Тензодатчик 1-5-10-20 кг Тензорезистивный датчик для электронных весов

Name: Тензодатчик 1-5-10-20 кг Тензорезистивный датчик для электронных весов
Brand: Мій Проект
SKU: 1569
Price: 105.00 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 1569

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

⚖️ Тензорезистивный датчик (Тензодатчик)

Высокоточный датчик веса с алюминиевым корпусом и мостовой схемой Уитстона

Общее описание

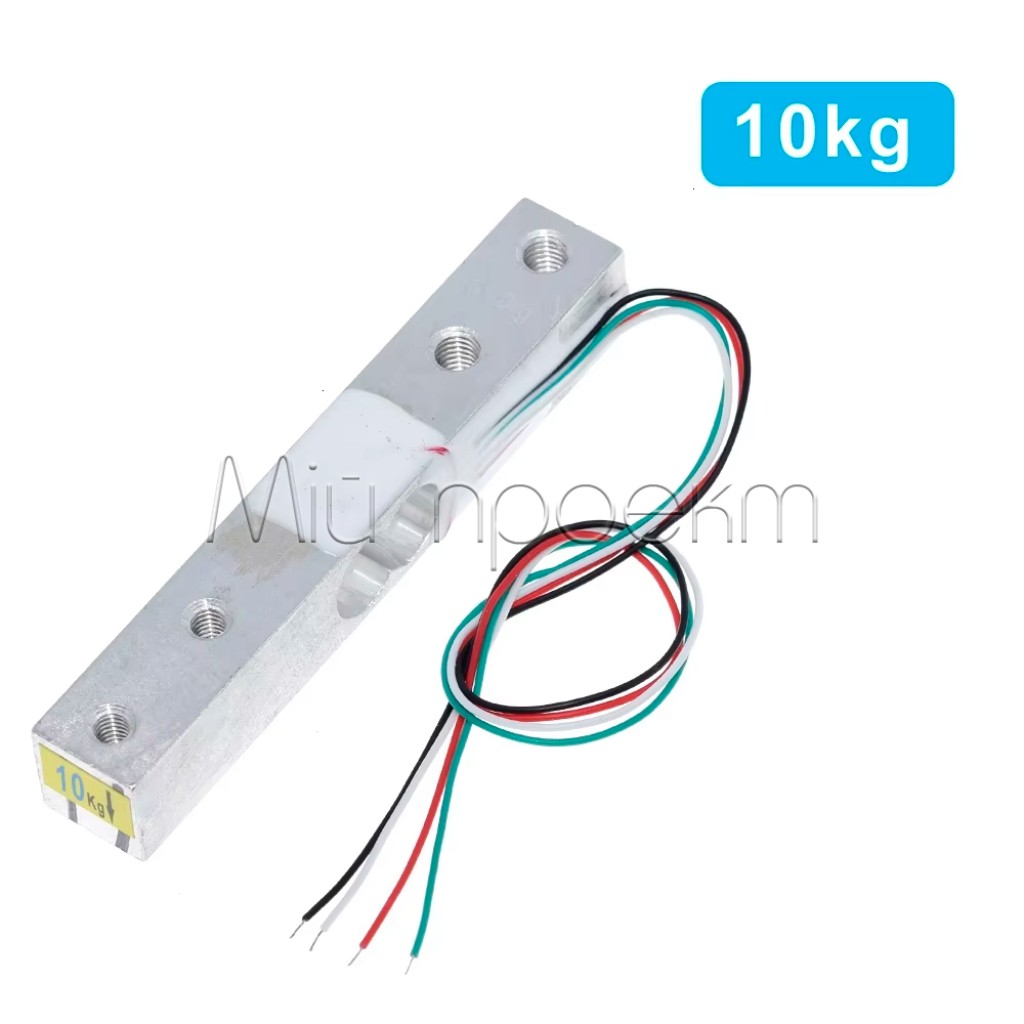

Тензорезистивный датчик – это прецизионное устройство для измерения массы и силы, использующее принцип деформации тензорезисторов под нагрузкой. Датчик выполнен в виде прочного алюминиевого бруска со специальными отверстиями для крепления и контролируемой деформации. Благодаря встроенной мостовой схеме Уитстона с четырьмя тензорезисторами, устройство обеспечивает высокую точность измерений и стабильность показаний независимо от точки приложения нагрузки. Идеально подходит для создания электронных весов, датчиков давления и систем контроля нагрузки в паре с аналого-цифровым преобразователем HX711.

✅ Технические преимущества:

• Мостовая схема Уитстона – четыре тензорезистора объединены в сбалансированную схему, обеспечивающую дифференциальный сигнал высокой точности и компенсацию температурных изменений
• Алюминиевый корпус – прочная конструкция из высококачественного алюминия обеспечивает долговечность, устойчивость к коррозии и стабильные механические характеристики
• Независимость от точки нагрузки – специальная балочная конструкция минимизирует влияние расположения груза на платформе, обеспечивая стабильные показания
• Герметизация тензорезисторов – защитный слой герметика защищает чувствительные элементы от влаги, пыли и механических повреждений
• Четырехпроводное подключение – отдельные цветомаркированные провода для питания и сигнала обеспечивают надежное подключение и легкую интеграцию

🔧 Идеальное решение для:

Электронные весы

Датчики давления

Системы взвешивания

Контроль нагрузки

Arduino проекты

Автоматизация производства

Лабораторное оборудование

Промышленные датчики

💡 Широкие возможности применения:

Бытовые электронные весы – создание точных кухонных, почтовых или персональных весов с цифровым дисплеем и функцией тарирования. Датчик обеспечивает стабильные показания независимо от расположения предмета на платформе, что делает его идеальным для домашнего использования.
Промышленные системы взвешивания – интеграция в автоматизированные линии производства для контроля массы продукции, дозирования сырья и качественного контроля. Высокая точность и надежность обеспечивают стабильную работу в условиях промышленной среды.
Научные и лабораторные приборы – использование в аналитических весах, системах автоматического дозирования реактивов и экспериментальных установках, где требуется высокая точность измерений и повторяемость результатов.
Системы мониторинга нагрузки – контроль веса контейнеров, бункеров, резервуаров в реальном времени с передачей данных на диспетчерские системы для оптимизации логистических процессов.
DIY и образовательные проекты – учебные стенды для изучения принципов работы тензометрических датчиков, Arduino проекты с измерением массы и силы, разработка прототипов весового оборудования с возможностью программирования и калибровки.

📦 Детальные технические характеристики:

Тип датчика: Тензорезистивный (strain gauge)
Конструкция: Балочный тип с контролируемой деформацией
Материал корпуса: Алюминий высокого качества
Схема подключения: Мостовая схема Уитстона
Количество тензорезисторов: 4 (2 на сжатие, 2 на растяжение)
Диапазоны нагрузки: От 1 кг до 20 кг (в зависимости от модели)
Точность измерения: ±0.1% от максимальной нагрузки
Подключение:
- Красный провод: E+ (питание положительное)
- Черный провод: E- (питание отрицательное/земля)
- Белый провод: A+ (сигнал положительный)
- Зеленый провод: A- (сигнал отрицательный)
Напряжение питания: 5-10 В постоянного тока
Сопротивление моста: 1000 Ом ±10%
Защита: Герметизация тензорезисторов
Рабочая температура: -10°C до +60°C
Степень защиты: IP65 (при правильном монтаже)
Совместимость: Arduino, Raspberry Pi, микроконтроллеры
Рекомендуемый АЦП: HX711 (24-бит)

⚠️ Важные аспекты использования:

Обязательная калибровка – для получения точных показаний необходимо провести калибровку с эталонным грузом известной массы. Калибровочный коэффициент определяется экспериментально и вносится в программный код микроконтроллера.
Правильное механическое крепление – одна сторона датчика должна быть жестко закреплена к неподвижной основе, а к другой стороне крепится платформа для взвешивания. Неправильный монтаж может привести к неточным показаниям.
Использование специализированного АЦП – сигнал с датчика очень слабый (милливольты), поэтому необходим 24-битный АЦП с встроенным усилителем, такой как HX711. Обычные АЦП микроконтроллеров не подходят.
Защита от перегрузки – не превышайте максимальную нагрузку, указанную на корпусе датчика. Перегрузка может привести к пластической деформации и потере точности или полному повреждению.
Температурная компенсация – хотя мостовая схема частично компенсирует температурные изменения, для максимальной точности рекомендуется программная температурная коррекция, особенно при работе в широком диапазоне температур.

Создайте собственные высокоточные электронные весы или систему контроля нагрузки с надежным тензорезистивным датчиком. Простота подключения, стабильность показаний и широкие возможности применения делают этот датчик незаменимым для ваших технических проектов.

#Тензодатчик #ЭлектронныеВесы #Arduino #HX711 #ДатчикВеса #Тензометрия

Характеристики

-Основные-

-Рабочее напряжение-

5 - 10 В

-Дополнительные-

-Размеры-

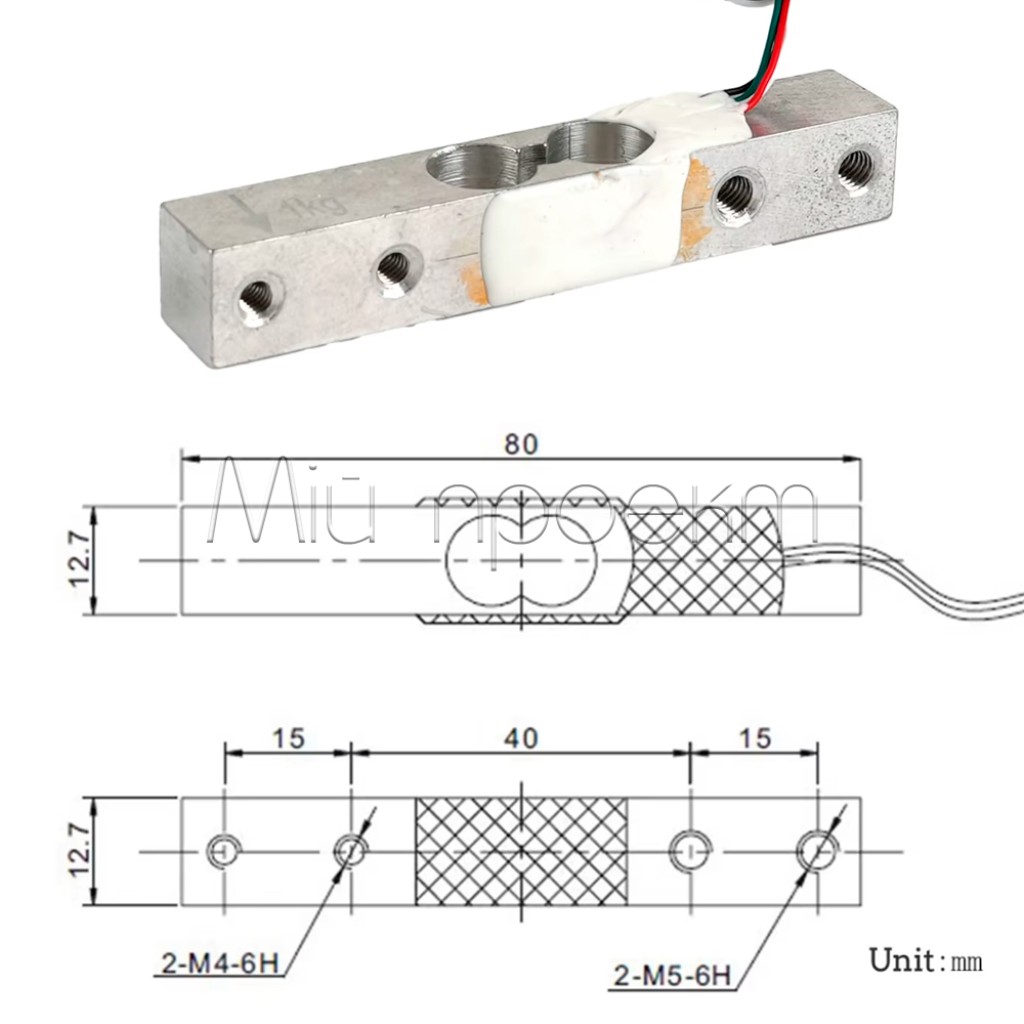

80.2 х 12.7 х 12.7 мм

-Измерительный диапазон-

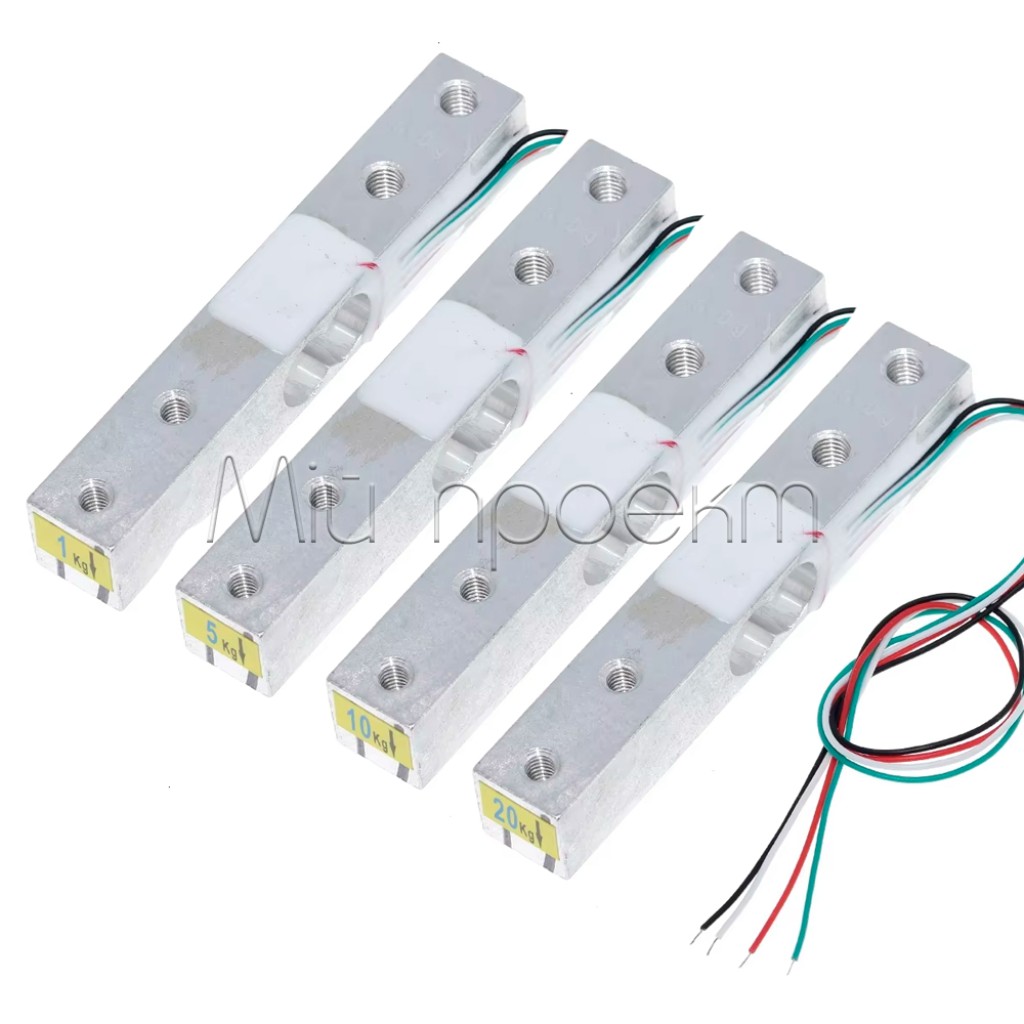

1, 5, 10, 20 кг
