Транзистор NPN биполярный S9018 (0.05A 15V) корпус ТО-92

Есть в наличии

Код товара: 5477

1.50 грн

Нашли дешевле?

Максимальное напряжение:15 V

Максимальный ток:0.05 А

Полярность:NPN

Тип корпуса:TO-92

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Транзистор NPN биполярный S9018 (0.05A 15V) корпус ТО-92

Код товара: 5477

1.50 грн

Описание

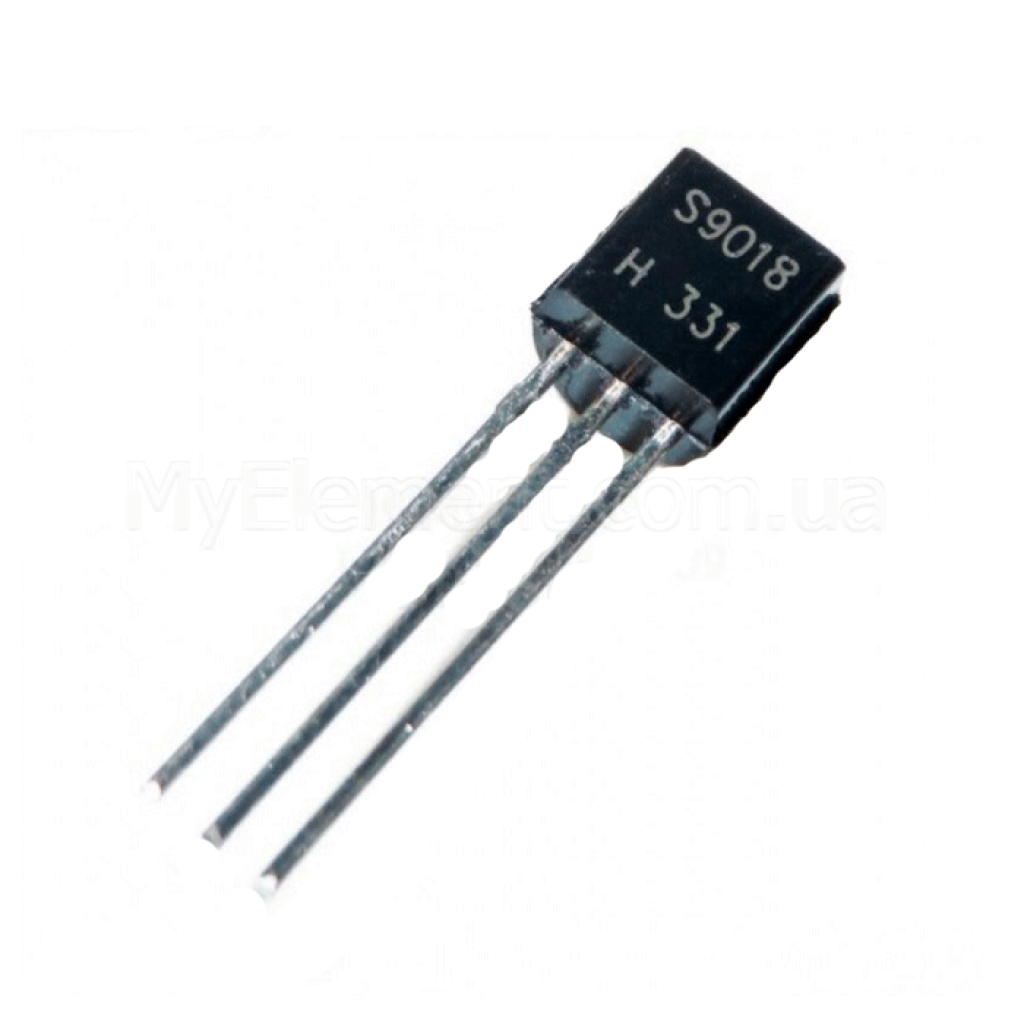

Транзистор NPN S9018 TO-92

ВЧ биполярный NPN-транзистор общего назначения для усилителей AM/FM и локальных гетеродинов FM/VHF-тюнеров.

Основные преимущества

Высокая граничная частота усиления

Типовое f_T 1.1 ГГц (мин. 700 МГц) обеспечивает надежную работу в ВЧ каскадах.

Низкая выходная ёмкость

Типичная Cob 1.3 пФ (макс. 1.7 пФ при VCB=10 В, f=1 МГц) для лучшей стабильности на высоких частотах.

Гибкий выбор усиления

Широкие классы h_FE (D–I) в диапазоне 28–198 для согласования с требованиями схемы.

Низкое насыщение коллектор-эмиттер

V_CE(sat) ≈ 0.5 В при I_C=10 мА, I_B=1 мА — меньшие потери в ключевых режимах.

Ключевые характеристики

Полярность:	NPN
Корпус:	TO-92
V_CEO (макс.):	15 В
V_CBO (макс.):	30 В
V_EBO (макс.):	5 В
I_C (макс.):	50 мА
P_C (макс. рассеиваемая мощность):	400 мВт
f_T (тип./мин.):	1.1 ГГц / 700 МГц
Диапазон h_FE (классы D–I):	28 – 198
V_CE(sat):	0.5 В (I_C=10 мА, I_B=1 мА)
C_ob (тип./макс.):	1.3 пФ / 1.7 пФ (VCB=10 В, f=1 МГц)
T_J (макс.):	+150 °C
Температура хранения:	−55 … +150 °C

Детальные технические параметры

Назначение: AM/FM усилитель и локальный гетеродин FM/VHF-тюнера.
Расположение выводов (TO-92): 1 — Эмиттер, 2 — База, 3 — Коллектор.
Предельные параметры (Ta=25 °C): V_CBO=30 В; V_CEO=15 В; V_EBO=5 В; I_C=50 мА; P_C=400 мВт.
Электрические характеристики (Ta=25 °C): h_FE=28…198 при V_CE=5 В, I_C=1 мА; V_CE(sat)≈0.5 В при I_C=10 мА, I_B=1 мА.
Выходная ёмкость: C_ob тип. 1.3 пФ (макс. 1.7 пФ) при V_CB=10 В, f=1 МГц.
Граничная частота усиления: f_T тип. 1.1 ГГц (V_CE=5 В, I_C=5 мА).
Классы усиления тока: D (28–45), E (39–60), F (54–80), G (72–108), H (97–146), I (132–198).

Примечание: параметры основаны на документации onsemi для SS9018. Источник: onsemi Datasheet (PDF).

Основные области применения

Усилители AM/FM трактов.
Локальные гетеродины FM/VHF-тюнеров.
ВЧ каскады общего назначения в радиоаппаратуре.

Совместимые обозначения и альтернативы

Для этой серии производитель применяет классы усиления h_FE D/E/F/G/H/I (28–198). При подборе обращайте внимание на нужный диапазон h_FE в соответствии со схемой.

Вопросы-ответы (FAQ)

Каково расположение выводов в корпусе TO-92?

По даташиту: 1 — Эмиттер, 2 — База, 3 — Коллектор.

Подходит ли S9018 для ВЧ применений?

Да, f_T типично 1.1 ГГц (мин. 700 МГц), что соответствует ВЧ усилителям и гетеродинам.

Какие предельные напряжения и ток?

V_CEO=15 В, V_CBO=30 В, V_EBO=5 В, I_C=50 мА, P_C=400 мВт (Ta=25 °C).
