Транзистор NPN біполярний S9018 (0.05A 15V) корпус ТО-92

Name: Транзистор NPN біполярний S9018 (0.05A 15V) корпус ТО-92
Brand: Мій Проект
SKU: 5477
Price: 1.50 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5477

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Транзистор NPN біполярний S9018 (0.05A 15V) корпус ТО-92

В наявності

Код товару: 5477

1.50 грн

Знайшли дешевше?

Максимальна напруга:15 V

Максимальний струм:0.05 А

Полярність:NPN

Тип корпусу:TO-92

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Транзистор NPN біполярний S9018 (0.05A 15V) корпус ТО-92

Код товару: 5477

1.50 грн

Опис

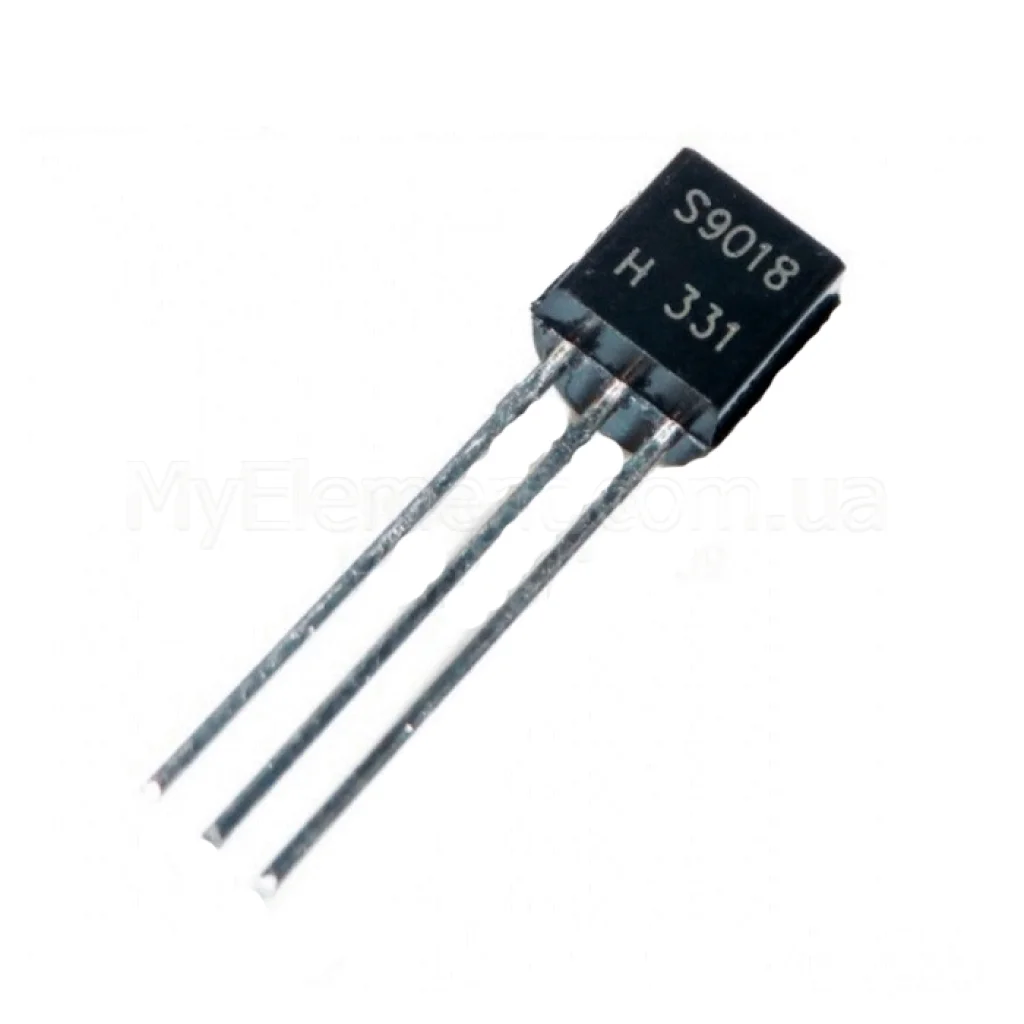

Транзистор NPN S9018 TO-92

ВЧ біполярний NPN-транзистор загального призначення для підсилювачів AM/FM та локальних гетеродинів FM/VHF-тюнерів.

Основні переваги

Високе граничне підсилення за частотою

Типове f_T 1.1 ГГц (мін. 700 МГц) забезпечує надійну роботу у ВЧ каскадах.

Низька вихідна ємність

Типова Cob 1.3 пФ (макс. 1.7 пФ при VCB=10 В, f=1 МГц) для кращої стабільності на високих частотах.

Гнучкий вибір підсилення

Широкі класи h_FE (D–I) у діапазоні 28–198 для узгодження з вимогами схеми.

Низьке насичення колектор-емітер

V_CE(sat) ≈ 0.5 В при I_C=10 мА, I_B=1 мА — менші втрати в ключових режимах.

Ключові характеристики

Полярність:	NPN
Корпус:	TO-92
V_CEO (макс.):	15 В
V_CBO (макс.):	30 В
V_EBO (макс.):	5 В
I_C (макс.):	50 мА
P_C (макс. розсіювання):	400 мВт
f_T (тип./мін.):	1.1 ГГц / 700 МГц
Діапазон h_FE (класи D–I):	28 – 198
V_CE(sat):	0.5 В (I_C=10 мА, I_B=1 мА)
C_ob (тип./макс.):	1.3 пФ / 1.7 пФ (VCB=10 В, f=1 МГц)
T_J (макс.):	+150 °C
Температура зберігання:	−55 … +150 °C

Детальні технічні параметри

Призначення: AM/FM підсилювач та локальний гетеродин FM/VHF-тюнера.
Розташування виводів (TO-92): 1 — Емітер, 2 — База, 3 — Колектор.
Граничні параметри (Ta=25 °C): V_CBO=30 В; V_CEO=15 В; V_EBO=5 В; I_C=50 мА; P_C=400 мВт.
Електричні характеристики (Ta=25 °C): h_FE=28…198 при V_CE=5 В, I_C=1 мА; V_CE(sat)≈0.5 В при I_C=10 мА, I_B=1 мА.
Вихідна ємність: C_ob тип. 1.3 пФ (макс. 1.7 пФ) при V_CB=10 В, f=1 МГц.
Гранична частота підсилення: f_T тип. 1.1 ГГц (V_CE=5 В, I_C=5 мА).
Класи підсилення струму: D (28–45), E (39–60), F (54–80), G (72–108), H (97–146), I (132–198).

Примітка: параметри базуються на документації onsemi для SS9018. Джерело: onsemi Datasheet (PDF).

Основні сфери застосування

Підсилювачі AM/FM трактів.
Локальні гетеродини FM/VHF-тюнерів.
ВЧ каскади загального призначення в радіоапаратурі.

Сумісні позначення та альтернативи

Для цієї серії виробник застосовує класи підсилення h_FE D/E/F/G/H/I (28–198). Під час підбору звертайте увагу на потрібний діапазон h_FE відповідно до схеми.

Питання-відповіді (FAQ)

Яке розташування виводів у корпусі TO-92?

За даташитом: 1 — Емітер, 2 — База, 3 — Колектор.

Чи підходить S9018 для ВЧ застосувань?

Так, f_T типово 1.1 ГГц (мін. 700 МГц), що відповідає ВЧ підсилювачам та гетеродинам.

Які граничні напруги та струм?

V_CEO=15 В, V_CBO=30 В, V_EBO=5 В, I_C=50 мА, P_C=400 мВт (Ta=25 °C).
