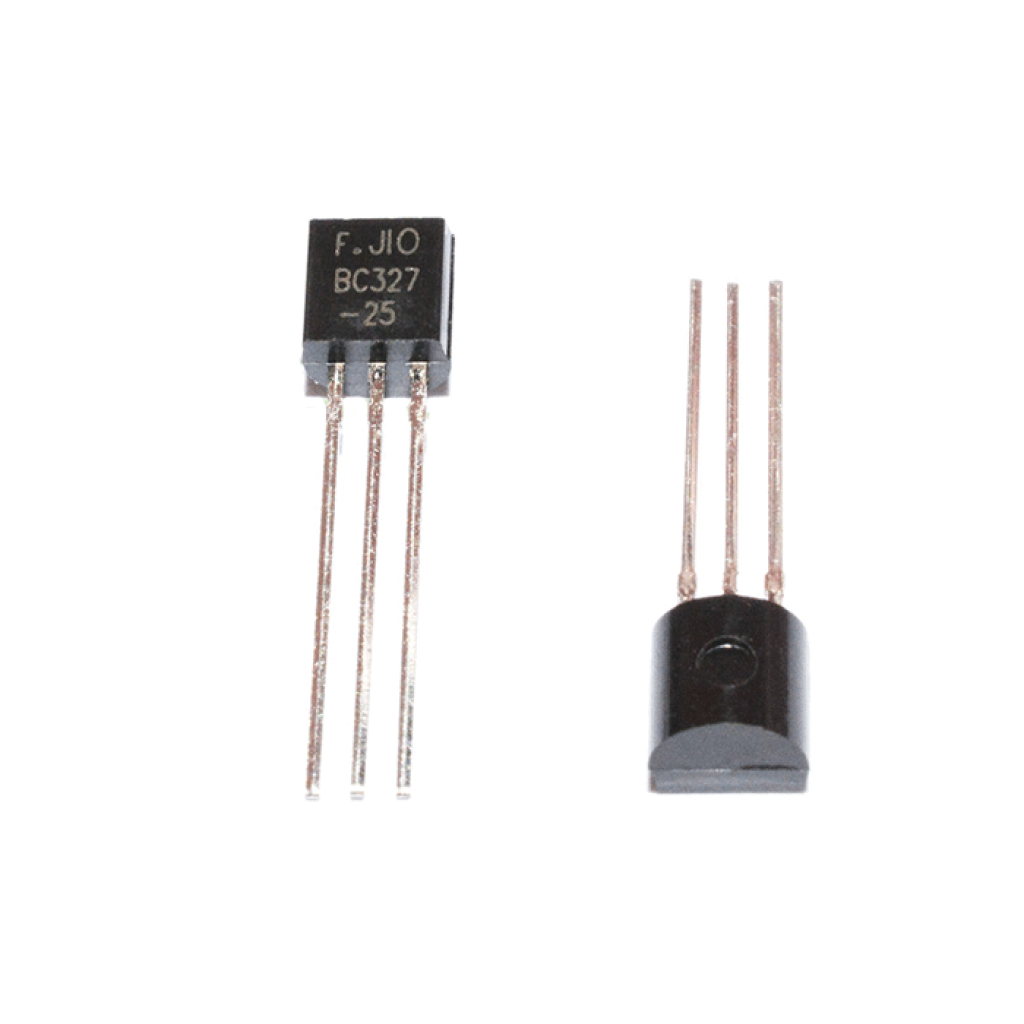

Транзистор PNP біполярний BC327 (45V 0.8A) корпус TO-92

Країна-виробник: Китай Код товару: 5565

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Транзистор PNP біполярний BC327 (45V 0.8A) корпус TO-92

В наявності

Код товару: 5565

2.00 грн

Знайшли дешевше?

Максимальна напруга:45 В

Максимальний струм:0.8 А

Полярність:PNP

Тип корпусу:TO-92

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Транзистор PNP біполярний BC327 (45V 0.8A) корпус TO-92

Код товару: 5565

2.00 грн

Опис

Транзистор PNP біполярний BC327 TO-92

PNP кремнієвий транзистор підсилювального призначення в корпусі TO-92 з напругою колектор-емітер 45 В та максимальним колекторним струмом 0.8 А.

Основні переваги

Високий діапазон hFE

Класи підсилення -16/-25/-40 забезпечують широкі межі hFE: до 630 при I_C=100 мА.

Низьке насичення

V_CE(sat) ≤ 0.7 В при I_C=0.5 А, I_B=0.05 А — менші втрати потужності у ключових режимах.

Широка смуга

f_T ≈ 260 МГц (I_C=10 мА, V_CE=5 В), що сприяє стабільному підсиленню на високих частотах.

Термостійкість

Робочий діапазон температур від −55 до +150 °C, придатний для більшості радіоелектронних застосувань.

Ключові характеристики

Тип:	PNP біполярний транзистор (Silicon)
Корпус:	TO-92 (Case 29, Style 17)
Розводка виводів (TO-92):	1 — Колектор; 2 — База; 3 — Емітер
V_CEO (макс.):	45 В
V_CB (за даташитом V_CES):	50 В
V_EBO (макс.):	5 В
I_C (безперервний):	0.8 А
P_tot @ T_A=25°C:	625 мВт (derate 5.0 мВт/°C)
R_θJA / R_θJC:	200 °C/Вт / 83.3 °C/Вт
V_CE(sat):	≤ 0.7 В (I_C=0.5 А, I_B=0.05 А)
V_BE(on):	≤ 1.2 В (I_C=0.3 А, V_CE=1 В)
f_T (тип.):	≈ 260 МГц (I_C=10 мА, V_CE=5 В, f=100 МГц)
Діапазон температур:	−55…+150 °C

Детальні технічні параметри

Класи підсилення за hFE при I_C=100 мА, V_CE=1 В: BC327‑16 (100…250), BC327‑25 (160…400), BC327‑40 (250…630).
Граничні струми витоку: I_CBO ≤ 100 нА (V_CB=30 В), I_CES ≤ 100 нА (V_CE=45 В), I_EBO ≤ 100 нА (V_EB=4 В).
Вихідна ємність C_ob ≈ 11 пФ (V_CB=10 В, f=1 МГц).
Маркування та корпус: TO‑92, Case 29, Style 17; призначення виводів 1‑C, 2‑B, 3‑E.

Примітка: параметри базуються на документації ON Semiconductor для BC327. Джерело: ON Semiconductor Datasheet (PDF).

Основні сфери застосування

Підсилювальні каскади загального призначення.
Лінійні радіоелектронні вузли з середнім струмом навантаження.
Керування сигналами та вузли з I_C до 0.8 А.

Сумісні позначення та альтернативи

Доступні класи серії для вибору за коефіцієнтом підсилення: BC327‑16, BC327‑25, BC327‑40 (див. діапазони hFE у специфікації).

Питання-відповіді (FAQ)

Який порядок виводів у корпусі TO‑92?

1 — Колектор, 2 — База, 3 — Емітер (Case 29, Style 17).

Які граничні значення напруги та струму?

V_CEO=45 В, V_CB (за даташитом V_CES)=50 В, V_EBO=5 В; безперервний I_C до 0.8 А.

Чим відрізняються суфікси ‑16, ‑25, ‑40?

Це класи за діапазоном hFE: відповідно 100…250; 160…400; 250…630 при I_C=100 мА, V_CE=1 В.
