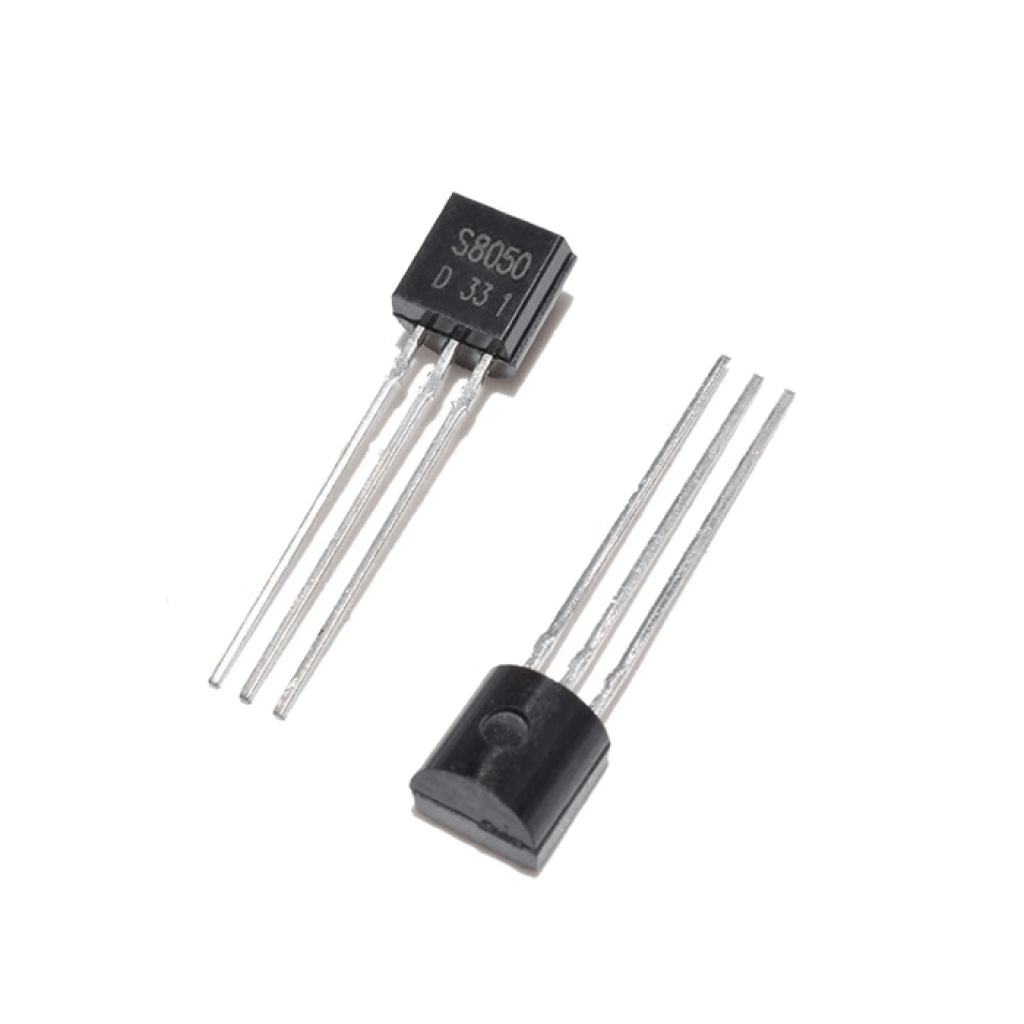

Транзистор NPN біполярний S8050D (40V 0.5A) корпус TO-92

Країна-виробник: Китай Код товару: 5566

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Транзистор NPN біполярний S8050D (40V 0.5A) корпус TO-92

В наявності

Код товару: 5566

1.50 грн

Знайшли дешевше?

Максимальна напруга:40 В

Максимальний струм:0.5 А

Полярність:NPN

Тип корпусу:TO-92

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Транзистор NPN біполярний S8050D (40V 0.5A) корпус TO-92

Код товару: 5566

1.50 грн

Опис

Транзистор NPN S8050D TO-92

Кремнієвий біполярний NPN-транзистор у корпусі TO‑92 з класифікацією коефіцієнта підсилення за струмом hFE групи D, розрахований на безперервний колекторний струм до 0.5 А та VCEO 25 В.

Основні переваги

Висока група підсилення (ранг D)

Класифікація hFE: 160–300 при VCE=1 В, IC=50 мА — зручно для вибору транзистора з потрібним коефіцієнтом підсилення.

Низька напруга насичення

VCE(sat) 0.6 В при IC=500 мА, IB=50 мА — менші втрати й нижчий нагрів у ключових режимах.

Висока гранична частота

fT 150 МГц (VCE=6 В, IC=20 мА, f=30 МГц) забезпечує роботу в широкому частотному діапазоні малосигнальних схем.

Надійність та відповідність стандартам

Робочий діапазон температур −55…+150 °C, MSL 1, безсвинцеве RoHS‑покриття; доступна безгалогенова версія «‑HF», епоксид UL 94 V‑0.

Ключові характеристики

Тип	NPN біполярний транзистор
Корпус	TO‑92
Розташування виводів (пласкою стороною до себе)	1‑Емітер, 2‑База, 3‑Колектор
VCEO (макс.)	25 В
VCBO (макс.)	40 В
VEBO (макс.)	5 В
IC (безперервний, макс.)	0.5 А
Розсіювана потужність Pc (Ta=25 °C)	0.625 Вт
fT (тип.)	150 МГц (VCE=6 В, IC=20 мА, f=30 МГц)
VCE(sat) (макс.)	0.6 В @ IC=500 мА, IB=50 мА
VBE(sat) (макс.)	1.2 В @ IC=500 мА, IB=50 мА
hFE, ранг D	160–300 @ VCE=1 В, IC=50 мА
hFE при високому струмі	50 @ VCE=1 В, IC=500 мА
ICBO / ICEO / IEBO (макс.)	0.1 μА / 0.1 μА / 0.1 μА
Тепловий опір RθJA	200 °C/Вт
Діапазон температур	−55…+150 °C (робоча та зберігання)
Маркування на корпусі	«S8050»

Детальні технічні параметри

Класифікація hFE: B (85–150), C (120–200), D (160–300) при VCE=1 В, IC=50 мА.
Гранична частота передачі: fT=150 МГц при VCE=6 В, IC=20 мА, f=30 МГц.
Насичення колектор‑емітер: VCE(sat)≤0.6 В при IC=500 мА, IB=50 мА.
Насичення база‑емітер: VBE(sat)≤1.2 В при IC=500 мА, IB=50 мА.
Струми витоків: ICBO≤0.1 μА (VCB=40 В), ICEO≤0.1 μА (VCE=20 В, IB=0), IEBO≤0.1 μА (VEB=3 В).
Макс. напруги пробою: V(BR)CEO=25 В (IC=0.1 мА, IB=0), V(BR)CBO=40 В, V(BR)EBO=5 В (IE=100 μА).
Робочий/складський температурний діапазон: −55…+150 °C; RθJA=200 °C/Вт.
Корпус TO‑92; виводи: 1‑E, 2‑B, 3‑C (згідно креслення корпусу у даташиті).
Відповідність: RoHS (безсвинцеве покриття), MSL 1; опція безгалогенового виконання «‑HF»; епоксид UL 94 V‑0.

Примітка: параметри базуються на документації Micro Commercial Components (MCC) для S8050 (ранг підсилення D). Джерело: MCC Datasheet (PDF).

Основні сфери застосування

Вузли, що вимагають VCEO до 25 В та колекторного струму до 0.5 А у корпусі TO‑92.
Схеми, де потрібен коефіцієнт підсилення hFE 160–300 (клас D) за умов VCE=1 В, IC=50 мА.
Малосигнальні кола з частотами до 150 МГц відповідно до fT.

Сумісні позначення та альтернативи

У даташиті виробника альтернативні або сумісні позначення не наведені; добір можливих замін слід виконувати за параметрами цього документа.

Питання-відповіді (FAQ)

Що означає «S8050D» у назві?

Літера «D» відповідає класифікації підсилення hFE рангу D: 160–300 при VCE=1 В, IC=50 мА (за таблицею класифікації hFE).

Які граничні напруга та струм для цього транзистора?

Максимальна безперервна IC=0.5 А; VCEO=25 В, VCBO=40 В, VEBO=5 В (Ta=25 °C).

Яка типова швидкодія та напруга насичення?

Перехідна частота fT=150 МГц (VCE=6 В, IC=20 мА, f=30 МГц); VCE(sat)≤0.6 В при IC=500 мА, IB=50 мА.
