Кратко о HX-2S-A2

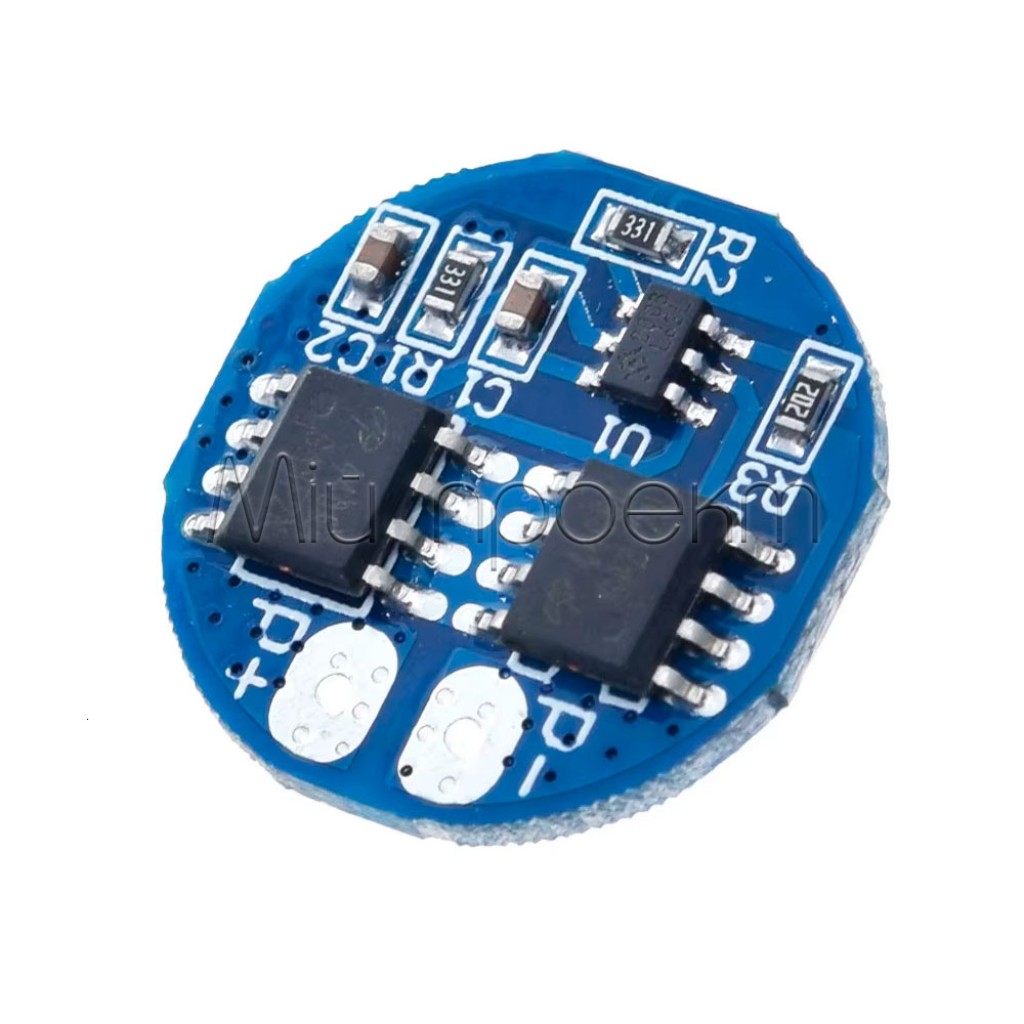

HX-2S-A2 — круглая плата защиты для аккумуляторной сборки из двух Li-ion элементов, соединённых последовательно по схеме 2S. Плата рассчитана на рабочий ток до 5 А, отключает опасные режимы заряда и разряда и имеет размеры Ø17,5 × 3 мм.
Ключевые характеристики
- Модель
- HX-2S-A2
- Конфигурация батареи
- 2S, два Li-ion элемента последовательно
- Напряжение полностью заряженной сборки
- 8,4 В
- Рабочий ток
- 5 А
- Максимальный ток
- 7 А
- Отключение заряда
- 4,25 ± 0,05 В на элемент
- Ток покоя
- менее 30 мкА
- Размеры платы
- Ø17,5 × 3 мм
Подробное описание и особенности
Защита двухсекционной батареи
HX-2S-A2 контролирует 2S-сборку через крайние выводы батареи и среднюю точку между элементами. При перезаряде, чрезмерном разряде, перегрузке или коротком замыкании плата отключает батарею от внешней цепи. После срабатывания защиты необходимо устранить причину, проверить напряжение каждого элемента и только затем возобновлять работу.
Рабочий ток 5 А определяет пригодность платы для нагрузки. Значение 7 А является максимальным, поэтому его не следует использовать как длительный режим. Двигатели, преобразователи и другие импульсные потребители могут иметь пусковой ток выше номинального и вызывать отключение защиты.
Компактный монтаж

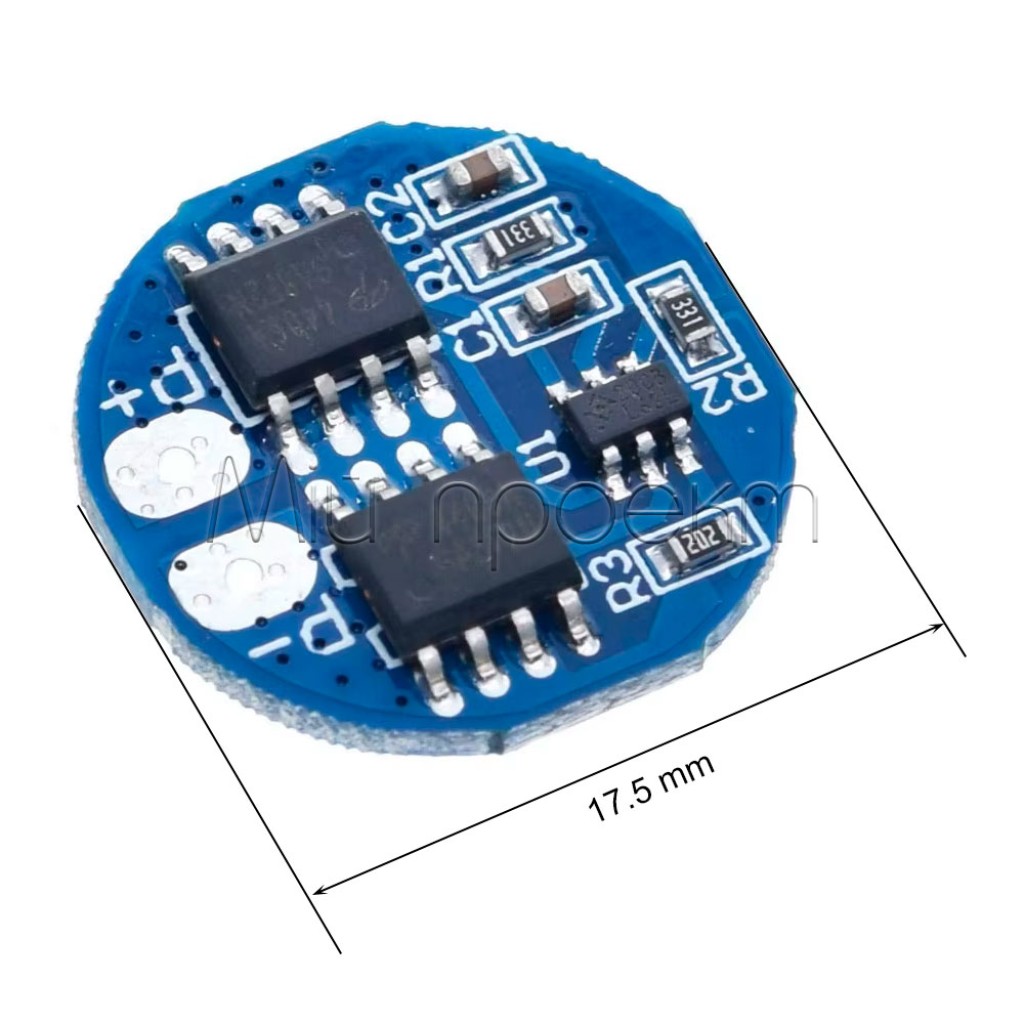

Круглая плата диаметром 17,5 мм подходит для компактных цилиндрических батарейных узлов. В тесном корпусе предусмотрите запас сверх номинальных 3 мм по высоте с учётом пайки, проводов и электрической изоляции. Не допускайте контакта платы или проводников с металлическим корпусом аккумулятора.
Зарядка и состояние элементов
Плата защиты не формирует алгоритм зарядки. Для 2S Li-ion сборки требуется совместимый контроллер заряда с конечным напряжением 8,4 В. Используйте два одинаковых исправных элемента с близким уровнем заряда; смешивание аккумуляторов разной модели, ёмкости или степени износа повышает риск разбалансировки.
Для систем, в которых требуется гарантированная автоматическая балансировка, выбирайте BMS с прямо заявленной функцией балансировки. В сборке с HX-2S-A2 рекомендуется периодически контролировать напряжение каждого элемента отдельно.
Подойдёт / не подойдёт
Подойдёт
- для защиты двух Li-ion аккумуляторов в последовательной конфигурации 2S;
- для компактного батарейного блока на 18650, если соответствуют ток, напряжение и доступное место;
- для LED-светильников, портативной электроники и DIY-устройств с рабочим током не выше 5 А;
- для ремонта 2S-батареи, если схема контактов и параметры штатной платы совместимы.
Не подойдёт
- для батарей 1S, 3S или другого количества последовательных секций;
- для LiFePO4 или другой химии с отличающимися зарядными напряжениями;
- как самостоятельное зарядное устройство для аккумуляторов;
- для длительной нагрузки свыше 5 А или устройства с непроверенным высоким пусковым током;
- для проекта, где обязательно требуется подтверждённая автоматическая балансировка.
Примеры применения
Плата может защищать 2S-батарею светильника, если драйвер работает от напряжения такой сборки, а его рабочий и пусковой ток не превышают возможности HX-2S-A2.
HX-2S-A2 можно использовать при замене батарейного блока в колонке, радиоприёмнике или другом устройстве, рассчитанном на 2S Li-ion. Перед монтажом сверьте напряжение, ток и схему контактов.
Круглый форм-фактор удобен в корпусе с ограниченным диаметром. Отдельно предусмотрите зарядный модуль 8,4 В, изоляцию и доступ для проверки напряжения каждого элемента.
Подключение
Подготовьте элементы
Используйте два одинаковых исправных Li-ion аккумулятора с близким напряжением. Соедините их последовательно и определите минус сборки, среднюю точку и плюс сборки.
Подключите батарею к плате

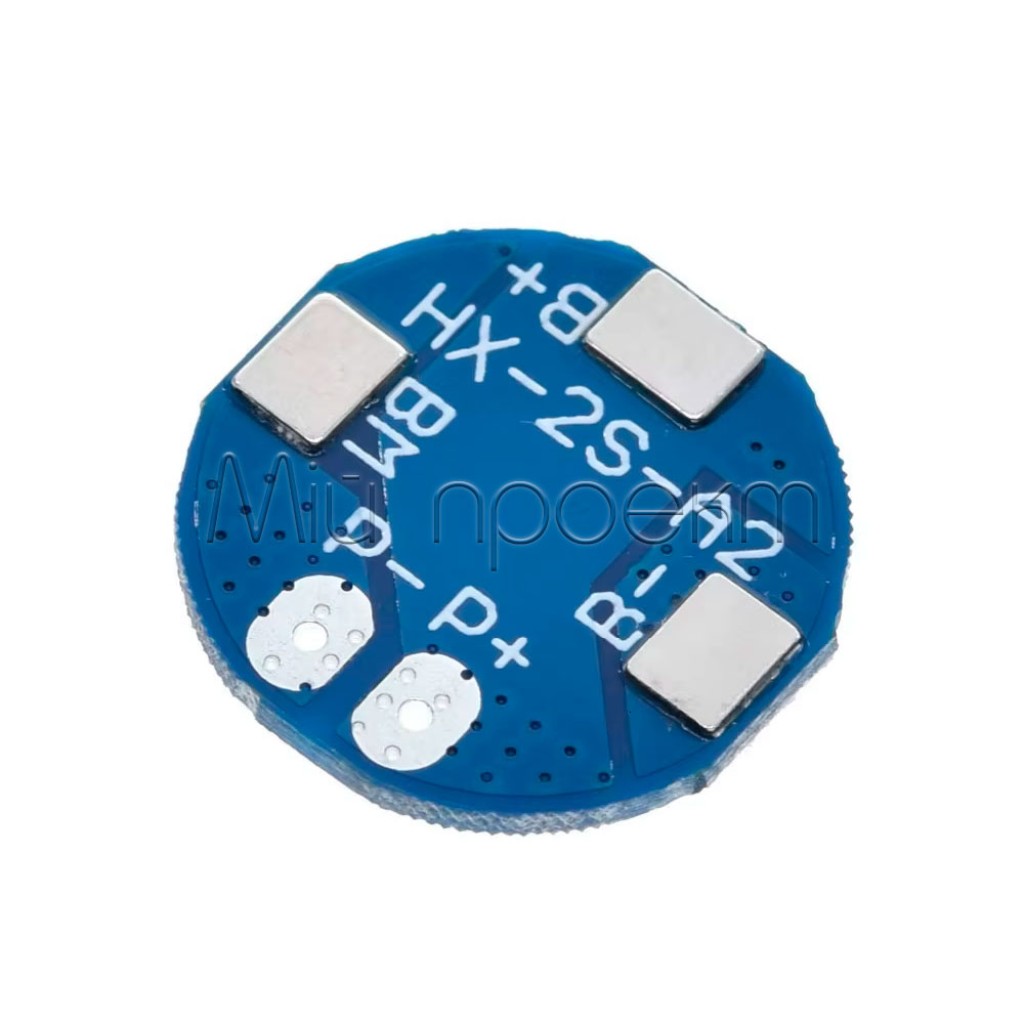

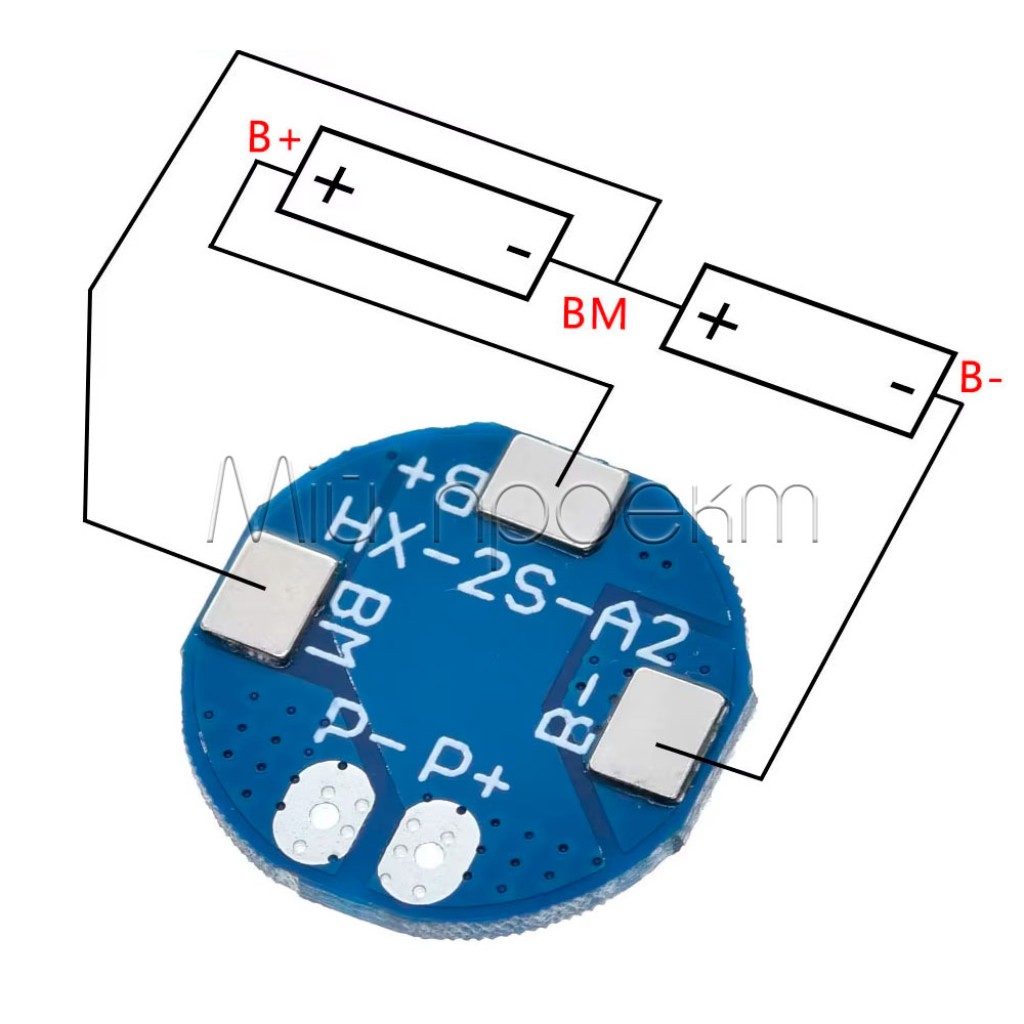

Подключите B− к минусу всей сборки, BM — к точке соединения двух элементов, B+ — к плюсу всей сборки. Ориентируйтесь на маркировку именно на плате, а не только на расположение контактов.
Подключите нагрузку и зарядную цепь
Подключайте внешнюю цепь через обозначенные выходы P+ и P−. Зарядное устройство должно быть предназначено для Li-ion 2S и ограничивать конечное напряжение до 8,4 В.
Проверьте сборку
Перед подключением нагрузки проверьте мультиметром полярность, напряжение каждого элемента и напряжение на выходе. Первый запуск выполняйте с контролируемым током и наблюдайте за нагревом платы, проводов и аккумуляторов.
Ограничения и безопасность
Не путайте B−, BM и B+
Ошибочная полярность или подключение средней точки к неправильному контакту может повредить плату и аккумуляторы, вызвать короткое замыкание, сильный нагрев или возгорание. Проверяйте каждое соединение до пайки и перед первым включением.
BMS не заменяет контроллер заряда
Не подключайте 2S-сборку непосредственно к произвольному блоку питания. Используйте зарядное устройство для Li-ion 2S с конечным напряжением 8,4 В и током, допустимым для установленных аккумуляторов.
Учитывайте пусковой ток
Нагрузка с двигателем или большими входными конденсаторами может кратковременно превысить 5 А и отключить защиту. Значение 7 А не предназначено для длительного режима.
Контролируйте состояние двух элементов
Не смешивайте новые и изношенные аккумуляторы или элементы разных моделей и ёмкости. Периодически измеряйте напряжение каждого элемента; заметная разница требует отдельной проверки батареи.
Изолируйте плату и места пайки
Закройте оголённые проводники электроизоляционным материалом и не сжимайте плату металлическими деталями корпуса. Не используйте повреждённые, деформированные или перегретые Li-ion элементы.
Совместимые товары и альтернативы
- Для зарядки от USB Type-C можно рассмотреть повышающий зарядный модуль Li-ion 2S на 8,4 В. Перед подключением проверьте его фактическое выходное напряжение и выберите ток в соответствии с аккумуляторами.
- Для дополнительной изоляции положительных контактов 18650 доступны изоляционные прокладки для аккумуляторов 18650.
- Если требуется больший ток или гарантированная балансировка, рассмотрите BMS 2S HW-391/HW-392; для балансировки выбирайте именно версию HW-391 и сверьте её габариты с корпусом.
FAQ
Заряжает ли HX-2S-A2 аккумуляторы?
Нет. HX-2S-A2 защищает 2S-батарею, но не заменяет контроллер заряда. Для зарядки требуется отдельное устройство для Li-ion 2S с конечным напряжением 8,4 В.
Подойдёт ли плата для двух аккумуляторов 18650?
Да, если два Li-ion элемента 18650 соединены последовательно по схеме 2S, а ток нагрузки, режим зарядки и габариты соответствуют параметрам платы.
Почему батарея отключается под нагрузкой?
Причиной может быть превышение тока, короткий пусковой импульс, низкое напряжение одного из элементов или короткое замыкание. Отключите нагрузку, проверьте ток и напряжение каждого аккумулятора и устраните причину срабатывания.
Балансирует ли HX-2S-A2 два элемента?
Балансировку не следует считать гарантированной функцией этой платы. Для сборки с обязательной автоматической балансировкой используйте BMS, в характеристиках которой прямо заявлена балансировка.
Можно ли постоянно нагружать плату током 7 А?
Нет. Рабочий ток HX-2S-A2 составляет 5 А, а 7 А указано как максимальное значение. Для большего длительного тока требуется другая BMS с соответствующим номиналом.
