Кратко о SX1308

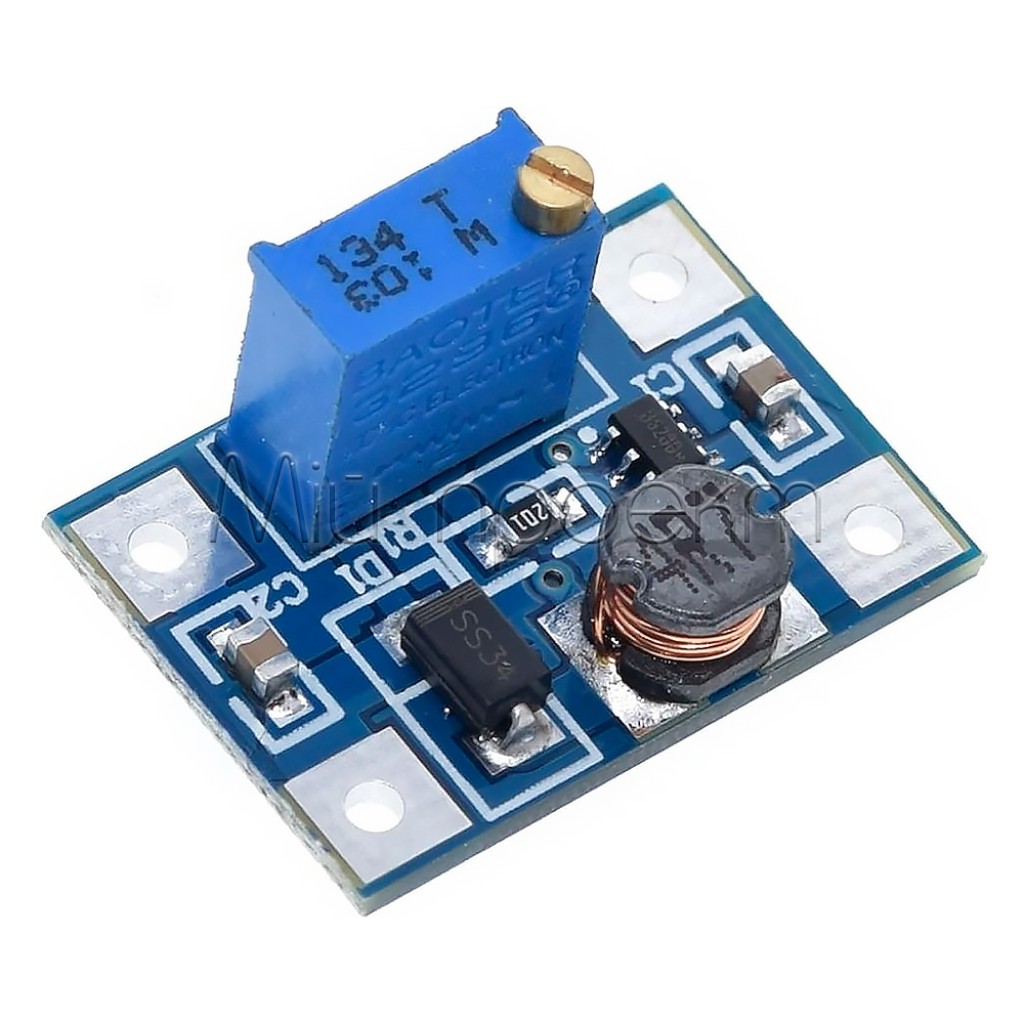

SX1308 — компактный регулируемый повышающий DC-DC преобразователь для питания электроники от источника с более низким напряжением. Модуль принимает 2–24 В DC и позволяет настроить выход в пределах 2–28 В DC, но работает только на повышение: установленное выходное напряжение должно быть выше фактического входного.
Ключевые характеристики
- Тип
- неизолированный повышающий DC-DC преобразователь
- Контроллер
- SX1308
- Входное напряжение
- 2–24 В DC
- Выходное напряжение
- 2–28 В DC, регулируемое; должно быть выше входного
- Максимальный выходной ток
- до 2 А; не является гарантированным непрерывным током во всем диапазоне напряжений
- КПД
- до 95% в благоприятном режиме
- Частота преобразования контроллера
- 1,2 МГц[1]
- Ток без нагрузки
- около 2,55 мА
- Регулировка
- подстроечным потенциометром

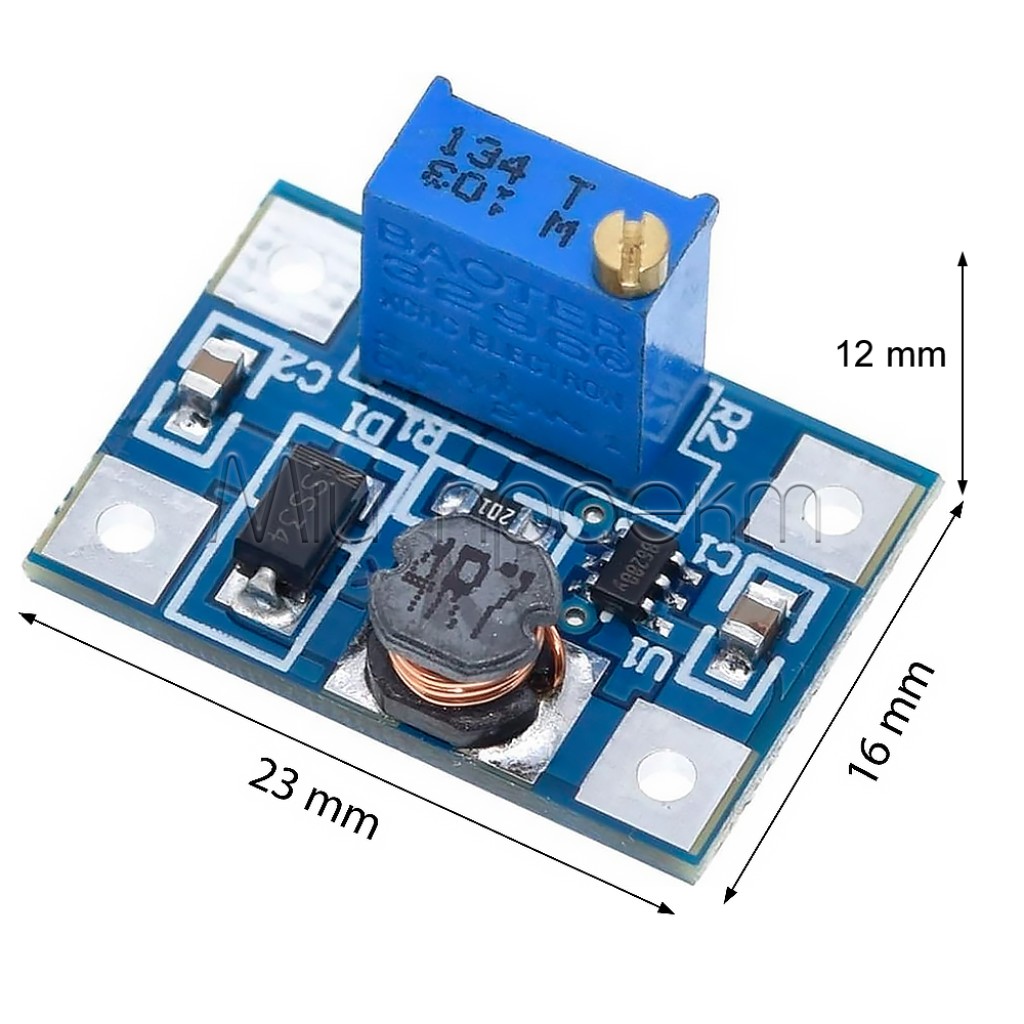

- Размеры модуля
- 23 × 16 × 12 мм
Подробное описание и особенности
Повышение и регулировка напряжения
Модуль преобразует более низкое постоянное напряжение в более высокое и стабилизирует его на уровне, заданном потенциометром. Он подходит, например, для получения 5 В от одноэлементного аккумулятора или 9–12 В от более низкого напряжения, если нагрузка не превышает возможности преобразователя. SX1308 не понижает напряжение: если напряжение источника может быть выше требуемого выхода, необходим понижающий или повышающе-понижающий модуль.
Ток, мощность и тепловой режим
Значение до 2 А обозначает максимальный предел, а не одинаковый доступный ток при любых условиях. Чем больше разница между входом и выходом, тем больший ток требуется от источника для той же выходной мощности и тем выше потери. Для продолжительной работы оставляйте запас, проверяйте просадку напряжения и нагрев платы под реальной нагрузкой.
Компактная импульсная схема
Контроллер SX1308 работает на частоте 1,2 МГц, что позволяет использовать малогабаритные силовые компоненты.[1] Небольшие размеры упрощают монтаж в портативную электронику, но площадь платы ограничивает отвод тепла, поэтому силовой режим необходимо оценивать уже в фактическом корпусе.
Аккумуляторные системы
Преобразователь может быть частью аккумуляторного источника питания, однако не заряжает аккумулятор и не заменяет BMS или PCM. Для Li-ion систем отдельно необходимы совместимые средства зарядки, защиты от перезаряда, переразряда и аварийного тока.
Подойдет / не подойдет
Подойдет
- для повышения напряжения одноэлементного аккумулятора до 5 В в маломощной портативной электронике;
- для питания контроллеров, датчиков, дисплеев и других DC-узлов после проверки их напряжения и потребления;
- для замены батарейного питания в измерительном или учебном устройстве, если известны требуемое напряжение, полярность и пиковый ток;
- для компактного регулируемого повышающего канала в макете или сервисном проекте.
Не подойдет
- если выход должен быть ниже входа или оставаться стабильным при переходе входного напряжения выше и ниже заданного выхода;
- для гальванически изолированного питания;
- для гарантированных непрерывных 2 А при высоком коэффициенте повышения без проверки нагрева и просадки;
- для прямого питания мощного светодиода, которому требуется стабилизация тока;
- для зарядки Li-ion, Li-Po или другого аккумулятора без специализированного зарядного контроллера.
Примеры применения
SX1308 можно настроить на 5 В для контроллера, сенсорного узла или другого совместимого потребителя. Источник, защита аккумулятора и проводка должны выдерживать входной ток с запасом.
Модуль может питать маломощное устройство с более высоким рабочим напряжением. Перед монтажом проверьте не только номинальное потребление, но и пусковые импульсы, а также стабильность выхода.
Преобразователь позволяет получить требуемое напряжение от компактного аккумуляторного источника. Выход сначала настраивают отдельным мультиметром, а полярность проверяют до подключения прибора.
Подключение и первый запуск
Определите требуемый режим
Убедитесь, что напряжение источника находится в пределах 2–24 В DC, требуемый выход — в пределах 2–28 В DC и выше фактического входа. Оцените рабочий и пусковой ток нагрузки.
Проверьте маркировку контактов

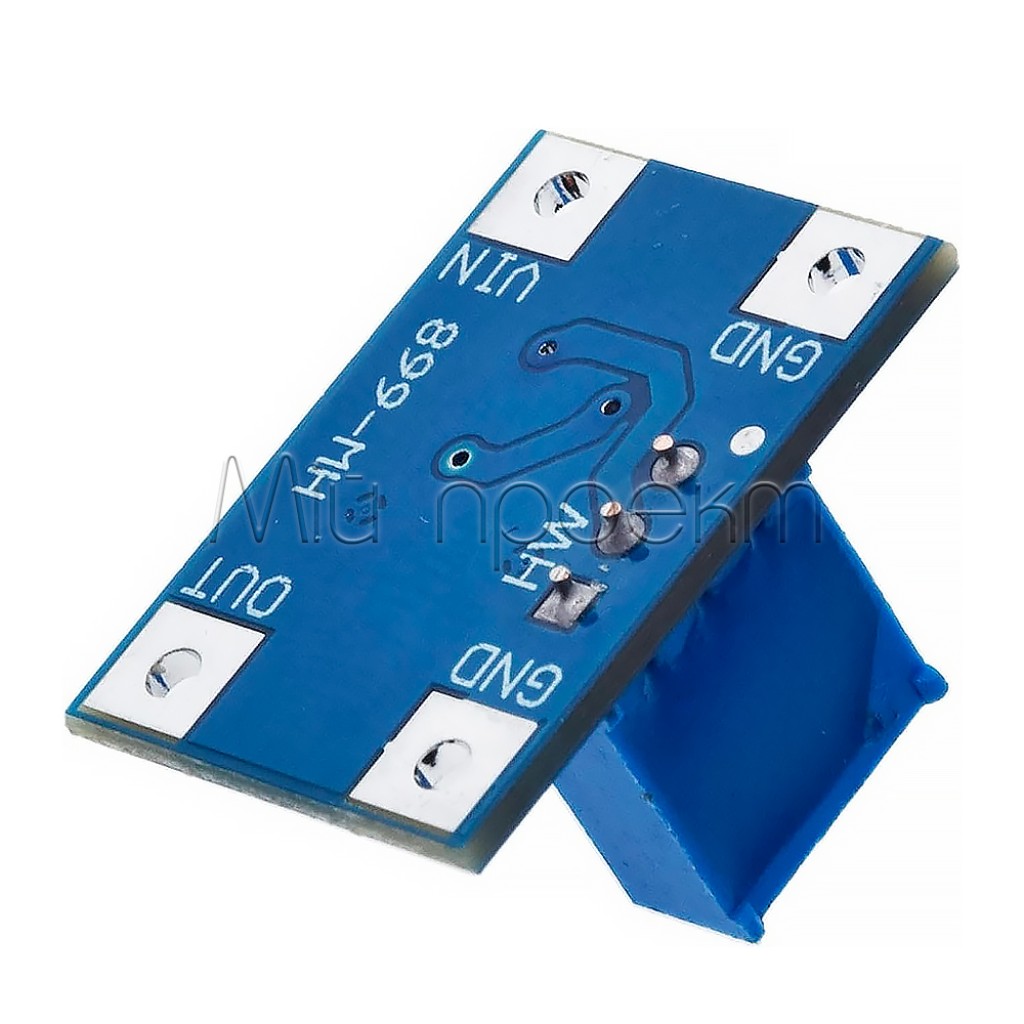

При отключенном питании сверьте вход, выход, плюсовые контакты и общую минусовую линию непосредственно на плате. Подготовьте короткие провода достаточного сечения.
Подайте входное напряжение
Подключите источник с правильной полярностью без нагрузки на выходе. Для первого запуска желательно использовать источник с ограничением тока.
Настройте выход мультиметром
Измеряя напряжение на выходных контактах, медленно вращайте потенциометр до требуемого значения. Не подключайте чувствительное устройство, пока напряжение не проверено.
Проверьте под нагрузкой
Подключите потребитель, повторно измерьте выход и проконтролируйте входной ток и нагрев. Если напряжение проседает или плата быстро нагревается, уменьшите нагрузку либо коэффициент повышения.
Ограничения и безопасность
Не перепутайте полярность
Перед подачей питания проверьте полярность входа и выхода. Ошибочное подключение может повредить преобразователь, источник или нагрузку.
Настройте напряжение до подключения устройства
Неизвестное начальное положение потенциометра может создать опасное для нагрузки напряжение. Сначала измерьте и настройте выход без чувствительного потребителя.
Не рассчитывайте на 2 А в каждом режиме
Доступный непрерывный ток уменьшается в тяжелых режимах повышения и при недостаточном охлаждении. Оставляйте запас и проверяйте работу при минимальном входном напряжении и максимальной нагрузке.
Не используйте как LED-драйвер или зарядный контроллер
SX1308 стабилизирует напряжение, а не рабочий ток светодиода, и не реализует алгоритм зарядки аккумулятора. Для этих задач требуются отдельные специализированные модули.
Не полагайтесь на модуль как на аварийную защиту
Не допускайте короткого замыкания и перегрузки. Для аккумуляторного или мощного источника предусмотрите отдельный предохранитель, ограничение тока и соответствующую защиту батареи.
Учитывайте потребление без нагрузки
Модуль потребляет около 2,55 мА даже без полезной нагрузки. В устройствах с длительным ожиданием предусмотрите аппаратное отключение преобразователя от аккумулятора.
FAQ
Может ли SX1308 понижать напряжение?
Нет. SX1308 работает только как повышающий преобразователь, поэтому выход должен быть выше входа. Для понижения или автоматической работы по обе стороны от входного напряжения требуется другая топология.
Можно ли постоянно получать 2 А?
Не в каждом режиме. До 2 А — максимальное значение; реальная возможность зависит от входного и выходного напряжения, источника, охлаждения и нагрузки. Требуемый режим проверяют по просадке напряжения и температуре.
Можно ли заряжать Li-ion аккумулятор через SX1308?
Нет. Для одного Li-ion или Li-Po элемента нужен отдельный зарядный контроллер, например модуль TP4056 для 1S, а также совместимая защита батареи.
Подходит ли модуль для светодиодов?
SX1308 можно применять для LED-модуля или ленты, рассчитанных на стабилизированное напряжение, если их ток не превышает возможности преобразователя. Мощному светодиоду без собственного ограничения требуется драйвер со стабилизацией тока.
Является ли SX1308 готовой платой power bank?
Нет. Модуль только повышает и стабилизирует напряжение; в нем нет полного зарядного тракта, защиты аккумулятора, power-path и подтвержденной поддержки USB-протоколов.
Альтернативы для других задач
Если нужны зарядка одного Li-ion элемента и регулируемый повышенный выход в одном узле, рассмотрите модуль J5019. Для незащищенного аккумулятора ему также требуется отдельное отключение при переразряде.
Для простого 5-вольтового выхода от источника 0,9–5 В без ручной настройки подойдет USB DC-DC преобразователь на 5 В; его выходной ток составляет до 600 мА при входе 3,3 В и до 200 мА при входе 1,6 В.
Для существенно более мощной нагрузки и более высокого входного напряжения можно выбрать DC-DC 250W с регулировкой CV/CC. Это значительно более крупный модуль, который работает от 8,5 В и требует отдельного расчета источника, проводки и охлаждения.
Документы и источники
- Suosemi Corporation, SX1308 High Efficiency 1.2MHz 2A Step Up Converter, 2010 — архитектура контроллера, частота преобразования и пределы микросхемы.
