Кратко об UPS-модуле 5 В 1 А

UPS-модуль 5 В 1 А совмещает зарядку Li-ion или Li-pol аккумулятора и резервное питание маломощного 5-вольтового устройства. Плата принимает 5–5,5 В, формирует выход 5 В с током до 1 А и подходит для компактных DIY, IoT и встраиваемых узлов.

Выходные 1 А являются максимальным пределом, а не гарантированным длительным током при любых условиях. Для устройства, которое не допускает даже кратковременного перезапуска, проверьте переключение между внешним источником и аккумулятором в готовой схеме.

Ключевые характеристики

Назначение: зарядка аккумулятора и резервное питание нагрузки 5 В
Входное напряжение: 5–5,5 В DC
Выходное напряжение: 5 В DC
Максимальный выходной ток: до 1 А
Максимальный ток заряда: до 1 А
Тип аккумулятора: Li-ion 18650 или полимерный Li-ion/Li-pol
Ёмкость аккумулятора: до 10000 мА·ч
Защита: от переполюсовки аккумулятора и короткого замыкания

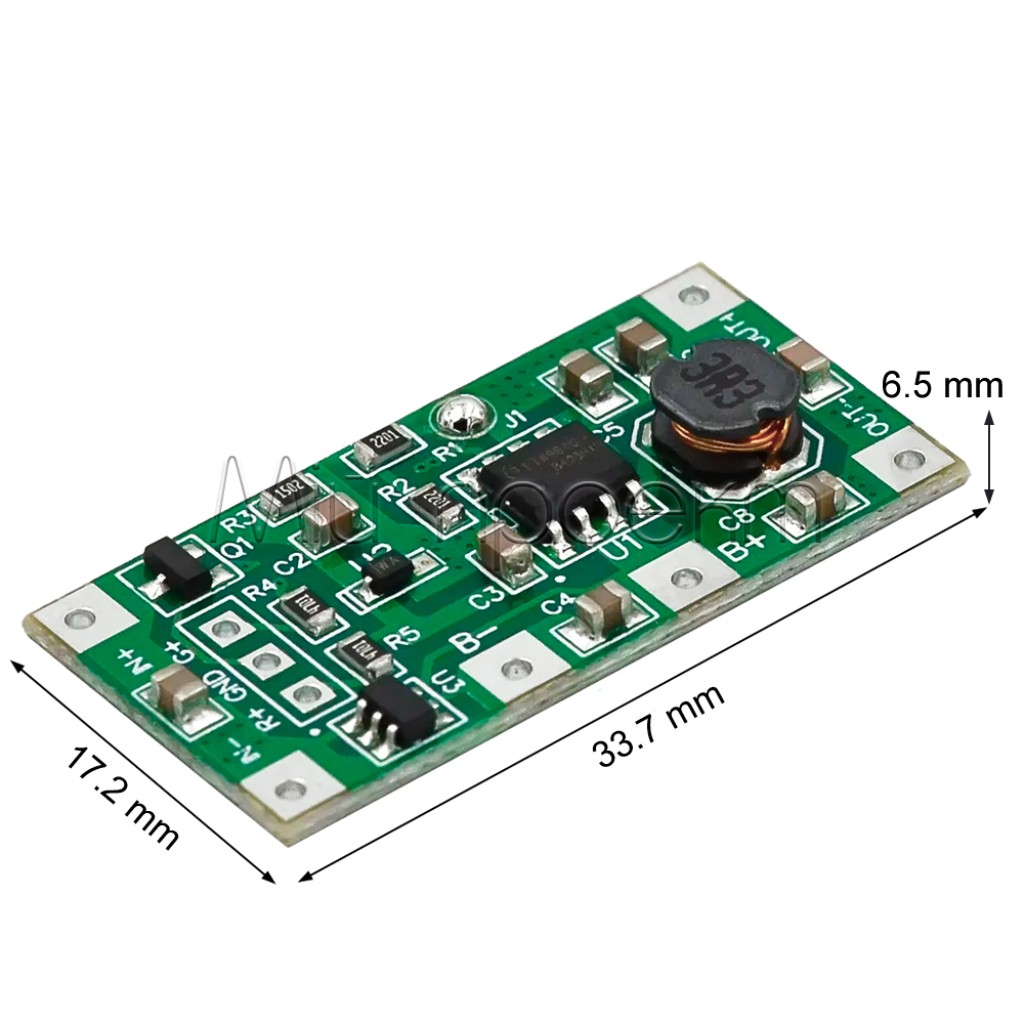

Размеры платы: 33 × 15 × 4,5 мм

Подробное описание и особенности

Работа в системе питания

При наличии внешних 5–5,5 В модуль питает подключённое 5-вольтовое устройство, а доступный запас тока направляет на заряд аккумулятора. После исчезновения входного питания аккумулятор становится резервным источником для выхода 5 В.

Ток нагрузки и ток заряда не следует рассматривать как два независимых гарантированных значения по 1 А. Когда потребление устройства приближается к максимальному пределу, запас для зарядки уменьшается. Входной источник, провода и контакты необходимо подбирать с учётом одновременной работы нагрузки и зарядной части.

Подбор аккумулятора

Модуль работает с Li-ion 18650 или полимерным Li-ion/Li-pol аккумулятором ёмкостью до 10000 мА·ч. Аккумулятор должен безопасно принимать зарядный ток до 1 А и отдавать ток, необходимый 5-вольтовой нагрузке с учётом потерь преобразования.

Ёмкость влияет прежде всего на продолжительность резервной работы, но не определяет допустимый ток аккумулятора. Реальная автономность зависит от потребления устройства, состояния батареи, КПД преобразования и порогов отключения.

Переключение и проверка нагрузки

Время переключения между внешним входом и аккумулятором не нормировано. Перед постоянным монтажом проверьте готовую систему под реальной нагрузкой: отключите и повторно подайте входное питание, проконтролируйте перезапуск устройства, просадку выходного напряжения и нагрев платы.

Подойдёт / не подойдёт

Подойдёт

для 5-вольтового контроллера, датчика или IoT-узла с потреблением в пределах возможностей модуля;
для портативной электроники, которой необходимы зарядка Li-ion аккумулятора и резервный выход 5 В;
для прототипов и встраиваемых устройств, где важны размеры платы 33 × 15 × 4,5 мм;
для нагрузки до 1 А после проверки пускового тока, просадки напряжения и нагрева.

Не подойдёт

для устройства с рабочим напряжением 9 В, 12 В или другим напряжением вместо 5 В;
для нагрузки свыше 1 А или с непроверенными кратковременными пусковыми импульсами выше этого предела;
для USB Power Delivery, Quick Charge и других протоколов быстрого питания;
для критической системы, в которой любой кратковременный провал питания или перезапуск недопустим без предварительного испытания.

Примеры применения

Резерв для контроллера автоматизации

Плата может поддерживать 5-вольтовый контроллер во время кратковременных отключений, если его обычный и пусковой ток не превышают возможности модуля, а переключение проверено в собранном устройстве.

Автономный сенсорный узел

Li-ion или Li-pol аккумулятор обеспечивает резерв для датчика, регистратора или телеметрического узла. Источник 5–5,5 В одновременно питает систему и заряжает батарею в пределах доступного тока.

Портативное 5-вольтовое устройство

Компактную плату можно встроить в корпус самодельного прибора, освещения или другой нагрузки 5 В после проверки теплового режима и реального потребления.

Подключение

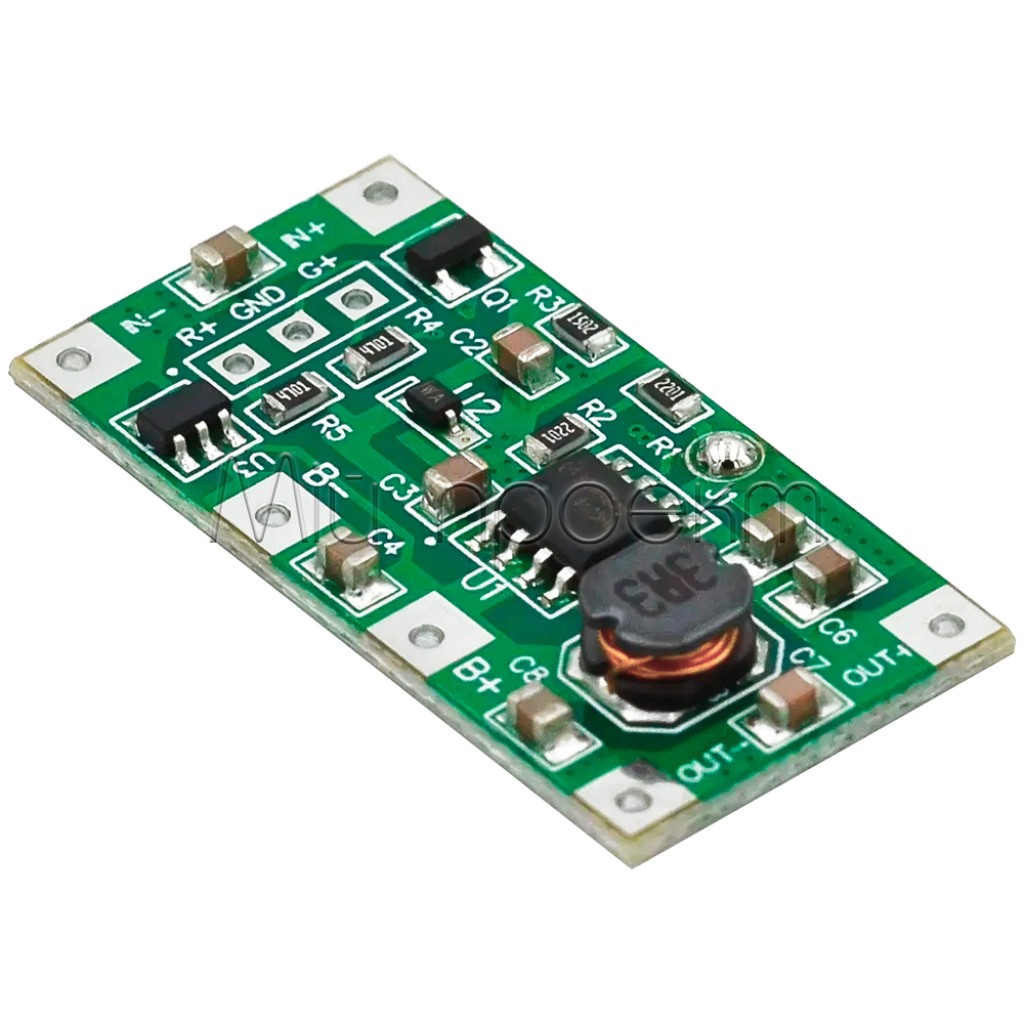

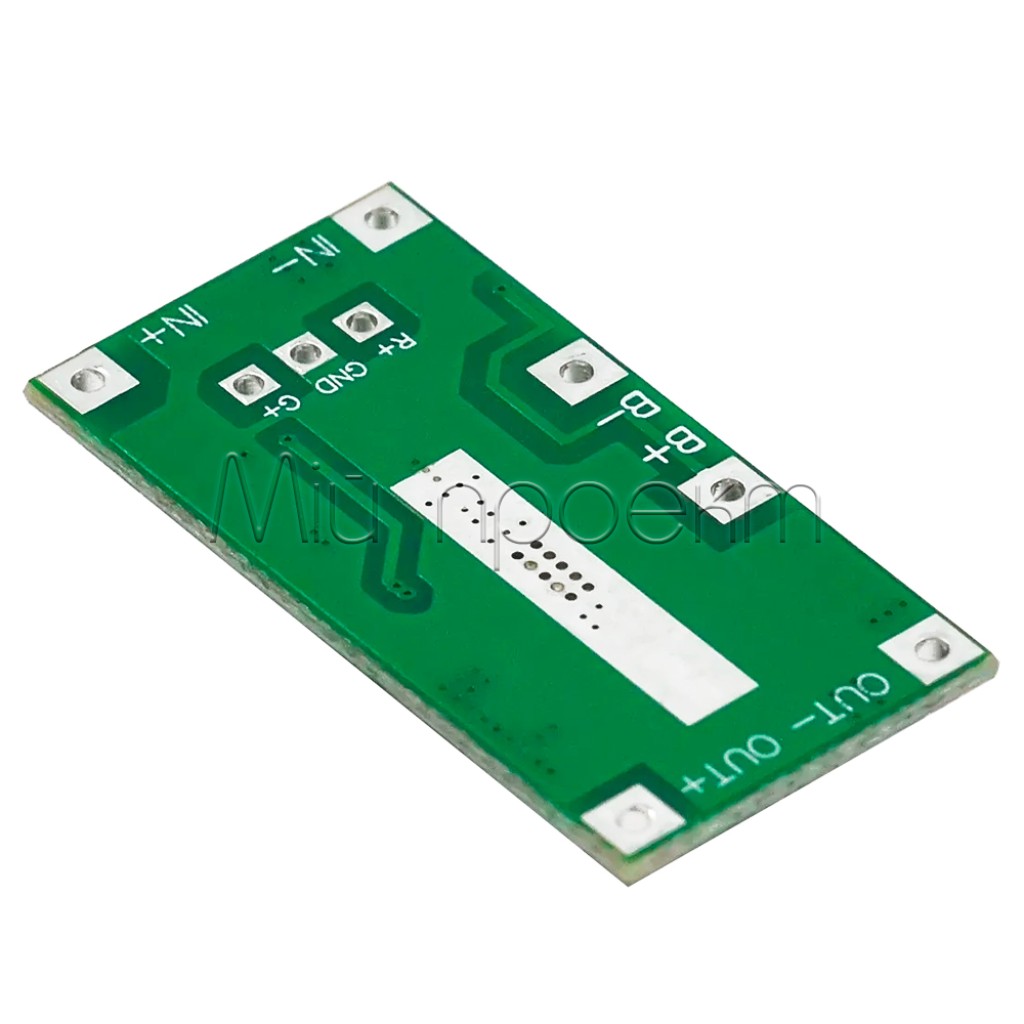

Сверьте контакты на плате
Перед пайкой определите площадки входа, выхода и аккумулятора по маркировке непосредственно на полученной плате. Выполняйте монтаж без поданного внешнего питания и с отключённой нагрузкой.
Подключите аккумулятор
Подключите Li-ion 18650 или Li-pol аккумулятор с соблюдением полярности. Для съёмного элемента 18650 можно использовать батарейный отсек в исполнении 1S1P; перед постоянной эксплуатацией проверьте падение напряжения и нагрев его контактов под вашей нагрузкой.
Подайте входное питание
Подключите стабилизированный источник 5–5,5 В с запасом тока для нагрузки и зарядки. Не подавайте более высокое напряжение и не подключайте внешние 5 В непосредственно к аккумулятору.
Подключите нагрузку и проверьте режимы
После контроля полярности подключите устройство к выходу 5 В. Отдельно проверьте работу от входа, зарядку, переход на аккумулятор и возврат внешнего питания; контролируйте напряжение и нагрев.

Ограничения и безопасность

Не путайте полярность и назначение контактов

Перед подачей питания дважды проверьте подключение аккумулятора, входа и выхода. Защита от переполюсовки снижает риск повреждения, но не заменяет правильный монтаж.

Используйте совместимый литиевый аккумулятор

Не подключайте батарею другого химического типа или многосекционную сборку с неподтверждённым напряжением. Аккумулятор должен допускать зарядный ток до 1 А и ток разряда, необходимый нагрузке.

Защита аккумулятора должна быть полной

Модуль имеет защиту от переполюсовки аккумулятора и короткого замыкания. Защита от перезаряда, глубокого разряда и перегрева аккумулятора не подтверждена, поэтому для безопасной сборки используйте защищённый элемент или соответствующую внешнюю BMS.

Не превышайте электрические пределы

Вход должен оставаться в диапазоне 5–5,5 В, а выходная нагрузка — не превышать 1 А. Устройство с большим пусковым током проверяйте отдельно, даже если его среднее потребление ниже 1 А.

Контролируйте тепловой режим

Максимальный ток не следует автоматически считать допустимым длительным режимом в закрытом корпусе. При заметном нагреве, просадке 5 В или нестабильной работе уменьшите нагрузку и улучшите вентиляцию.

Альтернативы и аксессуары

Для нагрузки на 9 В или 12 В вместо 5 В используйте UPS-модуль с выходом 9/12 В, предварительно сверив напряжение и ток вашего устройства.

Если необходим выход 5 В с током до 2 А, можно рассмотреть контроллер MH-CD42. Он использует логику powerbank, поэтому не является прямой заменой бесшовного UPS: переключение питания и работу с малой нагрузкой необходимо проверить отдельно.

FAQ

Может ли модуль одновременно питать устройство и заряжать аккумулятор?

Да. При наличии внешнего питания нагрузка получает приоритет, а доступный запас тока используется для заряда. Когда нагрузка приближается к 1 А, зарядный ток может существенно уменьшиться.

Гарантирует ли модуль работу без перезапуска?

Нет. Время переключения не нормировано, поэтому устройство, чувствительное к кратковременному провалу напряжения, необходимо проверить при отключении и восстановлении входного питания.

Подходит ли аккумулятор 18650?

Да, если это исправный Li-ion элемент, который допускает зарядный ток до 1 А и необходимый ток разряда. Формат 18650 сам по себе не подтверждает допустимый ток или наличие встроенной защиты.

Нужен ли аккумулятор с защитой?

Для консервативной и безопасной сборки используйте защищённый элемент или внешнюю BMS. Модуль имеет защиту от переполюсовки и короткого замыкания, но полная защита аккумулятора от перезаряда, глубокого разряда и перегрева не подтверждена.

Можно ли постоянно нагружать выход током 1 А?

1 А — максимальный предел. Для длительной работы проверьте напряжение и нагрев в реальном корпусе; при нестабильности или перегреве уменьшите нагрузку.
