Коротко про UPS-модуль 5 В 1 А

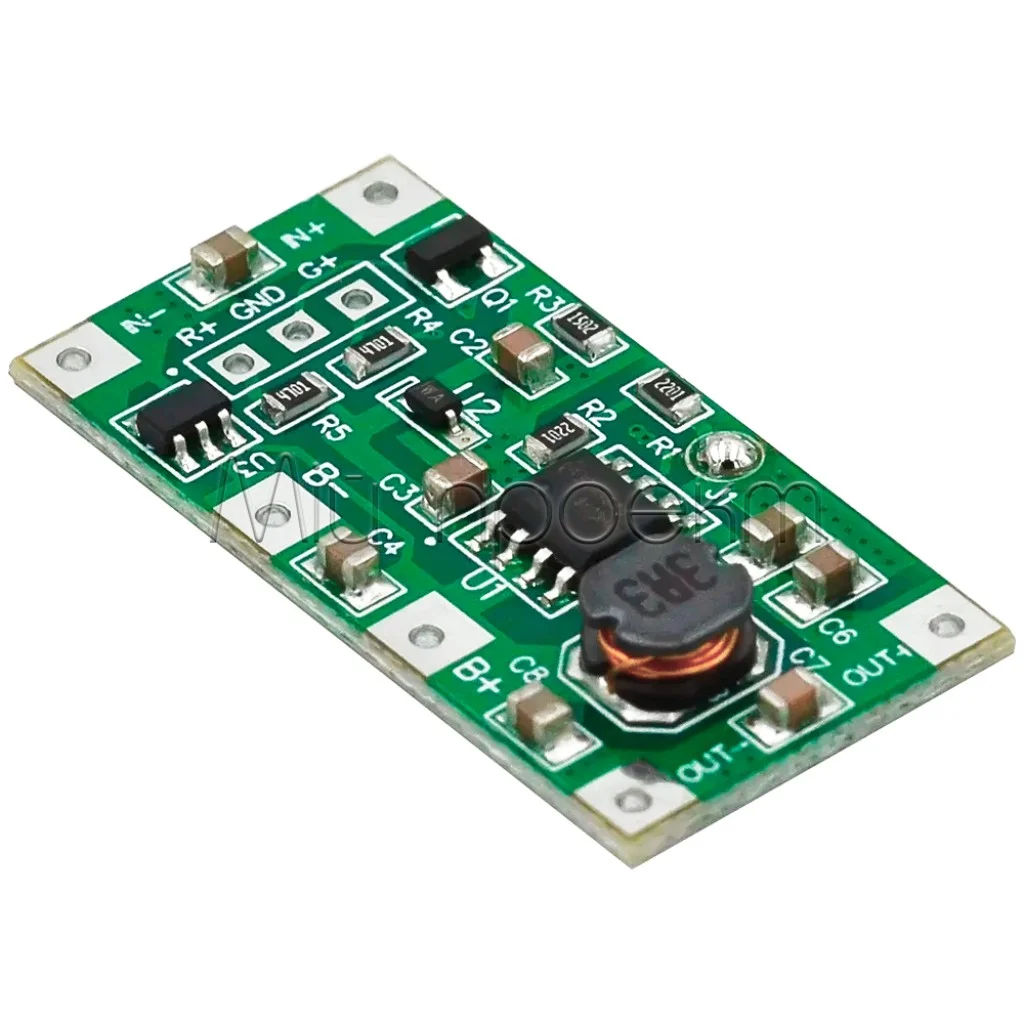

UPS-модуль 5 В 1 А поєднує заряджання Li-ion або Li-pol акумулятора та резервне живлення малопотужного 5-вольтового пристрою. Плата приймає 5–5,5 В, формує вихід 5 В зі струмом до 1 А та підходить для компактних DIY, IoT і вбудованих вузлів.

Вихідні 1 А є максимальною межею, а не гарантованим тривалим струмом за будь-яких умов. Для пристрою, який не допускає навіть короткого перезапуску, перевірте перемикання між зовнішнім джерелом та акумулятором у готовій схемі.

Ключові характеристики

Призначення: заряджання акумулятора та резервне живлення навантаження 5 В
Вхідна напруга: 5–5,5 В DC
Вихідна напруга: 5 В DC
Максимальний вихідний струм: до 1 А
Максимальний струм заряду: до 1 А
Тип акумулятора: Li-ion 18650 або полімерний Li-ion/Li-pol
Ємність акумулятора: до 10000 мА·год
Захист: від переполюсовки акумулятора та короткого замикання

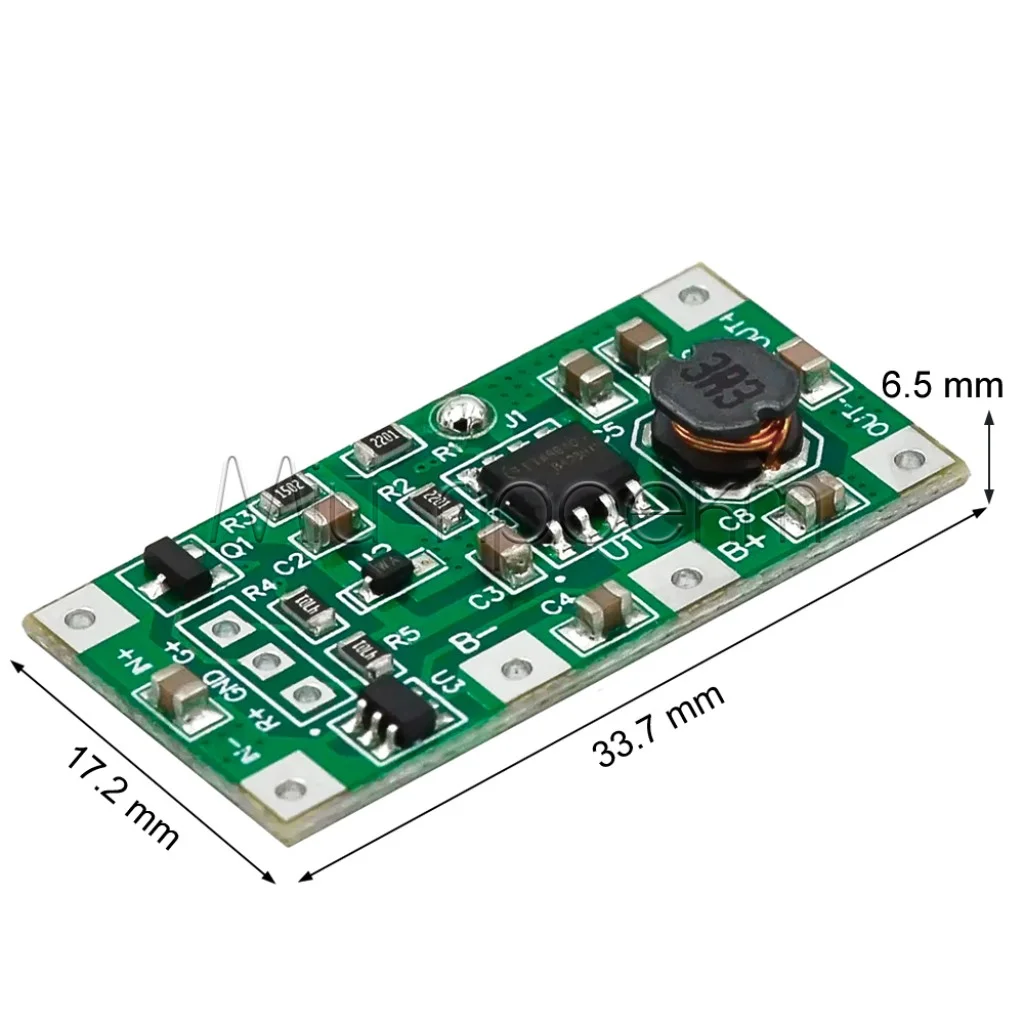

Розміри плати: 33 × 15 × 4,5 мм

Детальний опис та особливості

Робота в системі живлення

За наявності зовнішніх 5–5,5 В модуль живить підключений 5-вольтовий пристрій, а доступний запас струму спрямовує на заряд акумулятора. Після зникнення вхідного живлення акумулятор стає резервним джерелом для виходу 5 В.

Струм навантаження та струм заряду не слід розглядати як два незалежні гарантовані значення по 1 А. Коли споживання пристрою наближається до максимальної межі, запас для заряджання зменшується. Вхідне джерело, проводи та контакти потрібно підбирати з урахуванням одночасної роботи навантаження й зарядної частини.

Підбір акумулятора

Модуль працює з Li-ion 18650 або полімерним Li-ion/Li-pol акумулятором ємністю до 10000 мА·год. Акумулятор повинен безпечно приймати зарядний струм до 1 А та віддавати струм, потрібний 5-вольтовому навантаженню з урахуванням втрат перетворення.

Ємність впливає насамперед на тривалість резервної роботи, але не визначає допустимий струм акумулятора. Реальна автономність залежить від споживання пристрою, стану батареї, ККД перетворення та порогів вимкнення.

Перемикання та перевірка навантаження

Час перемикання між зовнішнім входом та акумулятором не нормований. Перед постійним монтажем перевірте готову систему під реальним навантаженням: від’єднайте й повторно подайте вхідне живлення, проконтролюйте перезапуск пристрою, просідання вихідної напруги та нагрівання плати.

Підійде / не підійде

Підійде

для 5-вольтового контролера, датчика або IoT-вузла зі споживанням у межах можливостей модуля;
для портативної електроніки, якій потрібні заряджання Li-ion акумулятора та резервний вихід 5 В;
для прототипів і вбудованих пристроїв, де важливі розміри плати 33 × 15 × 4,5 мм;
для навантаження до 1 А після перевірки пускового струму, просідання напруги та нагрівання.

Не підійде

для пристрою з робочою напругою 9 В, 12 В або іншою напругою замість 5 В;
для навантаження понад 1 А або з неперевіреними короткими пусковими імпульсами вище цієї межі;
для USB Power Delivery, Quick Charge та інших протоколів швидкого живлення;
для критичної системи, у якій будь-який короткий провал живлення чи перезапуск неприпустимий без попереднього випробування.

Приклади застосування

Резерв для контролера автоматизації

Плата може підтримувати 5-вольтовий контролер під час коротких відключень, якщо його звичайний і пусковий струм не перевищують можливості модуля, а перемикання перевірене в зібраному пристрої.

Автономний сенсорний вузол

Li-ion або Li-pol акумулятор забезпечує резерв для датчика, реєстратора чи телеметричного вузла. Джерело 5–5,5 В одночасно живить систему та заряджає батарею в межах доступного струму.

Портативний 5-вольтовий пристрій

Компактну плату можна вбудувати в корпус саморобного приладу, освітлення або іншого навантаження 5 В після перевірки теплового режиму та реального споживання.

Підключення

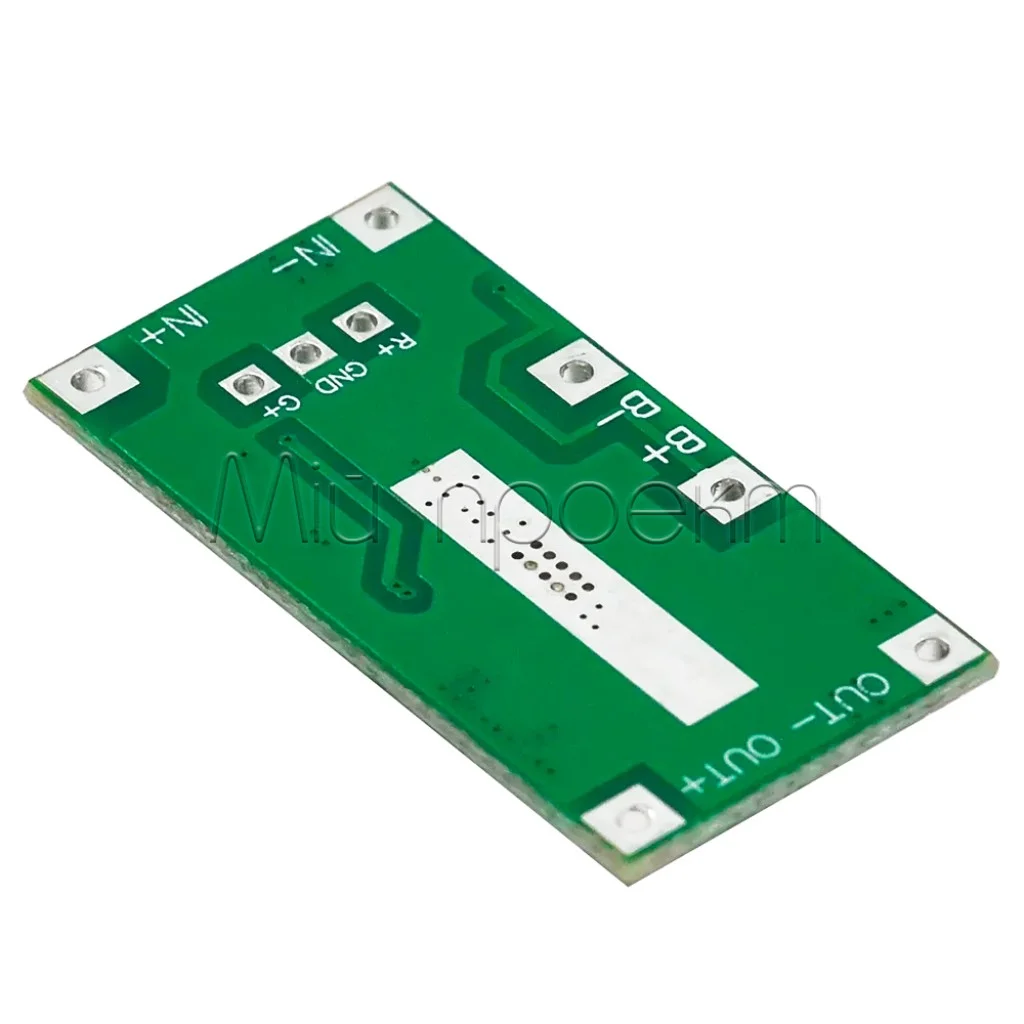

Звірте контакти на платі
До пайки визначте майданчики входу, виходу та акумулятора за маркуванням саме на отриманій платі. Монтаж виконуйте без поданого зовнішнього живлення та з від’єднаним навантаженням.
Підключіть акумулятор
З’єднайте Li-ion 18650 або Li-pol акумулятор із дотриманням полярності. Для знімного елемента 18650 можна використати батарейний відсік у виконанні 1S1P; перед постійною роботою перевірте падіння напруги й нагрівання його контактів під вашим навантаженням.
Подайте вхідне живлення
Підключіть стабілізоване джерело 5–5,5 В із запасом струму для навантаження та заряджання. Не подавайте вищу напругу й не підключайте зовнішні 5 В безпосередньо до акумулятора.
Під’єднайте навантаження й перевірте режими
Після контролю полярності підключіть пристрій до виходу 5 В. Окремо перевірте роботу від входу, заряджання, перехід на акумулятор і повернення зовнішнього живлення; контролюйте напругу та нагрівання.

Обмеження та безпека

Не плутайте полярність і призначення контактів

Перед подаванням живлення двічі перевірте підключення акумулятора, входу та виходу. Захист від переполюсовки зменшує ризик пошкодження, але не замінює правильний монтаж.

Використовуйте сумісний літієвий акумулятор

Не підключайте батарею іншої хімії або багатосекційну збірку з непідтвердженою напругою. Акумулятор має допускати зарядний струм до 1 А та струм розряду, потрібний навантаженню.

Захист акумулятора має бути повним

Модуль має захист від переполюсовки акумулятора та короткого замикання. Захист від перезаряду, глибокого розряду й перегріву акумулятора не підтверджений, тому для безпечної збірки використовуйте захищений елемент або відповідну зовнішню BMS.

Не перевищуйте електричні межі

Вхід повинен залишатися в діапазоні 5–5,5 В, а вихідне навантаження — не перевищувати 1 А. Пристрій із великим пусковим струмом перевіряйте окремо, навіть якщо його середнє споживання нижче 1 А.

Контролюйте тепловий режим

Максимальний струм не слід автоматично вважати тривалим режимом у закритому корпусі. За помітного нагрівання, просідання 5 В або нестабільної роботи зменште навантаження та поліпште вентиляцію.

Альтернативи та аксесуари

Для навантаження на 9 В або 12 В замість 5 В використовуйте UPS-модуль із виходом 9/12 В, попередньо звіривши напругу та струм вашого пристрою.

Якщо потрібен вихід 5 В зі струмом до 2 А, можна розглянути контролер MH-CD42. Він має логіку powerbank, тому не є прямою заміною безшовного UPS: перемикання живлення та роботу з малим навантаженням потрібно перевірити окремо.

FAQ

Чи може модуль одночасно живити пристрій і заряджати акумулятор?

Так. За наявності зовнішнього живлення навантаження отримує пріоритет, а доступний запас струму використовується для заряду. Коли навантаження наближається до 1 А, зарядний струм може суттєво зменшитися.

Чи гарантує модуль роботу без перезапуску?

Ні. Час перемикання не нормований, тому пристрій, чутливий до короткого провалу напруги, потрібно перевірити під час відключення й відновлення вхідного живлення.

Чи підходить акумулятор 18650?

Так, якщо це справний Li-ion елемент, який допускає зарядний струм до 1 А та потрібний струм розряду. Формат 18650 сам по собі не підтверджує допустимий струм або наявність вбудованого захисту.

Чи потрібен акумулятор із захистом?

Для консервативної та безпечної збірки використовуйте захищений елемент або зовнішню BMS. Модуль має захист від переполюсовки та короткого замикання, але повний захист акумулятора від перезаряду, глибокого розряду й перегріву не підтверджений.

Чи можна постійно навантажувати вихід струмом 1 А?

1 А — максимальна межа. Для тривалої роботи перевірте напругу й нагрівання в реальному корпусі; за нестабільності або перегрівання зменште навантаження.

Відгуки

Відгуків про цей товар ще не було.

Немає відгуків про цей товар, станьте першим, залиште свій відгук.

Nazar

03 грудня 2024 (19:58)

Добрий день, плата заряджає акумулятор?
І також цікавить чи потрібен захист на акумуляторі?

Відповідь:

03 грудня 2024 (20:04)

звичайно заряджає, додатково нічого не потрібно
