Модуль UPS Контролер безперебійного живлення 9В, 12В (1А)

В наявності

Код товару: 1430

157.00 грн

Знайшли дешевше?

Напруга *

9 В

12 В

-Вхідна напруга-:5 - 12 В

-Вихідна напруга-:9 В, 12 В

-Максимальний струм заряду-:1 А

-Ефективність-:підключається полімерна літієва батарея, літієва батарея 18650, ємність - до 5000 мА

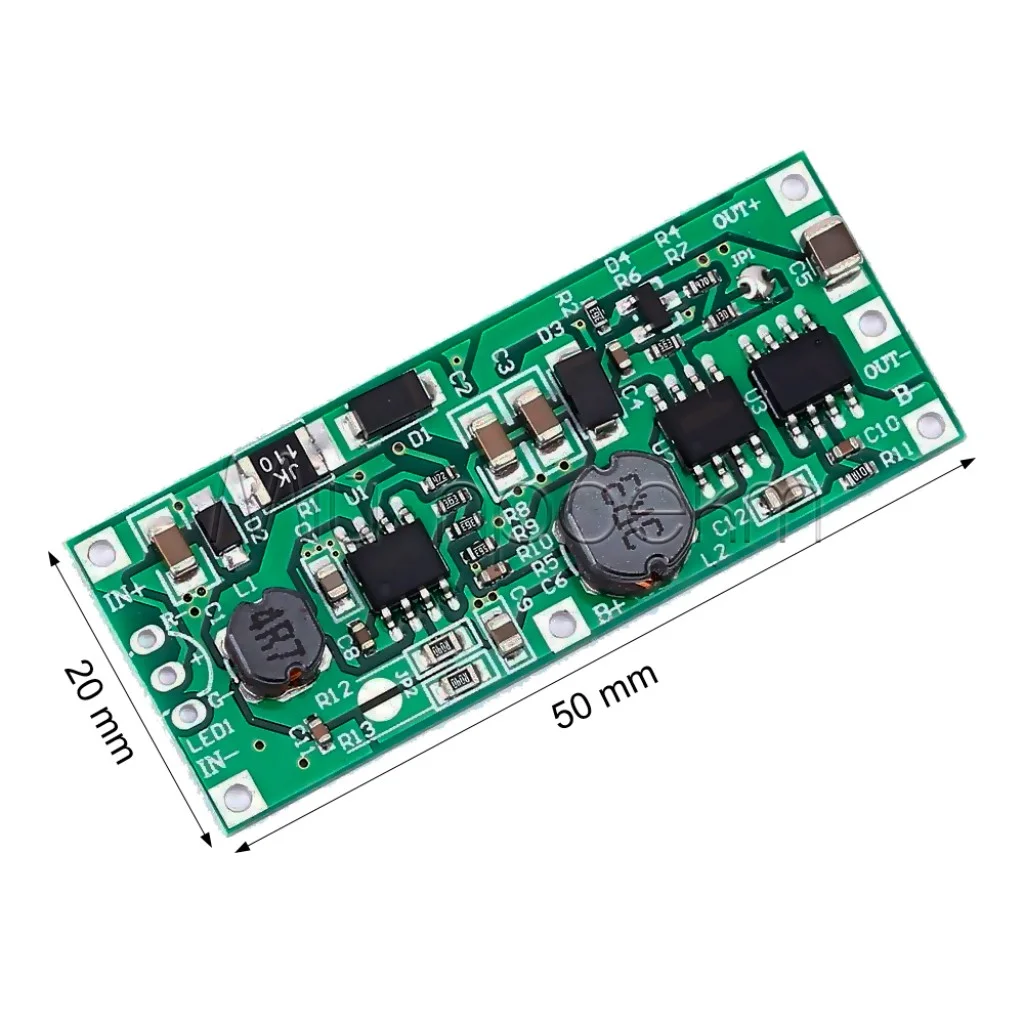

-Розміри-:50 х 20 х 6.5 мм

-Вага-:6 г

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Модуль UPS Контролер безперебійного живлення 9В, 12В (1А)

Код товару: 1430

157.00 грн

Опис

🔋 Модуль безперебійного живлення UPS 9В/12В

Компактна плата для створення автономного джерела живлення з Li-ion акумулятором

Загальний опис

Модуль безперебійного живлення UPS – універсальна плата для створення компактного джерела безперебійного живлення на базі Li-ion акумулятора 18650. Пристрій працює за принципом павербанка, забезпечуючи стабільну напругу 9В або 12В при відключенні основного живлення. Ідеально підходить для забезпечення автономної роботи роутерів, мікроконтролерів, сенсорів та іншого електронного обладнання. Модуль має широкий діапазон вхідної напруги від 5В до 12В, регульований струм заряду акумулятора та індикацію стану роботи через двоколірний світлодіод.

✅ Технічні переваги:

• Два режими вихідної напруги – перемикання між 9В та 12В за допомогою джампера JP1, що забезпечує універсальність використання з різними типами навантаження
• Широкий діапазон вхідної напруги – підтримка вхідної напруги від 5В до 12В дозволяє живлення від різних джерел, включаючи USB-адаптери та зовнішні блоки живлення
• Регульований струм заряду – можливість налаштування струму заряду Li-ion акумулятора на 1А або 2А через джампер JP2 для оптимізації швидкості заряду та ресурсу батареї
• Вбудована індикація стану – виходи для підключення двоколірного світлодіода забезпечують візуальне відображення режиму заряду акумулятора та роботи системи
• Компактні розміри – мінімальні габарити плати дозволяють інтегрувати модуль в обмежений простір, зберігаючи при цьому високу функціональність та надійність
• Надійний захист – вбудовані системи захисту включають PTC-запобіжник та спеціалізовані мікросхеми для безпечної роботи з Li-ion акумуляторами

🔧 Ідеальне рішення для:

Безперебійник для роутера

Живлення Arduino/ESP32

Портативне джерело 12В

Резервне живлення сенсорів

Автономні контролери

Камери відеоспостереження

IoT пристрої

LED підсвічування

💡 Широкі можливості застосування:

Домашні мережеві рішення – модуль ідеально підходить для створення резервного живлення Wi-Fi роутерів, забезпечуючи безперервний доступ до інтернету під час короткочасних відключень електроенергії. При споживанні роутера 0.3-0.5А система може працювати декілька годин від одного акумулятора 18650.
Системи "розумного дому" – забезпечення автономної роботи центральних контролерів, датчиків температури, вологості, руху та інших компонентів IoT-екосистеми. Стабільна напруга 9В або 12В гарантує коректну роботу чутливих електронних компонентів навіть при нестабільному основному живленні.
Прототипування та розробка – використання в якості джерела живлення для макетних плат Arduino, ESP32, Raspberry Pi та інших одноплатних комп'ютерів. Можливість перемикання між 9В та 12В робить модуль універсальним інструментом для тестування різних схем та проектів.
Переносні вимірювальні системи – живлення портативних приладів, мультиметрів, осцилографів та іншого вимірювального обладнання, що потребує стабільної напруги в польових умовах. Компактність модуля дозволяє легко інтегрувати його в корпус приладу.
Аварійне освітлення – створення систем резервного LED-освітлення для критичних зон, аварійних виходів, робочих місць. При використанні ефективних LED-стрічок на 12В система може забезпечити освітлення протягом тривалого часу.

📦 Детальні технічні характеристики:

Вхідна напруга: 5В - 12В постійного струму
Вихідна напруга:
- 9В (при розімкненому JP1)
- 12В (при замкненому JP1)
Максимальний вихідний струм: до 1А (короткочасно)
Номінальний робочий струм: 0.5А (500 мА)
Струм заряду акумулятора:
- 1А (JP2 розімкнений, за замовчуванням)
- 2А (JP2 замкнений)
Тип акумулятора: Li-ion 18650 (3.7В номінальна)

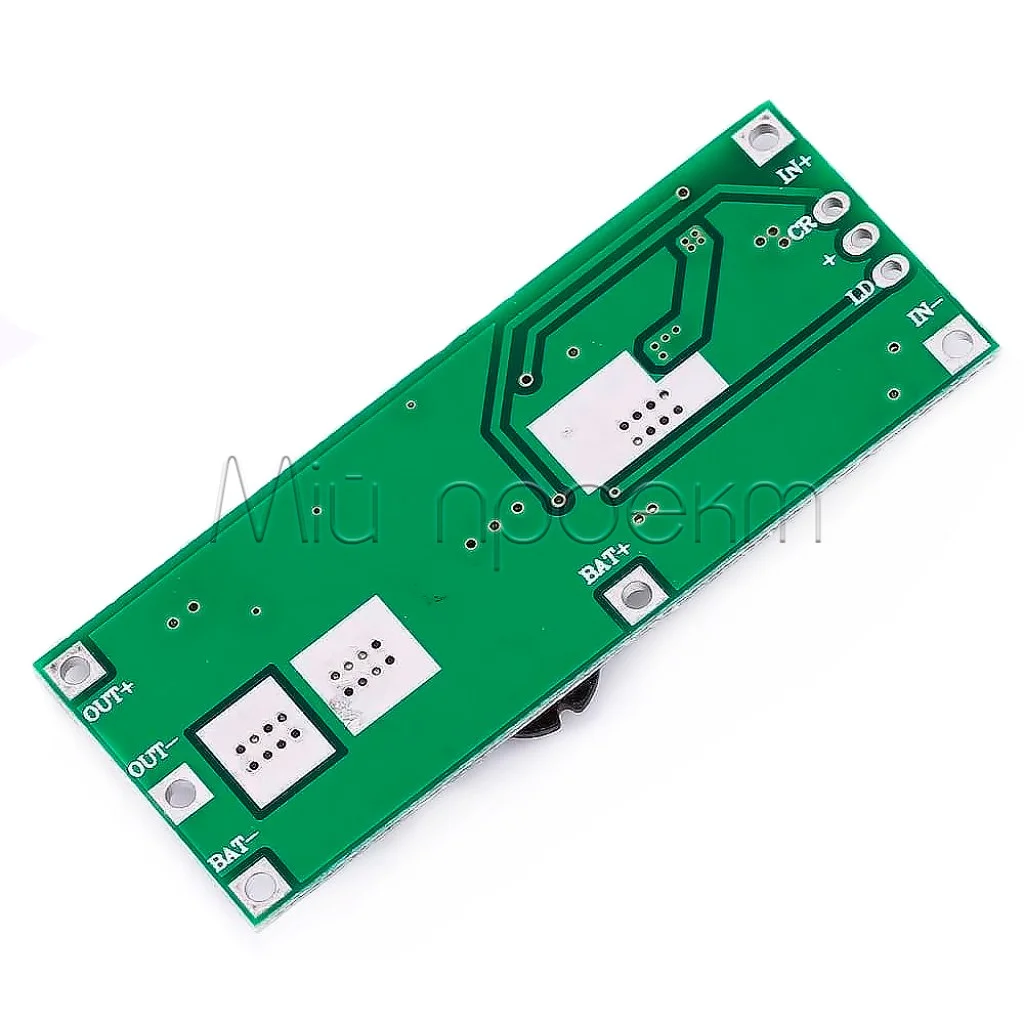

Контакти підключення:
- Вхід: IN+, IN-
- Вихід: OUT+, OUT-
- Акумулятор: BAT+, BAT-
- Індикація: R, G, +
Індикація: Двоколірний світлодіод (червоний/зелений) (окремо)
Захист: PTC-запобіжник "JK 110"

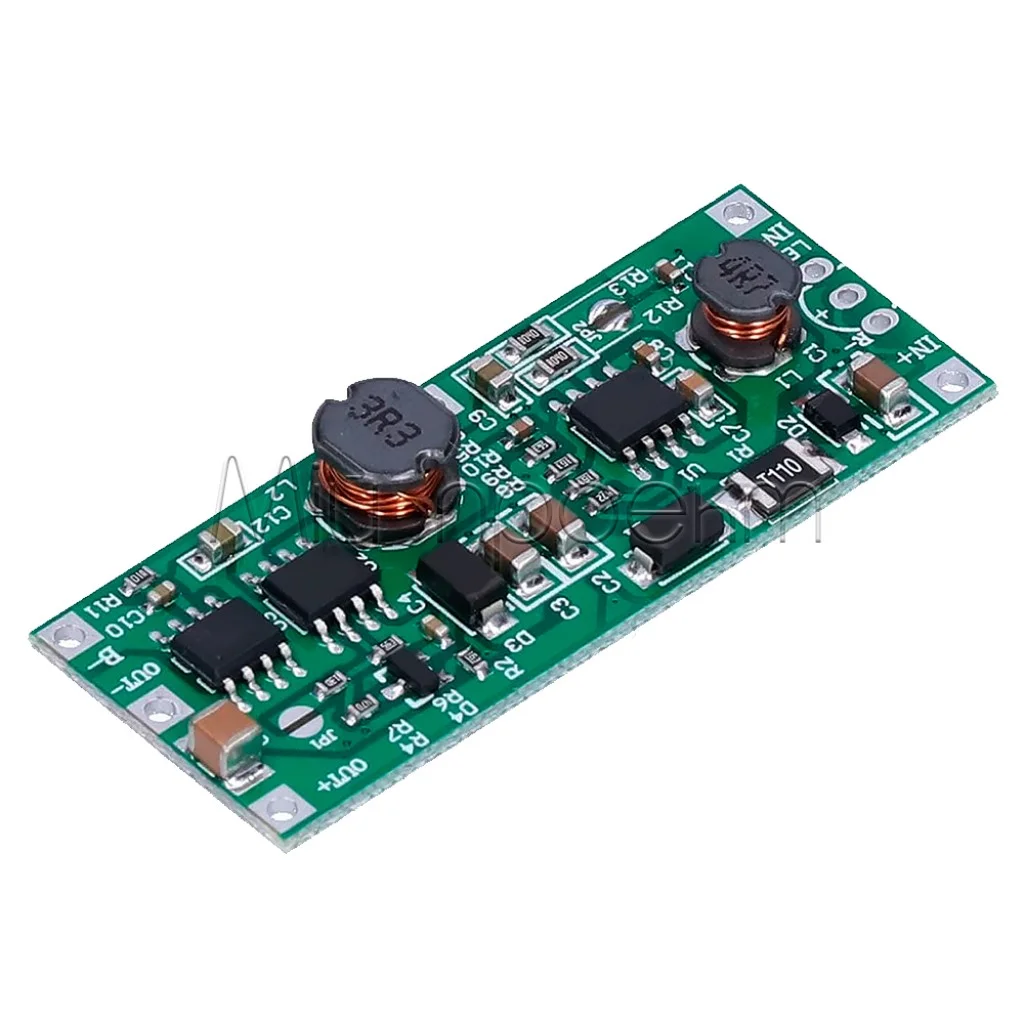

Основні компоненти:
- Дроселі: L1 (4.7μH), L2 (3.3μH)
- Мікросхеми: U1, U2, U3 (контролер заряду та захист)
- Діоди Шотткі: D1, D2, D3, D4
Робоча температура: При 0.5А до 60°C, при 1А до 100°C
Особливості роботи: Обов'язкове підключення акумулятора для функціонування

⚠️ Важливі аспекти використання:

Обов'язкове підключення акумулятора – модуль не може працювати без підключеного Li-ion акумулятора. При відключенні батареї вихідна напруга падає до рівня вхідної, що може пошкодити навантаження. Завжди перевіряйте надійність підключення акумулятора перед увімкненням системи.
Температурний режим та навантаження – при струмі навантаження 1А мікросхеми нагріваються до 100°C, що є граничним значенням. Для тривалої безперервної роботи рекомендується обмежувати струм навантаження до 0.5А, при якому температура компонентів не перевищує 60°C.
Налаштування джамперів – перед першим увімкненням обов'язково перевірте положення джамперів JP1 та JP2. JP1 визначає вихідну напругу (9В/12В), а JP2 – струм заряду акумулятора. Неправильне налаштування може призвести до несправності навантаження або акумулятора.
Якість акумулятора – продуктивність модуля напряму залежить від стану Li-ion акумулятора. Частково розряджені або зношені батареї можуть спричинити просідання напруги вже при струмі 0.6А. Використовуйте якісні акумулятори від перевірених виробників з ємністю не менше 2000mAh.
Вентиляція та охолодження – забезпечте достатню вентиляцію навколо модуля, особливо при роботі з навантаженням близько 1А. Розміщуйте плату так, щоб гарячі компоненти (дроселі та мікросхеми) мали доступ до повітряного охолодження. При необхідності використовуйте додаткові радіатори.

Забезпечте надійне резервне живлення для ваших пристроїв! Цей універсальний модуль UPS стане незамінним помічником для створення автономних систем з мінімальними витратами. Компактність, надійність та простота налаштування роблять його ідеальним вибором як для домашніх проектів, так і для професійних рішень.

#UPS #БезперебійнеЖивлення #Li-ion #12В #9В #Роутер

Характеристики

-Основні-

-Вхідна напруга-

5 - 12 В

-Вихідна напруга-

9 В, 12 В

-Максимальний струм заряду-

1 А

-Додаткові-

-Ефективність-

підключається полімерна літієва батарея, літієва батарея 18650, ємність - до 5000 мА

-Розміри-

50 х 20 х 6.5 мм

-Вага-

6 г

Відгуки

Рейтинг товару:

Відгуків: 2

Андрій

25 серпня 2024 (11:00)

Модуль працює, та відповідає заявленим характеристикам.

Переваги товару:

Стабільно перемикає наватаження на живлення від акумуляторів під час відсутності мережевого живлення, має контактні площадки для індикаторних світлодіодів (зелений робота від акумулятору, червоний зарядка акумуляторів від мережі)

–

Недоліки товару:

Струм в 1 Ампер є обмеженням для використання данного модуля, у моєму випадку потрібно змінювати на більш енергоефективні налаштування wifi роутер, щоб він працював одночасно з абонентським терміналом.

Відгук був корисний? 0

Василь

01 липня 2024 (12:42)

світлодіод іде в комплекті?

Відгук був корисний? 0

Відповідь:

немає

Питання та відповіді

Додайте питання, і ми відповімо найближчим часом.

Костянтин

01 грудня 2024 (13:40)

Дякую за відповідь! Хочу ще поцікавитись: чи є вимикач роботи плати, наприклад, коли навантаження знімається? Чи робота, розряд батарей продовжується навіть коли навантаження вимкнуто?

Відповідь:

02 грудня 2024 (09:36)

нажаль немаємо точної інформації. Скоріш за все - буде працювати без навантаження. Кнопки немає

Костянтин

29 листопада 2024 (02:56)

Доброго дня! Скажіть, яке призначення елементів підписаних JP1 та JP2?

Відповідь:

29 листопада 2024 (15:10)

JP2 - додає у коло другий резистор(паралельно), і відповідно струм зарядки збільшується у два рази , приблизно до 1,25ампера. Без неї струм - 0,62 А
JP1 - змінює вихідну напругу 9в або 12В (але в наших модулях недоступна, бо є рінзні версії або на 9в або на 12в)

Василь

01 липня 2024 (12:59)

доброго дня, світлодіод іде в комплекті?

Відповідь:

01 липня 2024 (14:46)

немає

Загородній Юрій

01 липня 2024 (12:42)

Доброго дня, чи ж у вас в наявності щось потужніше? Хоча б 20Вт. Заживити pon термінал 12в 1А + роутер 9в ±0.6А

Відповідь:

01 липня 2024 (12:48)

в наявності тільки такі - 1 амперні
