Модуль UPS Контроллер бесперебойного питания 9В, 12В (1А)

Производитель: Китай Код товара: 1430
2
Все о товаре
Описание
Характеристики
Отзывы 2
Вопросы4

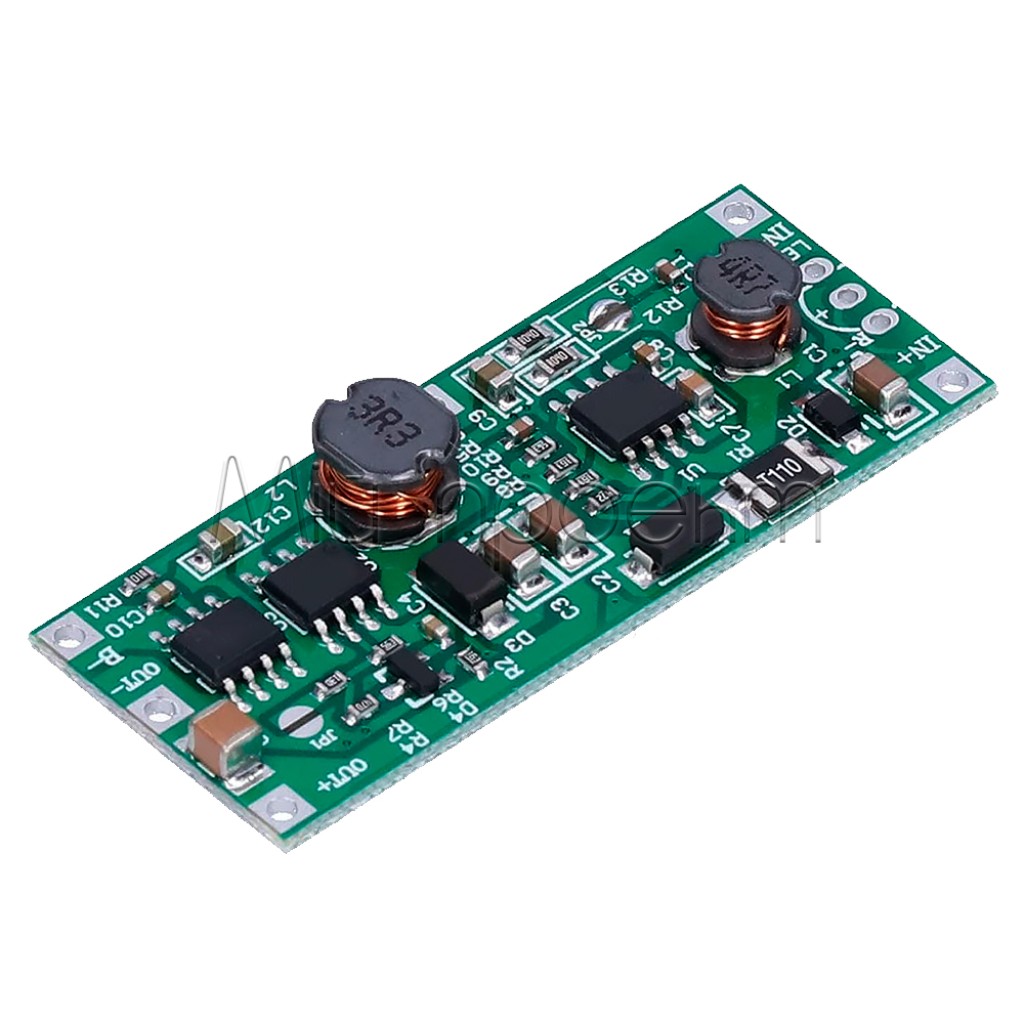

Модуль UPS Контроллер бесперебойного питания 9В, 12В (1А)
Модуль UPS Контроллер бесперебойного питания 9В, 12В (1А)
Модуль UPS Контроллер бесперебойного питания 9В, 12В (1А)
Модуль UPS Контроллер бесперебойного питания 9В, 12В (1А)
Есть в наличии
Код товара: 1430
157.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
-Входное напряжение-:5 - 12 В
-Выходное напряжение-:9 В, 12 В
-Максимальный ток заряда-:1 А
-Эффективность-:подключается полимерная литиевая батарея, литиевая батарея 18650, литиевая батарея 18650, емкость - до 5000 мА

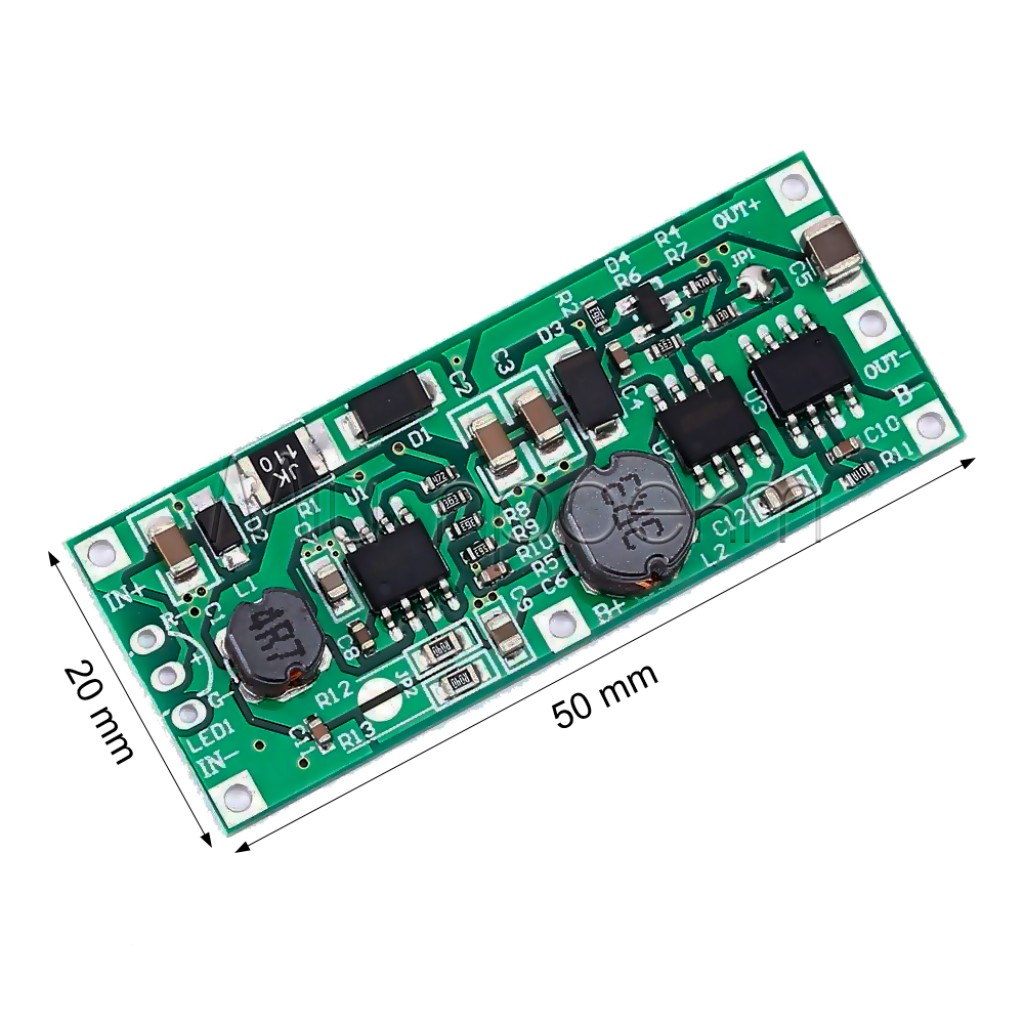

-Размеры-:50 х 20 х 6.5 мм
-Вес-:6 г
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Модуль UPS Контроллер бесперебойного питания 9В, 12В (1А)
Код товара: 1430
157.00 грн
Описание

🔋 Модуль бесперебойного питания UPS 9В/12В

Компактная плата для создания автономного источника питания с Li-ion аккумулятором

Общее описание

Модуль бесперебойного питания UPS – универсальная плата для создания компактного источника бесперебойного питания на базе Li-ion аккумулятора 18650. Устройство работает по принципу пауэрбанка, обеспечивая стабильное напряжение 9В или 12В при отключении основного питания. Идеально подходит для обеспечения автономной работы роутеров, микроконтроллеров, сенсоров и другого электронного оборудования. Модуль имеет широкий диапазон входного напряжения от 5В до 12В, регулируемый ток заряда аккумулятора и индикацию состояния работы через двухцветный светодиод.

✅ Технические преимущества:

  • Два режима выходного напряжения – переключение между 9В и 12В с помощью джампера JP1, что обеспечивает универсальность использования с разными типами нагрузки
  • Широкий диапазон входного напряжения – поддержка входного напряжения от 5В до 12В позволяет питание от различных источников, включая USB-адаптеры и внешние блоки питания
  • Регулируемый ток заряда – возможность настройки тока заряда Li-ion аккумулятора на 1А или 2А через джампер JP2 для оптимизации скорости заряда и ресурса батареи
  • Встроенная индикация состояния – выходы для подключения двухцветного светодиода обеспечивают визуальное отображение режима заряда аккумулятора и работы системы
  • Компактные размеры – минимальные габариты платы позволяют интегрировать модуль в ограниченное пространство, сохраняя при этом высокую функциональность и надежность
  • Надежная защита – встроенные системы защиты включают PTC-предохранитель и специализированные микросхемы для безопасной работы с Li-ion аккумуляторами

🔧 Идеальное решение для:

Бесперебойник для роутера

Питание Arduino/ESP32

Портативный источник 12В

Резервное питание сенсоров

Автономные контроллеры

Камеры видеонаблюдения

IoT устройства

LED подсветка

💡 Широкие возможности применения:

  • Домашние сетевые решения – модуль идеально подходит для создания резервного питания Wi-Fi роутеров, обеспечивая беспрерывный доступ к интернету во время кратковременных отключений электроэнергии. При потреблении роутера 0.3-0.5А система может работать несколько часов от одного аккумулятора 18650.
  • Системы "умного дома" – обеспечение автономной работы центральных контроллеров, датчиков температуры, влажности, движения и других компонентов IoT-экосистемы. Стабильное напряжение 9В или 12В гарантирует корректную работу чувствительных электронных компонентов даже при нестабильном основном питании.
  • Прототипирование и разработка – использование в качестве источника питания для макетных плат Arduino, ESP32, Raspberry Pi и других одноплатных компьютеров. Возможность переключения между 9В и 12В делает модуль универсальным инструментом для тестирования различных схем и проектов.
  • Переносные измерительные системы – питание портативных приборов, мультиметров, осциллографов и другого измерительного оборудования, требующего стабильного напряжения в полевых условиях. Компактность модуля позволяет легко интегрировать его в корпус прибора.
  • Аварийное освещение – создание систем резервного LED-освещения для критических зон, аварийных выходов, рабочих мест. При использовании эффективных LED-лент на 12В система может обеспечить освещение в течение длительного времени.

📦 Детальные технические характеристики:

  • Входное напряжение: 5В - 12В постоянного тока
  • Выходное напряжение:
    • 9В (при разомкнутом JP1)
    • 12В (при замкнутом JP1)
  • Максимальный выходной ток: до 1А (кратковременно)
  • Номинальный рабочий ток: 0.5А (500 мА)
  • Ток заряда аккумулятора:
    • 1А (JP2 разомкнут, по умолчанию)
    • 2А (JP2 замкнут)
  • Тип аккумулятора: Li-ion 18650 (3.7В номинальная)

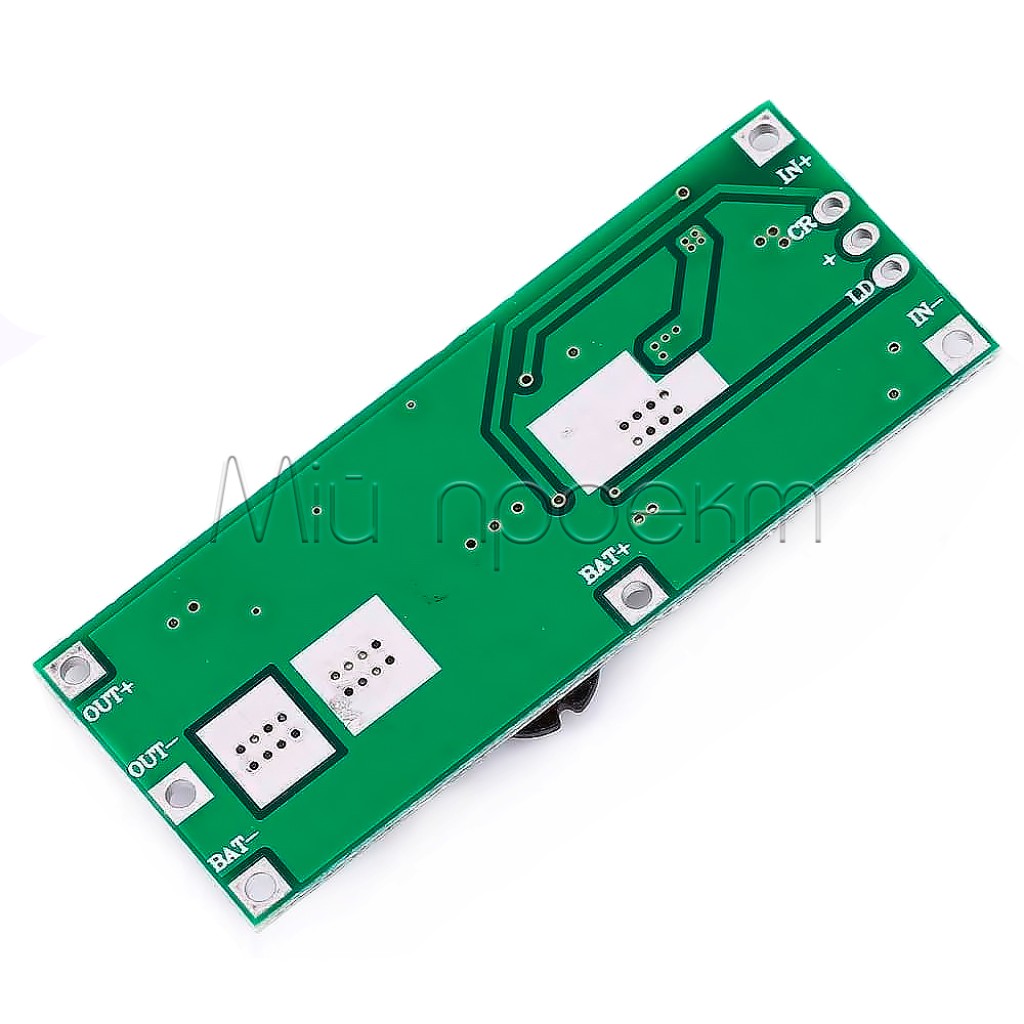

  • Контакты подключения:
    • Вход: IN+, IN-
    • Выход: OUT+, OUT-
    • Аккумулятор: BAT+, BAT-
    • Индикация: R, G, +
  • Индикация: Двухцветный светодиод (красный/зеленый) (отдельно)
  • Защита: PTC-предохранитель "JK 110"
  • Основные компоненты:
    • Дроссели: L1 (4.7μH), L2 (3.3μH)
    • Микросхемы: U1, U2, U3 (контроллер заряда и защита)
    • Диоды Шоттки: D1, D2, D3, D4
  • Рабочая температура: При 0.5А до 60°C, при 1А до 100°C
  • Особенности работы: Обязательное подключение аккумулятора для функционирования

⚠️ Важные аспекты использования:

  • Обязательное подключение аккумулятора – модуль не может работать без подключенного Li-ion аккумулятора. При отключении батареи выходное напряжение падает до уровня входного, что может повредить нагрузку. Всегда проверяйте надежность подключения аккумулятора перед включением системы.
  • Температурный режим и нагрузка – при токе нагрузки 1А микросхемы нагреваются до 100°C, что является предельным значением. Для длительной непрерывной работы рекомендуется ограничивать ток нагрузки до 0.5А, при котором температура компонентов не превышает 60°C.
  • Настройка джамперов – перед первым включением обязательно проверьте положение джамперов JP1 и JP2. JP1 определяет выходное напряжение (9В/12В), а JP2 – ток заряда аккумулятора. Неправильная настройка может привести к неисправности нагрузки или аккумулятора.
  • Качество аккумулятора – производительность модуля напрямую зависит от состояния Li-ion аккумулятора. Частично разряженные или изношенные батареи могут вызвать просадку напряжения уже при токе 0.6А. Используйте качественные аккумуляторы от проверенных производителей с емкостью не менее 2000mAh.
  • Вентиляция и охлаждение – обеспечьте достаточную вентиляцию вокруг модуля, особенно при работе с нагрузкой около 1А. Размещайте плату так, чтобы горячие компоненты (дроссели и микросхемы) имели доступ к воздушному охлаждению. При необходимости используйте дополнительные радиаторы.

Обеспечьте надежное резервное питание для ваших устройств! Этот универсальный модуль UPS станет незаменимым помощником для создания автономных систем с минимальными затратами. Компактность, надежность и простота настройки делают его идеальным выбором как для домашних проектов, так и для профессиональных решений.

ЗАКАЖИТЕ СЕЙЧАС
#UPS #БесперебойноеПитание #Li-ion #12В #9В #Роутер
Характеристики
-Основные-
-Входное напряжение-
5 - 12 В
-Выходное напряжение-
9 В, 12 В
-Максимальный ток заряда-
1 А
-Дополнительные-
-Эффективность-
подключается полимерная литиевая батарея, литиевая батарея 18650, литиевая батарея 18650, емкость - до 5000 мА
-Размеры-
50 х 20 х 6.5 мм
-Вес-
6 г
Отзывы
Рейтинг товара
5
Отзывов: 2
5
2
4
0
3
0
2
0
1
0
Андрій
25 августа 2024 (11:00)
Модуль працює, та відповідає заявленим характеристикам.
+
Достоинства товара:

Стабільно перемикає наватаження на живлення від акумуляторів під час відсутності мережевого живлення, має контактні площадки для індикаторних світлодіодів (зелений робота від акумулятору, червоний зарядка акумуляторів від мережі)

Недостатки товара:

Струм в 1 Ампер є обмеженням для використання данного модуля, у моєму випадку потрібно змінювати на більш енергоефективні налаштування wifi роутер, щоб він працював одночасно з абонентським терміналом.

Василь
01 июля 2024 (12:42)
світлодіод іде в комплекті?
Ответ:
немає
Вопросы и ответы
Добавьте вопрос, и мы ответим в ближайшее время.
Костянтин
01 декабря 2024 (13:40)

Дякую за відповідь! Хочу ще поцікавитись: чи є вимикач роботи плати, наприклад, коли навантаження знімається? Чи робота, розряд батарей продовжується навіть коли навантаження вимкнуто?

Ответ:
02 декабря 2024 (09:36)
нажаль немаємо точної інформації. Скоріш за все - буде працювати без навантаження. Кнопки немає
Костянтин
29 ноября 2024 (02:56)

Доброго дня! Скажіть, яке призначення елементів підписаних JP1 та JP2?

Ответ:
29 ноября 2024 (15:10)
JP2 - додає у коло другий резистор(паралельно), і відповідно струм зарядки збільшується у два рази , приблизно до 1,25ампера. Без неї струм - 0,62 А
JP1 - змінює вихідну напругу 9в або 12В (але в наших модулях недоступна, бо є рінзні версії або на 9в або на 12в)
Василь
01 июля 2024 (12:59)

доброго дня, світлодіод іде в комплекті?

Ответ:
01 июля 2024 (14:46)
немає
Загородній Юрій
01 июля 2024 (12:42)

Доброго дня, чи ж у вас в наявності щось потужніше? Хоча б 20Вт. Заживити pon термінал 12в 1А + роутер 9в ±0.6А

Ответ:
01 июля 2024 (12:48)
в наявності тільки такі - 1 амперні
