Коротко про батарейний відсік 18650
Батарейний відсік утримує знімні Li-ion акумулятори формату 18650 та спрощує їх підключення в саморобному або ремонтному проєкті. Доступні варіанти на один, два, три або чотири елементи з послідовною чи паралельною топологією.
Ключові характеристики
- Формат елементів
- 18650 Li-ion
- Кількість місць
- 1, 2, 3 або 4 — залежно від вибраної версії
- Доступні топології
- 1S1P, 1S2P, 2S1P, 3S1P, 4S1P
- Виконання
- з виведеними проводами або без проводів — залежно від версії
- Контакти
- пружинні або пластинчасті — залежно від виконання
- Матеріал корпусу
- пластик
Детальний опис та особливості
Вибір послідовної або паралельної схеми
Позначення S показує кількість послідовно з’єднаних секцій, а P — кількість паралельних елементів у секції. Послідовне з’єднання підвищує напругу батареї, тоді як паралельне зберігає клас напруги одного елемента та збільшує сумарну ємність. Фактична напруга залежить від характеристик і рівня заряду встановлених акумуляторів.
Однакова кількість місць не означає однакову електричну схему: двомісний варіант 2S1P і двомісний 1S2P призначені для різних задач. Перед підключенням звірте вибрану топологію з вимогами навантаження, зарядного модуля та BMS.
Монтаж і обслуговування
Знімне встановлення акумуляторів зручне для прототипів, тестових стендів і пристроїв, у яких елементи потрібно періодично виймати. Версії з проводами спрощують кабельне підключення, а виконання без проводів залишає спосіб монтажу на вибір розробника.
Відсік не стабілізує напругу, не обмежує зарядний струм і не замінює контролер захисту. Допустимий струм самого відсіку не заявлений, тому навантаження потрібно підбирати з урахуванням контактів, проводів, нагрівання та характеристик конкретних акумуляторів.
Варіанти виконання
| Кількість місць | Топологія | Номінальна напруга | Виконання | Практична відмінність |
|---|---|---|---|---|
| 1 | 1S1P | 3,7 В | з проводами або без | один акумулятор, напруга однієї секції |
| 2 | 2S1P | 7,4 В | з проводами | два елементи послідовно, підвищена напруга батареї |
| 2 | 1S2P | 3,7 В | без проводів | два елементи паралельно, напруга однієї секції, підвищена ємність батареї |
| 3 | 3S1P | 11,1 В | з проводами | три елементи послідовно, підвищена напруга батареї |

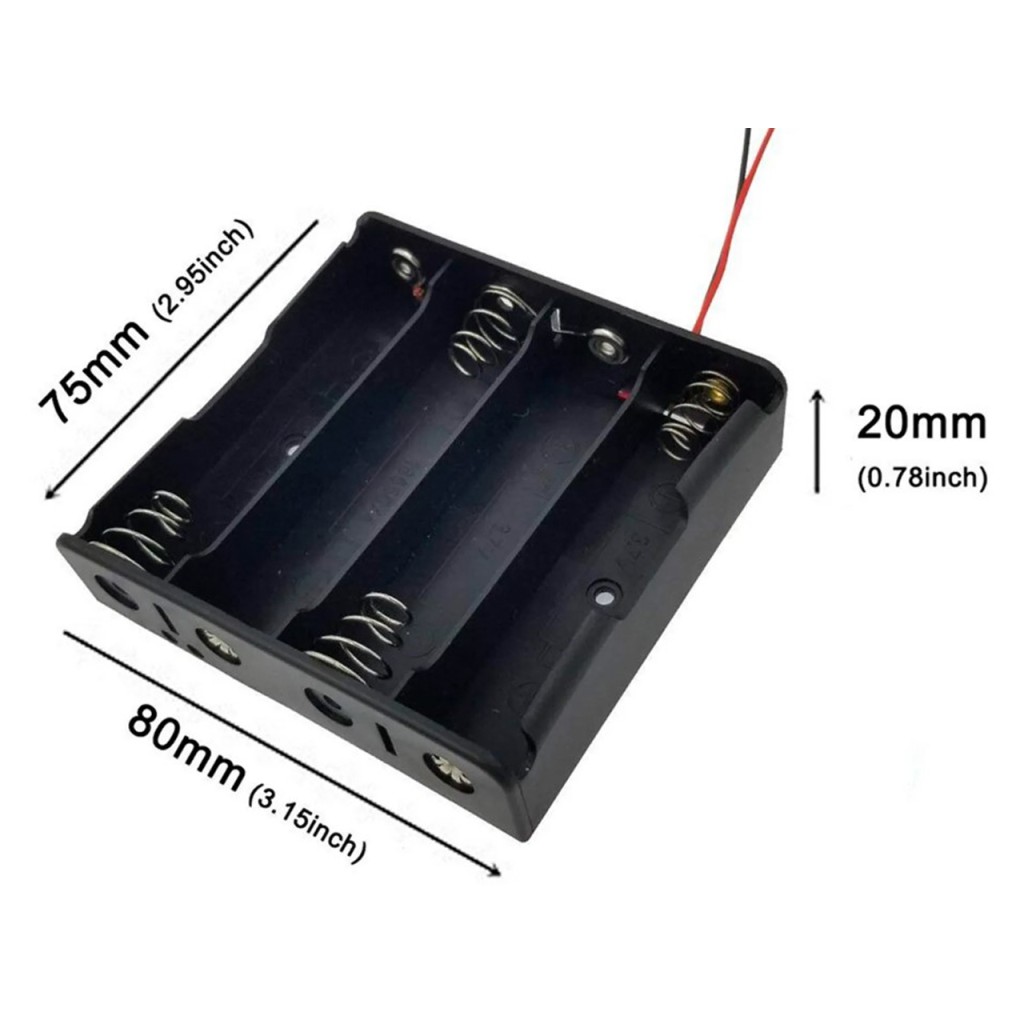

| 4 | 4S1P | 14,8 В | з проводами | чотири елементи послідовно, підвищена напруга батареї |
Напруги в таблиці є номінальними для Li-ion елементів 3,7 В. Фактична напруга змінюється залежно від рівня заряду та характеристик акумуляторів. Комплектація й розташування контактів залежать від обраної версії.
Підійде / не підійде
Підійде
- для прототипів і DIY-пристроїв зі знімними акумуляторами 18650;
- для ремонту або заміни простого батарейного відсіку з відповідною топологією;
- для проєктів, у яких заряджання, захист і перетворення напруги реалізовані окремими модулями;
- коли потрібен вибір від одного елемента до послідовної 4S-збірки.
Не підійде
- як готовий powerbank, зарядний пристрій або BMS;
- для навантаження, якщо потрібний струм перевищує можливості неперевірених контактів чи проводів;
- як заміна відсіку з іншою кількістю секцій або іншою схемою з’єднання;
- для акумулятора, який не встановлюється в посадкове місце без надмірного зусилля.
Приклади застосування
Варіант 1S1P можна використати як змінне джерело живлення для малоспоживального електронного вузла, якщо між акумулятором і пристроєм встановлено потрібний захист та перетворювач напруги.
Варіанти 2S1P, 3S1P або 4S1P дають змогу механічно розмістити послідовну збірку для пристрою з відповідною вхідною напругою. BMS і зарядний пристрій мають бути розраховані на ту саму кількість послідовних секцій.
Двомісний 1S2P підходить для проєкту, якому потрібна напруга однієї Li-ion секції та більша сумарна ємність. Перед паралельним з’єднанням елементи потрібно підбирати за сумісними характеристиками й станом заряду.
Підключення
Оберіть топологію
Визначте потрібну кількість послідовних секцій і не замінюйте 2S1P на 1S2P лише через однакову кількість місць.
Перевірте посадку й полярність
Встановіть справні акумулятори 18650 без надмірного натиску. Звірте позначення «+» і «−» на відсіку та елементах.
Під’єднайте захист і заряджання
З’єднайте відсік із BMS та зарядним модулем за схемою саме для 1S, 2S, 3S або 4S. У версії без проводів не допускайте тривалого перегрівання контактів і пластикового корпусу під час монтажу.
Перевірте збірку до навантаження
Мультиметром перевірте полярність і напругу на виході. Перший запуск виконуйте з контрольованим струмом та спостерігайте за нагріванням контактів і проводів.
Обмеження та безпека
Не допускайте короткого замикання
Не замикайте контакти відсіку металевими предметами та не працюйте з оголеними провідниками при встановлених акумуляторах. Пошкоджені, деформовані або перегріті елементи не використовуйте.
Захист і заряджання встановлюються окремо
Для Li-ion батареї використовуйте BMS і зарядний пристрій, розраховані на вибрану топологію та характеристики елементів. Відсік самостійно не захищає батарею від перезаряду, надмірного розряду чи перевантаження.
Струмове навантаження потрібно перевірити
Допустимий струм контактів і проводів не заявлений. Не використовуйте відсік у високострумовому пристрої без окремої перевірки падіння напруги та нагрівання під реальним навантаженням.
Механічна сумісність залежить від акумулятора
Перед складанням звірте фактичні розміри елемента з посадковим місцем. Акумулятор не слід втискати силою або встановлювати так, щоб контакти чи оболонка деформувалися.
Сумісні товари та аксесуари
Для встановлення можна розглянути акумулятор CX XNY 18650 розміром Ø18 × 65 мм. Перед складанням перевірте механічну посадку та відповідність його електричних характеристик вашому навантаженню.
Плату захисту вибирайте за кількістю послідовних секцій: BMS 1S GB-326, BMS 2S HX-2S-D01, BMS 3S HX-3S-FL20 або BMS 4S. Номінал BMS за струмом не означає, що відсік витримує такий самий струм: можливості контактів і проводів перевіряються окремо.
Для заряджання одноелементної 1S-конфігурації доступний модуль TP4056 для Li-ion. Він не призначений для послідовних збірок 2S, 3S або 4S.
FAQ
Чим відрізняються двомісні 2S1P і 1S2P?
2S1P з’єднує два елементи послідовно та підвищує напругу батареї. 1S2P з’єднує їх паралельно, зберігаючи клас напруги одного елемента й збільшуючи сумарну ємність.
Чи заряджає відсік акумулятори?
Ні. Батарейний відсік лише утримує елементи та формує електричне з’єднання. Для заряджання й захисту потрібні окремі модулі, сумісні з кількістю секцій.
Чи підійде будь-який акумулятор із позначенням 18650?
Формат 18650 є базовою вимогою, але перед використанням потрібно перевірити фактичну посадку конкретного елемента. Не встановлюйте акумулятор силою та не допускайте деформації його оболонки.
Чи можна використовувати відсік для великого струму?
Допустимий струм відсіку не заявлений. Для такого застосування спочатку перевірте нагрівання контактів і проводів, падіння напруги та відповідність усіх компонентів реальному навантаженню.
