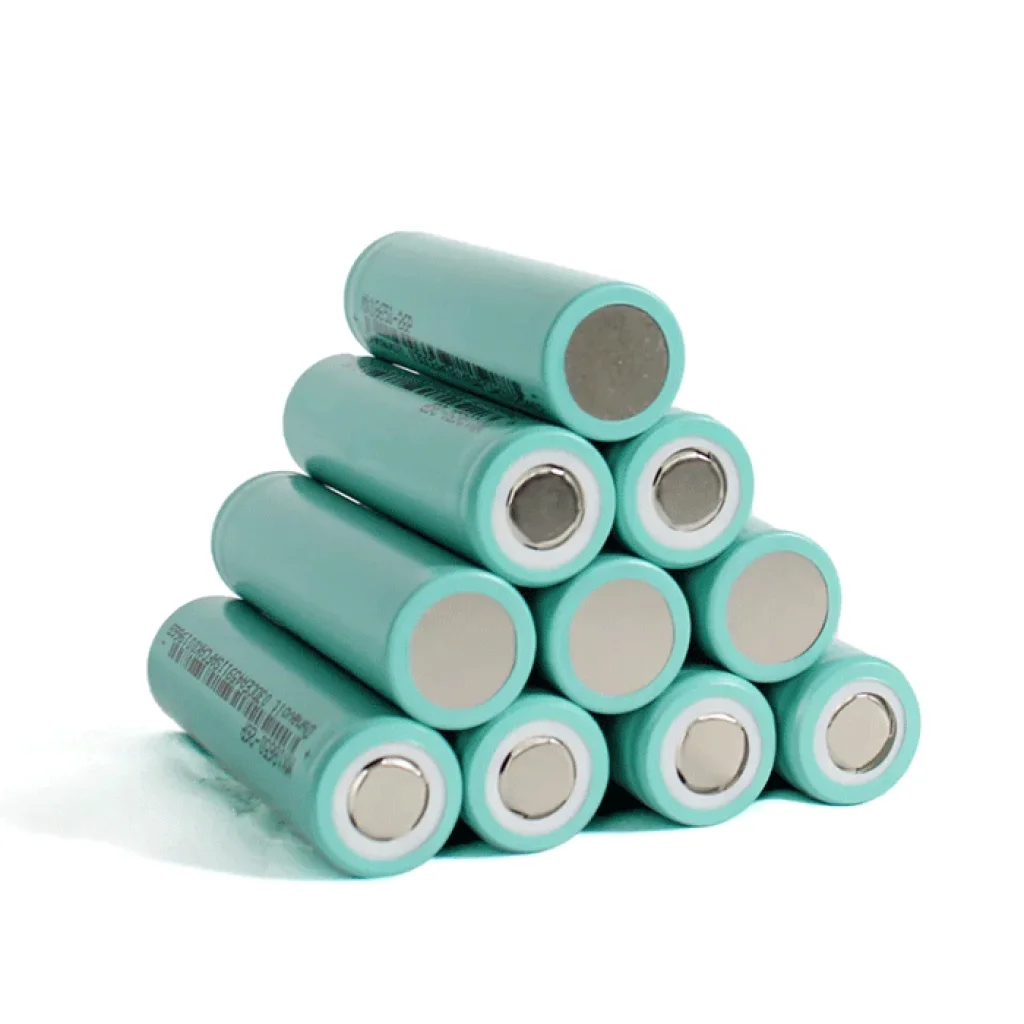

Коротко про акумулятор 18650 на 2600 мА·год

Акумулятор Li-ion 18650 на 2600 мА·год призначений для портативної електроніки, ліхтарів, powerbank-модулів та інших пристроїв, розрахованих на один літій-іонний елемент. Напруга повного заряду становить 4,2 В, розміри — Ø18 × 65 мм.

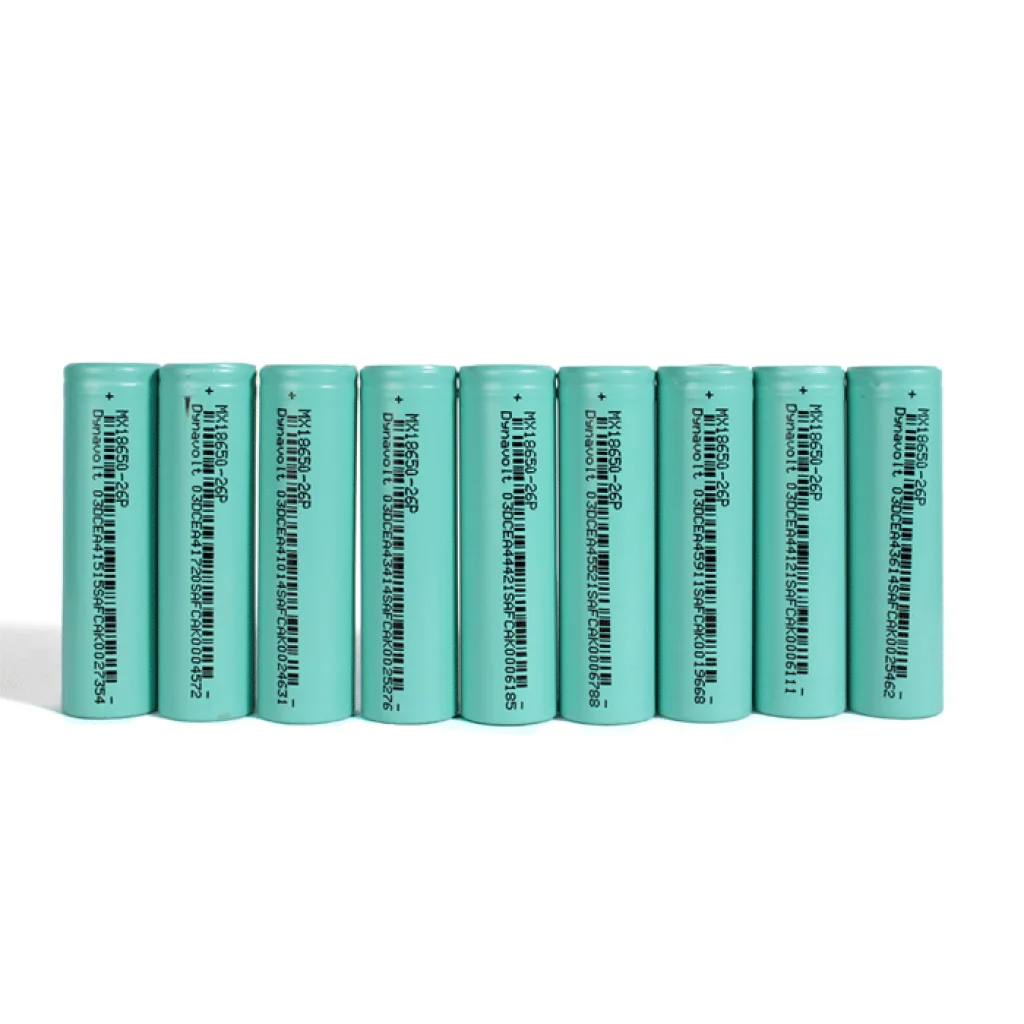

Маркування оболонки може бути MX 18650-26P або SWY 18650 2.6Ah залежно від партії. Обирайте цей товар за форматом, ємністю та класом напруги, а не для заміни, де виробник пристрою вимагає конкретний бренд, струмову версію або точне маркування.

Ключові характеристики

Тип: перезаряджуваний Li-ion акумулятор
Типорозмір: 18650
Ємність: 2600 мА·год
Номінальне позначення напруги: 3,6 або 3,7 В залежно від маркування партії
Напруга повного заряду: 4,2 В
Робочий діапазон: 2,5–4,2 В; нижню межу не слід використовувати як звичайну точку відсікання
Максимальний струм розряду: не уніфікований для змінного маркування; потребує перевірки конкретного елемента
Розміри: Ø18 × 65 мм
Стан: новий
Вбудований захист: не заявлений; потрібен зовнішній захисний контур

Детальний опис та особливості

Напруга та сумісність

Акумулятор працює як одна Li-ion секція 1S. Позначення 3,6 і 3,7 В описують той самий клас одноелементної літій-іонної системи, але пристрій, зарядний контролер і захист мають бути розраховані на напругу до 4,2 В при повному заряді.

Значення 2,5 В є нижньою межею, а не рекомендованою ціллю для кожного циклу. Для меншого ризику глибокого розряду налаштовуйте відсікання навантаження на 2,75 В або вище та враховуйте просідання напруги під струмом.

Струмове навантаження

Допустимий струм може відрізнятися між елементами з маркуванням MX і SWY. Не використовуйте характеристики іншої моделі лише через однакові формат 18650 та ємність 2600 мА·год. Перед установленням у потужний ліхтар, інструмент, електротранспорт або батарейну збірку звірте повне маркування та паспортний струм конкретного елемента.

Якщо допустимий струм не встановлено, використовуйте акумулятор лише в малострумовому пристрої з обмеженням струму. BMS, тримач, проводи й контакти також повинні витримувати робочі та пускові імпульси навантаження.

Механічна посадка

Розміри Ø18 × 65 мм відповідають базовому формату 18650. Перед установленням перевірте довжину відсіку, полярність і форму контактів. Захищені 18650 або елементи з виступним плюсовим контактом можуть бути довшими та не завжди встановлюються в те саме посадкове місце.

Підійде / не підійде

Підійде

для ліхтаря або портативного пристрою, розрахованого на знімний Li-ion 18650;
для одноелементного вузла 1S із зарядним контролером на 4,2 В та окремим захистом;
для powerbank-модуля після перевірки допустимого струму акумулятора й контролера;
для малострумової автономної електроніки зі стабілізатором, який приймає повний діапазон напруги Li-ion 1S.

Не підійде

для пристрою, де потрібні конкретні MX 18650-26P, SWY або інше гарантоване маркування;
для високострумового навантаження без перевірки характеристик фактично отриманого елемента;
як пряма заміна AA, AAA, LiFePO4 або акумулятора з іншою напругою чи хімією;
для пристрою, якому потрібен захищений або довший 18650, без перевірки механічної посадки;
для використання без BMS або іншого сумісного захисту від аварійних режимів.

Приклади застосування

Ліхтар із одним 18650

Акумулятор можна встановити в ліхтар із посадковим місцем Ø18 × 65 мм і драйвером для Li-ion 1S. Струм драйвера має відповідати маркуванню конкретного елемента.

Саморобний powerbank

Елемент може працювати з 1S powerbank-контролером, який заряджає до 4,2 В, захищає батарею та підвищує напругу до 5 В. Не очікуйте заданої вихідної потужності без перевірки струму акумулятора й ККД перетворювача.

Автономний датчик або контролер

Для малоспоживальної електроніки використовуйте стабілізатор із вхідним діапазоном, що охоплює зміну напруги Li-ion елемента, і відсікання глибокого розряду.

Підключення та перший запуск

Огляньте оболонку
Не використовуйте акумулятор із розривами термоусадки, вм’ятинами, корозією, слідами витікання або перегрівання.
Прочитайте маркування
Зафіксуйте модель і всі струмові позначення фактично отриманого елемента. Для потужного навантаження використовуйте лише підтверджені характеристики саме цього маркування.
Перевірте пристрій
Звірте формат 18650, полярність, механічну посадку, сумісність із Li-ion 1S і максимальний струм споживання.
Додайте заряджання та захист
Використовуйте контролер CC/CV із завершенням заряду на 4,2 В і захист від перезаряду, глибокого розряду, перевантаження та короткого замикання.
Виконайте контрольний цикл
Перші заряджання та роботу під навантаженням проводьте під наглядом. Контролюйте струм, напругу й температуру акумулятора, проводів, контактів і захисної плати.

Обмеження та безпека

Не використовуйте як незахищену побутову батарейку

Елемент 18650 має відкриті контакти та повинен працювати всередині сумісного пристрою або захищеного батарейного вузла. Контакт із ключами, монетами чи іншими металевими предметами може спричинити коротке замикання, перегрівання та займання.^[1]

Не допускайте короткого замикання та переполюсовки

Не замикайте контакти, не проколюйте, не стискайте й не нагрівайте акумулятор. До підключення перевірте «+» і «−» мультиметром та ізолюйте відкриті провідники.

Заряджайте тільки до 4,2 В

Використовуйте зарядний контролер для Li-ion 1S з алгоритмом CC/CV. Не підключайте акумулятор безпосередньо до блока живлення й не покладайтеся на зарядний модуль без окремого захисного контуру, якщо захист не входить до його конструкції.

Не змішуйте різні елементи

Не об’єднуйте MX, SWY, уживані та інші акумулятори в одну паралельну або послідовну збірку без професійного підбору за моделлю, ємністю, напругою, внутрішнім опором і станом.

Припиніть використання за ознак несправності

Від’єднайте заряджання й навантаження, якщо акумулятор деформувався, має пошкоджену оболонку, незвично нагрівається, пахне або працює нестабільно. Пошкоджений елемент повторно не використовуйте.

Сумісні товари та аксесуари

Для знімного монтажу можна обрати батарейний відсік для 18650 з потрібною кількістю місць і схемою з’єднання.

Для малострумового одноелементного вузла доступні зарядний модуль TP4056 на 1 А та плата захисту BMS 1S GB-326. GB-326 має струмове відсікання 3 А, тому робочий і пусковий струми навантаження повинні залишатися нижче цього порога.

FAQ

Яке маркування буде на акумуляторі?

Залежно від партії оболонка може мати маркування MX 18650-26P або SWY 18650 2.6Ah. Якщо для ремонту потрібна конкретна модель, цей товар без попереднього уточнення не підходить.

Чи однакові позначення 3,6 і 3,7 В?

Для цього товару обидва позначення належать до класу Li-ion 1S із напругою повного заряду 4,2 В. Сумісність визначайте за повним діапазоном напруги, хімією та вимогами пристрою.

Який максимальний струм розряду?

Єдине значення для змінного маркування не гарантується. Перевірте специфікацію фактично отриманого елемента; без неї використовуйте акумулятор лише в малострумовому навантаженні.

Чи можна заряджати модулем TP4056?

Так, TP4056 підходить для одного Li-ion елемента 1S із напругою повного заряду 4,2 В. Перевірте полярність і переконайтеся, що батарейний вузол має потрібний захист.

Чи підійде акумулятор до будь-якого пристрою на 18650?

Ні. Потрібно звірити посадку, форму контактів, наявність захисту, допустимий струм і робочий діапазон напруги конкретного пристрою.

Документи та джерела

U.S. Consumer Product Safety Commission, попередження щодо окремих незахищених елементів 18650, 8 січня 2021 року — ризик короткого замикання, перегрівання та займання.
