Кратко об аккумуляторе 18650 на 2600 мА·ч

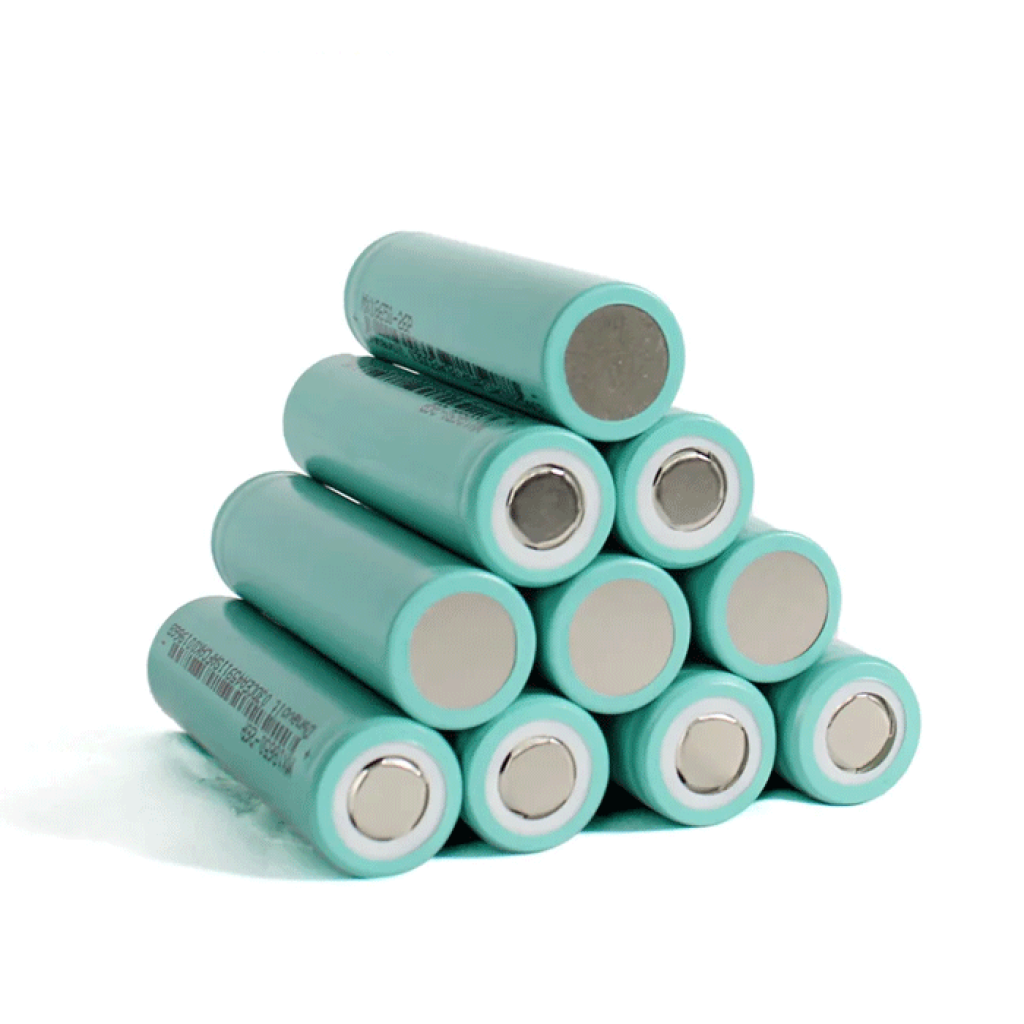

Аккумулятор Li-ion 18650 на 2600 мА·ч предназначен для портативной электроники, фонарей, powerbank-модулей и других устройств, рассчитанных на один литий-ионный элемент. Напряжение полного заряда составляет 4,2 В, размеры — Ø18 × 65 мм.

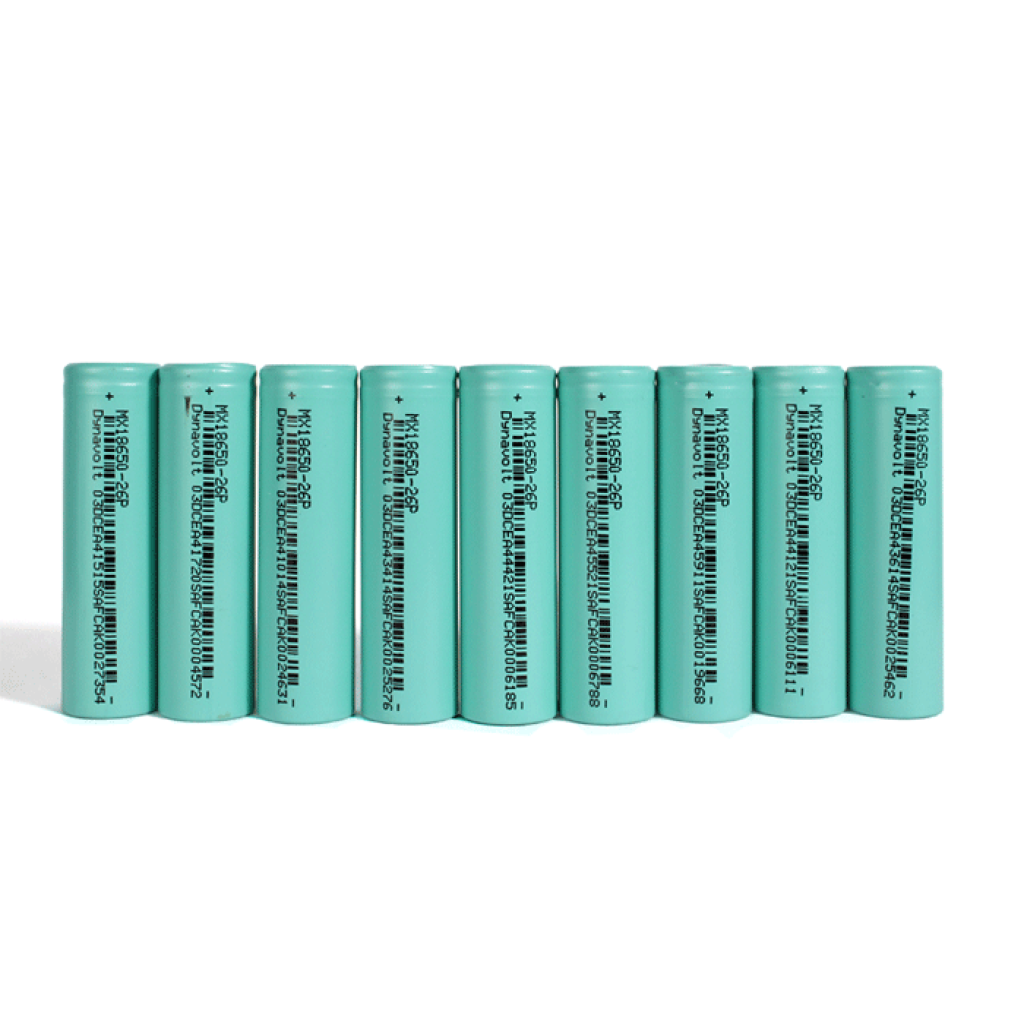

Маркировка оболочки может быть MX 18650-26P или SWY 18650 2.6Ah в зависимости от партии. Выбирайте этот товар по формату, ёмкости и классу напряжения, а не для замены в случаях, когда производитель устройства требует конкретный бренд, токовую версию или точную маркировку.

Ключевые характеристики

Тип: перезаряжаемый Li-ion аккумулятор
Типоразмер: 18650
Ёмкость: 2600 мА·ч
Номинальное обозначение напряжения: 3,6 или 3,7 В в зависимости от маркировки партии
Напряжение полного заряда: 4,2 В
Рабочий диапазон: 2,5–4,2 В; нижний предел не следует использовать как обычную точку отсечки
Максимальный ток разряда: не унифицирован для изменяющейся маркировки; требует проверки конкретного элемента
Размеры: Ø18 × 65 мм
Состояние: новый
Встроенная защита: не заявлена; необходим внешний защитный контур

Подробное описание и особенности

Напряжение и совместимость

Аккумулятор работает как одна Li-ion секция 1S. Обозначения 3,6 и 3,7 В описывают один и тот же класс одноэлементной литий-ионной системы, но устройство, контроллер заряда и защита должны быть рассчитаны на напряжение до 4,2 В при полном заряде.

Значение 2,5 В является нижним пределом, а не рекомендуемой целью для каждого цикла. Для снижения риска глубокого разряда настраивайте отсечку нагрузки на 2,75 В или выше и учитывайте просадку напряжения под током.

Токовая нагрузка

Допустимый ток может отличаться между элементами с маркировкой MX и SWY. Не используйте характеристики другой модели только из-за одинаковых формата 18650 и ёмкости 2600 мА·ч. Перед установкой в мощный фонарь, инструмент, электротранспорт или аккумуляторную сборку сверьте полную маркировку и паспортный ток конкретного элемента.

Если допустимый ток не установлен, используйте аккумулятор только в слаботочном устройстве с ограничением тока. BMS, держатель, провода и контакты также должны выдерживать рабочие и пусковые импульсы нагрузки.

Механическая установка

Размеры Ø18 × 65 мм соответствуют базовому формату 18650. Перед установкой проверьте длину отсека, полярность и форму контактов. Защищённые 18650 или элементы с выступающим плюсовым контактом могут быть длиннее и не всегда устанавливаются в то же посадочное место.

Подойдёт / не подойдёт

Подойдёт

для фонаря или портативного устройства, рассчитанного на съёмный Li-ion 18650;
для одноэлементного узла 1S с контроллером заряда на 4,2 В и отдельной защитой;
для powerbank-модуля после проверки допустимого тока аккумулятора и контроллера;
для слаботочной автономной электроники со стабилизатором, принимающим полный диапазон напряжения Li-ion 1S.

Не подойдёт

для устройства, где требуются конкретные MX 18650-26P, SWY или другая гарантированная маркировка;
для высокотоковой нагрузки без проверки характеристик фактически полученного элемента;
как прямая замена AA, AAA, LiFePO4 или аккумулятора с другим напряжением либо химическим составом;
для устройства, которому требуется защищённый или более длинный 18650, без проверки механической установки;
для использования без BMS или другой совместимой защиты от аварийных режимов.

Примеры применения

Фонарь с одним 18650

Аккумулятор можно установить в фонарь с посадочным местом Ø18 × 65 мм и драйвером для Li-ion 1S. Ток драйвера должен соответствовать маркировке конкретного элемента.

Самодельный powerbank

Элемент может работать с 1S powerbank-контроллером, который заряжает до 4,2 В, защищает батарею и повышает напряжение до 5 В. Не рассчитывайте на заданную выходную мощность без проверки тока аккумулятора и КПД преобразователя.

Автономный датчик или контроллер

Для электроники с низким энергопотреблением используйте стабилизатор с входным диапазоном, охватывающим изменение напряжения Li-ion элемента, и отсечку глубокого разряда.

Подключение и первый запуск

Осмотрите оболочку
Не используйте аккумулятор с разрывами термоусадки, вмятинами, коррозией, следами утечки или перегрева.
Прочитайте маркировку
Зафиксируйте модель и все токовые обозначения фактически полученного элемента. Для мощной нагрузки используйте только подтверждённые характеристики именно этой маркировки.
Проверьте устройство
Сверьте формат 18650, полярность, механическую установку, совместимость с Li-ion 1S и максимальный ток потребления.
Добавьте зарядку и защиту
Используйте контроллер CC/CV с завершением заряда при 4,2 В и защиту от перезаряда, глубокого разряда, перегрузки и короткого замыкания.
Выполните контрольный цикл
Первые зарядки и работу под нагрузкой проводите под наблюдением. Контролируйте ток, напряжение и температуру аккумулятора, проводов, контактов и защитной платы.

Ограничения и безопасность

Не используйте как незащищённую бытовую батарейку

Элемент 18650 имеет открытые контакты и должен работать внутри совместимого устройства или защищённого аккумуляторного узла. Контакт с ключами, монетами или другими металлическими предметами может привести к короткому замыканию, перегреву и возгоранию.^[1]

Не допускайте короткого замыкания и переполюсовки

Не замыкайте контакты, не прокалывайте, не сдавливайте и не нагревайте аккумулятор. Перед подключением проверьте «+» и «−» мультиметром и изолируйте открытые проводники.

Заряжайте только до 4,2 В

Используйте контроллер заряда для Li-ion 1S с алгоритмом CC/CV. Не подключайте аккумулятор непосредственно к блоку питания и не полагайтесь на зарядный модуль без отдельного защитного контура, если защита не входит в его конструкцию.

Не смешивайте разные элементы

Не объединяйте MX, SWY, бывшие в употреблении и другие аккумуляторы в одну параллельную или последовательную сборку без профессионального подбора по модели, ёмкости, напряжению, внутреннему сопротивлению и состоянию.

Прекратите использование при признаках неисправности

Отключите зарядку и нагрузку, если аккумулятор деформировался, имеет повреждённую оболочку, необычно нагревается, издаёт запах или работает нестабильно. Повреждённый элемент повторно не используйте.

Совместимые товары и аксессуары

Для съёмного монтажа можно выбрать батарейный отсек для 18650 с нужным количеством мест и схемой соединения.

Для слаботочного одноэлементного узла доступны зарядный модуль TP4056 на 1 А и плата защиты BMS 1S GB-326. GB-326 имеет токовую отсечку 3 А, поэтому рабочий и пусковой токи нагрузки должны оставаться ниже этого порога.

FAQ

Какая маркировка будет на аккумуляторе?

В зависимости от партии оболочка может иметь маркировку MX 18650-26P или SWY 18650 2.6Ah. Если для ремонта нужна конкретная модель, этот товар без предварительного уточнения не подходит.

Одинаковы ли обозначения 3,6 и 3,7 В?

Для этого товара оба обозначения относятся к классу Li-ion 1S с напряжением полного заряда 4,2 В. Совместимость определяйте по полному диапазону напряжения, химическому составу и требованиям устройства.

Какой максимальный ток разряда?

Единое значение для изменяющейся маркировки не гарантируется. Проверьте спецификацию фактически полученного элемента; без неё используйте аккумулятор только со слаботочной нагрузкой.

Можно ли заряжать модулем TP4056?

Да, TP4056 подходит для одного Li-ion элемента 1S с напряжением полного заряда 4,2 В. Проверьте полярность и убедитесь, что аккумуляторный узел имеет необходимую защиту.

Подойдёт ли аккумулятор к любому устройству на 18650?

Нет. Необходимо сверить посадочное место, форму контактов, наличие защиты, допустимый ток и рабочий диапазон напряжения конкретного устройства.

Документы и источники

U.S. Consumer Product Safety Commission, предупреждение об отдельных незащищённых элементах 18650, 8 января 2021 года — риск короткого замыкания, перегрева и возгорания.
