DIY POWER BANK
Введение
Сейчас наверное в каждом аккумуляторном девайсе стоят аккумуляторы 18650. И когда девайс уже не нужен или сломался навсегда, достаются аккумуляторы. Так делает каждый (точно я). И вот у меня завалялось несколько аккумуляторов, которые нужно было куда-то деть. Поэтому решил сделать power bank, нужно чтобы он не отключался при малых токах потребления (например для питания Arduino), имел много протоколов зарядки и был как можно меньше по размерам. И чтобы все это можно было заказать на 1 сайте, а именно myproject.com.ua.
Основные компоненты:
- Модуль на TPS61088 - 1521
- Модуль зарядки аккумуляторов IP2312 - 1518
- Индикатор заряда 1s - 1535
- Контроллер защиты аккумулятора - 1155
- Аккумуляторы 18650 4шт - 1451
- Кольца на + 4шт - 1445
- Корпус напечатанный
Схема подключения:
Как видим ничего сложного, все модули между собой параллельно подключены + к +, - к -. Аккумуляторы тоже между собой так же. На вход контроллера зарядки к B+ B- подключены аккумуляторы, а на выход с контроллера Р+ и P- все наши модули. Контроллер зарядки служит чтобы отключать наши аккумуляторы от питания при напряжении меньше 3в. Плата TPS61088 была выбрана не случайно. У нее хороший КПД преобразования напряжения, защита по температуре, много протоколов зарядки поддерживается, и не отключается при низких токах потребления.
На плате зарядки IP2312 нужно убрать 1 резистор, чтобы снизить ток зарядки с 3А до 2А. Снизив ток добавляется КПД при зарядке, судя по даташиту производителя. Ну и при зарядке на 2А не так греется плата.
Пошаговая инструкция по сборке
Прежде всего, нужно примерить все на свои места. Чтобы разъёмы модулей входили в отверстия на корпусе, модули будем крепить на двусторонний скотч.
После примерки и подгонки всех модулей, нужно залить в отверстие прозрачный клей или термоклей, чтобы была видна индикация заряда IP2312.
Далее перейдем к сборке аккумулятора. Нужно зарядить до одинакового напряжения все аккумуляторы, с разницей не более 0,2в. Наклеить защитные кольца на + аккумулятора. И с помощью точечной сварки, соединяем все + между собой, и также все -, но после соединения по середине между аккумуляторами перерезаем ленту которая соединяет - и разворачиваем аккумуляторы как на фото.
Для того чтобы соединить все -- между собой я пустил провод 20AWG сверху по середине и снизу посередине. И прихватил изолентой для того чтобы он не выпрыгивал.
Аккумулятор пока в сторону, вставляем индикатор напряжения в свое место, и с помощью клея фиксируем его. Я использовал Axfix 705.
Далее устанавливаем плату зарядки аккумуляторов IP2312. Припаиваем 2 провода к выходу из модуля и параллельно подпаиваем наш установленный индикатор. Наклеиваем скотч на ровную поверхность платы IP2312 и другой стороной крепим на место.
Теперь переходим на другую сторону и таким же образом припаиваем наш модуль зарядки девайсов TPS61088. 2 провода от модуля зарядки и еще 2 свободных провода на аккумулятор
После того как аккуратно уложили провода, возвращаемся к аккумуляторам. Подпаиваем контроллер защиты аккумуляторов как показано на схеме. И к выходам P+ и P- подключаем наши провода которые идут с TPS61088.
Очень хорошо все изолируем от аккумулятора и контроллера зарядки. Проверяем заряд аккумуляторов и выход для зарядки девайсов также просматриваем индикацию заряда. Если все хорошо, можно накрывать крышкой и закручивать винты М3*6-8.

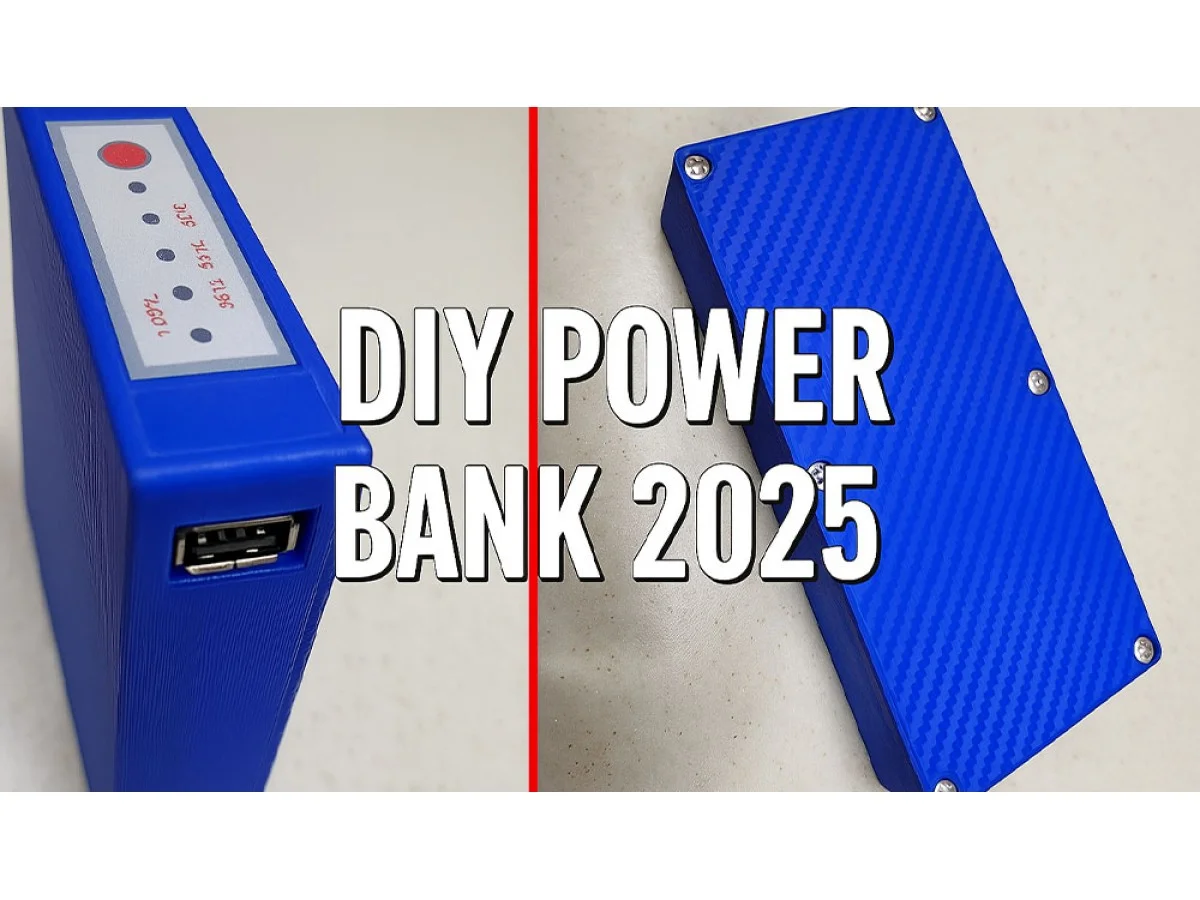

Вот такой хороший самодельный Power Bank получился, который имеет честную емкость, вес всего 250 грамм. И емкость которую отдал при разрядке в 1А чуть больше 8А/ч. Очень дешево, все заказывалось в myproject.com.ua.
Нет ничего сложного. На сборку ушло не более 2 часов. Успехов с вашим POWER BANK от myproject.com.ua.
Загрузка модели для 3Д принтера
Для успешного выполнения проекта вам нужно загрузить файл:
