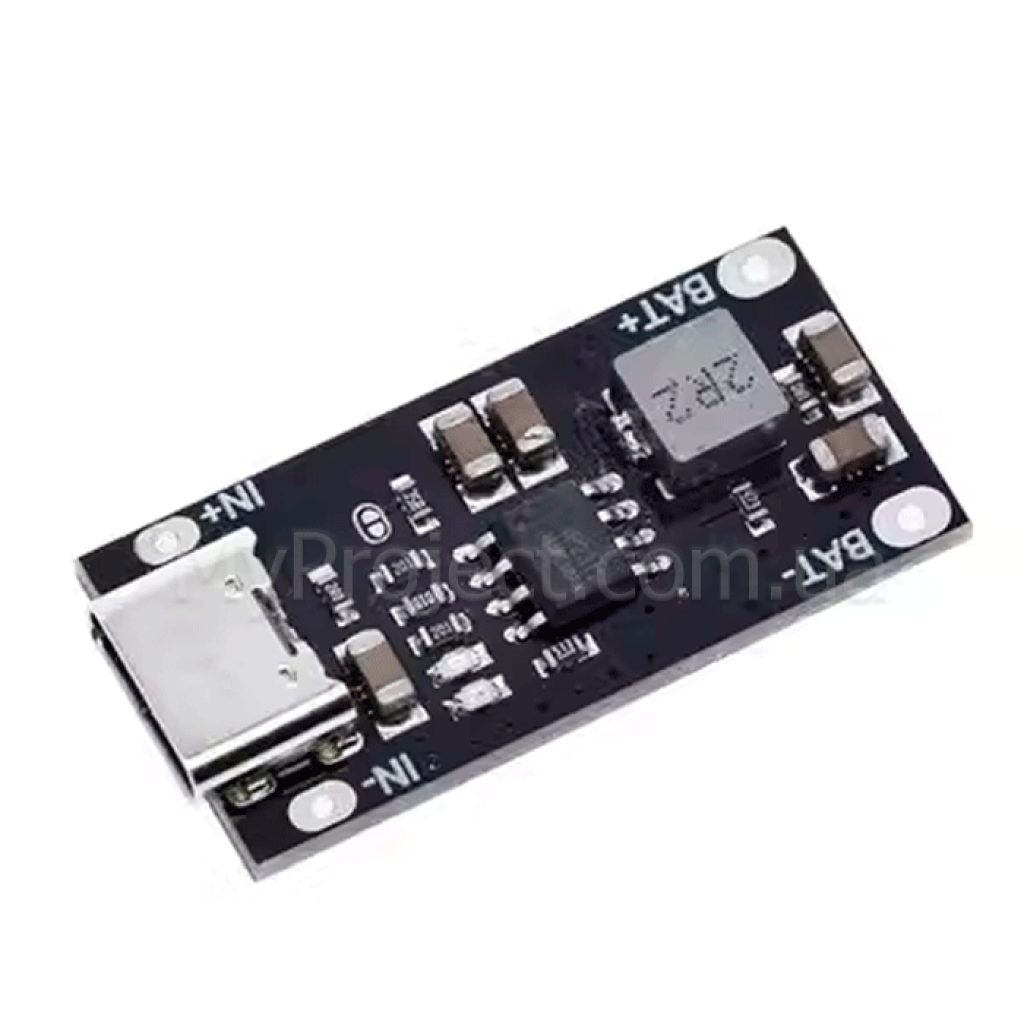

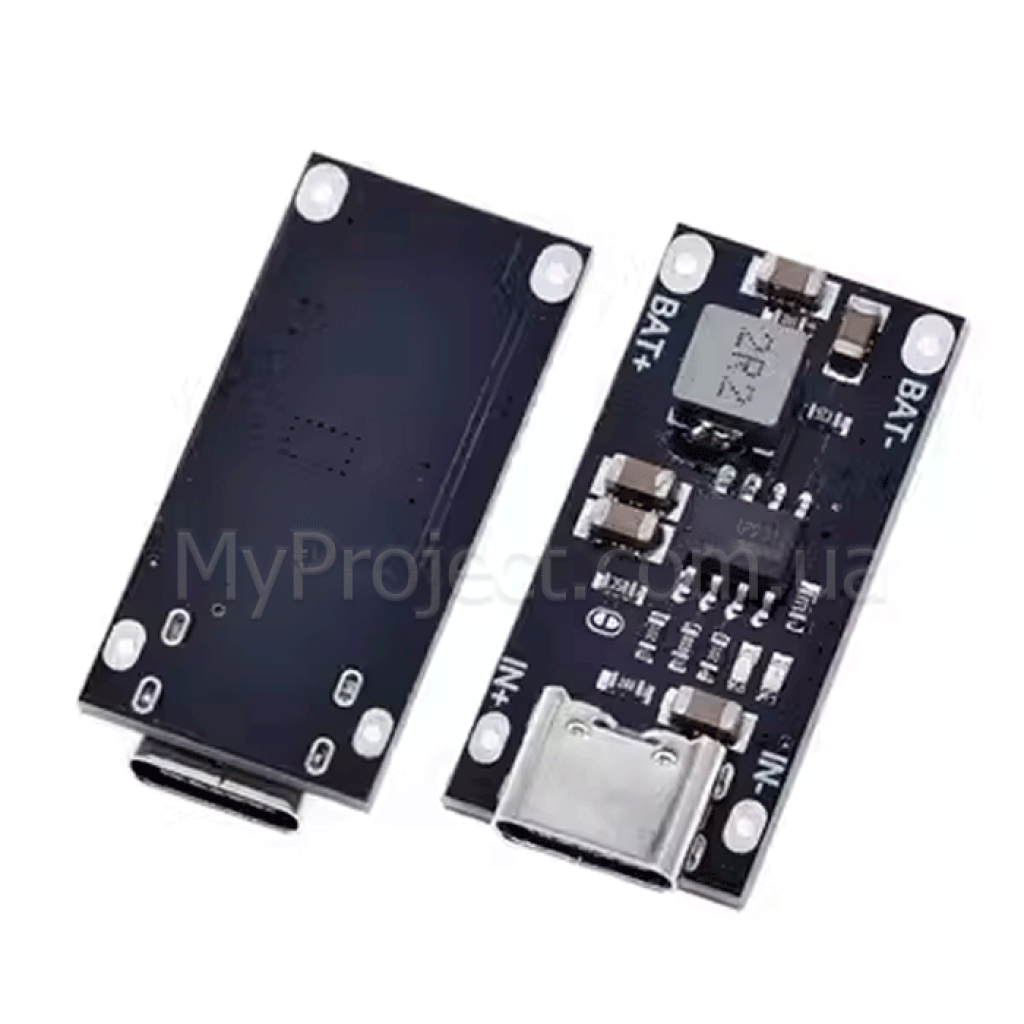

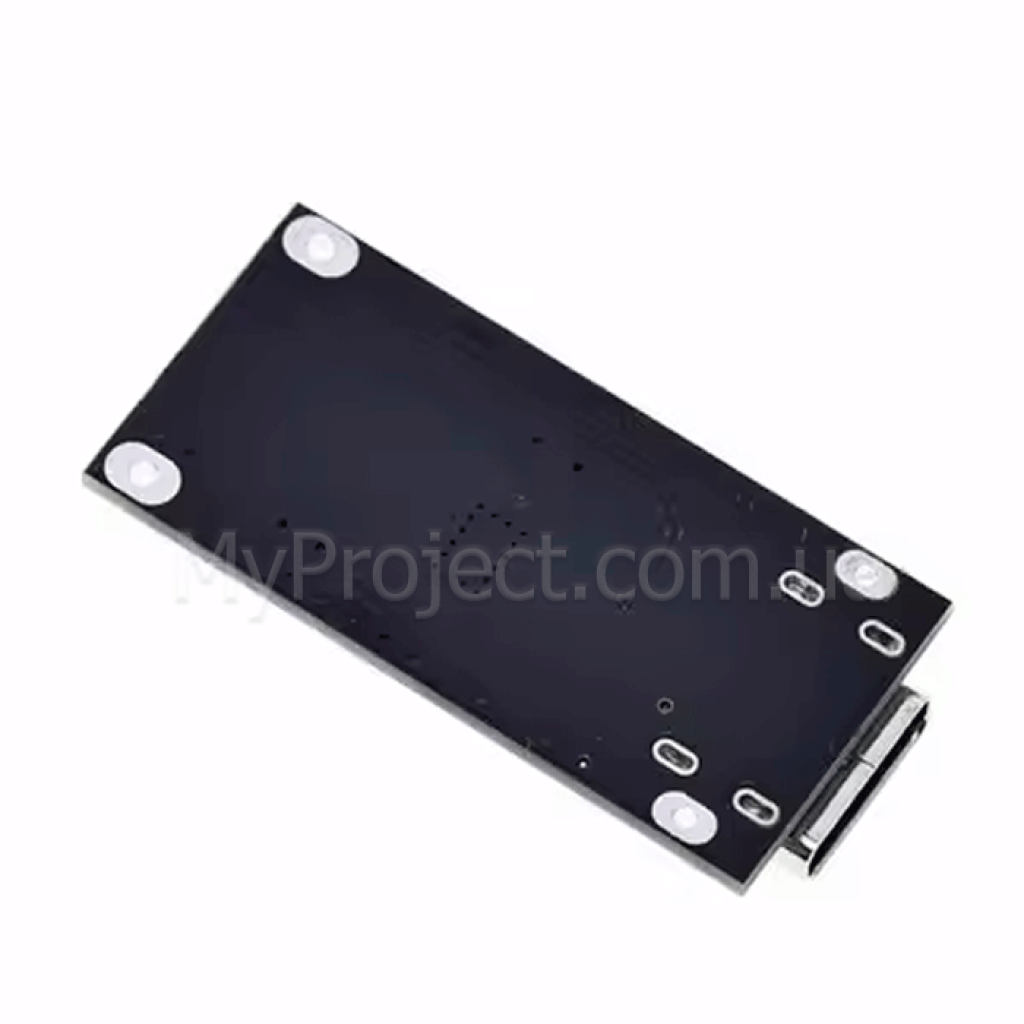

IP 2312 Модуль для зарядки Li-ion 5V 3A Type-C 4.2В/4.35В

Модуль на базе чипа IP2312 - это мощное импульсное зарядное устройство для литий-ионных (Li-ion) аккумуляторов, которое обеспечивает зарядку током до 3А с высокой эффективностью. Благодаря импульсному преобразователю модуль имеет лучший КПД по сравнению с линейными зарядными устройствами, особенно при высоких токах зарядки.

2. Схема подключения

flowchart LR
    PS["Источник питания
    5V USB"] --- USB["USB-C
    Порт"] --- TP["Модуль IP2312"]

    TP --- Bp["B+ (Battery+)"]
    TP --- Bn["B- (Battery-)"]

    Bp --- BATp["Аккумулятор +"]
    Bn --- BATn["Аккумулятор -"]

    TP --- LEDr["LED Красный
    (Зарядка)"]

    TP --- LEDg["LED Зеленый
    (Заряжено)"]

    TP --- R_ICHG["R_ICHG
    Резистор тока"]

    TP --- JMP["Перемычка 4.35V
    (опционально)"]


3. Подключение модуля IP2312

Подключение питания (вход):

1. Подключите качественный блок питания с напряжением 5V к порту USB-C на модуле.
2. Используйте качественный и короткий USB-кабель, способный передавать высокий ток (до 3А) без значительного падения напряжения.
3. Убедитесь, что напряжение питания остается в пределах 4.5V - 5.5V даже под нагрузкой.

Подключение аккумулятора (выход):

1. Определите контакты B+ (Battery Plus) и B- (Battery Minus) на плате модуля.
2. ОЧЕНЬ ВАЖНО: Проверьте полярность аккумулятора перед подключением!
3. Подключите положительный контакт аккумулятора (+) к клемме B+ на модуле.
4. Подключите отрицательный контакт аккумулятора (-) к клемме B- на модуле.
5. Обеспечьте надежное соединение и изоляцию контактов.

4. Индикация режимов работы

• Красный светодиод включен: Идет процесс зарядки аккумулятора.
• Зеленый светодиод включен: Зарядка завершена или модуль в режиме ожидания.
• Оба светодиода выключены: Отсутствует питание модуля или сработала защита.

5. Особенности процесса зарядки

Модуль IP2312 имеет нестандартный алгоритм завершения зарядки:

1. В начале зарядки ток максимальный (до 3А, в зависимости от емкости аккумулятора и блока питания).
2. Когда напряжение аккумулятора приближается к 4.2V, ток начинает постепенно снижаться.
3. При достижении тока примерно 0.5А (вместо стандартных 300мА), модуль переходит в режим периодической проверки:
4. Каждые 4 минуты модуль приостанавливает зарядку и проверяет напряжение холостого хода аккумулятора:
• Если напряжение > 4.15V: зарядка останавливается на 4 минуты, затем снова проверка
• Если напряжение < 4.15V: зарядка продолжается еще 4 минуты
5. Это создает характерные "зубцы" на графике тока в конце процесса зарядки.
6. Аккумулятор можно считать практически полностью заряженным, когда модуль перешел в режим периодической проверки.

6. Настройка параметров модуля (опционально)

Настройка тока зарядки:

По умолчанию модуль имеет максимальный ток зарядки 3А (с резистором 45 kΩ, маркировка "64C" возле 6-й ножки чипа).

Настройка напряжения зарядки:

• 4.2V: Стандартное напряжение зарядки для большинства Li-ion аккумуляторов (по умолчанию).
• 4.35V: Для высоковольтных Li-ion аккумуляторов - активируется запаиванием перемычки на плате (обозначенной как "4.35V").

Контроль температуры:

Модуль поддерживает подключение внешнего NTC термистора к 4-й ножке чипа для мониторинга температуры аккумулятора во время зарядки. Это рекомендуется для высоких токов зарядки (2-3А) или больших аккумуляторов.

7. Сравнение с модулем TP4056

8. Советы и рекомендации

• Выбор аккумулятора: Для максимального использования возможностей модуля (ток до 3А) используйте аккумуляторы большой емкости (6000 мАч и более).
• Качество кабелей: Из-за чувствительности к падению входного напряжения используйте короткие и толстые USB-кабели, особенно при зарядке токами 2-3А.
• Охлаждение: При токе зарядки 3А модуль может нагреваться до ~70-72°C. Обеспечьте вентиляцию или установите небольшой радиатор для длительной работы на максимальных токах.
• Завершение зарядки: Аккумулятор можно считать практически полностью заряженным, когда модуль перешел в режим периодической проверки (появились "зубцы" на графике тока).
• Полярность: Всегда проверяйте полярность аккумулятора несколько раз перед подключением! Переполюсовка мгновенно выводит модуль из строя.

9. Применение

Модуль IP2312 хорошо подходит для:

• Быстрой зарядки аккумуляторов большой емкости
• Проектов, где критична эффективность зарядки
• Систем с ограниченным охлаждением (меньший нагрев по сравнению с линейными)
• Устройств, где важен низкий саморазряд аккумулятора
• Зарядных устройств, работающих от ограниченного источника (например, солнечных панелей с USB-выходом)
