Кратко о BMS 1S 3A

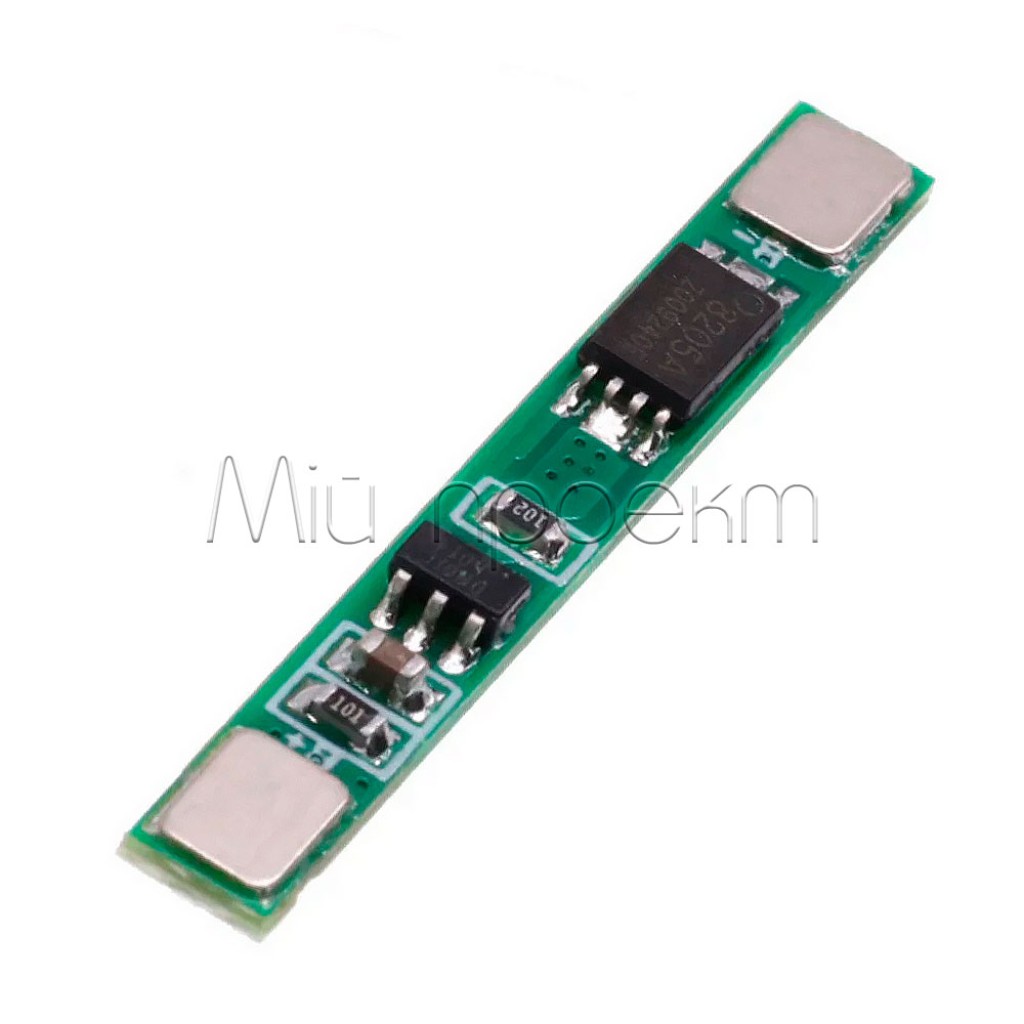

BMS 1S 3A — компактная плата защиты для одного Li-ion элемента в конфигурации 1S с напряжением полного заряда 4,2 В. Она отключает цепь в случае перезаряда, чрезмерного разряда, короткого замыкания или перегрузки по току.
Ключевые характеристики
- Тип
- плата защиты BMS/PCM для Li-ion аккумулятора
- Конфигурация
- 1S, один Li-ion элемент
- Напряжение полного заряда
- 4,2 В
- Отсечка заряда
- 4,25 ± 0,05 В
- Отсечка разряда
- 2,54 ± 0,1 В
- Максимальный непрерывный ток
- 2 А
- Ток срабатывания защиты
- 3 А
- Защитные функции
- от перезаряда, переразряда, короткого замыкания и перегрузки по току
- Размеры платы

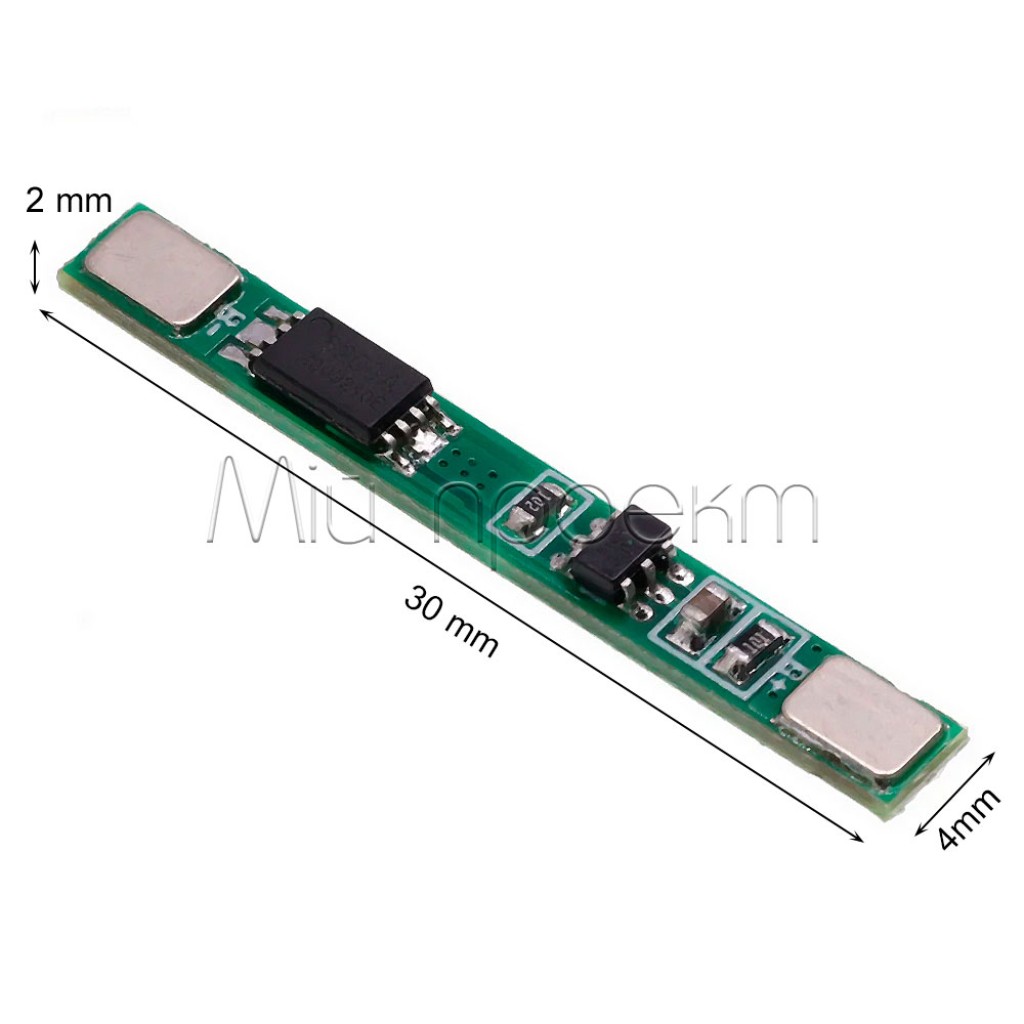

- 30 × 4 × 2 мм
Подробное описание и особенности
Защита аккумуляторного узла 1S
Плата контролирует напряжение Li-ion элемента и ток в цепи. Когда параметры выходят за установленные пределы, BMS отключает зарядку или нагрузку, чтобы ограничить аварийный режим. Пороги 4,25 ± 0,05 В и 2,54 ± 0,1 В являются пределами срабатывания защиты, а не рекомендуемыми точками обычного цикла зарядки и разрядки.
BMS работает как защитный коммутационный узел и не формирует полный алгоритм зарядки Li-ion аккумулятора. Зарядный контроллер должен отдельно ограничивать ток и напряжение в соответствии с характеристиками конкретного элемента.
Как понимать токовые параметры
Непрерывный ток через плату ограничен значением 2 А. Порог 3 А предназначен для срабатывания защиты, поэтому его не следует использовать в качестве рабочего номинала. Нагрузку необходимо подбирать с запасом, учитывая не только среднее потребление, но и кратковременные пусковые импульсы двигателей, преобразователей и ёмкостных входов.
Монтаж в компактный корпус
Размеры 30 × 4 × 2 мм позволяют установить плату в узком батарейном отсеке. Перед монтажом проверьте доступное пространство, расположение контактных площадок и возможность изолировать BMS от металлических частей корпуса.
Подойдёт / не подойдёт
Подойдёт
- для одного Li-ion элемента или батарейного узла 1S с напряжением полного заряда 4,2 В;
- для компактной портативной электроники, автономных датчиков и маломощных контроллеров;
- для светодиодных устройств с драйвером, если рабочий и пусковой токи не превышают возможности платы;
- для ремонта батарейного узла 1S после проверки порогов, размеров и схемы контактов.
Не подойдёт
- для последовательных батарей 2S, 3S и других многосекционных конфигураций;
- для LiFePO4, NiMH и элементов с другой химией или другими порогами напряжения;
- в качестве замены зарядного контроллера, стабилизатора или DC-DC преобразователя;
- для непрерывной нагрузки свыше 2 А или устройств с пусковыми импульсами, которые могут достигать 3 А;
- если плата размером 30 × 4 × 2 мм не соответствует посадочному месту.
Примеры применения
BMS может защищать один Li-ion элемент в сенсорном узле. Необходимое напряжение для электроники формирует отдельный стабилизатор или DC-DC преобразователь, а рабочий ток остаётся ниже 2 А.
Плата подходит для фонаря или LED-модуля на одном Li-ion элементе, если драйвер совместим с напряжением батареи, а его рабочий и пусковой токи имеют запас до порога защиты.
BMS можно использовать для замены платы защиты после сверки химии аккумулятора, порогов отсечки, контактов и габаритов 30 × 4 × 2 мм.
Подключение
Проверьте аккумулятор
Используйте один исправный Li-ion элемент 1S. Не подключайте аккумулятор с другой химией, последовательную сборку или элемент с повреждённой оболочкой, деформацией либо следами перегрева.
Сверьте маркировку контактов

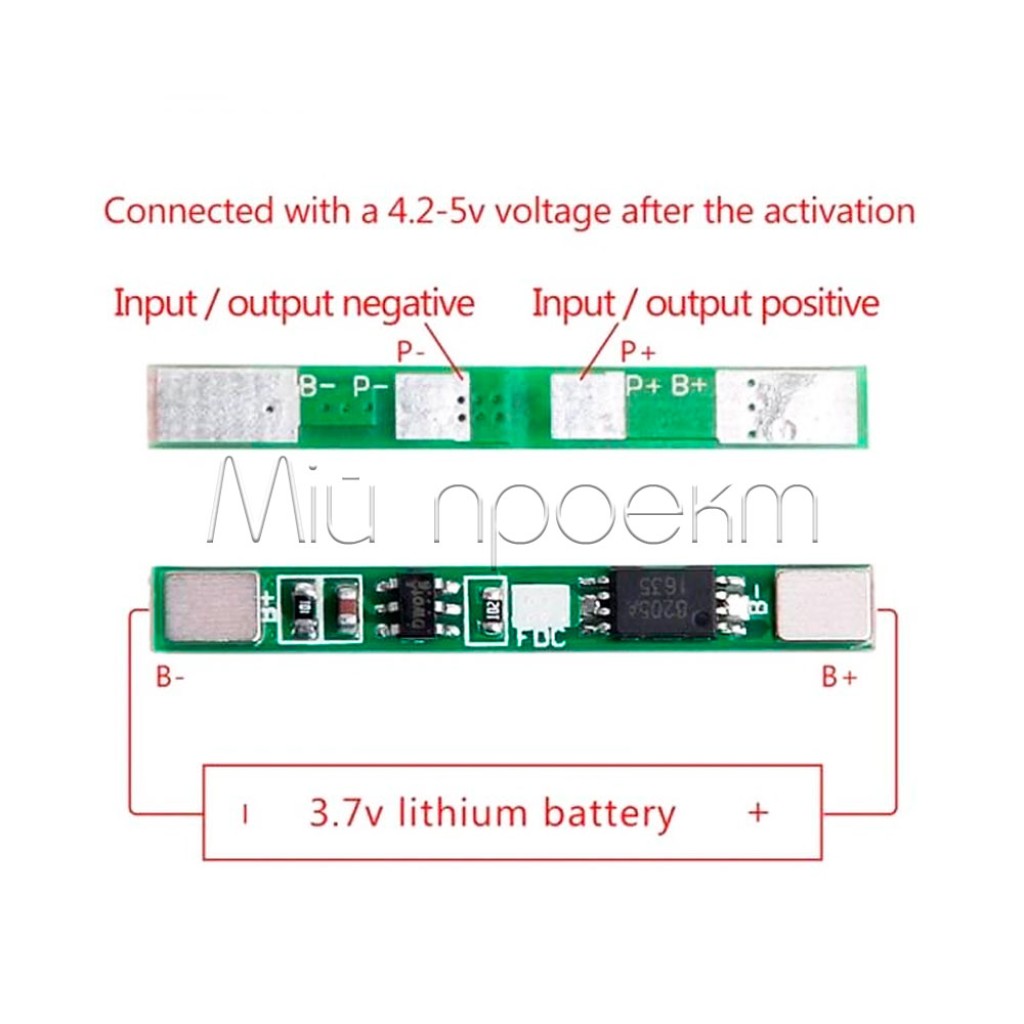

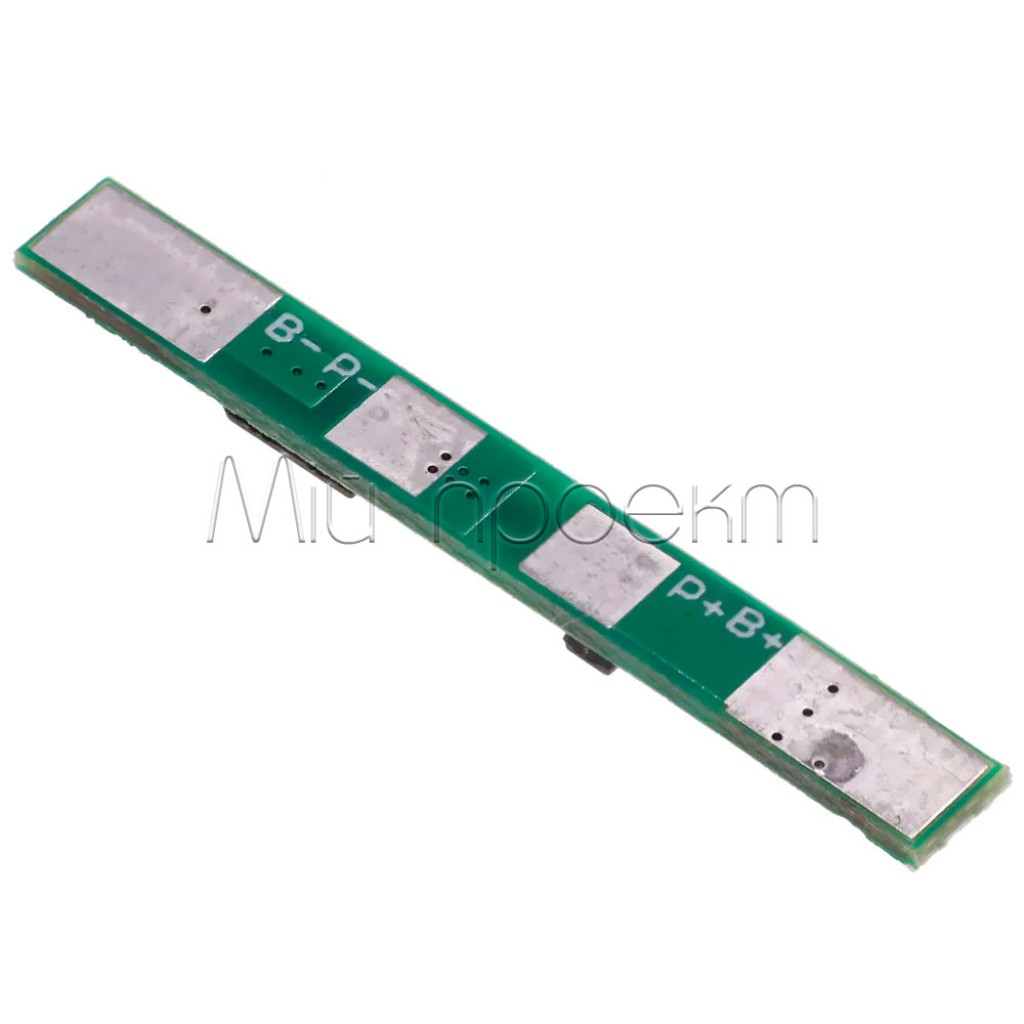

Контакты B+ и B− подключаются к плюсу и минусу аккумулятора, а P+ и P− — к зарядному устройству и нагрузке. Перед пайкой проверьте фактические обозначения на полученной плате и полярность мультиметром.
Добавьте зарядный контроллер
Для зарядки от источника 5 В можно использовать совместимый модуль TP4056 для Li-ion 1S. При выборе его исполнения проверьте наличие собственной защиты, тип разъёма и схему контактов.
Проверьте готовый узел
Перед подключением нагрузки проверьте полярность, выходное напряжение и отсутствие короткого замыкания. Первый запуск выполняйте с ограничением тока и контролем нагрева платы, проводов и аккумулятора.
Ограничения и безопасность
Не допускайте переполюсовки и короткого замыкания
Ошибка полярности или неизолированный контакт могут повредить BMS, проводку либо аккумулятор. Проверяйте B+/B− и P+/P− до подачи питания и не испытывайте защиту преднамеренным коротким замыканием.
Плата защиты не заряжает аккумулятор самостоятельно
Для зарядки необходим отдельный контроллер Li-ion 1S, который ограничивает ток и напряжение. Не подключайте аккумулятор непосредственно к нерегулируемому источнику питания.
Оставляйте запас по току
Не планируйте длительную работу вблизи порога 3 А. Рабочий ток должен оставаться в пределах 2 А с учётом пусковых импульсов, падения напряжения на проводах и контактах, а также нагрева в корпусе.
Используйте только совместимую химию
Плата предназначена для Li-ion 1S с напряжением полного заряда 4,2 В. Для LiFePO4 или другой химии необходима защита с соответствующими порогами.
Изолируйте плату после монтажа
Не допускайте контакта BMS с металлическим корпусом, креплением или оголёнными проводниками. Перед окончательной сборкой проверьте тепловой режим узла под реальной нагрузкой.
Совместимые товары и аксессуары
Для съёмной установки элемента можно выбрать батарейный отсек для 18650 в исполнении 1S1P. В качестве аккумулятора подходящего формата доступен CX XNY 18650 на 2000 мА·ч; перед использованием проверьте допустимый ток элемента для своей нагрузки.
Альтернативы
Если необходима более короткая плата для одного элемента 18650, рассмотрите BMS 1S GB-326 размером 20 × 3,7 × 2,2 мм. Для двух последовательных Li-ion элементов необходима отдельная BMS 2S HW-391/HW-392 с проверкой необходимого исполнения и токовых параметров.
FAQ
Является ли эта BMS зарядным модулем?
Нет. Плата отключает аккумулятор в опасных режимах, но для зарядки необходим отдельный контроллер Li-ion 1S с корректным ограничением тока и напряжения.
Можно ли нагружать плату постоянным током 3 А?
Нет. Максимальный непрерывный ток составляет 2 А, а 3 А — порог срабатывания защиты. Пусковые импульсы нагрузки также не должны достигать этого порога.
Подойдёт ли плата для аккумулятора 18650?
Да, если используется один Li-ion элемент 18650 в конфигурации 1S, а ток, схема контактов и габариты платы соответствуют вашему устройству.
Можно ли подключить два или три элемента последовательно?
Нет. Для батарей 2S, 3S и других последовательных конфигураций необходима BMS, рассчитанная именно на соответствующее количество секций.
