Коротко про BMS 1S 3A
BMS 1S 3A — компактна плата захисту для одного Li-ion елемента в конфігурації 1S із напругою повного заряду 4,2 В. Вона відключає ланцюг у разі перезаряду, надмірного розряду, короткого замикання або перевантаження по струму.
Ключові характеристики
- Тип
- плата захисту BMS/PCM для Li-ion акумулятора
- Конфігурація
- 1S, один Li-ion елемент
- Напруга повного заряду
- 4,2 В
- Відсікання заряду
- 4,25 ± 0,05 В
- Відсікання розряду
- 2,54 ± 0,1 В
- Максимальний безперервний струм
- 2 А
- Струм спрацювання захисту
- 3 А
- Захисні функції
- від перезаряду, перерозряду, короткого замикання та перевантаження по струму
- Розміри плати
- 30 × 4 × 2 мм
Детальний опис та особливості
Захист акумуляторного вузла 1S
Плата контролює напругу Li-ion елемента та струм у ланцюзі. Коли параметри виходять за встановлені межі, BMS відключає заряджання або навантаження, щоб обмежити аварійний режим. Пороги 4,25 ± 0,05 В і 2,54 ± 0,1 В є межами спрацювання захисту, а не рекомендованими точками звичайного циклу заряджання та розряджання.
BMS працює як захисний комутаційний вузол і не формує повний алгоритм заряджання Li-ion акумулятора. Зарядний контролер має окремо обмежувати струм і напругу відповідно до характеристик конкретного елемента.
Як розуміти струмові параметри
Безперервний струм через плату обмежений значенням 2 А. Поріг 3 А призначений для спрацювання захисту, тому його не слід використовувати як робочий номінал. Навантаження потрібно підбирати із запасом, враховуючи не лише середнє споживання, а й короткі пускові імпульси двигунів, перетворювачів та ємнісних входів.
Монтаж у компактний корпус

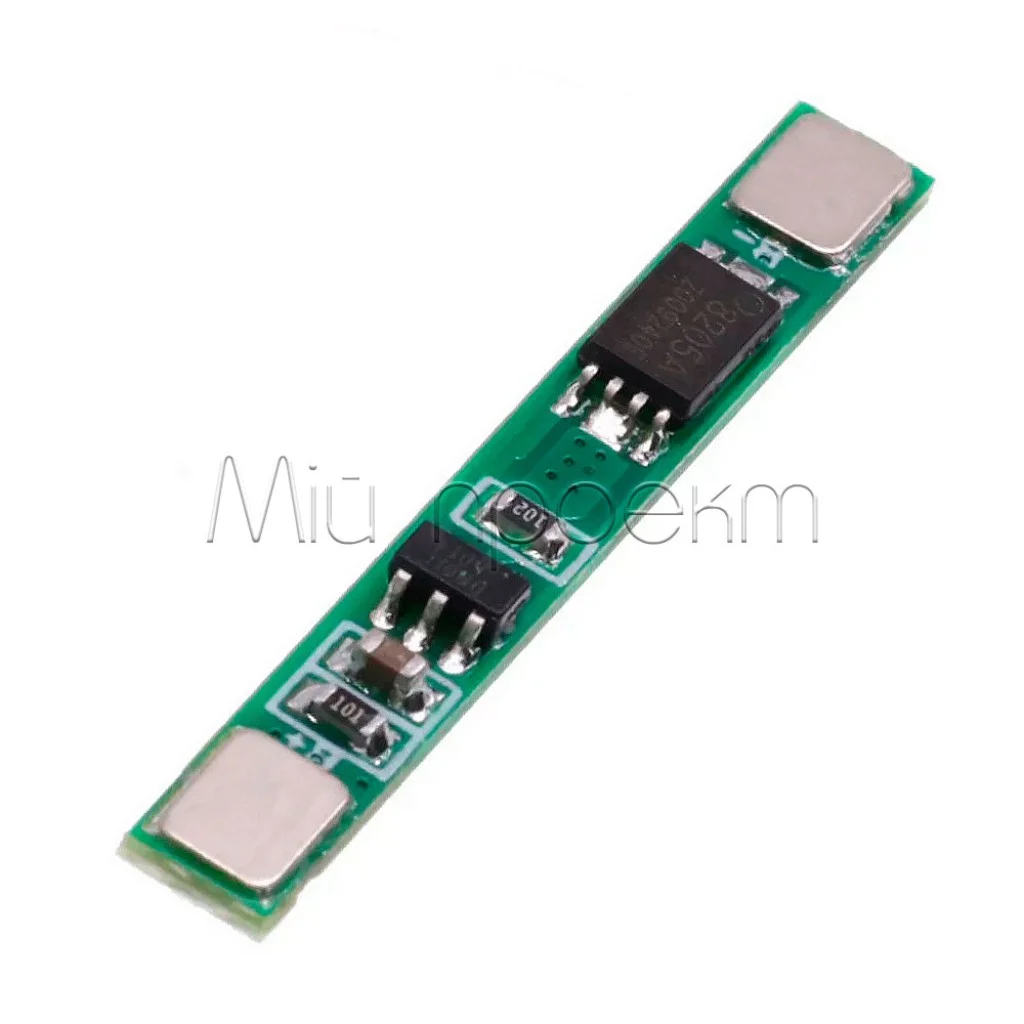

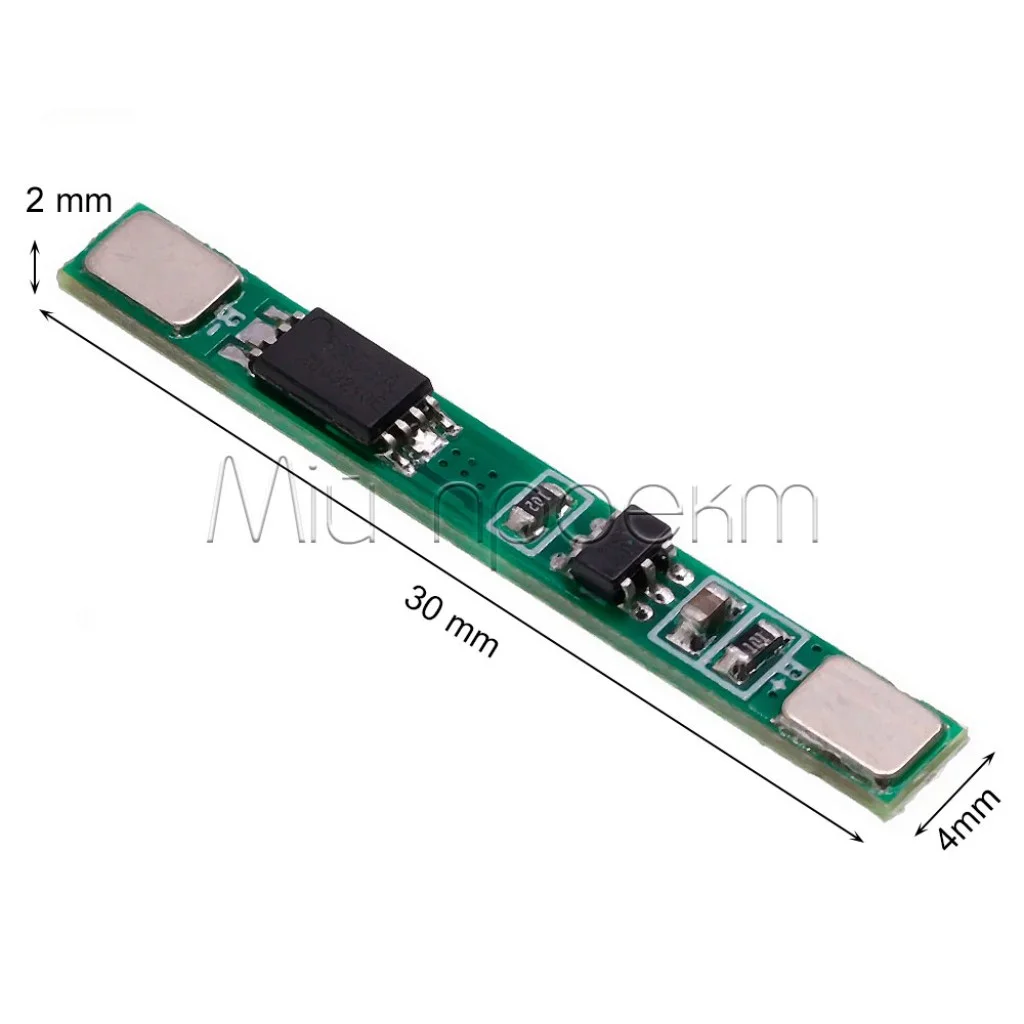

Розміри 30 × 4 × 2 мм дають змогу встановити плату у вузькому батарейному відсіку. До монтажу перевірте доступний простір, розташування контактних майданчиків і можливість ізолювати BMS від металевих частин корпусу.
Підійде / не підійде
Підійде
- для одного Li-ion елемента або батарейного вузла 1S із напругою повного заряду 4,2 В;
- для компактної портативної електроніки, автономних датчиків і малопотужних контролерів;
- для світлодіодних пристроїв із драйвером, якщо робочий і пусковий струми не перевищують можливості плати;
- для ремонту 1S-батарейного вузла після перевірки порогів, розмірів і схеми контактів.
Не підійде
- для послідовних батарей 2S, 3S та інших багатосекційних конфігурацій;
- для LiFePO4, NiMH та елементів з іншою хімією або іншими порогами напруги;
- як заміна зарядного контролера, стабілізатора чи DC-DC перетворювача;
- для безперервного навантаження понад 2 А або пристроїв із пусковими імпульсами, що можуть досягати 3 А;
- коли плата розміром 30 × 4 × 2 мм не відповідає посадковому місцю.
Приклади застосування
BMS може захищати один Li-ion елемент у сенсорному вузлі. Потрібну напругу для електроніки формує окремий стабілізатор або DC-DC перетворювач, а робочий струм залишається нижчим за 2 А.
Плата підходить для ліхтаря або LED-модуля на одному Li-ion елементі, якщо драйвер сумісний із напругою батареї, а його робочий і пусковий струми мають запас до порога захисту.
BMS можна використати для заміни плати захисту після звіряння хімії акумулятора, порогів відсікання, контактів і габаритів 30 × 4 × 2 мм.
Підключення
Перевірте акумулятор
Використовуйте один справний Li-ion елемент 1S. Не підключайте акумулятор іншої хімії, послідовну збірку або елемент із пошкодженою оболонкою, деформацією чи слідами перегрівання.
Звірте маркування контактів

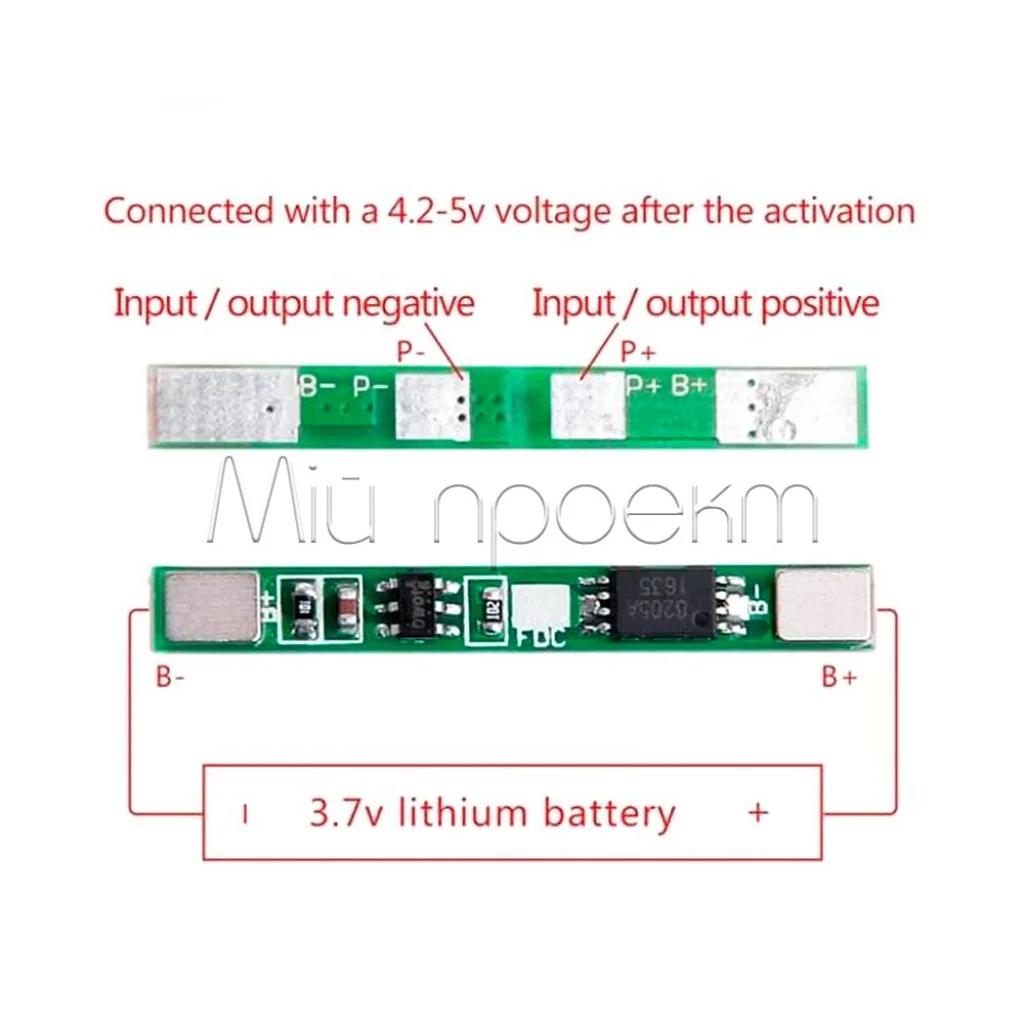

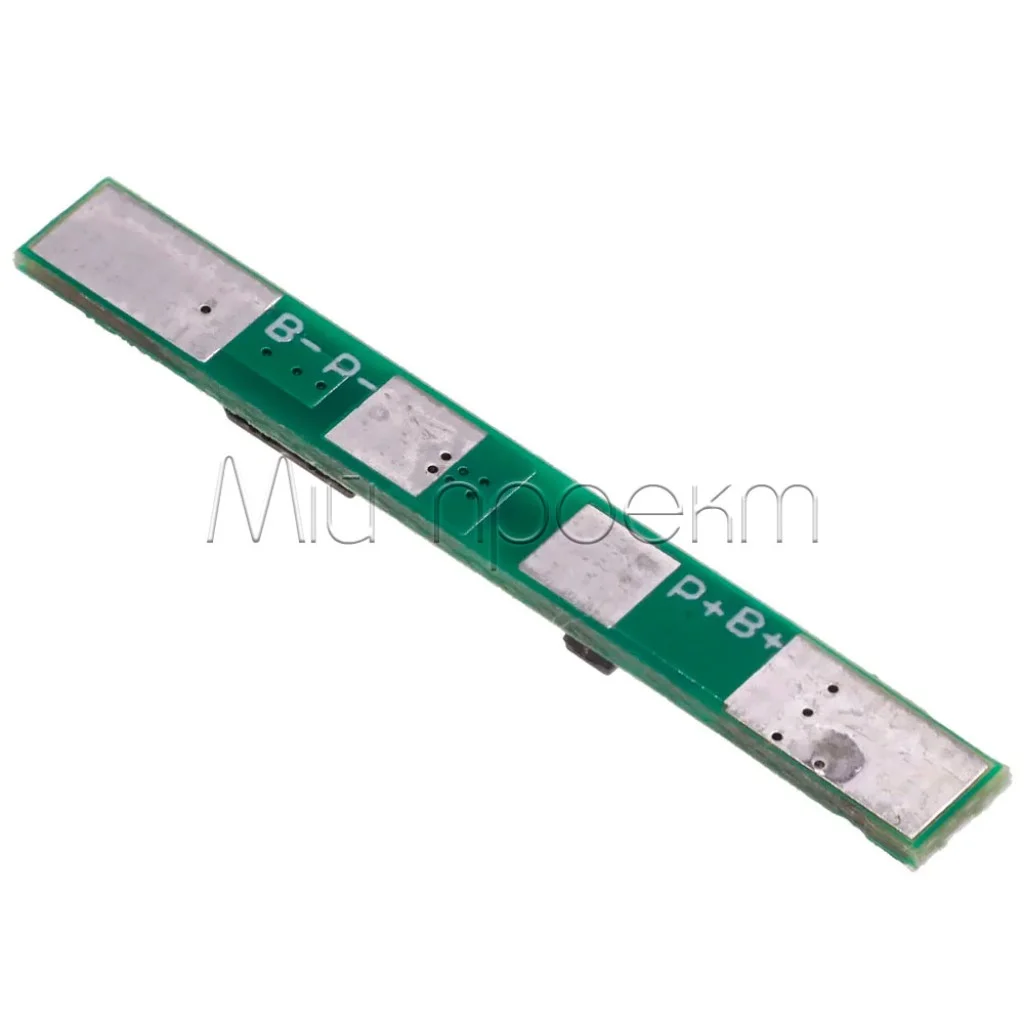

Контакти B+ і B− підключаються до плюса та мінуса акумулятора, а P+ і P− — до зарядного пристрою та навантаження. Перед паянням перевірте фактичні позначення на отриманій платі та полярність мультиметром.
Додайте зарядний контролер
Для заряджання від джерела 5 В можна використати сумісний модуль TP4056 для Li-ion 1S. Під час вибору його виконання звірте наявність власного захисту, тип роз’єму та схему контактів.
Перевірте готовий вузол
До підключення навантаження перевірте полярність, вихідну напругу та відсутність короткого замикання. Перший запуск виконуйте з обмеженням струму й контролем нагрівання плати, проводів та акумулятора.
Обмеження та безпека
Не допускайте переполюсовки та короткого замикання
Помилка полярності або неізольований контакт можуть пошкодити BMS, проводку чи акумулятор. Перевіряйте B+/B− і P+/P− до подачі живлення та не випробовуйте захист навмисним коротким замиканням.
Плата захисту не заряджає акумулятор самостійно
Для заряджання потрібен окремий контролер Li-ion 1S, який обмежує струм і напругу. Не підключайте акумулятор безпосередньо до нерегульованого джерела живлення.
Залишайте запас за струмом
Не плануйте тривалу роботу біля порога 3 А. Робочий струм має залишатися в межах 2 А з урахуванням пускових імпульсів, падіння напруги на проводах і контактах та нагрівання в корпусі.
Використовуйте тільки сумісну хімію
Плата призначена для Li-ion 1S із напругою повного заряду 4,2 В. Для LiFePO4 або іншої хімії потрібен захист із відповідними порогами.
Ізолюйте плату після монтажу
Не допускайте контакту BMS із металевим корпусом, кріпленням або оголеними провідниками. Перед остаточним складанням перевірте тепловий режим вузла під реальним навантаженням.
Сумісні товари та аксесуари
Для знімного встановлення елемента можна обрати батарейний відсік для 18650 у виконанні 1S1P. Як акумулятор за форматом доступний CX XNY 18650 на 2000 мА·год; перед використанням перевірте допустимий струм елемента для свого навантаження.
Альтернативи
Якщо потрібна коротша плата для одного елемента 18650, розгляньте BMS 1S GB-326 розміром 20 × 3,7 × 2,2 мм. Для двох послідовних Li-ion елементів потрібна окрема BMS 2S HW-391/HW-392 з перевіркою потрібного виконання та струмових параметрів.
FAQ
Чи є ця BMS зарядним модулем?
Ні. Плата відключає акумулятор у небезпечних режимах, але для заряджання потрібен окремий контролер Li-ion 1S із коректним обмеженням струму та напруги.
Чи можна навантажувати плату постійним струмом 3 А?
Ні. Максимальний безперервний струм становить 2 А, а 3 А — поріг спрацювання захисту. Пускові імпульси навантаження також не повинні досягати цього порога.
Чи підійде плата для акумулятора 18650?
Так, якщо використовується один Li-ion елемент 18650 у конфігурації 1S, а струм, схема контактів і габарити плати відповідають вашому пристрою.
Чи можна підключити два або три елементи послідовно?
Ні. Для батарей 2S, 3S та інших послідовних конфігурацій потрібна BMS, розрахована саме на відповідну кількість секцій.
