Коротко о CJ-HR31

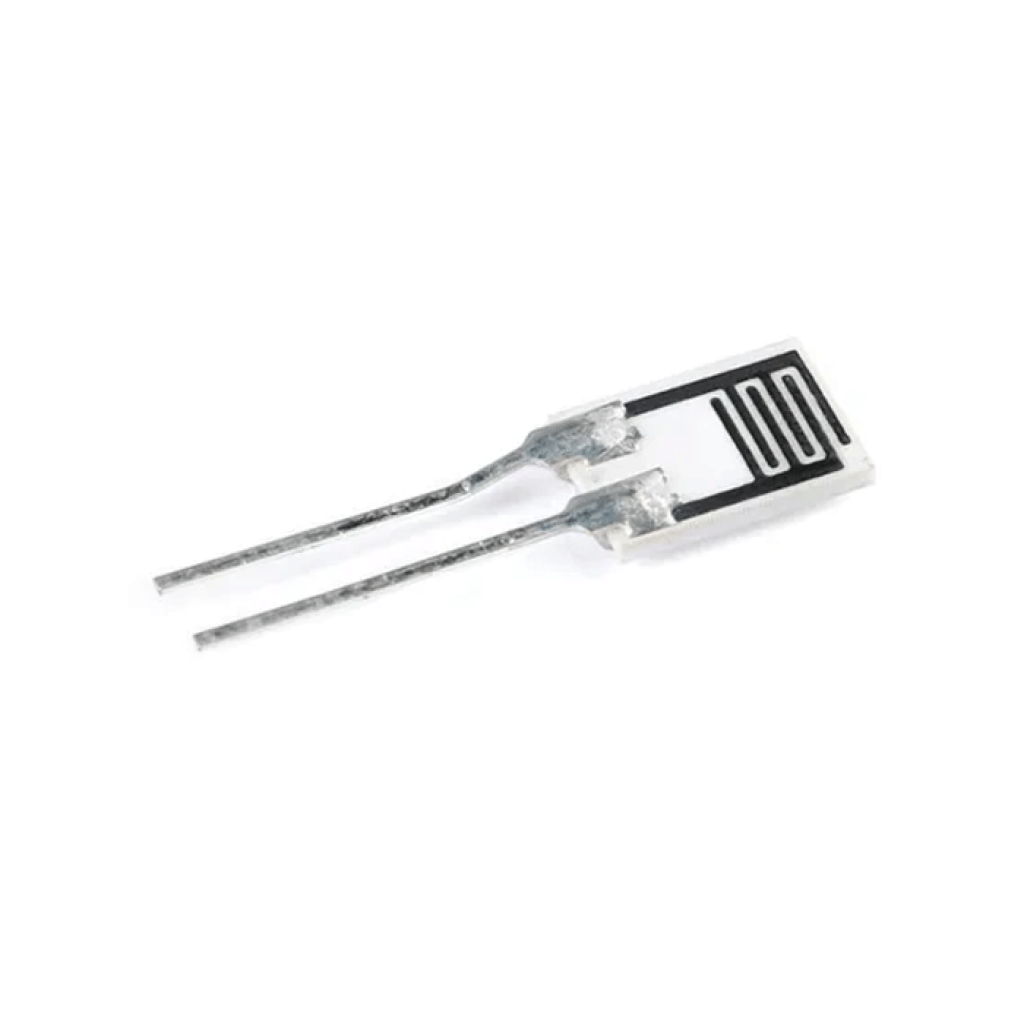

CJ-HR31 — резистивный чувствительный элемент для измерения относительной влажности воздуха. Сенсор предназначен для встраивания в собственную измерительную схему: он изменяет импеданс в зависимости от влажности, а не выдаёт готовые цифровые показания.
Для работы необходимы переменное возбуждение и схема измерения импеданса. CJ-HR31 не подключают напрямую к постоянному питанию 3,3 или 5 В и не используют как готовый цифровой модуль Arduino.
Ключевые характеристики
- Тип сенсора
- резистивный, органический полимерный чувствительный элемент
- Измеряемая величина
- относительная влажность воздуха, 20–95 %RH, без конденсации
- Рабочая температура
- 0…+60 °C
- Точность сенсора
- ±5 %RH; точность готового прибора также зависит от измерительной схемы и калибровки
- Возбуждение
- синусоидальный переменный сигнал 1,5 В AC
- Рабочая частота
- 500 Гц – 2 кГц
- Мощность сенсора
- до 0,2 мВт
- Импеданс в стандартной точке
- центральное значение 31 кОм, диапазон 19,8–50,2 кОм при 25 °C, 60 %RH, 1 кГц и 1 В AC

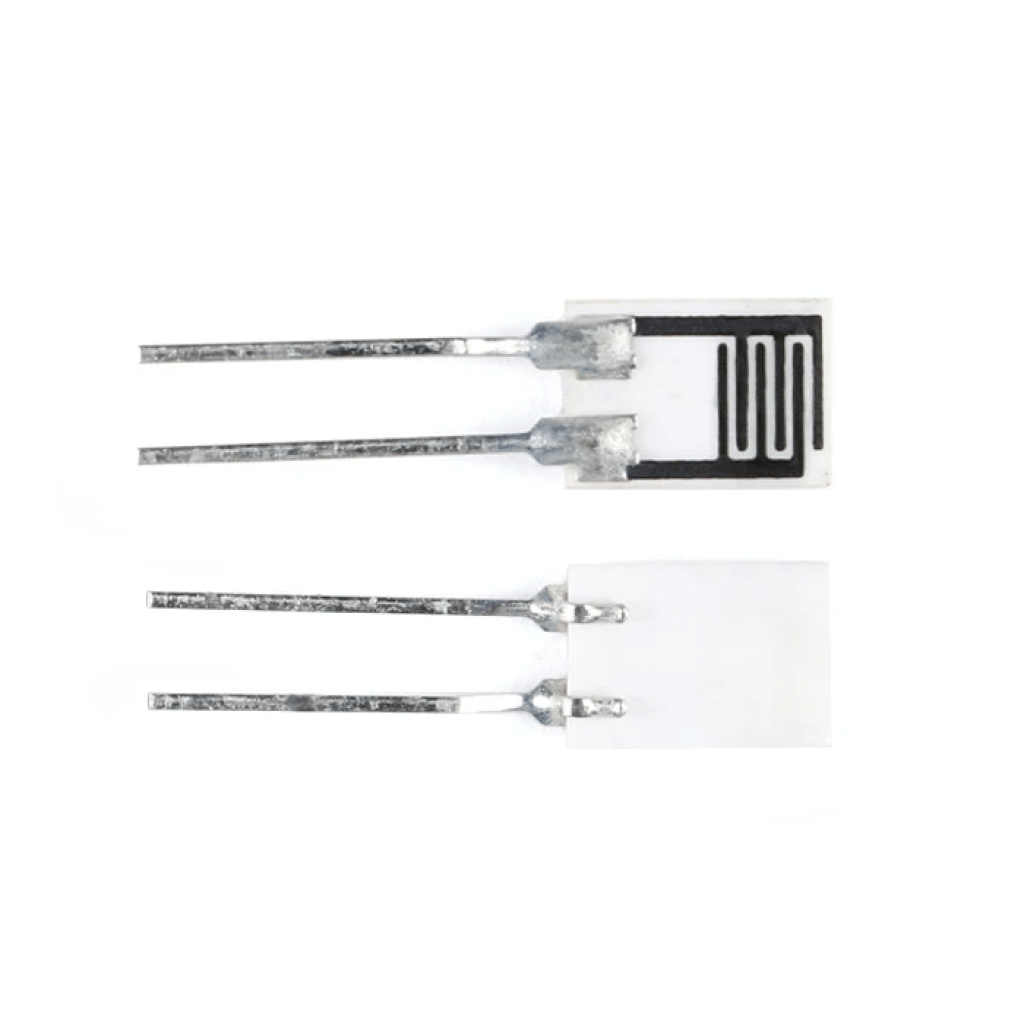

- Размеры чувствительного элемента
- приблизительно 7 × 5,5 × 1 мм
Подробное описание и особенности
Полимерный чувствительный слой CJ-HR31 реагирует на влажность окружающего воздуха изменением электрического импеданса. Измерительный тракт должен определить это изменение и преобразовать его в значение относительной влажности. Сам чувствительный элемент не выполняет вычисление %RH и не заменяет плату обработки сигнала.
Переменное возбуждение необходимо для предотвращения поляризации сенсора. Для измерения используют соответствующий LCR-метр или AC-мостовую схему. Обычное измерение сопротивления мультиметром на постоянном токе не является надлежащим способом определить влажность этим сенсором.
Значение 31 кОм относится к конкретной точке влажности, температуры и режима возбуждения, а не является постоянным сопротивлением компонента. Диапазон импеданса в этой точке следует учитывать при настройке измерительного тракта. Для получения показаний в %RH необходимы характеристика сенсора и калибровка всей системы.
Компактный элемент можно встроить в собственный гигрометр или контроллер микроклимата. В корпусе следует обеспечить доступ воздуха к чувствительной поверхности и защиту от капель: герметичная изоляция сенсора от воздуха противоречит его измерительной функции.
Подойдёт / не подойдёт
Подойдёт
- Для разработки собственной схемы измерения влажности с переменным возбуждением.
- Для учебных опытов с резистивными датчиками и AC-измерениями.
- Для ремонта гигрометра после проверки электрической характеристики, режима возбуждения и механической посадки оригинального элемента.
Не подойдёт
- Для прямого подключения к цифровому входу или шине I²C без дополнительной электроники.
- Для прямого измерения влажности почвы, погружения в воду или работы с конденсатом.
- В качестве универсальной замены любого внешне похожего сенсора без проверки характеристик.
Если нужны готовые цифровые данные температуры и влажности, рассмотрите модуль AHT10 с I²C или датчик DHT22 с цифровой линией данных. Это альтернативы для другой схемы и программы, а не взаимозаменяемые с CJ-HR31 компоненты.
Примеры применения
Учебный стенд измерения импеданса
CJ-HR31 можно исследовать соответствующим LCR-метром в режиме переменного сигнала. Для сравнения со стандартной точкой используйте 1 кГц, 1 В AC, температуру 25 °C и контролируемую влажность 60 %RH; не сравнивайте результаты при разных условиях как равнозначные.
Самодельный комнатный гигрометр
Сенсор устанавливают в вентилируемой части корпуса, а отдельный AC-измерительный тракт передаёт результат контроллеру для вычисления и отображения влажности. Перед практическим использованием откалибруйте устройство и проверьте показания в нужном рабочем диапазоне без конденсации.
Подключение и проверка
Подготовьте измерительный тракт
Используйте схему измерения импеданса с переменным возбуждением, а не простой резистивный делитель с постоянным питанием.
Проверьте сигнал на сенсоре
Перед измерением проверьте форму, напряжение и частоту сигнала непосредственно между выводами элемента. Настройка генератора сама по себе не определяет напряжение на сенсоре в нагруженной схеме.
Откалибруйте показания
Сопоставьте результат с характеристикой сенсора и контрольными условиями влажности. При замене элемента в готовом гигрометре повторно проверьте точность прибора.
Ограничения и безопасность
Не подавайте постоянное напряжение
CJ-HR31 требует переменного возбуждения. Постоянное напряжение вызывает поляризацию, искажает показания и может повредить чувствительный элемент. Не подключайте сенсор напрямую к батарейке, выходу GPIO или линии питания контроллера.
Избегайте воды и конденсации
CJ-HR31 измеряет влажность воздуха, а не наличие воды. Защитите сенсор от росы и прямых капель, оставив доступ воздуха к чувствительной поверхности.
Соблюдайте условия хранения
Храните сенсор при температуре 0…+60 °C и относительной влажности ниже 80 %RH.
FAQ
Можно ли подключить CJ-HR31 прямо к Arduino или ESP32?
CJ-HR31 требует отдельного тракта переменного возбуждения и измерения. К контроллеру подключают уже согласованный выход этого тракта; сам сенсор не имеет цифрового протокола для считывания %RH.
Достаточно ли измерить сопротивление обычным мультиметром?
Для CJ-HR31 необходимо измерение импеданса на переменном сигнале. Показания DC-омметра не следует использовать для определения относительной влажности.
Должен ли исправный CJ-HR31 всегда показывать 31 кОм?
Импеданс CJ-HR31 изменяется с влажностью. Значение 31 кОм является центральным только в стандартной точке; даже в ней предусмотрен диапазон 19,8–50,2 кОм. Оценивайте сенсор при одинаковых температуре, влажности и режиме возбуждения.
Можно ли заменить сенсор в бытовом гигрометре?
CJ-HR31 можно рассматривать для замены только после проверки совместимости измерительной схемы, характеристики оригинального элемента и посадки. Одинаковый внешний вид не гарантирует правильных показаний после установки.
