Плата разработчика ESP-WROOM-32 (ESP-32S) CP2102

Производитель: Китай Код товара: 1322
1
Все о товаре
Описание
Характеристики
Отзывы 1
Вопросы0
FAQ
Инструкция
Бестселлер

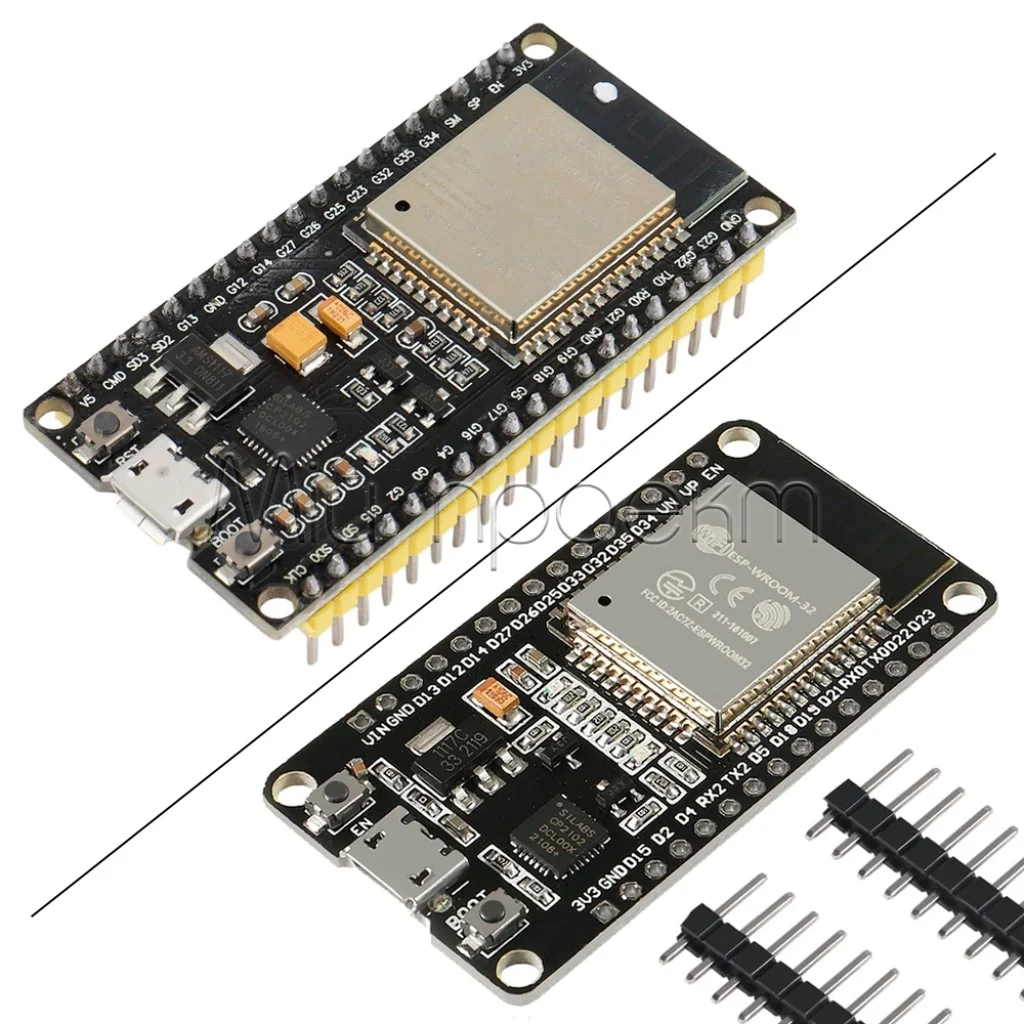

Плата разработчика ESP-WROOM-32 (ESP-32S) CP2102
Плата разработчика ESP-WROOM-32 (ESP-32S) CP2102
Плата разработчика ESP-WROOM-32 (ESP-32S) CP2102
Плата разработчика ESP-WROOM-32 (ESP-32S) CP2102
Плата разработчика ESP-WROOM-32 (ESP-32S) CP2102
Плата разработчика ESP-WROOM-32 (ESP-32S) CP2102
Плата разработчика ESP-WROOM-32 (ESP-32S) CP2102
Плата разработчика ESP-WROOM-32 (ESP-32S) CP2102
Плата разработчика ESP-WROOM-32 (ESP-32S) CP2102
Плата разработчика ESP-WROOM-32 (ESP-32S) CP2102
Плата разработчика ESP-WROOM-32 (ESP-32S) CP2102
Плата разработчика ESP-WROOM-32 (ESP-32S) CP2102
Есть в наличии
Код товара: 1322
265.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00. Увага!
-Входное напряжение-:5 В
-Максимальный ток-:800 мА
-Рабочая частота-:2.4 ГГц
-Тип разъема-:Micro-USB

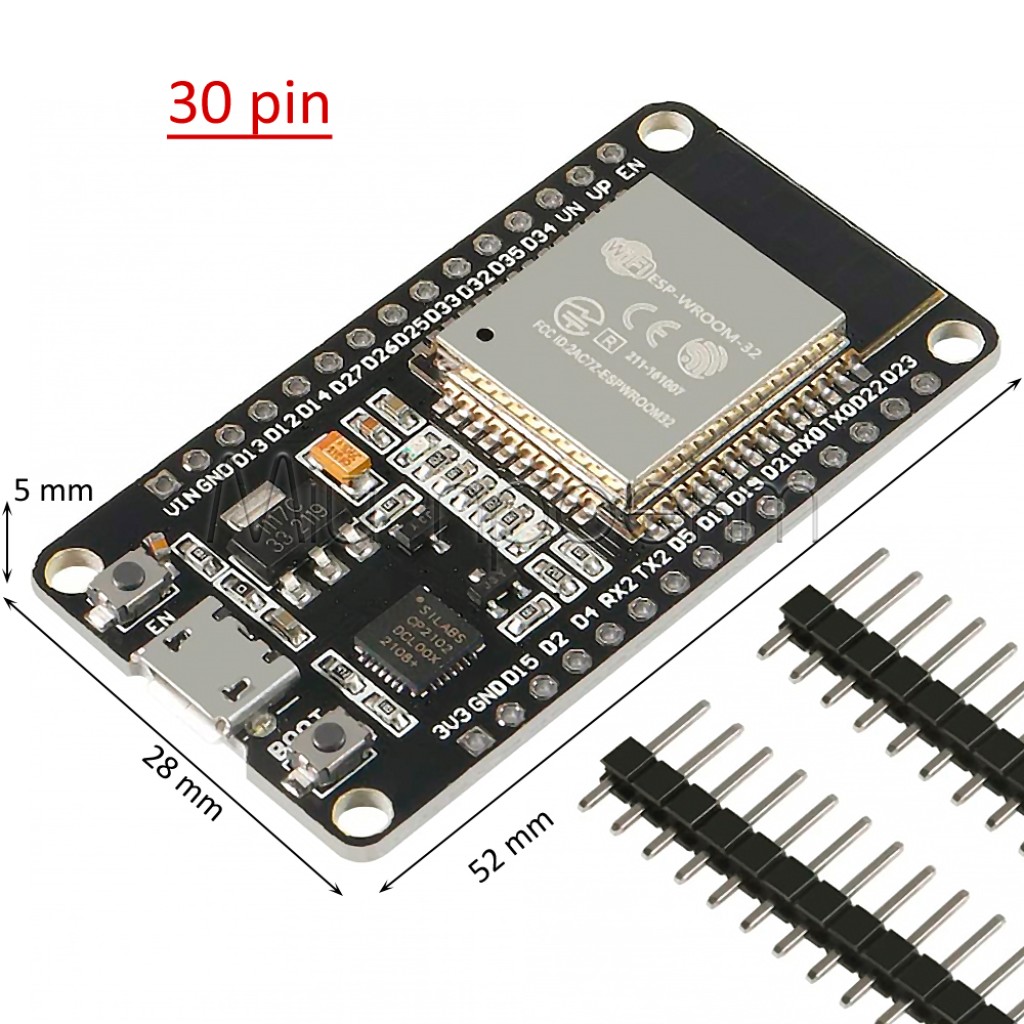

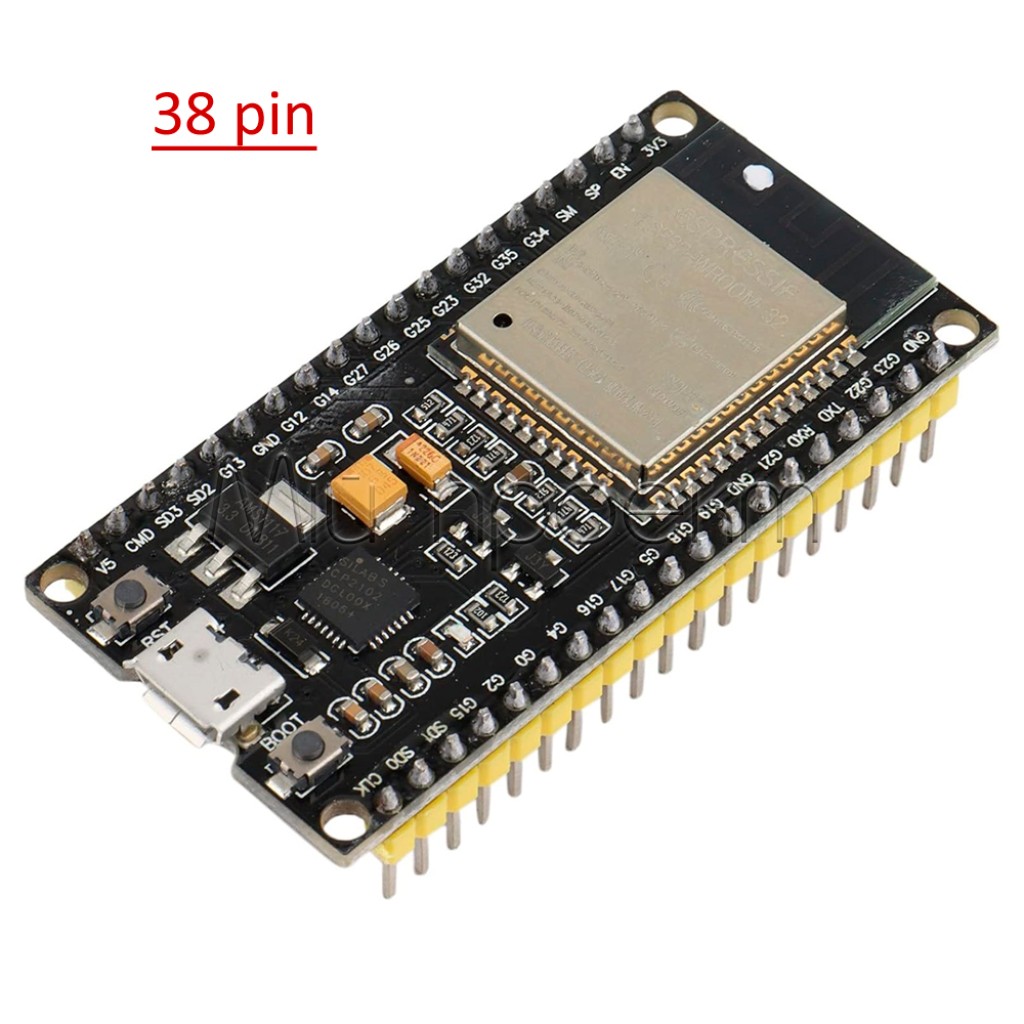

-Размеры-:52 х 28 мм (30 Pin), 48 х 25 мм (38 Pin)
-Тип микросхемы-:CP2102
-Поддержка стандартов-: Wi-Fi, Bluetooth
-Стандарт Wi-Fi-:Wi-Fi 802.11 b / g / n
-Стандарт Bluetooth-:Bluetooth v4.2 BR/EDR и BLE specification
Доставка
Новой почтой в отделения и почтоматы Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине Укрпочтой в отделение по Украине
от 45 ₴
Meest Express Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Плата разработчика ESP-WROOM-32 (ESP-32S) CP2102
265.00 грн
Описание

📡 Плата разработчика ESP-WROOM-32 (ESP-32S) CP2102

Двухъядерный микроконтроллер 240 МГц с встроенными WiFi и Bluetooth для IoT-проектов

Общее описание

ESP-WROOM-32 (ESP-32S) CP2102 – это мощная плата разработчика на базе модуля ESP-WROOM-32 с микроконтроллером ESP32, сочетающая высокую производительность со встроенными модулями WiFi и Bluetooth. Наличие USB-UART конвертера CP2102 обеспечивает простое программирование через обычный USB-кабель. Двухъядерный процессор Tensilica LX6 с частотой до 240 МГц, 4 МБ флеш-памяти и 520 КБ SRAM предоставляют непревзойденные возможности для разработки сложных IoT-решений, систем домашней автоматизации, носимых гаджетов и многозадачных проектов. Уникальное сочетание высокой вычислительной мощности, богатой периферии и энергоэффективности делает эту плату незаменимым инструментом как для новичков, так и для опытных разработчиков.

✅ Технические преимущества:

  • Двухъядерный процессор с частотой 240 МГц – обеспечивает настоящую многозадачность, позволяя одновременно выполнять сложные вычисления и поддерживать беспроводную связь
  • Интегрированные WiFi и Bluetooth – поддержка WiFi 802.11 b/g/n и Bluetooth 4.2 (включая BLE) для создания сетевых проектов без дополнительных модулей
  • Богатая периферия – 34 программируемых GPIO, 18 сенсорных входов, 2 АЦП (12-бит), 2 ЦАП, интерфейсы I2C, SPI, UART для подключения любых сенсоров и актуаторов
  • Ультранизкое энергопотребление – режимы глубокого сна позволяют создавать автономные устройства, работающие от батареи месяцами
  • Встроенный конвертер CP2102 – обеспечивает удобное программирование через USB без дополнительных адаптеров и преобразователей

🔧 Идеальное решение для:

Систем умного дома

Мониторинга окружающей среды

Управления робототехникой

Носимых гаджетов

Промышленной автоматизации

Сетевых веб-серверов

💡 Широкие возможности применения:

  • Умный дом – создавайте системы управления освещением, термостатами, камерами наблюдения и другими устройствами с интеграцией в платформы Home Assistant, Alexa или Google Home. Благодаря WiFi модулю можно управлять устройствами из любой точки мира через интернет.
  • Мониторинг окружающей среды – разрабатывайте метеостанции и системы мониторинга качества воздуха, температуры, влажности, давления с передачей данных в облачные сервисы, такие как ThingSpeak, Blynk или собственные серверы. Режим глубокого сна позволяет создавать автономные устройства, работающие от батареек месяцами.
  • Робототехника – используйте высокую вычислительную мощность для управления моторами, сервоприводами и считывания данных с множества сенсоров. Bluetooth позволяет управлять роботами с мобильных устройств, создавая удобный пользовательский интерфейс.
  • Носимые гаджеты – создавайте умные часы, фитнес-трекеры и другие компактные устройства с функциями мониторинга активности, сна и здоровья. Встроенный Bluetooth Low Energy (BLE) обеспечивает эффективную связь со смартфонами при минимальном энергопотреблении.
  • Промышленная автоматизация – разрабатывайте системы удаленного мониторинга оборудования, сбора данных и управления процессами с надежной беспроводной связью. Двухъядерная архитектура позволяет одновременно обрабатывать данные и обеспечивать коммуникацию с центральными системами управления.
  • Веб-серверы – ESP32 может функционировать как самостоятельный веб-сервер для предоставления API, управления устройствами через веб-интерфейс или создания локальных информационных панелей. Возможность работы в режиме точки доступа позволяет создавать автономные сетевые устройства без подключения к существующим сетям.

📶 Особенности WiFi и Bluetooth функциональности:

WiFi возможности

  • Поддержка стандартов 802.11 b/g/n (2.4 ГГц)
  • Скорость передачи данных до 150 Мбит/с
  • Поддержка режимов: Станция, Точка доступа, Станция+Точка доступа
  • Встроенные протоколы TCP/IP
  • Поддержка WPA/WPA2/WPA3 шифрования
  • Собственная антенна на плате
  • Поддержка OTA (обновление по воздуху)

Bluetooth возможности

  • Bluetooth 4.2 с поддержкой BR/EDR и BLE
  • Классическая поддержка профилей: SPP, HFP, A2DP, AVRCP
  • BLE функциональность: GAP, GATT, L2CAP, SMP
  • Мощность сигнала +3 дБм
  • Радиус действия до 10 м на открытом пространстве
  • Простая интеграция с мобильными приложениями
  • Возможность работать параллельно с WiFi

📦 Детальные технические характеристики:

  • Микроконтроллер: ESP32 (Tensilica LX6 двухъядерный)
  • Тактовая частота: До 240 МГц
  • Память:
    • Флеш-память: 4 МБ
    • SRAM: 520 КБ (включая 16 КБ RTC SRAM)
  • Беспроводная связь:
    • WiFi: 802.11 b/g/n (2.4 ГГц)
    • Bluetooth: 4.2 с поддержкой BR/EDR и BLE
  • Входы/выходы:
    • 34 программируемых GPIO пина
    • 18 сенсорных входов (емкостные)
    • 2 АЦП (12-битные)
    • 2 ЦАП (8-битные)
    • 10 интерфейсов емкостного сенсорного ввода
    • 3 интерфейса SPI
    • 3 интерфейса UART
    • 2 интерфейса I2C
    • 2 интерфейса I2S
    • Интерфейс SDIO для microSD карт
    • 16 каналов PWM
  • Программный стек:
    • Совместимость с Arduino IDE
    • Espressif IoT Development Framework (ESP-IDF)
    • MicroPython
    • Поддержка FreeRTOS
  • Питание:
    • Micro USB (5В)
    • Внешнее: 7-12В (через Vin)
    • 3.3В логический уровень
    • Защита от перегрузки
    • Регулятор напряжения на плате
  • Физические характеристики:
    • Размеры модуля ESP32-WROOM-32: 30,2 × 17,6 × 3,2 мм
    • Размеры платы: примерно 55 × 28 мм (зависит от производителя)
    • Вес: ~10 г
    • Рабочая температура: -40°C до +85°C

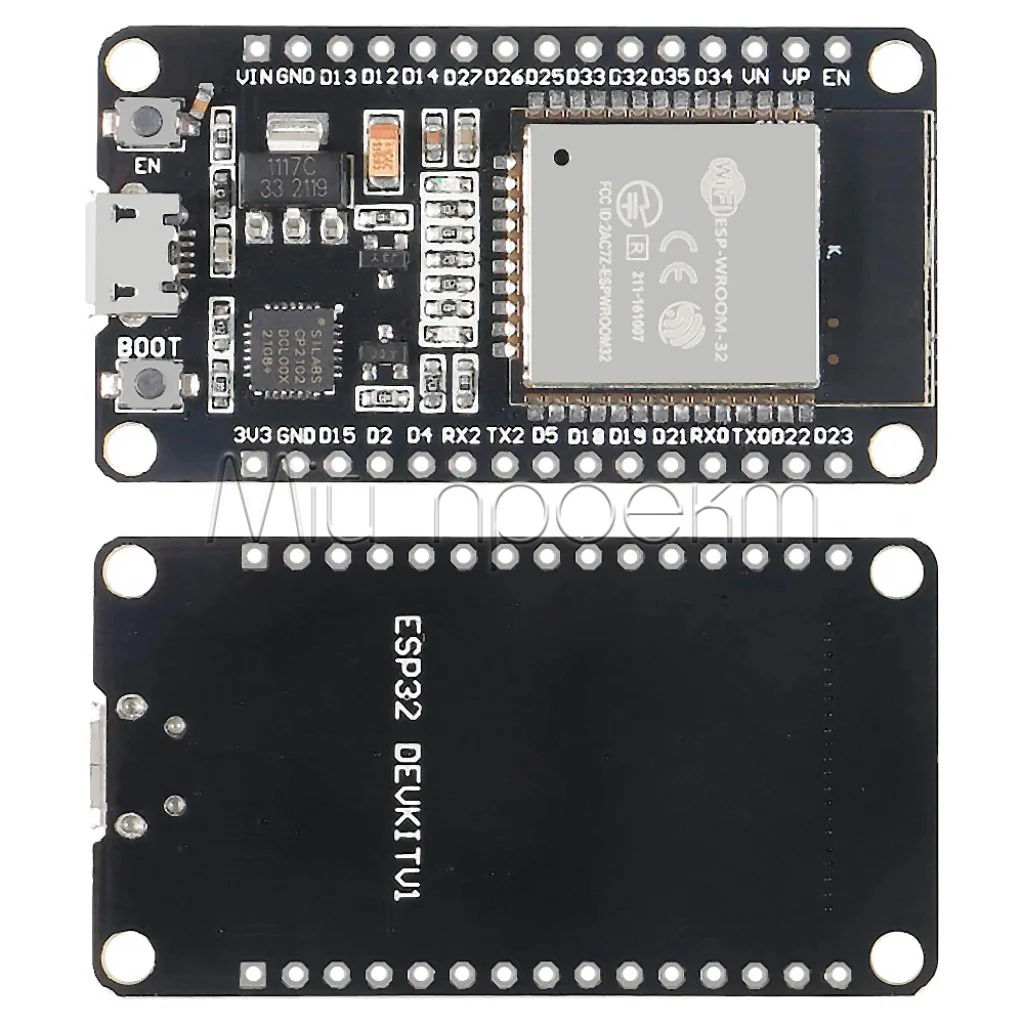

  • Компоненты платы:
    • Конвертер USB-UART CP2102
    • Кнопка RESET
    • Кнопка BOOT (для перевода в режим программирования)
    • Светодиоды индикации питания и связи
    • Антенна на плате
    • Штыревые колодки для доступа к пинам

📊 Сравнение с другими популярными платами:

Характеристика ESP32 ESP8266 Arduino UNO Raspberry Pi Zero W
Процессор Dual Core 240 МГц Single Core 80 МГц Single Core 16 МГц Single Core 1 ГГц
ОЗУ 520 КБ 80 КБ 2 КБ 512 МБ
Флеш-память 4 МБ 1-4 МБ 32 КБ microSD карта
WiFi Встроенный Встроенный Требуется модуль Встроенный
Bluetooth Встроенный Отсутствует Требуется модуль Встроенный
GPIO пины 34 17 14 40
АЦП 2 × 12-бит 1 × 10-бит 6 × 10-бит Отсутствует
Энергопотребление Низкое Низкое Низкое Высокое
Преимущества Многозадачность, WiFi+BT Компактность, цена Простота, экосистема Полноценная ОС

🔋 Особенности низкого энергопотребления:

ESP32 предлагает уникальные возможности энергосбережения, что делает его идеальным для проектов, работающих от батареи. Управляя различными режимами питания, можно достичь оптимального баланса между производительностью и временем автономной работы.

Активный режим

Потребление: ~160-260 мА

Оба ядра активны, WiFi/BT включены, полная функциональность для максимальной производительности.

Режим легкого сна

Потребление: ~3-20 мА

CPU выключено, но RTC активно, память сохраняется, возможность пробуждения по таймеру или GPIO.

Режим глубокого сна

Потребление: ~10-50 мкА

Только RTC активно, возможность пробуждения по таймеру, сенсорам или внешнему сигналу.

С помощью правильной настройки и программирования ESP32 может работать от обычной батареи 18650 в течение нескольких месяцев, периодически просыпаясь для считывания данных с сенсоров и их отправки через WiFi.

⚠️ Важные аспекты использования:

  • Уровни напряжения – плата работает на логическом уровне 3.3В! Подключение к 5В логике (например, некоторых Arduino) требует преобразователей уровня напряжения для защиты от повреждения.
  • Режим программирования – для загрузки кода нужно нажать и удерживать кнопку BOOT, затем нажать RESET и отпустить обе. Эту операцию автоматически выполняет USB-UART конвертер CP2102 на плате.
  • Выбор среды разработки – плата совместима с Arduino IDE (через ESP32 Board Manager), ESP-IDF (официальная среда от Espressif), MicroPython и другими. Каждая имеет свои преимущества в зависимости от сложности проекта.
  • Стабильность WiFi – для надежного соединения используйте качественный источник питания. Нестабильное или недостаточное питание может привести к прерыванию соединения или перезагрузке платы.
  • Использование GPIO – некоторые пины имеют специальные функции и ограничения. Например, пины 6-11 используются для подключения встроенной SPI флеш-памяти и не должны использоваться в проектах. Проверяйте документацию перед подключением.
  • Тепловые характеристики – при интенсивном использовании WiFi и процессора микросхема может значительно нагреваться. Для длительной работы на максимальной производительности рекомендуется дополнительное охлаждение.

ESP-WROOM-32 (ESP-32S) CP2102 – это мощная, универсальная и доступная платформа для разработки IoT-проектов любой сложности. Сочетание надежной беспроводной связи, высокой вычислительной мощности и энергоэффективности делает эту плату незаменимым инструментом для инновационных решений. Начните разработку собственных интеллектуальных устройств уже сегодня!

ЗАКАЗАТЬ СЕЙЧАС
#ESP32 #WiFiМодуль #Bluetooth #IoT #УмныйДом #МикроконтроллерESP

Micro-USB, блютуз, вайфай

Характеристики
-Основные-
-Входное напряжение-
5 В
-Максимальный ток-
800 мА
-Рабочая частота-
2.4 ГГц
-Тип разъема-
Micro-USB
-Дополнительные-
-Размеры-
52 х 28 мм (30 Pin), 48 х 25 мм (38 Pin)
-Тип микросхемы-
CP2102
-Поддержка стандартов-
Wi-Fi, Bluetooth
-Стандарт Wi-Fi-
Wi-Fi 802.11 b / g / n
-Стандарт Bluetooth-
Bluetooth v4.2 BR/EDR и BLE specification
Отзывы
Рейтинг товара
5
Отзывов: 1
5
1
4
0
3
0
2
0
1
0
Константин
06 декабря 2023 (21:34)
Все пришло в идеальном состоянии и быстро
Все как описано на сайте
Продавцам 5 за оперативность
Ответ:
Дякуємо
Вопросы и ответы
Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.

Инструкция

⚡ Инструкция подключения ESP-WROOM-32 (ESP-32S) с CP2102

Wi-Fi/Bluetooth, 4MB Flash, для IoT и DIY-проектов

1. Идентификация и основные компоненты

ESP-WROOM-32 (ESP-32S) — это мощный модуль на базе двухъядерного процессора ESP32 с встроенными модулями Wi-Fi и Bluetooth, что делает его идеальным выбором для разнообразных IoT проектов.

flowchart TD
    subgraph ESP32["ESP-WROOM-32 (ESP-32S) с CP2102"]
      direction TB

      subgraph Components["Основные компоненты"]
        ESP["ESP32
двухъядерный процессор"] CP["CP2102
USB-UART конвертер"] AMS["AMS1117
стабилизатор 3.3В"] LUSB["MicroUSB
порт"] FLASH["4MB Flash
память"] ANT["Wi-Fi/BT
антенна"] BOOT["Кнопка BOOT/FLASH
(GPIO0)"] EN["Кнопка EN
(RESET)"] LED["Светодиод
(GPIO2)"] end subgraph Pins["Выводы"] direction TB subgraph LeftPins["Левая сторона"] direction TB L1["3V3"] --- L2["EN"] --- L3["VP"] --- L4["VN"] --- L5["IO34"] --- L6["IO35"] --- L7["IO32"] --- L8["IO33"] --- L9["IO25"] --- L10["IO26"] --- L11["IO27"] --- L12["IO14"] --- L13["IO12"] --- L14["GND"] --- L15["IO13"] end subgraph RightPins["Правая сторона"] direction TB R1["VIN"] --- R2["GND"] --- R3["IO23"] --- R4["IO22"] --- R5["IO1"] --- R6["IO3"] --- R7["IO21"] --- R8["GND"] --- R9["IO19"] --- R10["IO18"] --- R11["IO5"] --- R12["IO17"] --- R13["IO16"] --- R14["IO4"] --- R15["IO0"] --- R16["IO2"] --- R17["IO15"] --- R18["GND"] --- R19["3V3"] end end end classDef comp fill:#b3e0ff,stroke:#333,stroke-width:2px classDef pin fill:#f96,stroke:#333,stroke-width:2px class ESP,CP,AMS,LUSB,FLASH,ANT,BOOT,EN,LED comp class L1,L2,L3,L4,L5,L6,L7,L8,L9,L10,L11,L12,L13,L14,L15,R1,R2,R3,R4,R5,R6,R7,R8,R9,R10,R11,R12,R13,R14,R15,R16,R17,R18,R19 pin

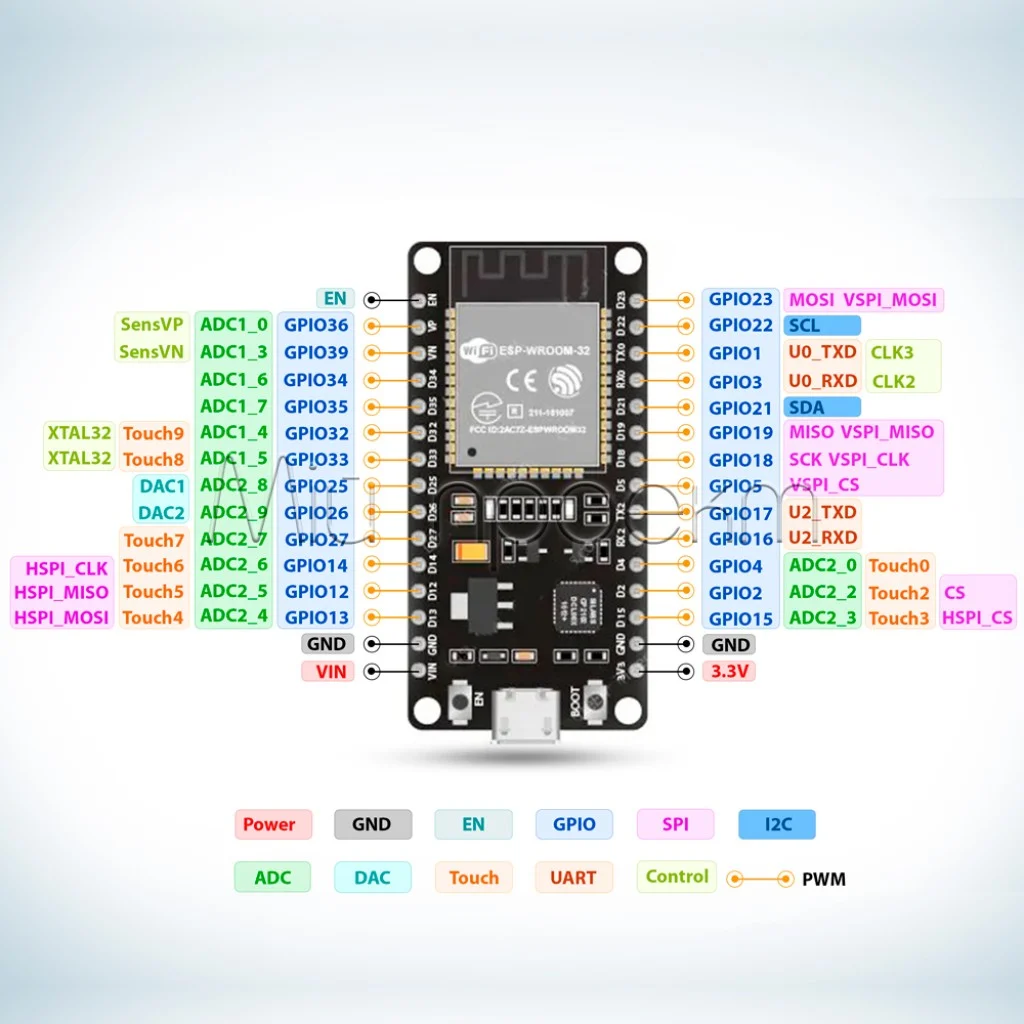

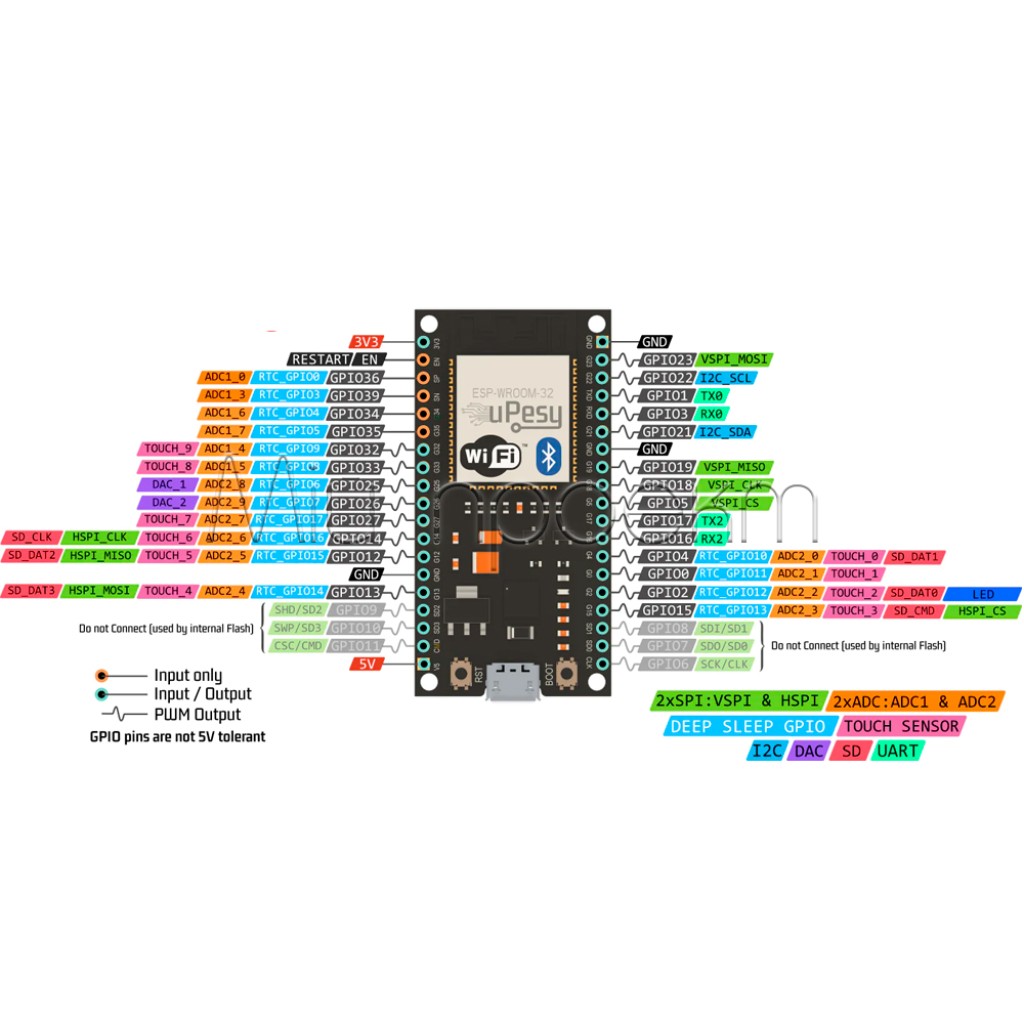

Особенности выводов ESP32:

Вывод Функция Примечания
3V3 Питание 3.3В Выход внутреннего стабилизатора
EN (Enable) Сигнал включения Уровень LOW выключает ESP32
VP (GPIO36) Аналоговый вход 1 Высокочувствительный АЦП
VN (GPIO39) Аналоговый вход 2 Высокочувствительный АЦП
IO34-IO39 Входные GPIO Только входные, без внутренних подтягивающих резисторов
IO0 GPIO / Boot режим LOW при загрузке = режим прошивки
IO2 GPIO / LED Часто подключён к встроенному светодиоду
VIN Вход питания 5-12В, соединён с USB через диод
В отличие от большинства микроконтроллеров, ESP32 имеет лишь некоторые пины, поддерживающие аналоговый ввод (ADC). Пины GPIO34-GPIO39 являются входными, они не могут работать как выходы. Также ESP32 имеет два встроенных 8-битных ЦАП (GPIO25 и GPIO26).

2. Необходимые компоненты для начала работы

2.1. Аппаратное обеспечение

  • Плата ESP-WROOM-32 (ESP-32S) с CP2102
  • Кабель Micro-USB
  • Компьютер с USB-портом
  • Макетная плата и соединительные провода (опционально для проектов)

2.2. Программное обеспечение

  • Visual Studio Code (VS Code)
  • Расширение PlatformIO IDE для VS Code
  • Драйверы для CP2102 (при необходимости)
Использование PlatformIO в VS Code предоставляет более профессиональную среду разработки по сравнению со стандартным Arduino IDE, включая автодополнение кода, многоплатформенную поддержку и лучшую организацию проектов.

3. Подключение и настройка

3.1. Физическое подключение

flowchart LR
    PC["Компьютер
USB-порт"] --> |"Micro-USB
кабель"| ESP32["ESP-WROOM-32
Micro-USB порт"] subgraph Internal["Внутренние соединения в ESP-WROOM-32"] direction TB USBP["Micro-USB
порт"] --> CP2102["CP2102
USB-UART
конвертер"] CP2102 --> |"UART
(TX/RX)"| ESP32Core["ESP32
процессор"] CP2102 --> |"DTR/RTS"| AutoReset["Схема
авто-сброса"] AutoReset --> |"EN/GPIO0"| ESP32Core USBP --> |"5V"| AMS1117["AMS1117
3.3V стабилизатор"] AMS1117 --> |"3.3V"| ESP32Core end ESP32 --- Internal classDef pc fill:#f9f,stroke:#333,stroke-width:2px classDef board fill:#9cf,stroke:#333,stroke-width:2px classDef comp fill:#fc9,stroke:#333,stroke-width:2px class PC pc class ESP32 board class USBP,CP2102,ESP32Core,AutoReset,AMS1117 comp
  1. Подключите кабель Micro-USB к порту на плате ESP-WROOM-32.
  2. Подключите другой конец кабеля к USB-порту вашего компьютера.
  3. На плате должен загореться светодиод питания, что свидетельствует о правильном подключении.

3.2. Установка драйверов CP2102 (при необходимости)

Большинство современных операционных систем автоматически устанавливают драйверы для CP2102, но если ваша плата не определяется, выполните следующие шаги:

Для Windows:

  1. Скачайте драйверы CP210x с официального сайта Silicon Labs.
  2. Распакуйте архив и запустите файл установщика.
  3. Следуйте инструкциям для завершения установки.
  4. Проверьте "Диспетчер устройств" (Device Manager) в разделе "Порты (COM и LPT)", где должен появиться "Silicon Labs CP210x USB to UART Bridge (COMx)".

Для macOS и Linux:

Для macOS драйверы можно найти на том же сайте Silicon Labs. В большинстве дистрибутивов Linux CP2102 поддерживается из коробки, но могут потребоваться права для доступа к последовательному порту:

sudo usermod -a -G dialout $USER # Для Ubuntu/Debian sudo usermod -a -G uucp $USER # Для Arch Linux

3.3. Установка VS Code и PlatformIO

  1. Скачайте и установите VS Code с официального сайта.
  2. Откройте VS Code.
  3. Перейдите в раздел расширений (Extensions): нажмите на иконку с квадратиками на боковой панели слева или используйте комбинацию Ctrl+Shift+X (Cmd+Shift+X на Mac).
  4. В поле поиска введите "PlatformIO IDE".
  5. Найдите расширение от PlatformIO.org и нажмите "Install".
  6. Дождитесь завершения установки и активации расширения.
  7. После установки может потребоваться перезапустить VS Code.

4. Создание первого проекта

4.1. Создание проекта "Blink" в PlatformIO

  1. Откройте VS Code с установленным PlatformIO.
  2. Нажмите на иконку PlatformIO (логотип с головой пришельца) на боковой панели.
  3. На вкладке "PIO Home" нажмите "New Project".
  4. Заполните поля для создания проекта:
    • Name: введите название проекта (например, "ESP32_Blink")
    • Board: в поле поиска введите "ESP32 DEVKIT" и выберите "DOIT ESP32 DEVKIT V1"
    • Framework: выберите "Arduino"
    • Location: можете оставить флажок "Use default location" или выбрать другую папку
  5. Нажмите "Finish".
  6. Дождитесь, пока PlatformIO создаст структуру проекта и загрузит необходимые инструменты.
flowchart TD
    A["Откройте VS Code"] --> B["Нажмите на иконку PlatformIO"]
    B --> C["Выберите 'New Project'"]
    C --> D["Заполните данные проекта:"]
    D --> D1["Name: ESP32_Blink"]
    D --> D2["Board: DOIT ESP32 DEVKIT V1"]
    D --> D3["Framework: Arduino"]
    D --> E["Нажмите 'Finish'"]
    E --> F["Дождитесь завершения
создания проекта"]

4.2. Создание тестового скетча

  1. В проводнике файлов VS Code (левая панель) раскройте папку вашего проекта.
  2. Перейдите в папку src и откройте файл main.cpp.
  3. Удалите весь существующий код и вставьте следующий скетч для мигания светодиодом:
#include // Определение пина для встроенного светодиода // На большинстве плат ESP32 DevKit V1 это GPIO2 #define LED_BUILTIN 2 void setup() { // Настраиваем последовательный порт для отладки Serial.begin(115200); Serial.println("ESP32 Тест светодиода"); // Настраиваем пин светодиода как выход pinMode(LED_BUILTIN, OUTPUT); } void loop() { // Включаем светодиод digitalWrite(LED_BUILTIN, HIGH); Serial.println("LED ON"); delay(1000); // Ждём 1 секунду // Выключаем светодиод digitalWrite(LED_BUILTIN, LOW); Serial.println("LED OFF"); delay(1000); // Ждём 1 секунду }

4.3. Загрузка прошивки на ESP32

  1. Убедитесь, что плата ESP32 подключена к компьютеру.
  2. В VS Code нажмите на иконку PlatformIO в левой боковой панели.
  3. В разделе "Project Tasks" найдите ваш проект и разверните его.
  4. Нажмите на "Build" для компиляции проекта (без загрузки).
  5. После успешной сборки нажмите на "Upload" для загрузки прошивки на плату.
Некоторые платы ESP32 не имеют функционального автоматического сброса в режим загрузки. Если загрузка останавливается на этапе "Connecting..." или "Waiting for device", нужно перевести плату в режим загрузки вручную.

4.4. Ручной режим загрузки (при необходимости)

sequenceDiagram
    participant User as Пользователь
    participant IDE as PlatformIO IDE
    participant ESP as ESP32

    Note over User,ESP: Если процесс загрузки останавливается на "Connecting..."

    User->>IDE: Нажимает "Upload"
    IDE->>ESP: Попытка подключения (не удаётся)
    Note over IDE: Ждёт соединения...

    User->>ESP: Нажимает и удерживает кнопку BOOT
    User->>ESP: Нажимает кнопку EN (Reset), не отпуская BOOT
    User->>ESP: Отпускает кнопку EN
    User->>ESP: Отпускает кнопку BOOT

    ESP->>IDE: Режим загрузки активирован
    IDE->>ESP: Передача прошивки
    IDE->>User: Сообщение об успехе [SUCCESS]

  1. Когда в консоли PlatformIO появится сообщение "Connecting...", выполните следующие действия:
  2. Нажмите и удерживайте кнопку "BOOT" (или "FLASH") на плате ESP32.
  3. Не отпуская "BOOT", коротко нажмите кнопку "EN" (или "RST") и отпустите её.
  4. Отпустите кнопку "BOOT".
  5. PlatformIO должен продолжить процесс загрузки.
После первой загрузки прошивки, при наличии схемы автоматического сброса на вашей плате, последующие загрузки могут происходить автоматически, без ручного режима.

4.5. Проверка работы скетча

  1. После успешной загрузки прошивки (увидите сообщение "[SUCCESS]" в терминале) встроенный светодиод на плате ESP32 (обычно подключён к GPIO2) начнёт мигать с интервалом в 1 секунду.
  2. Дополнительно можно открыть монитор последовательного порта для просмотра сообщений от ESP32:
    • В PlatformIO: нажмите на "Monitor" в разделе "Project Tasks"
    • Или нажмите на иконку розетки в нижней панели VS Code
  3. В мониторе должны отображаться сообщения "LED ON" и "LED OFF" при каждом переключении светодиода.
Если светодиод мигает и вы видите сообщения в мониторе порта, это означает, что ваша плата ESP-WROOM-32 правильно подключена и настроена!

5. Работа с Wi-Fi

5.1. Пример сканирования Wi-Fi сетей

Следующий скетч демонстрирует, как использовать модуль Wi-Fi ESP32 для сканирования доступных сетей:

#include #include void setup() { Serial.begin(115200); // Устанавливаем режим Wi-Fi как станция (клиент) WiFi.mode(WIFI_STA); WiFi.disconnect(); // Отключаемся от любых предыдущих подключений delay(100); Serial.println("Настройка ESP32 Wi-Fi завершена"); } void loop() { Serial.println("Начало сканирования Wi-Fi сетей..."); // Сканируем доступные сети int networksFound = WiFi.scanNetworks(); if (networksFound == 0) { Serial.println("Не найдено ни одной Wi-Fi сети"); } else { Serial.print("Найдено "); Serial.print(networksFound); Serial.println(" сет(и):"); for (int i = 0; i < networksFound; ++i) { // Выводим SSID, RSSI и тип шифрования для каждой сети Serial.print(i + 1); Serial.print(": "); Serial.print(WiFi.SSID(i)); Serial.print(" ("); Serial.print(WiFi.RSSI(i)); Serial.print(" дБм) "); // Отмечаем зашифрованные сети Serial.println((WiFi.encryptionType(i) == WIFI_AUTH_OPEN) ? "открытая" : "зашифрованная"); delay(10); // Небольшая пауза между выводом сетей } } Serial.println(""); // Ждём 5 секунд перед следующим сканированием delay(5000); }

5.2. Подключение к Wi-Fi сети

Этот пример демонстрирует, как подключить ESP32 к Wi-Fi сети:

#include #include // Настройки Wi-Fi const char* ssid = "Ваша_WiFi_Сеть"; // Замените на имя вашей сети const char* password = "Ваш_WiFi_Пароль"; // Замените на пароль вашей сети void setup() { Serial.begin(115200); delay(1000); Serial.println("\nНачало подключения к Wi-Fi"); Serial.printf("Подключение к сети: %s\n", ssid); // Подключение к Wi-Fi сети WiFi.begin(ssid, password); // Ожидание подключения while (WiFi.status() != WL_CONNECTED) { delay(500); Serial.print("."); } // Отображение информации о подключении Serial.println("\nWi-Fi подключён!"); Serial.print("IP-адрес: "); Serial.println(WiFi.localIP()); Serial.print("Шлюз: "); Serial.println(WiFi.gatewayIP()); Serial.print("Маска подсети: "); Serial.println(WiFi.subnetMask()); Serial.print("DNS: "); Serial.println(WiFi.dnsIP()); Serial.print("Сила сигнала: "); Serial.print(WiFi.RSSI()); Serial.println(" дБм"); } void loop() { // Проверка состояния подключения if (WiFi.status() != WL_CONNECTED) { Serial.println("Соединение с Wi-Fi потеряно! Повторное подключение..."); WiFi.begin(ssid, password); // Ожидание повторного подключения while (WiFi.status() != WL_CONNECTED) { delay(500); Serial.print("."); } Serial.println("\nWi-Fi подключён повторно!"); } // Ваш код для работы с сетью... delay(10000); // Проверка подключения каждые 10 секунд }
Замените "Ваша_WiFi_Сеть" и "Ваш_WiFi_Пароль" на реальные данные вашей Wi-Fi сети перед загрузкой скетча.

6. Использование Bluetooth

6.1. Пример простого Bluetooth-сервера

#include #include // Проверка, поддерживается ли Bluetooth #if !defined(CONFIG_BT_ENABLED) || !defined(CONFIG_BLUEDROID_ENABLED) #error Bluetooth не включён! Пожалуйста, включите его в menuconfig. #endif BluetoothSerial SerialBT; const int ledPin = 2; // Встроенный светодиод на GPIO2 void setup() { Serial.begin(115200); pinMode(ledPin, OUTPUT); // Инициализируем Bluetooth с именем "ESP32BT" SerialBT.begin("ESP32BT"); Serial.println("Bluetooth запущен! Подключитесь к 'ESP32BT' со своего телефона"); Serial.println("Доступные команды:"); Serial.println("1: Включить светодиод"); Serial.println("0: Выключить светодиод"); Serial.println("s: Получить статус"); } void loop() { // Проверка наличия данных с Bluetooth if (SerialBT.available()) { char incomingChar = SerialBT.read(); Serial.printf("Получено: %c\n", incomingChar); // Обработка команд switch (incomingChar) { case '1': digitalWrite(ledPin, HIGH); SerialBT.println("Светодиод включён"); break; case '0': digitalWrite(ledPin, LOW); SerialBT.println("Светодиод выключен"); break; case 's': case 'S': SerialBT.printf("Состояние светодиода: %s\n", digitalRead(ledPin) ? "включён" : "выключен"); break; default: SerialBT.println("Неизвестная команда. Используйте: 1, 0 или s"); break; } } // Проверка наличия данных с последовательного порта (для отладки) if (Serial.available()) { char incomingChar = Serial.read(); SerialBT.write(incomingChar); } delay(20); // Небольшая задержка для стабильности }

Для подключения к ESP32 через Bluetooth:

  1. Скачайте на свой смартфон приложение Bluetooth-терминала (например, "Serial Bluetooth Terminal" для Android или "Bluetooth Terminal" для iOS).
  2. Включите Bluetooth на смартфоне и выполните поиск устройств.
  3. Найдите и подключитесь к устройству "ESP32BT".
  4. Используйте терминал для отправки команд: "1" для включения светодиода, "0" для выключения и "s" для проверки статуса.

7. Использование датчиков и периферии

7.1. Аналоговый ввод (ADC)

ESP32 имеет несколько каналов аналого-цифрового преобразования. Вот пример считывания напряжения с аналогового входа:

#include // Определяем пин для аналогового считывания const int analogPin = 34; // GPIO34 (также VP) на ESP32 // Настройка ADC const int adcResolution = 12; // ESP32 имеет 12-битный АЦП (0-4095) const float adcMaxValue = 4095.0; // Максимальное значение для 12-битного АЦП const float adcReferenceVoltage = 3.3; // Опорное напряжение ESP32 void setup() { Serial.begin(115200); // Настраиваем разрешение ADC (от 9 до 12 бит) analogReadResolution(adcResolution); // Опционально можно настроить сглаживание analogSetWidth(adcResolution); analogSetAttenuation(ADC_11db); // Полный диапазон: 0-3.3В Serial.println("ESP32 ADC Тест"); } void loop() { // Считываем сырое значение ADC int adcRaw = analogRead(analogPin); // Преобразуем сырое значение в напряжение float voltage = (adcRaw / adcMaxValue) * adcReferenceVoltage; // Выводим результаты Serial.print("Сырое значение ADC: "); Serial.print(adcRaw); Serial.print(" | Напряжение: "); Serial.print(voltage, 2); // Два знака после запятой Serial.println("В"); delay(1000); // Считывание каждую секунду }
На ESP32 аналоговые входы GPIO32-GPIO39 являются лучшим выбором для ADC. Пины GPIO0, GPIO2, GPIO4, GPIO12-GPIO15 также поддерживают аналоговый ввод, но их использование может влиять на Wi-Fi/Bluetooth и взаимодействовать с другими функциями.

7.2. ШИМ (PWM) выводы

ESP32 имеет 16 каналов ШИМ, которые можно настроить на разные частоты и разрешение:

#include // Настройка ШИМ const int pwmPin = 16; // GPIO-пин для ШИМ const int pwmChannel = 0; // ШИМ-канал (0-15) const int pwmFreq = 5000; // Частота ШИМ в Гц const int pwmResolution = 8; // Разрешение (1-16 бит) const int maxDutyCycle = (1 << pwmResolution) - 1; // 255 для 8-бит void setup() { Serial.begin(115200); // Настраиваем ШИМ ledcSetup(pwmChannel, pwmFreq, pwmResolution); // Подключаем GPIO-пин к ШИМ-каналу ledcAttachPin(pwmPin, pwmChannel); Serial.println("ESP32 PWM Тест"); } void loop() { // Плавное увеличение яркости (эффект "дыхания") Serial.println("Увеличение яркости..."); for (int dutyCycle = 0; dutyCycle <= maxDutyCycle; dutyCycle++) { ledcWrite(pwmChannel, dutyCycle); delay(5); } // Плавное уменьшение яркости Serial.println("Уменьшение яркости..."); for (int dutyCycle = maxDutyCycle; dutyCycle >= 0; dutyCycle--) { ledcWrite(pwmChannel, dutyCycle); delay(5); } }

7.3. Использование цифро-аналогового преобразователя (DAC)

ESP32 имеет два 8-битных канала DAC на пинах GPIO25 (DAC1) и GPIO26 (DAC2):

#include #include // Настройка DAC const int sineWaveFreq = 1; // Частота волны в Гц void setup() { Serial.begin(115200); // Инициализируем оба канала DAC dac_output_enable(DAC_CHANNEL_1); // GPIO25 dac_output_enable(DAC_CHANNEL_2); // GPIO26 Serial.println("ESP32 DAC Тест - генерация синусоиды"); } void loop() { // Генерируем синусоиду на DAC1 и косинусоиду на DAC2 for (int degree = 0; degree < 360; degree++) { // Расчёт значений для синуса и косинуса // от 0 до 255 (8-бит DAC) int sinValue = 127 + 127 * sin(degree * PI / 180); int cosValue = 127 + 127 * cos(degree * PI / 180); // Вывод на DAC dac_output_voltage(DAC_CHANNEL_1, sinValue); // GPIO25 dac_output_voltage(DAC_CHANNEL_2, cosValue); // GPIO26 // Задержка для контроля частоты delayMicroseconds(1000000 / 360 / sineWaveFreq); } }

8. Использование многозадачности на ESP32

8.1. Многозадачность с FreeRTOS

ESP32 имеет двухъядерный процессор и поддерживает реальную многозадачность с помощью FreeRTOS:

#include // Настройка задач RTOS TaskHandle_t Task1; TaskHandle_t Task2; // Пин для светодиода const int led1 = 2; // Встроенный светодиод на GPIO2 const int led2 = 4; // Дополнительный светодиод на GPIO4 (если подключён) // Коды задач void Task1code(void *pvParameters) { Serial.print("Задача 1 работает на ядре "); Serial.println(xPortGetCoreID()); while(true) { digitalWrite(led1, HIGH); delay(1000); digitalWrite(led1, LOW); delay(1000); } } void Task2code(void *pvParameters) { Serial.print("Задача 2 работает на ядре "); Serial.println(xPortGetCoreID()); while(true) { digitalWrite(led2, HIGH); delay(500); digitalWrite(led2, LOW); delay(500); } } void setup() { Serial.begin(115200); // Настраиваем пины pinMode(led1, OUTPUT); pinMode(led2, OUTPUT); // Создаём задачи на разных ядрах ESP32 // Параметры: (имя задачи, размер стека, указатель на параметры, приоритет, &идентификатор, ядро) // Запуск задачи 1 на ядре 0 xTaskCreatePinnedToCore( Task1code, // Функция задачи "Task1", // Имя задачи 10000, // Размер стека (в словах) NULL, // Параметры 1, // Приоритет (большее число = выше приоритет) &Task1, // Идентификатор задачи 0); // Ядро 0 delay(500); // Задержка для стабильности // Запуск задачи 2 на ядре 1 xTaskCreatePinnedToCore( Task2code, // Функция задачи "Task2", // Имя задачи 10000, // Размер стека NULL, // Параметры 1, // Приоритет &Task2, // Идентификатор задачи 1); // Ядро 1 Serial.println("Обе задачи запущены"); } void loop() { // Никакого кода не нужно в loop(), так как всё выполняют задачи // Можно использовать loop() для мониторинга, если нужно delay(1000); }
Использование многозадачности позволяет ESP32 одновременно выполнять несколько сложных операций, таких как обработка датчиков, управление выводами и поддержка сетевых соединений, без блокировки основного цикла программы.

9. Режимы энергосбережения

9.1. Использование режима глубокого сна (Deep Sleep)

#include // Определение пинов #define WAKE_PIN GPIO_NUM_33 // Пин для пробуждения (RTC GPIO) // Время сна (в микросекундах) #define uS_TO_S_FACTOR 1000000 // Коэффициент перевода микросекунд в секунды #define TIME_TO_SLEEP 10 // Время сна в секундах // Счётчик пробуждений RTC_DATA_ATTR int bootCount = 0; void setup() { Serial.begin(115200); delay(1000); // Время для открытия последовательного монитора // Увеличиваем счётчик пробуждений (сохраняется в RTC памяти) ++bootCount; // Выводим информацию о пробуждении Serial.println("ESP32 проснулся!"); Serial.print("Количество пробуждений: "); Serial.println(bootCount); // Вывод причины пробуждения esp_sleep_wakeup_cause_t wakeup_reason; wakeup_reason = esp_sleep_get_wakeup_cause(); switch(wakeup_reason) { case ESP_SLEEP_WAKEUP_EXT0 : Serial.println("Пробуждение через внешний сигнал на пин RTC_IO"); break; case ESP_SLEEP_WAKEUP_EXT1 : Serial.println("Пробуждение через внешний сигнал на пин RTC_CNTL"); break; case ESP_SLEEP_WAKEUP_TIMER : Serial.println("Пробуждение через таймер"); break; case ESP_SLEEP_WAKEUP_TOUCHPAD : Serial.println("Пробуждение через сенсорную кнопку"); break; default : Serial.printf("Пробуждение не через Deep Sleep: %d\n", wakeup_reason); break; } // Выполнить полезную работу перед сном // Например, считать датчики, отправить данные и т.д. Serial.println("Выполнение задач перед сном..."); delay(1000); // Настройка пробуждения // 1. Настройка таймера пробуждения esp_sleep_enable_timer_wakeup(TIME_TO_SLEEP * uS_TO_S_FACTOR); Serial.printf("Настроено пробуждение через %d секунд\n", TIME_TO_SLEEP); // 2. Настройка пробуждения от внешнего сигнала (опционально) esp_sleep_enable_ext0_wakeup(WAKE_PIN, 1); // 1 = HIGH для пробуждения // Переход в глубокий сон Serial.println("Переход в режим глубокого сна"); Serial.flush(); // Ждём завершения передачи данных через UART esp_deep_sleep_start(); // Этот код не выполнится после вызова esp_deep_sleep_start() Serial.println("Этот текст никогда не будет выведен"); } void loop() { // Не используется при использовании deep sleep }
При использовании режима глубокого сна все данные в памяти и состояние GPIO теряются. Только RTC-память (помеченная атрибутом RTC_DATA_ATTR) сохраняет данные между циклами сна. Также помните, что не все GPIO-пины могут быть использованы для пробуждения (только пины RTC GPIO, такие как GPIO32, GPIO33, GPIO34 и т.д.).

10.1. Ограничения ESP32

  • ADC2 во время Wi-Fi: Аналоговые входы ADC2 (связанные с GPIO0, 2, 4, 12-15, 25-27) невозможно использовать во время активности Wi-Fi.
  • Пины во время загрузки: GPIO0, GPIO2 и GPIO12 имеют специальные функции во время загрузки и должны иметь определённые уровни сигнала для нормального запуска.
  • Ограничения входных пинов: GPIO34-GPIO39 могут использоваться только как входы и не имеют внутренних подтягивающих резисторов.
  • Ограничения Flash: Пины GPIO6-GPIO11 используются для подключения Flash-памяти и не доступны для использования.

11. Полезные советы и рекомендации

11.1. Оптимизация энергопотребления

  • Отключение неиспользуемых модулей: Если не используете Wi-Fi или Bluetooth, отключите их для уменьшения энергопотребления.
  • Уменьшение частоты процессора: Используйте setCpuFrequencyMhz(80) для снижения тактовой частоты, когда не нужна полная мощность.
  • Лёгкий сон: Используйте esp_light_sleep_start() вместо глубокого сна, когда нужно быстро "проснуться" без перезагрузки.
  • Оптимизация циклов: Избегайте busy waiting и используйте события и таймеры вместо регулярных проверок.

11.2. Стабильность и надёжность

  • Предотвращение перезагрузок: Используйте конденсатор большой ёмкости (100-220 мкФ) между 3.3В и GND для стабилизации питания.
  • Watchdog Timer: Настройте сторожевой таймер для автоматического восстановления в случае зависания.
  • Сохранение данных: Регулярно сохраняйте критические данные в NVS (Non-Volatile Storage) или SPIFFS.
  • Контроль буферов: Проверяйте наличие свободной памяти перед операциями с большими буферами с помощью ESP.getFreeHeap().
  • Избежание долгих блокировок: Выбирайте неблокирующие алгоритмы для сохранения отзывчивости системы.

11.3. Работа с Wi-Fi и Bluetooth

  • Проверка соединения: Регулярно проверяйте состояние Wi-Fi соединения и выполняйте повторное подключение при необходимости.
  • Обработка событий: Используйте обработчики событий Wi-Fi (WiFi.onEvent()) вместо постоянных проверок состояния.
  • Энергосбережение: Используйте Wi-Fi в автоматическом режиме энергосбережения (WIFI_PS_MODEM).
  • Поддержка одного интерфейса: Если возможно, используйте либо Wi-Fi, либо Bluetooth одновременно, что улучшает стабильность и снижает потребление.
При разработке IoT-устройств с ESP32 всегда планируйте механизмы удалённого обновления прошивки (OTA) и восстановления при сбоях. Это значительно упростит поддержку устройств в полевых условиях.

12. Практические применения ESP32

12.1. Умный дом

  • Контроллеры умного дома: Управление освещением, отоплением, кондиционированием с помощью реле и датчиков.
  • Мониторинг энергопотребления: Подключение к счётчикам электроэнергии через оптические или импульсные входы.
  • Системы безопасности: Управление сенсорами движения, дверными/оконными датчиками, камерами наблюдения.
  • Системы автоматического полива: Управление клапанами с учётом влажности почвы и прогноза погоды.

12.2. Промышленная автоматизация

  • Мониторинг оборудования: Сбор данных с промышленных датчиков и передача их на сервер или в облако.
  • Локальные шлюзы: Преобразование данных между различными протоколами (Modbus, I2C, SPI, RS-485) и сетями Ethernet/Wi-Fi.
  • Прогнозируемое обслуживание: Анализ данных с датчиков вибрации, температуры для предсказания сбоев.

12.3. Системы мониторинга

  • Метеостанции: Подключение датчиков температуры, влажности, давления и ветра с отправкой данных в интернет.
  • Мониторинг качества воздуха: Сбор данных о концентрации CO2, PM2.5, PM10 и других загрязнителей.
  • Интернет-логгеры: Запись показаний датчиков с поддержкой точного времени через NTP.
flowchart TD
    ESP32[ESP-WROOM-32] --> Sensors["Сенсоры
(DHT22, BMP280, etc.)"] ESP32 --> Actuators["Исполнительные устройства
(Реле, Моторы)"] ESP32 --> Display["Дисплеи
(OLED, TFT)"] ESP32 --> |"Wi-Fi
Bluetooth"| Connectivity{"Подключение"} Connectivity --> |"Local"| LocalDevices["Локальные устройства
(Смартфон, ПК)"] Connectivity --> |"Internet"| Cloud["Облачные сервисы
(AWS IoT, ThingSpeak)"] Cloud --> Dashboard["Веб-дашборды
Мобильные приложения"] classDef esp32 fill:#f96,stroke:#333,stroke-width:2px classDef devices fill:#9cf,stroke:#333,stroke-width:2px classDef cloud fill:#f9f,stroke:#333,stroke-width:2px class ESP32 esp32 class Sensors,Actuators,Display,LocalDevices devices class Cloud,Dashboard cloud

13. Устранение типичных проблем

13.1. Проблемы при загрузке

Проблема Возможные причины Решение
Ошибка "Connecting..." Плата не в режиме загрузки Удерживайте кнопку BOOT, нажмите и отпустите EN, затем отпустите BOOT
Ошибка "A fatal error occurred: Failed to connect to ESP32" Проблемы с драйвером или подключением Проверьте кабель, установите/переустановите драйверы CP2102
Ошибка компиляции с Arduino.h Неправильно выбрана плата Убедитесь, что выбрана ESP32 в настройках проекта
Ошибка "Brownout detector" Недостаточное питание Используйте качественный кабель, другой USB-порт или внешнее питание через VIN

13.2. Проблемы с Wi-Fi

Проблема Возможные причины Решение
Непостоянное подключение Слабый сигнал или нестабильное питание Переместите ближе к точке доступа, проверьте питание
Wi-Fi не подключается Неправильные данные или несовместимость Проверьте SSID и пароль, попробуйте подключиться к другой сети
Медленное подключение Конфликт с Bluetooth или перегрузка Отключите Bluetooth, если он не используется
Проблемы с подключением к некоторым сетям Ограничения корпоративного Wi-Fi Используйте WPA2 Personal или создайте собственную точку доступа

13.3. Проблемы со стабильностью

  • Случайные перезагрузки: Уменьшите частоту процессора, проверьте питание, избегайте доступа к неинициализированной памяти.
  • Утечки памяти: Избегайте динамического выделения памяти в основном цикле, проверяйте доступную память с ESP.getFreeHeap().
  • Несоответствие с датчиками и периферией: Убедитесь, что используете правильный уровень напряжения (ESP32 работает с 3.3В).
  • Паттерны сбросов: Используйте сторожевой таймер ESP32 для восстановления при сбоях.

14. Полезные библиотеки и инструменты

14.1. Библиотеки ESP32 для PlatformIO

  • AsyncTCP и ESPAsyncWebServer: Для создания асинхронных веб-серверов с эффективным использованием ресурсов.
  • ArduinoJson: Для обработки JSON-данных при взаимодействии с API и веб-сервисами.
  • WiFiManager: Упрощает настройку Wi-Fi через веб-интерфейс.
  • PubSubClient: Для работы с MQTT-протоколом для IoT-программ.
  • ESP32 BLE Arduino: Расширенные возможности для работы с Bluetooth Low Energy.
  • SPIFFS/LittleFS: Файловые системы для хранения конфигураций, веб-страниц и данных.

14.2. Инструменты для диагностики

  • Serial Monitor: Базовый инструмент для отладки через консоль.
  • ESP Exception Decoder: Декодирует адреса сбоев в исходный код.
  • EspExceptionDecoder: Плагин PlatformIO для анализа выгрузок стека.
  • ESP32 Memory Analyzer: Отслеживает использование памяти и выявляет утечки.
Используйте "PlatformIO: Project Tasks" для быстрого доступа к командам "Monitor", "Upload" и "Upload Filesystem Image". Эта панель предоставляет удобный доступ ко всем основным действиям для работы с ESP32.
Важное замечание: Мы приложили усилия, чтобы эта инструкция была точной и полез

FAQ (частые вопросы)

Рекомендуемые статьи
Подключение биполярного светодиода к ESP32 WROOM
Подключение биполярного светодиода к ESP32 WROOM
Блог, Инструкции Подключения и Обзоры
04.10.2024
