Контроллер заряда-разряда модуль защиты Li-Ion 18650 1S 4.2В 2А

Есть в наличии

Код товара: 1272

40.00 грн

Нашли дешевле?

-Рабочее напряжение-:4.5 - 5.5 В

-Выходное напряжение-: 5 В

-Максимальный ток заряда-:2.1 А

-Максимальный ток разряда-:3.5 А

-Защита-:от перенапряжения, короткого замыкания, превышения тока, перегрева

-Размеры-:25 х 16 мм

-Диапазон рабочей температуры-:- 20°C ... + 85°C

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Контроллер заряда-разряда модуль защиты Li-Ion 18650 1S 4.2В 2А

Код товара: 1272

40.00 грн

Описание

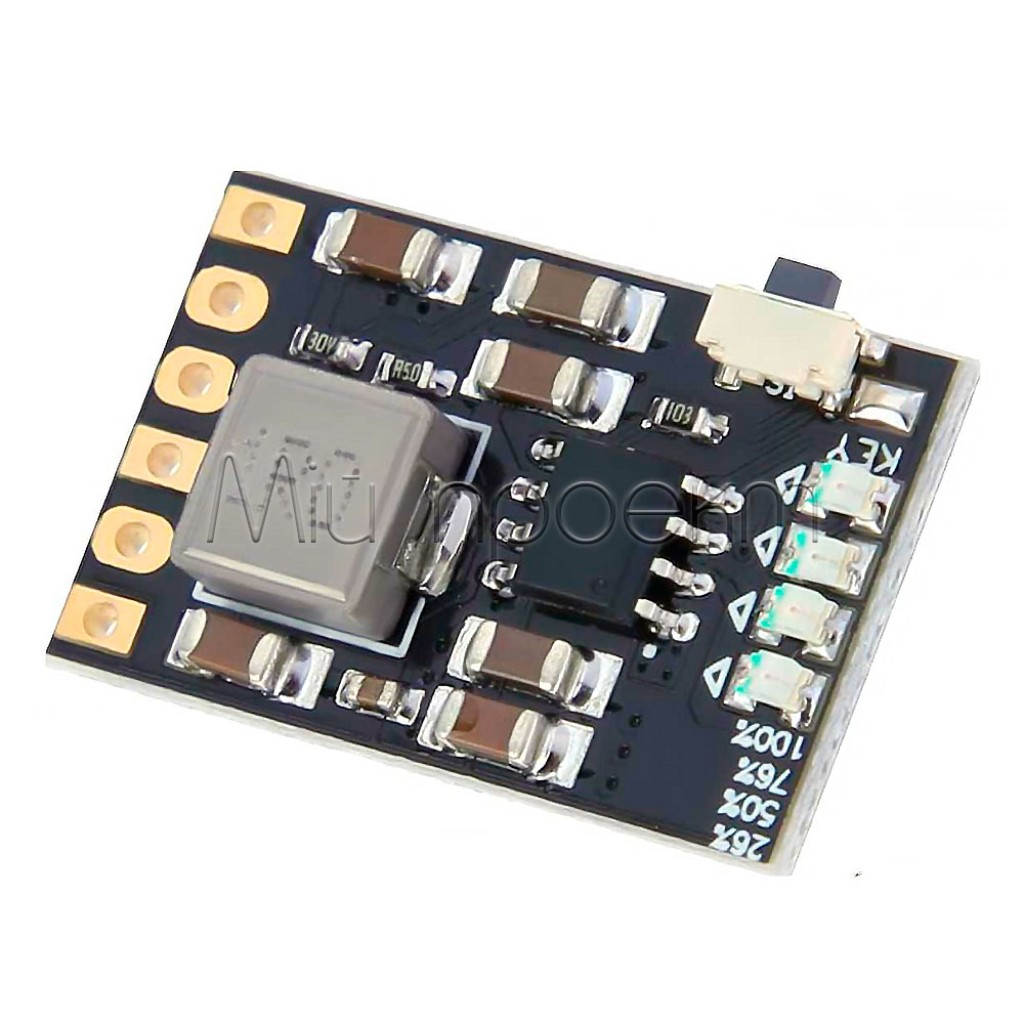

🔌 MH-CD42 Модуль защиты Li-Ion 18650 1S

Контроллер заряда-разряда 4.2В 2А с BMS для роботов и DIY-проектов

Общее описание

MH-CD42 – это универсальный компактный модуль, сочетающий функции контроллера заряда литий-ионных аккумуляторов и повышающего преобразователя напряжения (Boost Converter). Благодаря интегрированному решению "все-в-одном", модуль обеспечивает как безопасную зарядку Li-Ion или Li-Po аккумуляторов (конфигурация 1S) от источника 5В с током до 2А, так и преобразование напряжения аккумулятора (3-4.2В) в стабильное выходное напряжение 5В с максимальным током до 2.4А. Эта функциональность делает его идеальным компонентом для создания Power Bank, автономных роботов, портативных электронных устройств и систем резервного питания. Благодаря информативной светодиодной индикации, встроенным защитам и сквозной зарядке (Pass-through), модуль MH-CD42 является надежным и удобным решением для широкого спектра DIY-проектов.

✅ Технические преимущества:

• Комплексное решение "все-в-одном" – сочетает функции зарядного устройства для Li-Ion/Li-Po аккумуляторов и повышающего преобразователя напряжения (Power Bank) на одной компактной плате размером всего 25×16 мм
• Высокий ток заряда и разряда – обеспечивает зарядку аккумуляторов током до 2.1А и выдает на выходе ток до 2.4А, что достаточно для питания большинства микроконтроллеров, сенсоров и даже зарядки смартфонов
• Информативная LED-индикация – четыре светодиода наглядно отображают уровень заряда аккумулятора (25%, 50%, 75%, 100%), что позволяет легко контролировать состояние системы питания
• Сквозная зарядка (Pass-through) – уникальная возможность одновременно заряжать аккумулятор и питать подключенное устройство, что идеально для создания простых систем бесперебойного питания для 5В устройств
• Комплексная защита аккумулятора – встроенные механизмы защиты от перезаряда (отсечка при 4.2В), переразряда (отключение при ~3В), перегрузки по току и короткого замыкания на выходе

🔧 Идеальное решение для:

Самодельные Power Bank

Автономные роботы

Микроконтроллерные проекты

Мини-ИБП для 5В устройств

Портативное освещение

Питание ESP32/ESP8266

Зарядные станции для гаджетов

Системы мониторинга

💡 Широкие возможности применения:

Самодельные Power Bank – легко создайте собственный портативный аккумулятор, соединив модуль с одним или несколькими Li-Ion аккумуляторами типа 18650, поместив их в корпус и выведя USB-разъем для подключения устройств. Информативные светодиоды позволят удобно контролировать уровень заряда.
Автономное питание для робототехники – обеспечьте надежное и стабильное питание для роботизированных платформ, используя модуль для управления процессами заряда-разряда аккумуляторов и конвертации напряжения до 5В для питания микроконтроллеров, сервоприводов и других компонентов.
Мини-системы бесперебойного питания – создайте компактную систему резервного питания для маршрутизаторов Wi-Fi, IP-камер или других маломощных 5В устройств. Модуль обеспечит автоматический переход на питание от аккумулятора при отключении основного источника питания.
Портативные измерительные приборы – интегрируйте модуль с микроконтроллерами и сенсорами для создания мобильных метеостанций, анализаторов воздуха, воды или почвы с автономным питанием и возможностью подзарядки от USB.
DIY-освещение – создавайте портативные светодиодные лампы, фонари или декоративное освещение с возможностью подзарядки. Благодаря высокой эффективности преобразования и компактным размерам модуля, такие устройства будут энергоэффективными и удобными в использовании.

📦 Детальные технические характеристики:

Название модуля: MH-CD42 (на плате маркировка "MH CD42P")
Основная микросхема: IP5306 или аналог (SoC для Power Bank)
Входное напряжение зарядки: DC 4.5В - 5.5В (рекомендуется 5В)
Максимальный ток заряда: до 2.1А
Тип аккумуляторов: Li-Ion или Li-Po, конфигурация 1S (3.7В номинальное напряжение)
Напряжение отсечки заряда: 4.2В
Выходное напряжение: стабильное 5В
Максимальный выходной ток: до 2.1А - 2.4А
Эффективность (КПД): >90%
Индикация: 4 светодиода (25%, 50%, 75%, 100% заряда)
Управление:
- Кнопка "KEY" для активации выхода и проверки уровня заряда
- Одно нажатие - включить/проверить заряд
- Двойное нажатие - выключить
Встроенные защиты:
- От перезаряда аккумулятора
- От переразряда аккумулятора
- От перегрузки по выходному току
- От короткого замыкания на выходе
- От перегрева (в некоторых версиях)
Функция автоматического выключения: выключение выхода через ~30 секунд при отсутствии нагрузки

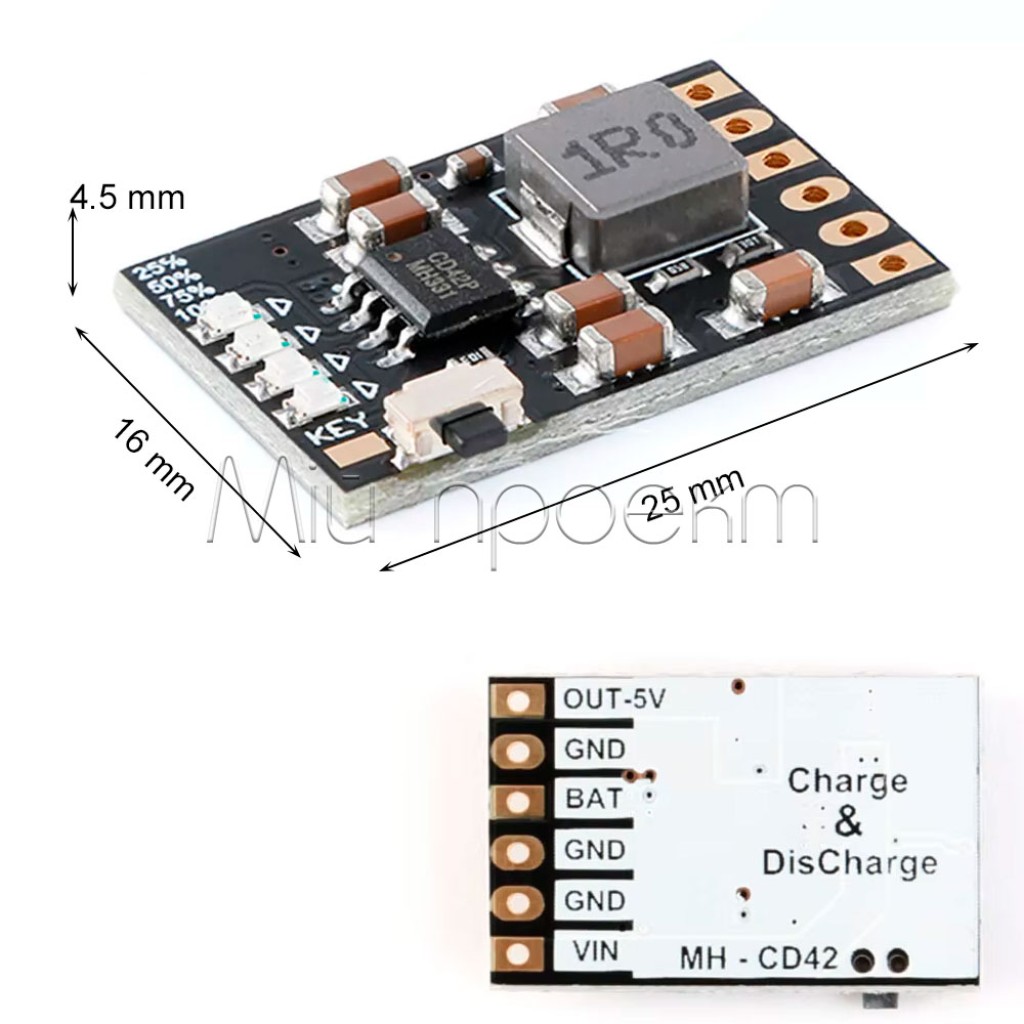

Размеры: примерно 25×16 мм

⚠️ Важные аспекты использования:

Соблюдение полярности подключения – убедитесь в правильном подключении аккумулятора, поскольку модуль обычно не имеет защиты от переполюсовки! Неправильное подключение может привести к повреждению как модуля, так и аккумулятора.
Выбор подходящего аккумулятора – используйте качественные литий-ионные или литий-полимерные аккумуляторы от проверенных производителей. Рекомендуются элементы с встроенной защитой, особенно если вы соединяете несколько аккумуляторов параллельно.
Расчет выходной мощности – хотя модуль способен выдавать до 2.4А, для длительной стабильной работы рекомендуется не превышать 80% от максимального значения. При высоких нагрузках обеспечьте надлежащее охлаждение модуля.
Особенности автоматического включения/выключения – модуль автоматически выключает выход 5В через ~30 секунд при отсутствии нагрузки или при нагрузке менее 50 мА. Учитывайте это при проектировании устройств, потребляющих малый ток в режиме ожидания.
Тепловой режим работы – при высоких токах заряда или разряда модуль может нагреваться. Обеспечьте достаточную вентиляцию и не размещайте его рядом с термочувствительными компонентами. Также избегайте эксплуатации при экстремальных температурах.

Модуль MH-CD42 – это универсальное и надежное решение для управления питанием в ваших DIY-проектах и робототехнике. Благодаря сочетанию функций зарядного устройства, защиты аккумуляторов и повышающего преобразователя в одном компактном модуле, вы получаете идеальный компонент для создания портативных и автономных электронных устройств.

#ЗащитаАккумуляторов #КонтроллерЗаряда #PowerBank #LiIon18650 #БесперебойноеПитание #Робототехника

Характеристики

-Основные-

-Рабочее напряжение-

4.5 - 5.5 В

-Выходное напряжение-

5 В

-Максимальный ток заряда-

2.1 А

-Максимальный ток разряда-

3.5 А

-Дополнительные-

-Защита-

от перенапряжения, короткого замыкания, превышения тока, перегрева

-Размеры-

25 х 16 мм

-Диапазон рабочей температуры-

- 20°C ... + 85°C

Отзывы

Рейтинг товара

Отзывов: 1

Андрій

25 августа 2024 (11:09)

Ідеальний модуль для проєктів що потребують живлення від акумулятора.

Достоинства товара:

Модуль без проблем видає струм 2А, наявна світлова індикація заряду, управління модулем однією кнопкою, високий ККД та енергоефективність у сплячому режимі.

–

Недостатки товара:

Іноді світлова індикація може глючити, що вирішується перезавантаженням модуля через кнопку.

Отзыв полезен? 0

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.

Инструкция

Инструкция по использованию модуля MH-CD42

Контроллер заряда-разряда для Li-Ion аккумуляторов с функцией Power Bank

Перед подключением обязательно проверьте полярность аккумулятора! Модуль не имеет защиты от переполюсовки, и неправильное подключение сразу испортит контроллер без возможности восстановления.

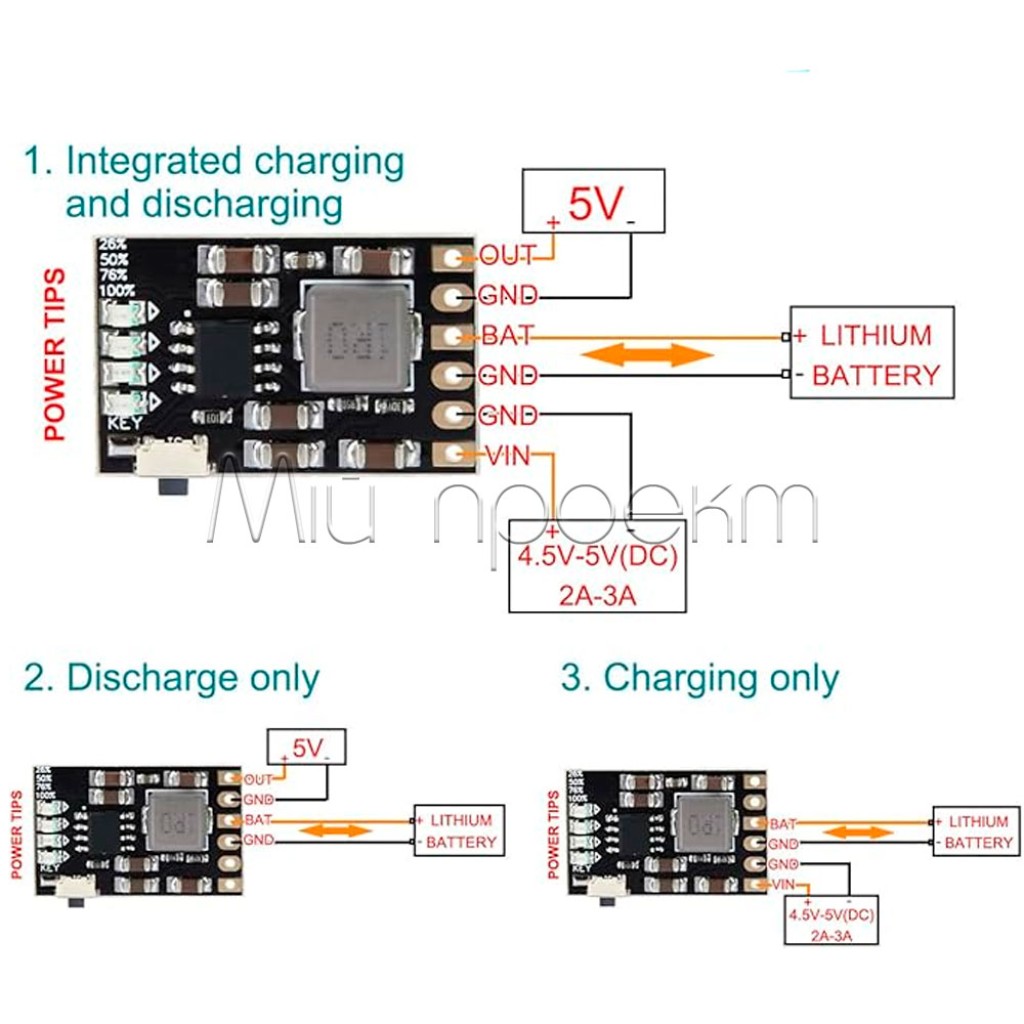

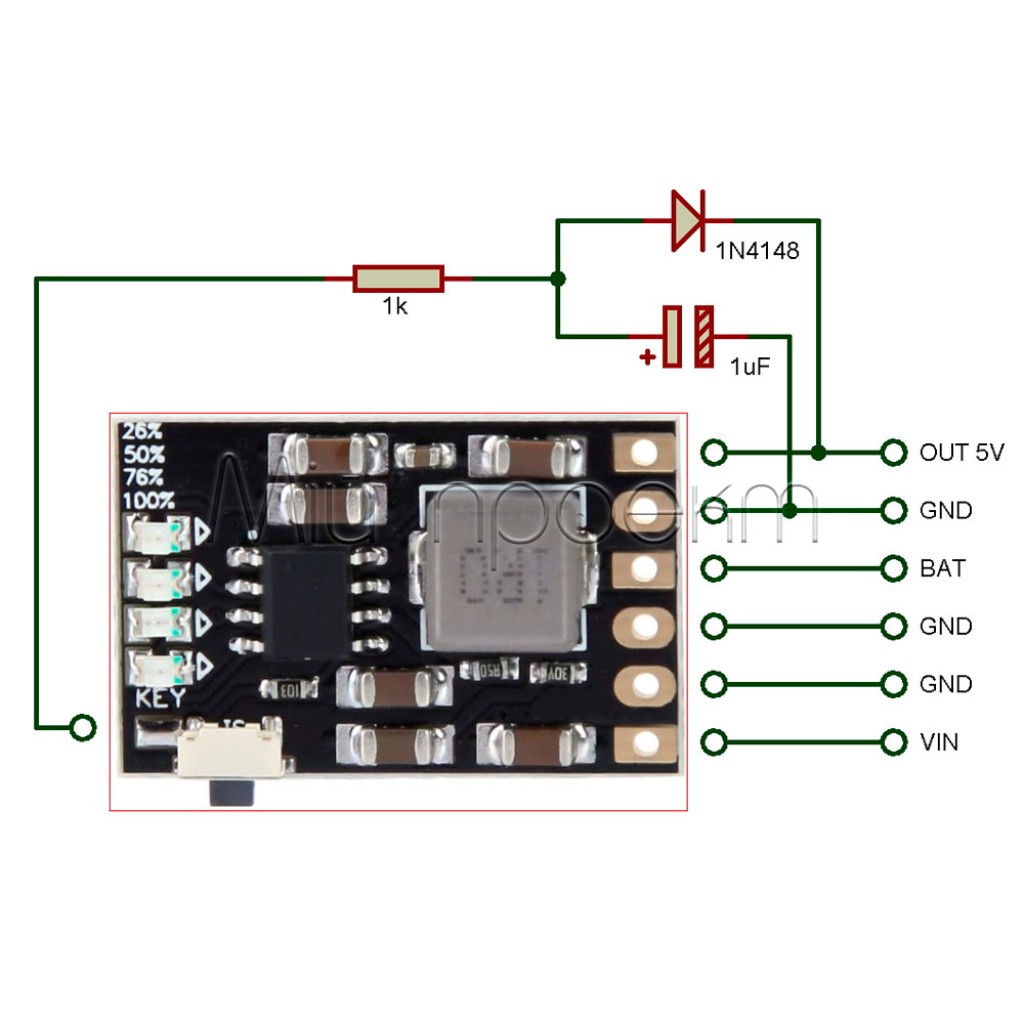

1. Схема подключения

flowchart TB
    CHARGER["Источник
    USB 5V"] --> VIN["VIN+"]
    CHARGER --> GND1["GND"]

    BAT["Li-ion/Li-Po
    аккумулятор 3.7V"] --> BATPLUS["BAT+"]
    BAT --> GND2["GND"]

    MODULE["Модуль MH-CD42"]

    VIN --> MODULE
    GND1 --> MODULE
    BATPLUS --> MODULE
    GND2 --> MODULE

    MODULE --> OUT["OUT 5V+"]
    MODULE --> GND3["GND"]
    MODULE --> KEY["KEY
    (опционально)"]

    OUT --> DEVICE["Устройство
    (нагрузка)"]
    GND3 --> DEVICE

    BUTTON["Внешняя кнопка
    (опционально)"] -.-> KEY
    BUTTON -.-> GND4["Любая GND"]
    GND4 -.-> MODULE

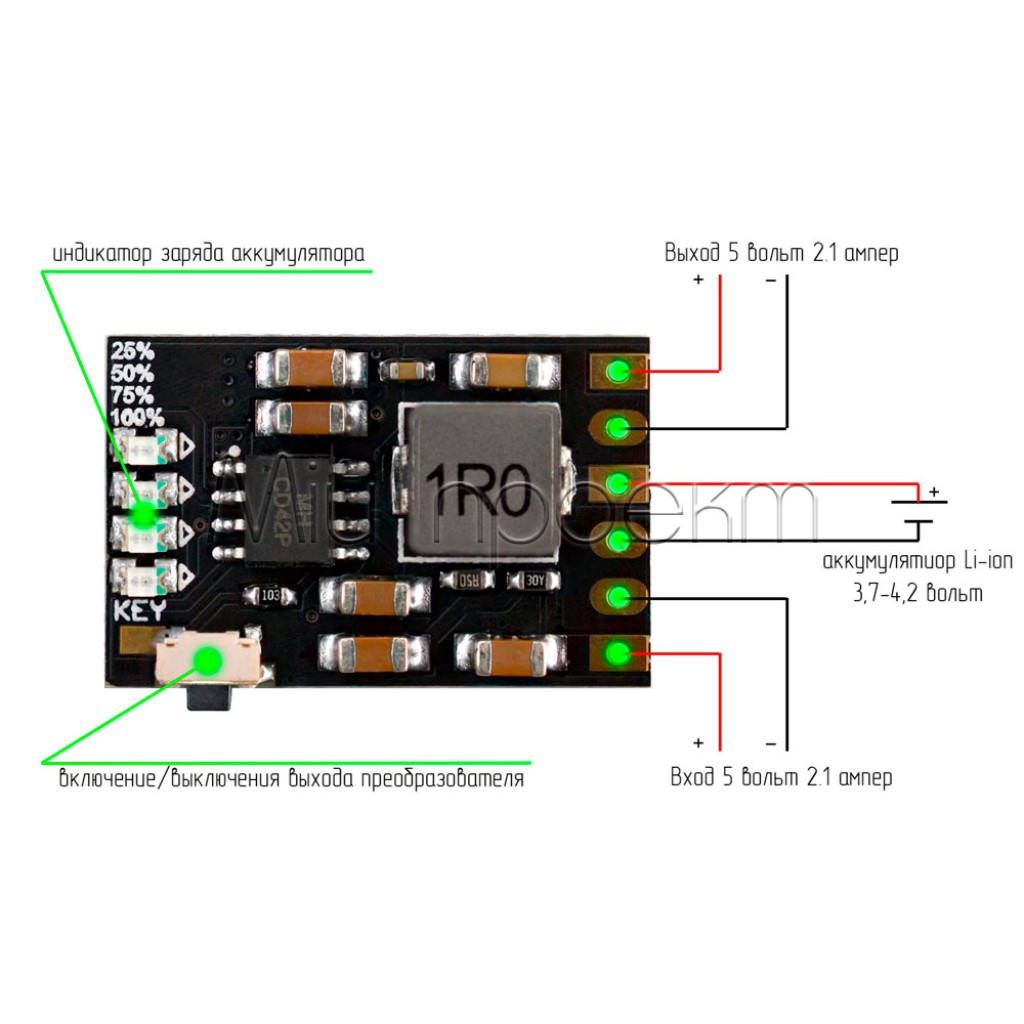

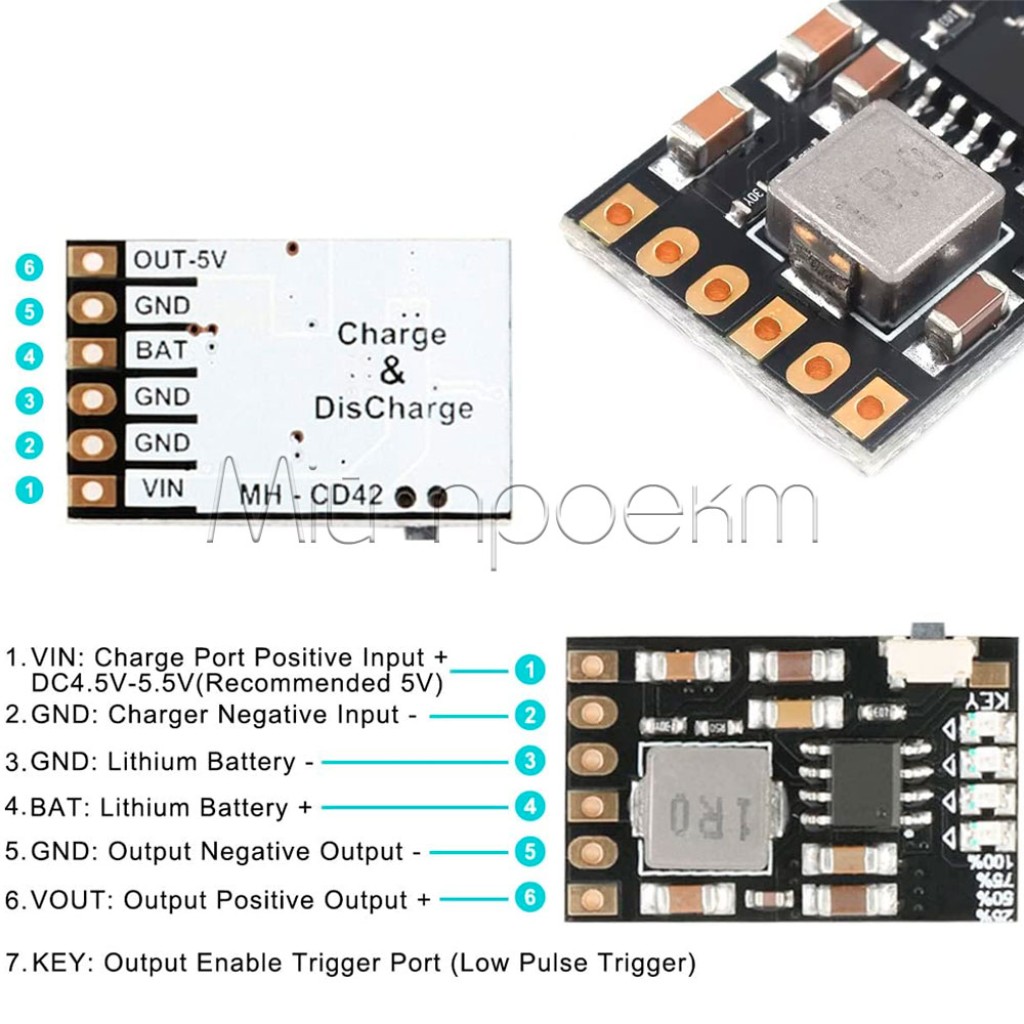

2. Подключение модуля

Подключение аккумулятора:

Найдите на плате контактные площадки BAT+ и GND (возле BAT+).
Припаяйте красный (положительный) провод аккумулятора к площадке BAT+.
Припаяйте черный (отрицательный) провод аккумулятора к площадке GND рядом с BAT+.

Для увеличения емкости можно подключить несколько аккумуляторов параллельно. Убедитесь, что перед соединением напряжение на всех аккумуляторах примерно одинаково, и никогда не соединяйте их последовательно.

Подключение входа зарядки:

Найдите контактные площадки VIN и GND (возле VIN).
Припаяйте красный (положительный) провод источника 5В к площадке VIN.
Припаяйте черный (отрицательный) провод источника 5В к площадке GND рядом с VIN.

Для удобства зарядки можно припаять разъем USB (Type-C или Micro-USB) к контактам VIN и GND. Используйте стандартные схемы подключения USB-разъемов.

Подключение выхода (нагрузки):

Найдите контактные площадки OUT-5V и GND (возле OUT-5V).
Припаяйте красный (положительный) провод нагрузки к площадке OUT-5V.
Припаяйте черный (отрицательный) провод нагрузки к площадке GND рядом с OUT-5V.

Подключение внешней кнопки (опционально):

Найдите контактную площадку KEY.
Припаяйте один вывод тактовой кнопки (без фиксации) к KEY.
Припаяйте второй вывод кнопки к любой площадке GND.

3. Режимы работы и индикация

Управление выходом 5В:

Включение: Коротко нажмите кнопку один раз.
Выключение: Дважды быстро нажмите кнопку.
Автоматическое включение: При подключении нагрузки с потреблением >50мА.
Автоматическое выключение: Если потребление <50мА в течение ~30 секунд.

Во время зарядки аккумулятора кнопка неактивна, но выход 5В работает в режиме сквозной зарядки (pass-through).

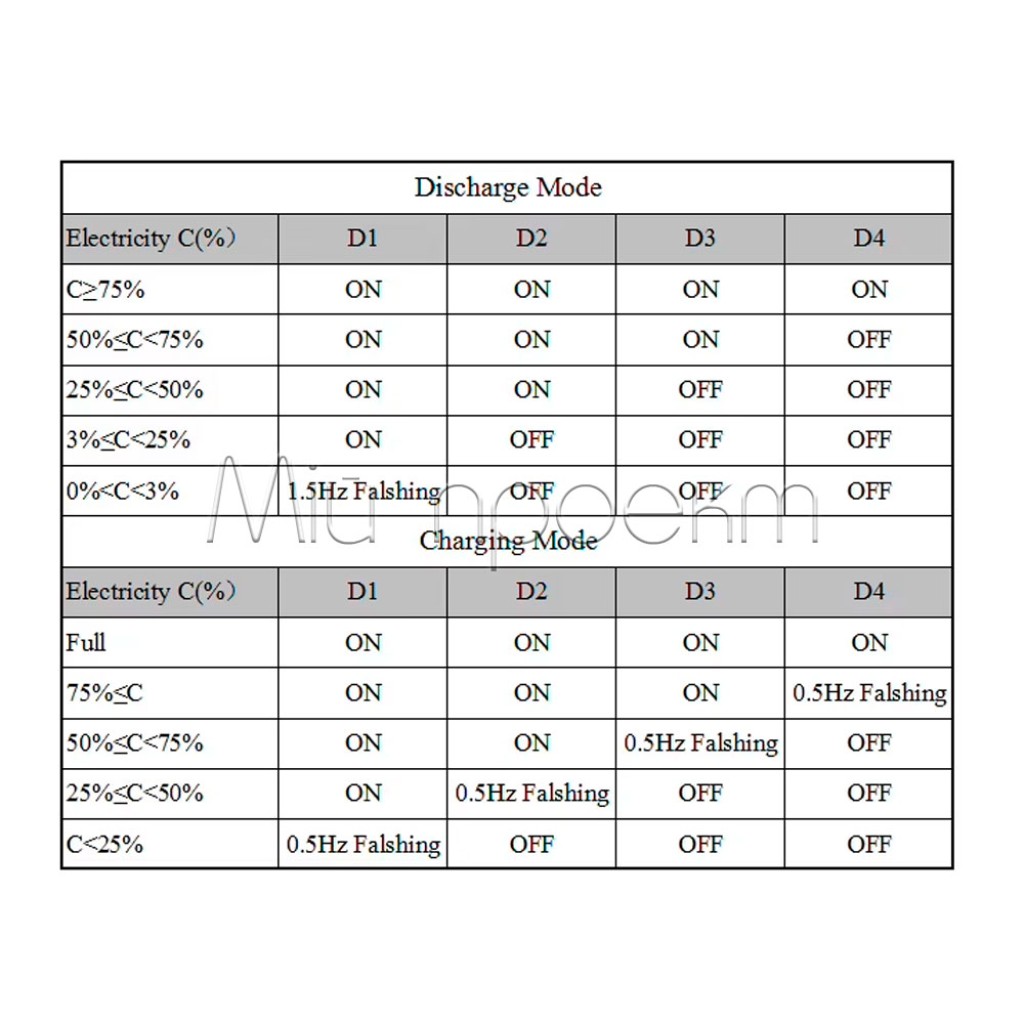

Индикация светодиодами во время разряда:

Уровень заряда	LED 1 (нижний)	LED 2	LED 3	LED 4 (верхний)
100% - 75%	Включено	Включено	Включено	Включено
75% - 50%	Включено	Включено	Включено	Выключено
50% - 25%	Включено	Включено	Выключено	Выключено
25% - ~3%	Включено	Выключено	Выключено	Выключено
< ~3% (критический)	Мигает	Выключено	Выключено	Выключено

Индикация светодиодами во время зарядки:

Уровень заряда	LED 1 (нижний)	LED 2	LED 3	LED 4 (верхний)
0% - 25%	Мигает	Выключено	Выключено	Выключено
25% - 50%	Включено	Мигает	Выключено	Выключено
50% - 75%	Включено	Включено	Мигает	Выключено
75% - 99%	Включено	Включено	Включено	Мигает
100% (Заряжено)	Включено	Включено	Включено	Включено

4. Практические советы по использованию

Создание портативного Power Bank:

Припаяйте к входу VIN/GND разъем Micro-USB или Type-C "мама"
Припаяйте к выходу OUT-5V/GND разъем USB-A "мама"
Подключите Li-ion аккумулятор 18650 с встроенной защитой или с отдельной платой защиты
Разместите все в компактном корпусе с доступом к кнопке KEY
Добавьте отверстия для светодиодной индикации и вентиляции

Питание робототехнических проектов:

Подключите аккумулятор Li-ion/Li-Po соответствующей емкости
Используйте выход 5В для питания микроконтроллеров (Arduino, ESP8266, ESP32)
Подключите внешнюю кнопку в удобном месте для включения/выключения
Обеспечьте доступ к входу VIN/GND для периодической зарядки

Оптимальный выбор аккумулятора:

Для небольших устройств (до 500мА): Аккумулятор 18650 емкостью 2000-3000мАч.
Для средних нагрузок (до 1А): Аккумуляторы 18650 с высоким током разряда или несколько аккумуляторов параллельно.
Для максимальной нагрузки (до 2А): Используйте 2-3 качественных аккумулятора 18650 параллельно.

При параллельном подключении аккумуляторов с разной степенью износа или разными характеристиками может возникнуть дисбаланс, что приведет к перегреву отдельных элементов. Используйте аккумуляторы одного типа, производителя и схожей степени износа.

5. Диагностика и решение проблем

Распространенные проблемы:

Модуль не включается:
- Проверьте напряжение аккумулятора (должно быть выше 3.0В)
- Проверьте качество паяных соединений
- Проверьте, правильно ли подключен аккумулятор
Быстро разряжается аккумулятор:
- Проверьте потребление подключенного устройства
- Убедитесь, что модуль выключается при отключении нагрузки
- Проверьте, нет ли короткого замыкания на выходе
Модуль не заряжает аккумулятор:
- Проверьте напряжение на входе VIN (должно быть 4.5-5.5В)
- Проверьте ток от источника питания (должен быть достаточным)
- Убедитесь, что аккумулятор не неисправен
Модуль сильно нагревается:
- Уменьшите нагрузку
- Обеспечьте лучшее охлаждение
- Проверьте качество паяных соединений

6. Безопасность при использовании

Никогда не используйте поврежденные аккумуляторы (вздутые, с поврежденной оболочкой)
Не допускайте короткого замыкания контактов аккумулятора или выхода модуля
Не оставляйте систему без присмотра во время первого тестирования
Избегайте перегрева системы - обеспечьте достаточную вентиляцию
Не используйте аккумуляторы с неправильным выходным напряжением (только Li-ion/Li-Po 3.7В)

Изоляция и защита:

После тестирования и проверки работоспособности системы изолируйте все соединения с помощью термоусадки или изоляционной ленты. Разместите модуль и аккумулятор в защитном корпусе с вентиляционными отверстиями для предотвращения перегрева.

Важное замечание: Мы приложили усилия, чтобы эта инструкция была точной и полезной. Однако эта инструкция предоставляется как справочный материал. Электронные компоненты могут иметь вариации, а схемы подключения зависят от конкретных условий и вашего оборудования. Эта информация предоставляется "как есть", без гарантий полноты или безошибочности. Настоятельно рекомендуем проверять спецификации вашего модуля (datasheet), сверяться с другими источниками и, при малейших сомнениях, обращаться к квалифицированным специалистам, особенно при работе с напряжением 220В.

FAQ (частые вопросы)

?Почему выход 5В на MH-CD42 отключается сам по себе примерно через 30 секунд, даже когда подключен микроконтроллер?

!Это функция автоматического отключения для экономии энергии, которая срабатывает при токе нагрузки менее ~50-60 мА. Ваш микроконтроллер, особенно в спящем режиме, может потреблять меньше этого порога. Решение: 1) Проверить, потребляет ли устройство более 60 мА постоянно. 2) Если потребление периодически падает ниже, добавить небольшую постоянную или периодическую "фиктивную" нагрузку (например, резистор) для увеличения потребления (это увеличит расход энергии). 3) Для устройств со сверхнизким потреблением рассмотреть другой модуль без автоотключения.
?Достаточно ли защит модуля MH-CD42 при использовании нескольких параллельно соединенных аккумуляторов 18650, или нужна отдельная BMS?

!Настоятельно рекомендуется использовать аккумуляторы со встроенной защитой или добавить отдельную плату BMS 1S. Хотя MH-CD42 имеет базовые защиты (перезаряд, переразряд), BMS обеспечивает лучший контроль состояния всей батареи, особенно если элементы имеют разное состояние или внутреннее сопротивление. Важно: MH-CD42 не имеет защиты от переполюсовки аккумулятора!
?Можно ли модифицировать MH-CD42 для получения другого выходного напряжения (напр., 3.3В, 9В) или изменить порог отключения?

!Нет, стандартными методами это невозможно. Микросхема IP5306 (на которой часто базируется модуль) жестко настроена на выход 5В. Для получения других напряжений используйте MH-CD42 как источник 5В и добавьте после него отдельный понижающий (Buck) или повышающий (Boost) DC-DC преобразователь.
?"Чистое" ли выходное напряжение 5В на MH-CD42 для питания чувствительных устройств (аудио, АЦП)?

!Модуль использует импульсный преобразователь, поэтому присутствуют высокочастотные пульсации. Для большинства цифровых устройств это не критично, но для чувствительных аналоговых схем (аудио, АЦП) это может создавать помехи. Рекомендации: 1) Измерить пульсации осциллографом. 2) Добавить дополнительные фильтрующие конденсаторы (напр., керамический 0.1-1мкФ + электролитический 100-470мкФ) как можно ближе к нагрузке. 3) Для критичных аудиоприложений может потребоваться LDO после модуля (снизит КПД).
?Кнопка "KEY" не работает во время зарядки аккумулятора. Это неисправность?

!Нет, это нормальное поведение. Во время процесса зарядки аккумулятора от внешнего источника, логика микросхемы IP5306 деактивирует функцию ручного включения/выключения выхода кнопкой. Выход 5В может работать в режиме сквозной зарядки, но управление им кнопкой в это время невозможно. Кнопка снова станет активной после отключения зарядного устройства.

Контроллер заряда-разряда модуль защиты Li-Ion 18650 1S 4.2В 2А

🔌 MH-CD42 Модуль защиты Li-Ion 18650 1S

Общее описание

✅ Технические преимущества:

🔧 Идеальное решение для:

💡 Широкие возможности применения:

📦 Детальные технические характеристики:

⚠️ Важные аспекты использования:

Инструкция по использованию модуля MH-CD42

1. Схема подключения

2. Подключение модуля

Подключение аккумулятора:

Подключение входа зарядки:

Подключение выхода (нагрузки):

Подключение внешней кнопки (опционально):

3. Режимы работы и индикация

Управление выходом 5В:

Индикация светодиодами во время разряда:

Индикация светодиодами во время зарядки:

4. Практические советы по использованию

Создание портативного Power Bank:

Питание робототехнических проектов:

Оптимальный выбор аккумулятора:

5. Диагностика и решение проблем

Распространенные проблемы:

6. Безопасность при использовании

Изоляция и защита:

FAQ (частые вопросы)

?Почему выход 5В на MH-CD42 отключается сам по себе примерно через 30 секунд, даже когда подключен микроконтроллер?

?Достаточно ли защит модуля MH-CD42 при использовании нескольких параллельно соединенных аккумуляторов 18650, или нужна отдельная BMS?

?Можно ли модифицировать MH-CD42 для получения другого выходного напряжения (напр., 3.3В, 9В) или изменить порог отключения?

?"Чистое" ли выходное напряжение 5В на MH-CD42 для питания чувствительных устройств (аудио, АЦП)?

?Кнопка "KEY" не работает во время зарядки аккумулятора. Это неисправность?

Продовжимо солов'їною?
