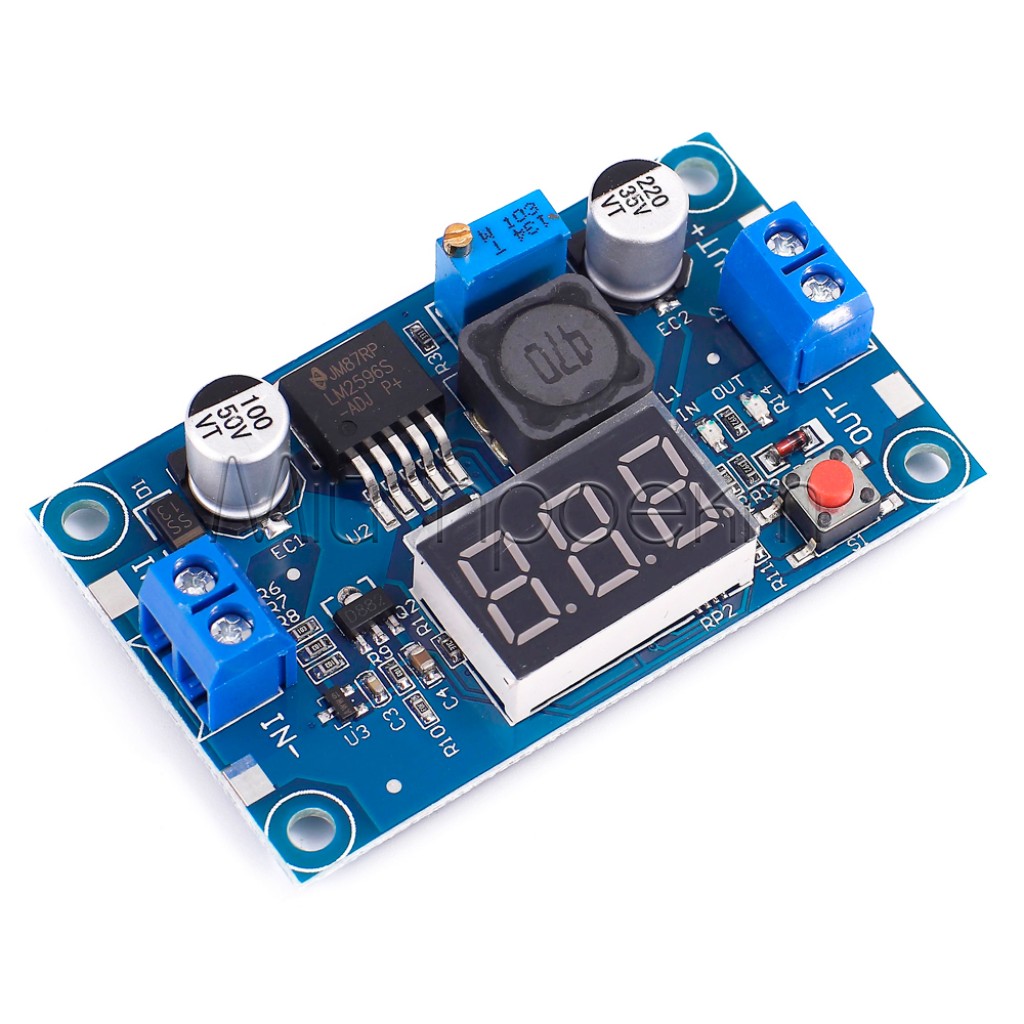

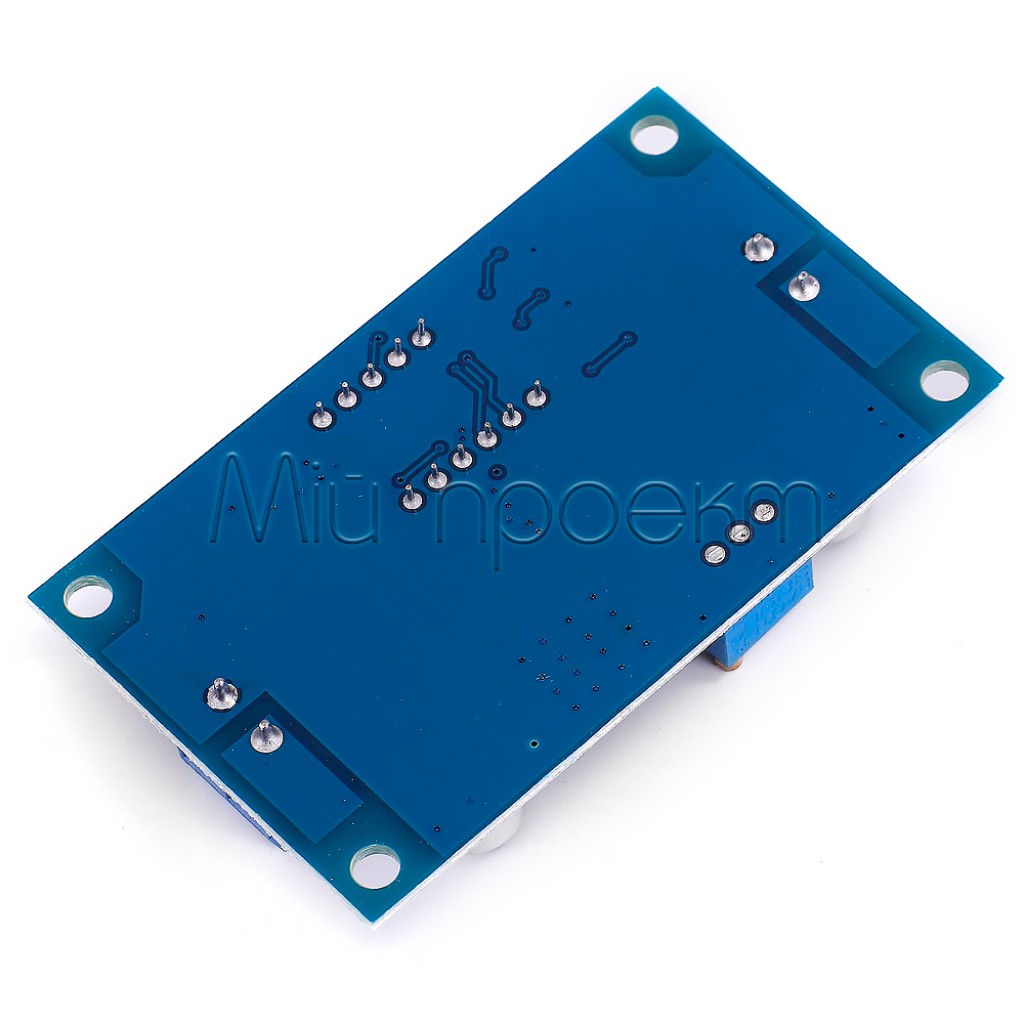

🔌 Модуль понижающего DC-DC преобразователя напряжения LM2596S с вольтметром

Входное напряжение 4-40В, выходное 1-37В, ток до 3А с цифровым дисплеем и функцией калибровки

Общее описание

Модуль понижающего DC-DC преобразователя напряжения LM2596S – компактный и мощный регулятор напряжения, который позволяет преобразовывать входное напряжение от 4В до 40В в стабильное выходное напряжение в диапазоне от 1.25В до 37В. Его главным преимуществом является встроенный цифровой вольтметр с 3-разрядным LED-дисплеем, который позволяет контролировать как входное, так и выходное напряжение непосредственно на модуле. Благодаря возможности калибровки показаний вольтметра, высокой точности регулирования и надежной конструкции на базе микросхемы LM2596S, этот модуль идеально подходит для любительских электронных проектов, макетирования, питания DIY-устройств и создания самодельных лабораторных блоков питания с фиксированным током нагрузки до 3А.

✅ Технические преимущества:

• Встроенный вольтметр с переключением режимов – 3-разрядный семисегментный светодиодный индикатор красного цвета позволяет контролировать как входное, так и выходное напряжение одним нажатием кнопки, что устраняет необходимость использования внешнего мультиметра
• Функция калибровки вольтметра – возможность точной настройки показаний встроенного вольтметра для входа и выхода с шагом 0.1В, что обеспечивает высокую точность измерений без дополнительного оборудования
• Широкий диапазон входного напряжения – способность работать с входным напряжением от 4В до 40В позволяет использовать модуль с различными источниками питания, включая аккумуляторы, солнечные панели и блоки питания
• Точное регулирование выходного напряжения – многооборотный потенциометр обеспечивает плавную и прецизионную настройку выходного напряжения в диапазоне от 1.25В до 37В для удовлетворения потребностей различных устройств и проектов
• Надежная микросхема LM2596S – использование проверенной временем промышленной микросхемы обеспечивает стабильную работу, защиту от перегрузок и длительный срок эксплуатации при нагрузке до 3А

🔧 Идеальное решение для:

DIY электронные проекты

Макетирование схем

Самодельные блоки питания

Питание проектов Arduino

LED-освещение

Автомобильная электроника

Зарядные устройства

Робототехника

💡 Широкие возможности применения:

Самодельный лабораторный блок питания – используйте модуль как основу для создания настольного блока питания с регулируемым напряжением. Достаточно подключить более мощный источник питания, разместить компоненты в корпусе и добавить несколько дополнительных контролей. Встроенный вольтметр позволит контролировать как входное, так и выходное напряжение без дополнительных измерительных приборов.
Питание Arduino и микроконтроллеров – модуль идеально подходит для стабилизации напряжения при питании различных микроконтроллерных платформ, которые требуют стабильных 5В или 3.3В. Функция точной настройки выходного напряжения обеспечивает оптимальные условия работы для чувствительной электроники и предотвращает повреждение компонентов.
Системы LED-освещения – преобразовывайте входное напряжение от различных источников (аккумуляторы, блоки питания) в необходимое для LED-лент и других светодиодных систем. Благодаря возможности точного регулирования выходного напряжения, можно оптимизировать яркость и энергопотребление светодиодных систем в зависимости от потребностей.
Автомобильная электроника – модуль можно использовать для стабилизации бортового напряжения автомобиля (12-14В) и его преобразования в напряжение, необходимое для различных электронных устройств. Компактные размеры позволяют встраивать его в существующие системы без значительных модификаций.
Питание радиолюбительских проектов – надежный источник стабильного напряжения для приемников, передатчиков и другого радиооборудования. Возможность контроля напряжения с высокой точностью особенно важна для чувствительных радиочастотных схем, где стабильность питания влияет на качество сигнала.

📦 Подробные технические характеристики:

Основной чип: LM2596S
Тип преобразователя: Понижающий (Step-down, Buck)
Диапазон входного напряжения: 4-40В постоянного тока
Диапазон выходного напряжения: 1.25-37В постоянного тока (регулируемое)
Ток нагрузки:
- Номинальный: 2А
- Максимальный: 3А
Встроенный вольтметр: 3-разрядный семисегментный LED-дисплей красного цвета
Режимы вольтметра:
- Измерение входного напряжения (IN)
- Измерение выходного напряжения (OUT)
Управление:
- Кнопка S1 для переключения режимов вольтметра и калибровки
- Многооборотный потенциометр (10 кОм) для регулирования выходного напряжения
Дополнительные функции:
- Калибровка вольтметра с шагом 0.1В
- Режим энергосбережения (выключение дисплея)
Точность измерения напряжения: До десятых долей вольта
Основные компоненты:
- Электролитический конденсатор: 220 мкФ, 35В
- Электролитический конденсатор: 100 мкФ, 50В
- Диод Шоттки: SS34
- Индуктивность (дроссель)
- SMD компоненты (резисторы, конденсаторы)

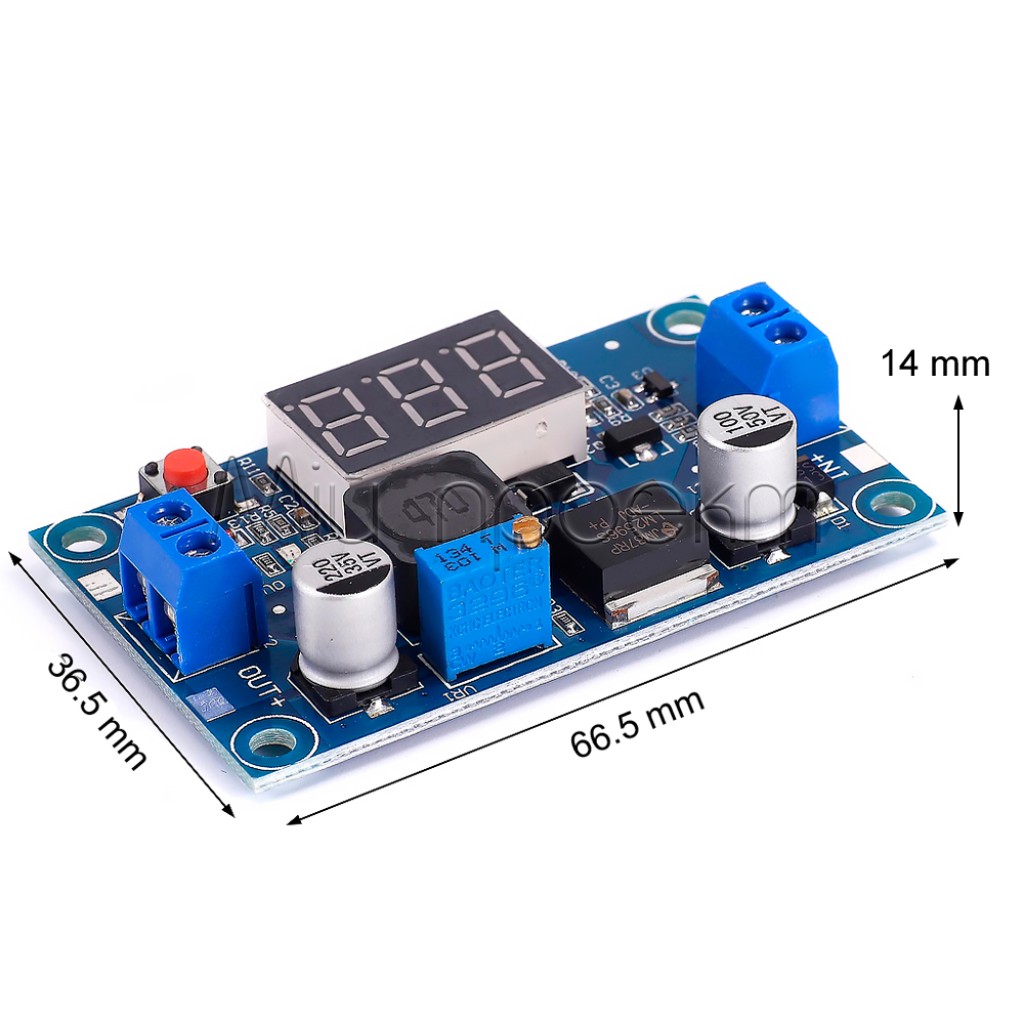

Физические размеры:
- Длина: 66.5 мм
- Ширина: 36.5 мм
- Высота: 1.45 мм
Тип соединения: Винтовые клеммы для подключения входа и выхода

⚠️ Важные аспекты использования:

Охлаждение при высоких нагрузках – при работе с током близким к максимальному (3А), микросхема LM2596S может значительно нагреваться. Рекомендуется обеспечить дополнительное охлаждение в виде радиатора или активной вентиляции при длительной работе с высокими токами нагрузки.
Правильное подключение полярности – обязательно соблюдайте правильную полярность при подключении входных и выходных линий. Неправильная полярность может привести к повреждению модуля и подключенных устройств. Входные и выходные контакты четко обозначены на плате как VIN+/VIN- и VOUT+/VOUT- соответственно.
Процедура калибровки вольтметра – для точной настройки показаний встроенного вольтметра, удерживайте кнопку S1 более 2 секунд для входа в режим калибровки. Сначала калибруется входное напряжение (мигает светодиод IN), затем выходное (мигает OUT). Короткими нажатиями регулируйте показания с шагом 0.1В, долгим нажатием переходите между режимами.
Ограничения по минимальному входному напряжению – хотя модуль может работать от напряжения 4В, для стабильной работы, особенно при значительных нагрузках, рекомендуется использовать входное напряжение не менее 6-7В. Это обеспечит лучшую стабильность выходного напряжения и уменьшит риск перегрева компонентов.
Разница между входным и выходным напряжением – для эффективной работы понижающего преобразователя, входное напряжение должно быть как минимум на 1.5-2В выше желаемого выходного напряжения.

Модуль понижающего DC-DC преобразователя с встроенным вольтметром – универсальное решение для широкого спектра электронных проектов. Благодаря точному регулированию напряжения, функции калибровки и надежной конструкции, он станет незаменимым компонентом в вашей мастерской электроники.

#DC_DC_преобразователь #LM2596S #РегуляторНапряжения #ВстроенныйВольтметр #Электроника #DIY

Характеристики

-Основные-

-Входное напряжение-

4 - 40 В (должно быть по крайней мере на 1.5 В выше выходного напряжения)

-Выходное напряжение-

1.25 - 37 В

-Максимальный ток-

3 А (рекомендовано не більше 2,5 А)

-Номинальный ток-

2 А

-Максимальная мощность-

15 Вт

-Дополнительные-

-Эффективность-

до 92%

-Размеры-

66.5 х 36.5 х 14 мм

-Точность-

± 0.1 В

-Диапазон измерения/отображения напряжения-

0 - 40 В

-Вольтметр-

3-разрядный LED-дисплей

-Вес-

22 г
