Подайте входное напряжение 5.3–30V на IN+ / IN−. Измерьте выход на OUT+ / OUT− мультиметром. Вращайте потенциометр против часовой стрелки для уменьшения напряжения (до 1.25V). Подключите нагрузку. Важно: это Step-Down — вход всегда должен быть выше выхода минимум на 1.5V. Модуль НЕ имеет защиты от переполюсовки!
Как подключить модуль LM2596S?
Следуйте последовательности: сначала настройте напряжение без нагрузки, затем подключите устройство.
-
Подключите источник питания Соедините "+" источника с
IN+, "−" сIN-. Входное напряжение: 5.3–30V DC. -
Подключите мультиметр к выходу Режим DC V. Щупы к
OUT+иOUT-. Нагрузку пока не подключайте! -
Подайте питание На мультиметре появится текущее выходное напряжение. Новые модули обычно настроены на максимум.
-
Настройте выходное напряжение Вращайте потенциометр против часовой стрелки для уменьшения напряжения. Может потребоваться 10–20 полных оборотов.
-
Проверьте стабильность Подождите 10–15 секунд. Напряжение должно быть стабильным. Если "плавает" — проблема с источником или модулем.
-
Подключите нагрузку Отсоедините мультиметр. Подключите устройство: "+" к
OUT+, "−" кOUT-. -
Проверьте под нагрузкой Измерьте напряжение еще раз. Небольшое проседание (0.1–0.2V) — норма. Значительное — перегрузка или слабый источник.
ВНИМАНИЕ: Нет защиты от переполюсовки! Перепутаете "+" и "−" на входе — модуль сгорит мгновенно. Проверяйте полярность дважды перед подключением!

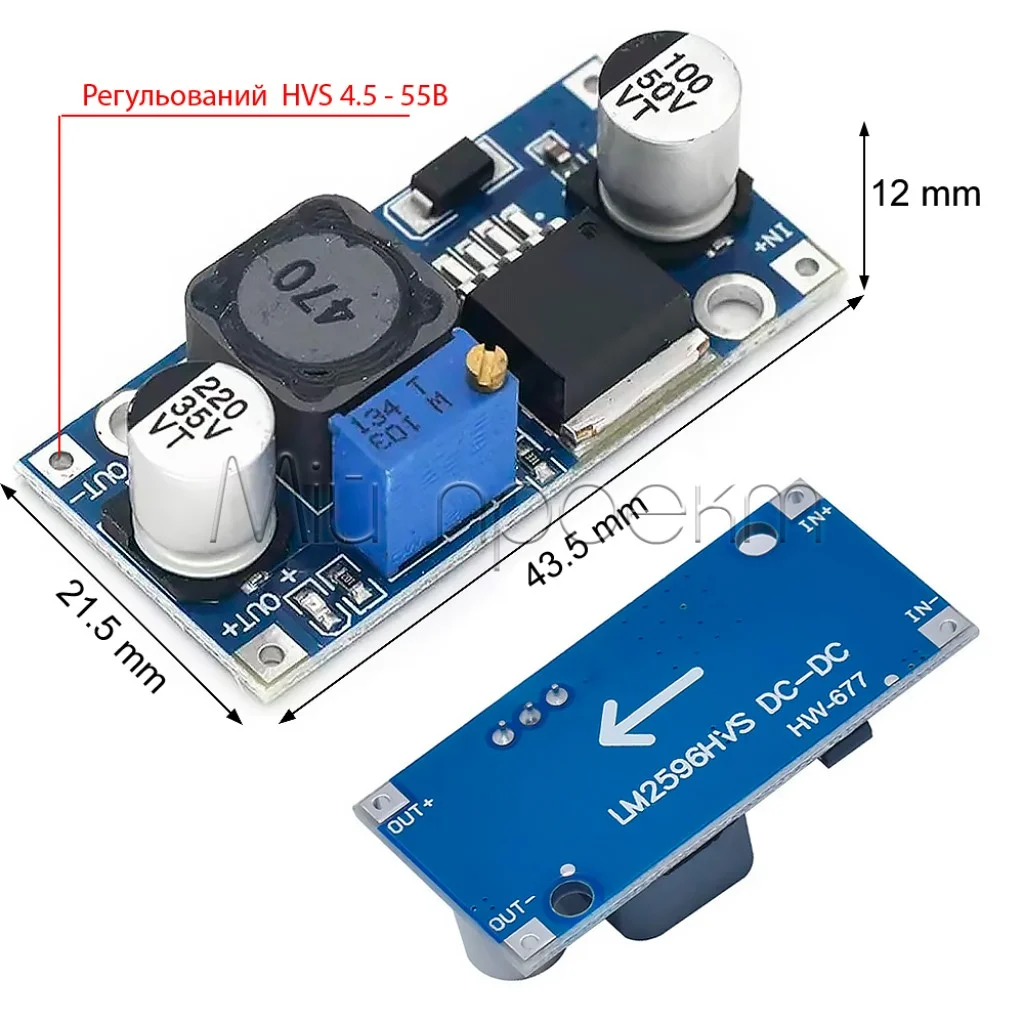

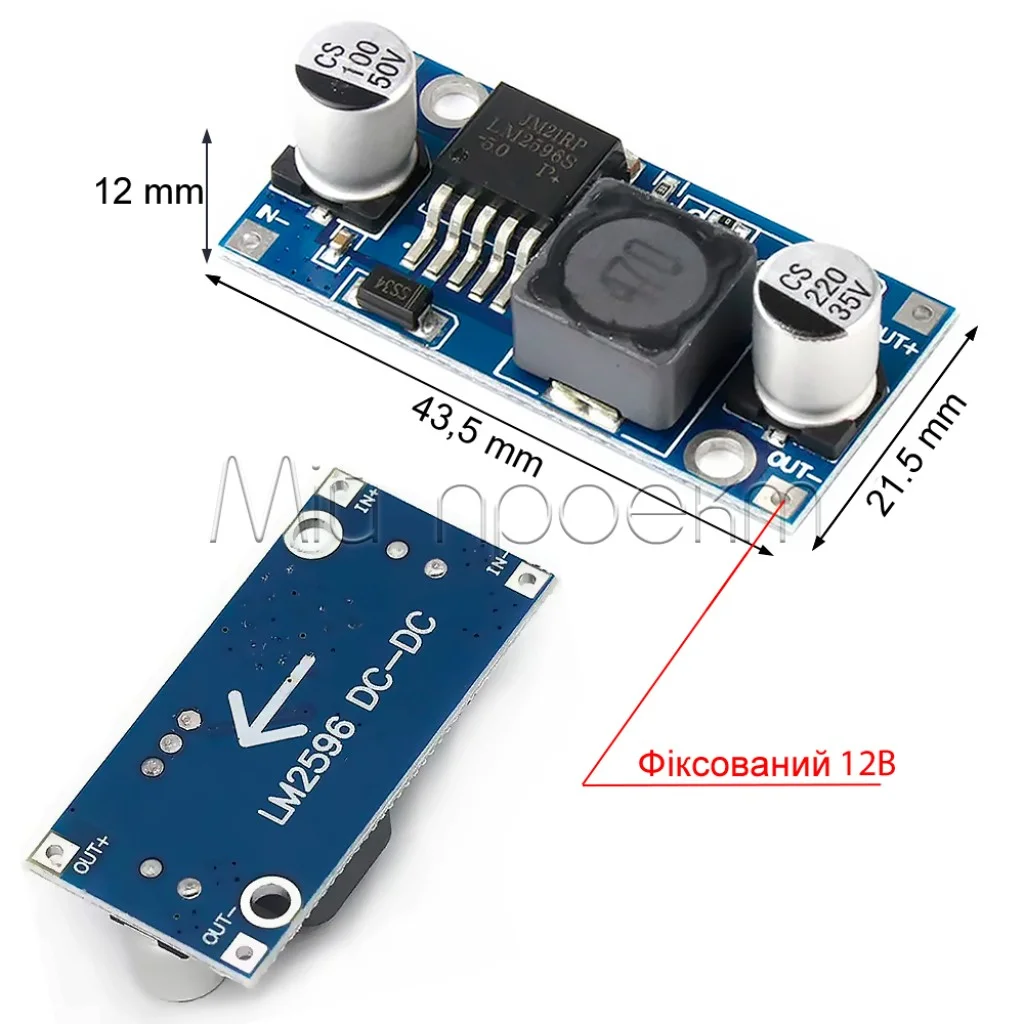

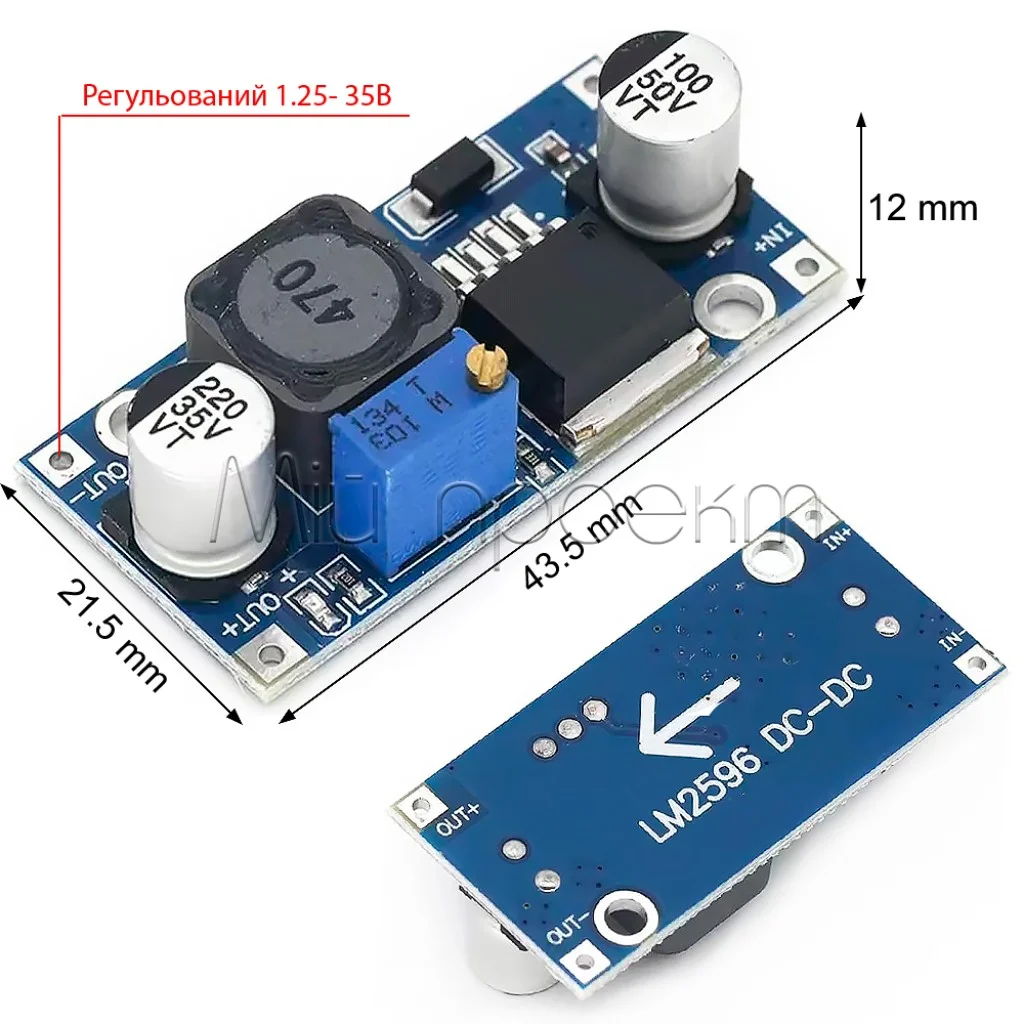

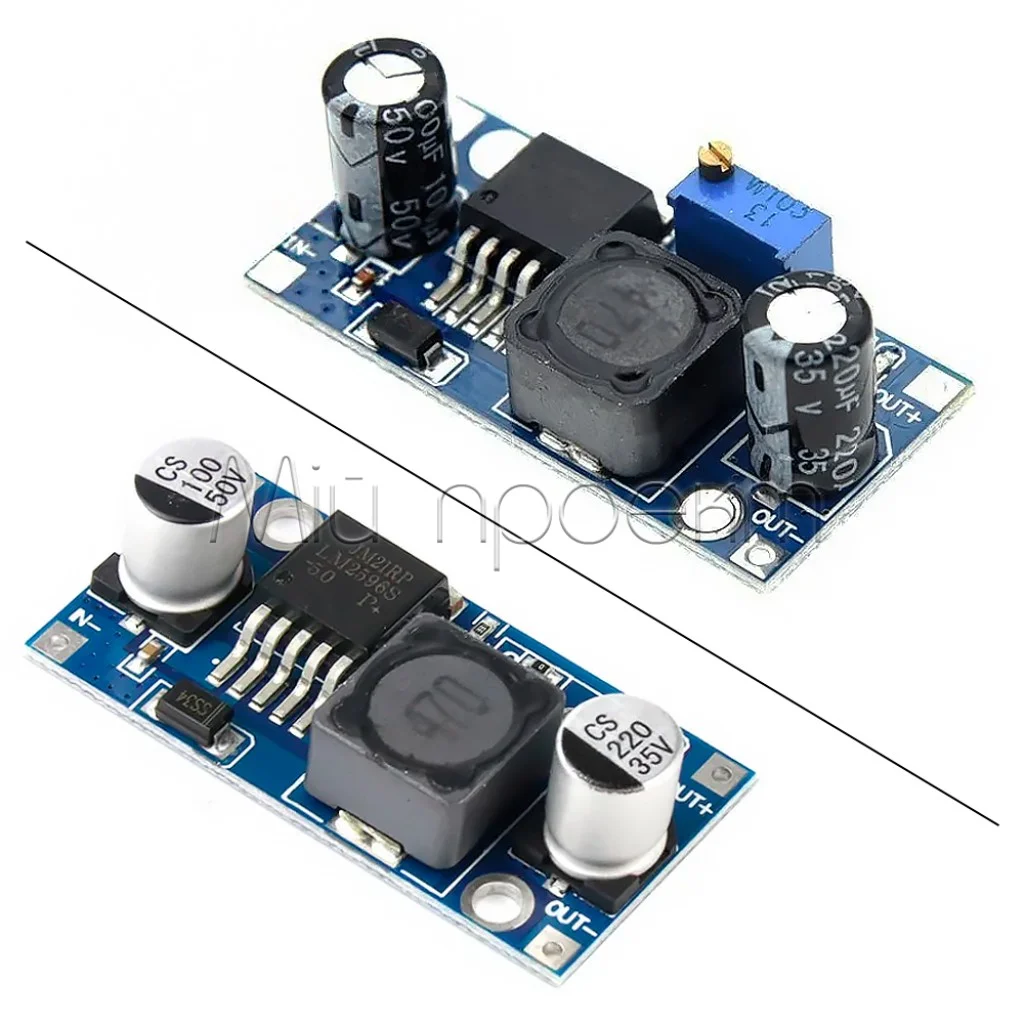

Распиновка LM2596S — назначение контактов
Модуль имеет 4 контакта. Земля входа и выхода общая (соединена на плате).
flowchart LR
subgraph INPUT["⚡ Вход 5.3-30V"]
SOURCE["БП / Аккумулятор
Авто 12V"]
end
subgraph LM2596["🔌 LM2596S Модуль"]
IN["IN+ / IN-"]
CHIP["LM2596
Step-Down"]
POT["Потенциометр
⟲ регулировка"]
OUT["OUT+ / OUT-"]
end
subgraph OUTPUT["📦 Выход 1.25-30V"]
LOAD["Arduino / ESP
LED / Модули"]
end
SOURCE --> IN
IN --> CHIP
CHIP --> POT
POT --> OUT
OUT --> LOAD
Описание контактов
- IN+
- Положительный вход питания (5.3–30V DC)
- IN−
- Отрицательный вход (GND)
- OUT+
- Положительный выход пониженного напряжения (1.25–30V)
- OUT−
- Отрицательный выход (GND), общий с IN−
Общая земля: IN− и OUT− соединены внутри. Это упрощает подключение к микроконтроллерам — достаточно одного GND-соединения.
Какая минимальная разница между входом и выходом?
LM2596S — это понижающий (buck) преобразователь. Он не может выдать напряжение выше или равное входному. Нужен запас.
Vвх ≥ Vвых + 1.5V
| Нужный выход | Минимум на входе | Рекомендовано |
|---|---|---|
| 3.3V (ESP8266/ESP32) | 4.8V | 5V и выше |
| 5V (Arduino, USB) | 6.5V | 7V и выше |
| 9V (педали эффектов) | 10.5V | 12V |
| 12V (LED-ленты) | 13.5V | 15–19V (БП ноутбука) |
Типичная ошибка: питание 5V выхода от USB 5V. Не сработает! Для 5V выхода нужно минимум 6.5V на входе.
Как добавить защиту от переполюсовки?
LM2596S не имеет встроенной защиты от обратной полярности. Добавьте ее самостоятельно — это спасет модуль от случайной ошибки.
Вариант 1: Диод Шоттки (простой)
flowchart LR
PS["Источник +"] --> D["Диод Шоттки
SS34 / SS54"] --> INplus["IN+"]
PSm["Источник −"] --> INminus["IN-"]
INplus --> MOD["LM2596S"]
INminus --> MOD
Как работает: диод пропускает ток только в правильном направлении. При переполюсовке — блокирует.
Минус: падение напряжения 0.3–0.5V на диоде. Учитывайте при расчете входного напряжения.
Вариант 2: Диод + предохранитель (без потерь)
flowchart LR
PS["Источник +"] --> F["Предохранитель
3A"] --> INplus["IN+"]
PSm["Источник −"] --> INminus["IN-"]
D["Диод
(анод к IN−)"] --- INplus
D --- INminus
INplus --> MOD["LM2596S"]
INminus --> MOD
Как работает: при правильной полярности диод закрыт (не влияет). При переполюсовке — диод открывается, создает КЗ, предохранитель перегорает и защищает модуль.
Плюс: нет падения напряжения в нормальном режиме.
Минус: после ошибки нужно заменить предохранитель.
Рекомендация: для автомобильных проектов используйте вариант 2 — там риск переполюсовки самый высокий.
Какой ток выдерживает LM2596S без перегрева?
| Ток | Охлаждение | Примечание |
|---|---|---|
| до 1.5A | Не нужно | ✅ Оптимальный режим для длительной работы |
| 1.5–2A | Радиатор | ⚠️ Нагрев до 80–100°C без радиатора |
| 2–2.5A | Радиатор + обдув | ⚠️ Активное охлаждение обязательно |
| 3A | Не рекомендовано | ❌ Только кратковременно, термозащита |
Для надежности: рассчитывайте на 2A максимум. Если нужно больше — используйте два модуля параллельно или мощнее преобразователь.
Частые вопросы и устранение проблем
Кручу потенциометр — напряжение не меняется
Заводская настройка на максимуме. Сделайте 15–20 полных оборотов против часовой стрелки. Многооборотный потенциометр требует много оборотов для изменения от края до края.
На выходе напряжение выше настроенного
Причина: разница между входом и выходом слишком мала (меньше 1.5V). Модуль не может стабилизировать. Решение: увеличьте входное напряжение или уменьшите выходное.
Модуль сильно греется
Нормально при: токе >1.5A или большой разнице напряжений (24V→5V). Решение: добавьте радиатор на микросхему LM2596. При >2A нужен еще и обдув. Или уменьшите нагрузку.
Можно повысить им напряжение (5V → 12V)?
Нет. LM2596S — это Step-Down (buck), только понижает. Для повышения нужен Step-Up (boost), например MT3608 или XL6009.
Большие пульсации на выходе — что делать?
Пульсации 30–50mV — норма. Для чувствительной электроники (аудио, радио): добавьте на выход электролитический конденсатор 470–1000 мкФ (напряжение >выходного) + керамический 0.1–1 мкФ параллельно.
Подходит ли для питания от автомобиля?
Да, идеально. Бортовая сеть 12–14V → стабильные 5V для зарядки или 3.3V для ESP32. Обязательно добавьте защиту от переполюсовки (см. выше) и предохранитель на входе.
