Подайте вхідну напругу 5.3–30V на IN+ / IN−. Виміряйте вихід на OUT+ / OUT− мультиметром. Обертайте потенціометр проти годинникової стрілки для зменшення напруги (до 1.25V). Підключіть навантаження. Важливо: це Step-Down — вхід завжди має бути вищим за вихід мінімум на 1.5V. Модуль НЕ має захисту від переполюсовки!
Як підключити модуль LM2596S?
Дотримуйтесь послідовності: спочатку налаштуйте напругу без навантаження, потім підключайте пристрій.
-
Підключіть джерело живлення З'єднайте "+" джерела з
IN+, "−" зIN-. Вхідна напруга: 5.3–30V DC. -
Підключіть мультиметр до виходу Режим DC V. Щупи до
OUT+таOUT-. Навантаження поки не підключайте! -
Подайте живлення На мультиметрі з'явиться поточна вихідна напруга. Нові модулі зазвичай налаштовані на максимум.
-
Налаштуйте вихідну напругу Обертайте потенціометр проти годинникової стрілки для зменшення напруги. Може знадобитися 10–20 повних обертів.
-
Перевірте стабільність Зачекайте 10–15 секунд. Напруга має бути стабільною. Якщо "плаває" — проблема з джерелом або модулем.
-
Підключіть навантаження Від'єднайте мультиметр. Підключіть пристрій: "+" до
OUT+, "−" доOUT-. -
Перевірте під навантаженням Виміряйте напругу ще раз. Невелике просідання (0.1–0.2V) — норма. Значне — перевантаження або слабке джерело.
УВАГА: Немає захисту від переполюсовки! Переплутаєте "+" і "−" на вході — модуль згорить миттєво. Перевіряйте полярність двічі перед підключенням!

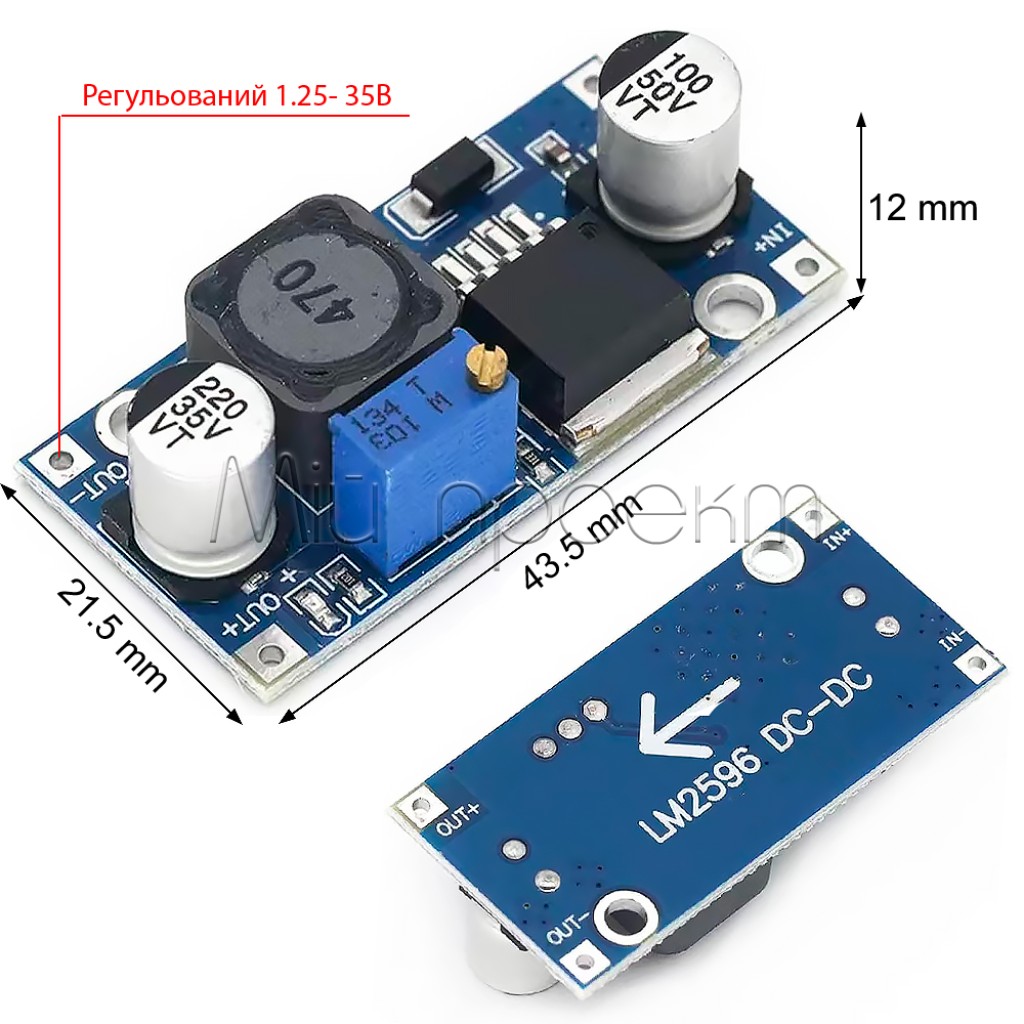

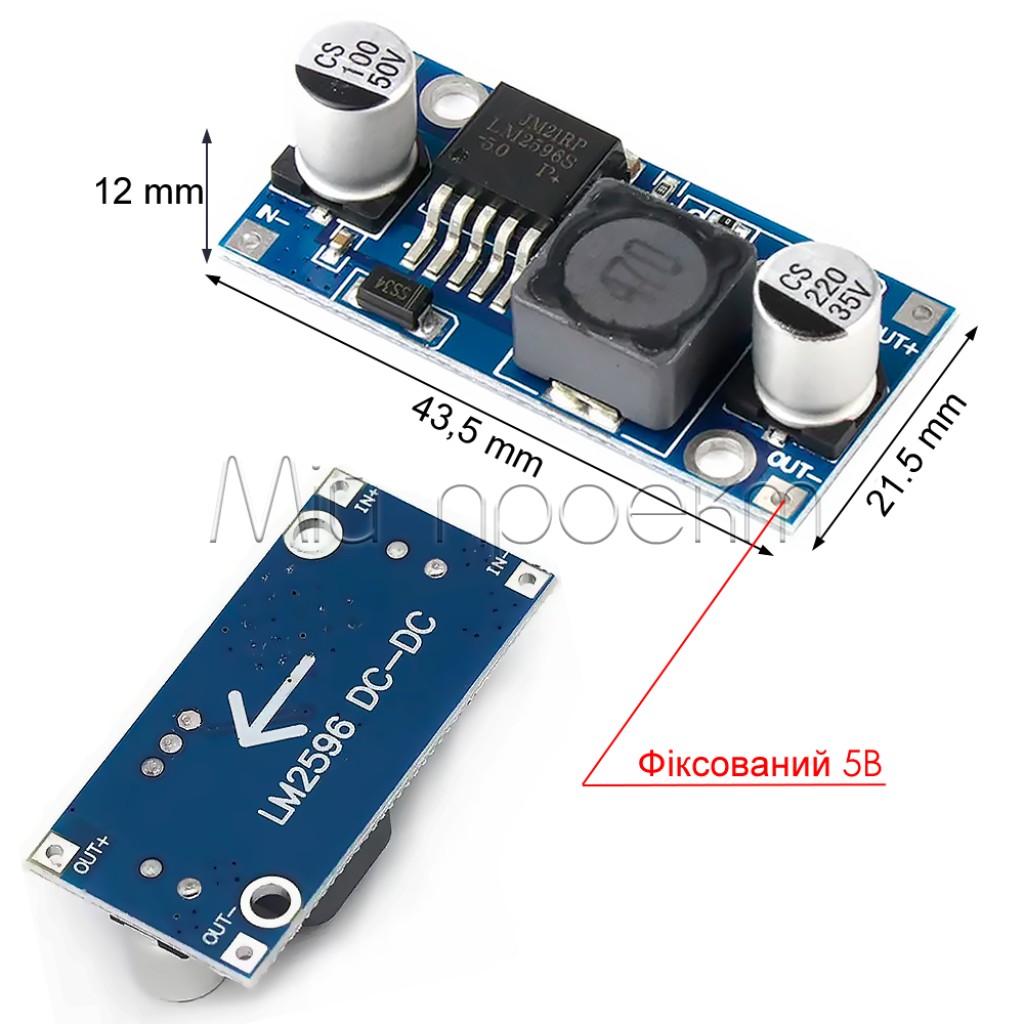

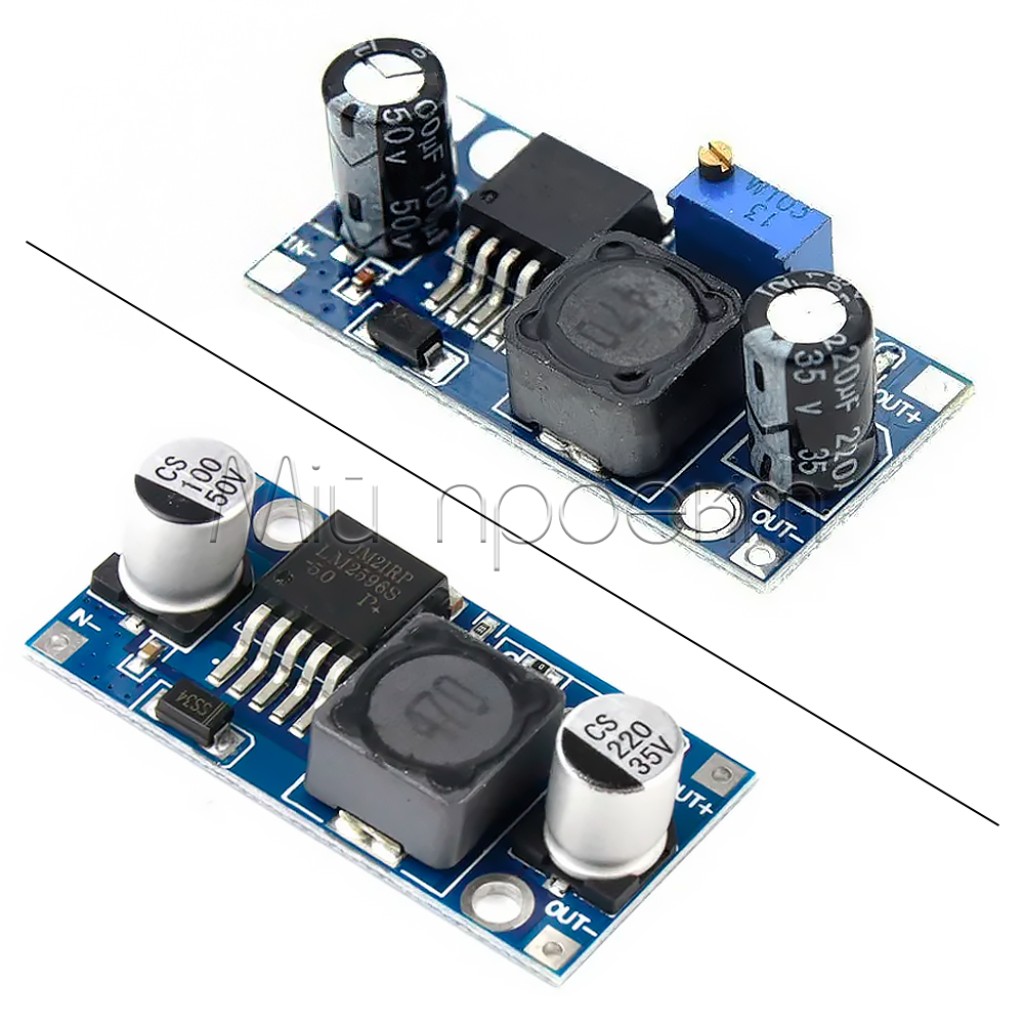

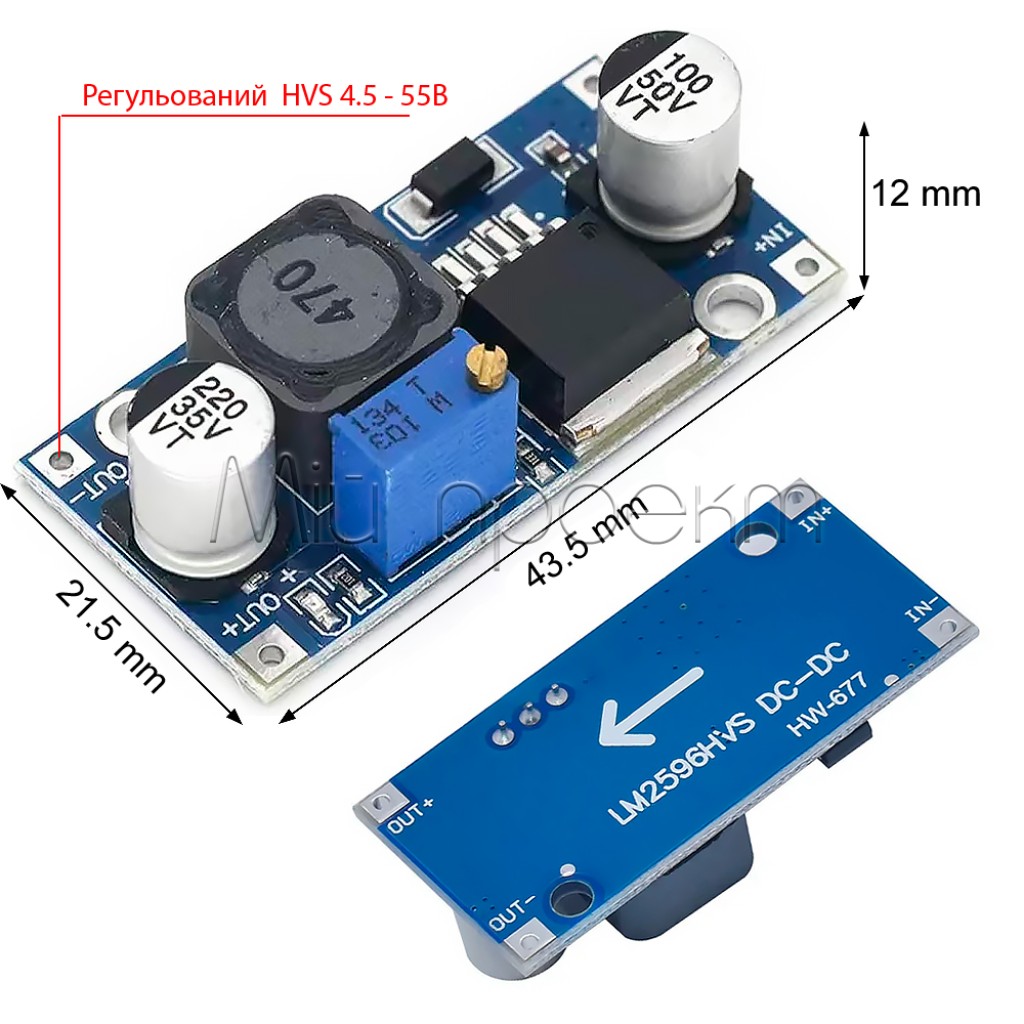

Розпіновка LM2596S — призначення контактів
Модуль має 4 контакти. Земля входу та виходу спільна (з'єднана на платі).
flowchart LR
subgraph INPUT["⚡ Вхід 5.3-30V"]
SOURCE["БЖ / Акумулятор
Авто 12V"]
end
subgraph LM2596["🔌 LM2596S Модуль"]
IN["IN+ / IN-"]
CHIP["LM2596
Step-Down"]
POT["Потенціометр
⟲ регулювання"]
OUT["OUT+ / OUT-"]
end
subgraph OUTPUT["📦 Вихід 1.25-30V"]
LOAD["Arduino / ESP
LED / Модулі"]
end
SOURCE --> IN
IN --> CHIP
CHIP --> POT
POT --> OUT
OUT --> LOAD
Опис контактів
- IN+
- Позитивний вхід живлення (5.3–30V DC)
- IN−
- Негативний вхід (GND)
- OUT+
- Позитивний вихід зниженої напруги (1.25–30V)
- OUT−
- Негативний вихід (GND), спільний з IN−
Спільна земля: IN− та OUT− з'єднані всередині. Це спрощує підключення до мікроконтролерів — достатньо одного GND-з'єднання.
Яка мінімальна різниця між входом та виходом?
LM2596S — це знижувальний (buck) перетворювач. Він не може видати напругу вищу або рівну вхідній. Потрібен запас.
Vвх ≥ Vвих + 1.5V
| Потрібний вихід | Мінімум на вході | Рекомендовано |
|---|---|---|
| 3.3V (ESP8266/ESP32) | 4.8V | 5V і вище |
| 5V (Arduino, USB) | 6.5V | 7V і вище |
| 9V (педалі ефектів) | 10.5V | 12V |
| 12V (LED-стрічки) | 13.5V | 15–19V (БЖ ноутбука) |
Типова помилка: живлення 5V виходу від USB 5V. Не працюватиме! Для 5V виходу потрібно мінімум 6.5V на вході.
Як додати захист від переполюсовки?
LM2596S не має вбудованого захисту від зворотної полярності. Додайте його самостійно — це врятує модуль від випадкової помилки.
Варіант 1: Діод Шотткі (простий)
flowchart LR
PS["Джерело +"] --> D["Діод Шотткі
SS34 / SS54"] --> INplus["IN+"]
PSm["Джерело −"] --> INminus["IN-"]
INplus --> MOD["LM2596S"]
INminus --> MOD
Як працює: діод пропускає струм тільки в правильному напрямку. При переполюсовці — блокує.
Мінус: падіння напруги 0.3–0.5V на діоді. Враховуйте при розрахунку вхідної напруги.
Варіант 2: Діод + запобіжник (без втрат)
flowchart LR
PS["Джерело +"] --> F["Запобіжник
3A"] --> INplus["IN+"]
PSm["Джерело −"] --> INminus["IN-"]
D["Діод
(анод до IN−)"] --- INplus
D --- INminus
INplus --> MOD["LM2596S"]
INminus --> MOD
Як працює: при правильній полярності діод закритий (не впливає). При переполюсовці — діод відкривається, створює КЗ, запобіжник перегорає і захищає модуль.
Плюс: немає падіння напруги в нормальному режимі.
Мінус: після помилки потрібно замінити запобіжник.
Рекомендація: для автомобільних проєктів використовуйте варіант 2 — там ризик переполюсовки найвищий.
Який струм витримує LM2596S без перегріву?
| Струм | Охолодження | Примітка |
|---|---|---|
| до 1.5A | Не потрібне | ✅ Оптимальний режим для тривалої роботи |
| 1.5–2A | Радіатор | ⚠️ Нагрів до 80–100°C без радіатора |
| 2–2.5A | Радіатор + обдув | ⚠️ Активне охолодження обов'язкове |
| 3A | Не рекомендовано | ❌ Тільки короткочасно, термозахист |
Для надійності: розраховуйте на 2A максимум. Якщо потрібно більше — використовуйте два модулі паралельно або потужніший перетворювач.
Часті питання та усунення проблем
Кручу потенціометр — напруга не змінюється
Заводське налаштування на максимумі. Зробіть 15–20 повних обертів проти годинникової стрілки. Багатообертовий потенціометр вимагає багато обертів для зміни від краю до краю.
На виході напруга вища за налаштовану
Причина: різниця між входом і виходом занадто мала (менше 1.5V). Модуль не може стабілізувати. Рішення: збільшіть вхідну напругу або зменшіть вихідну.
Модуль сильно гріється
Нормально при: струмі >1.5A або великій різниці напруг (24V→5V). Рішення: додайте радіатор на мікросхему LM2596. При >2A потрібен ще й обдув. Або зменшіть навантаження.
Чи можна підвищити напругу (5V → 12V)?
Ні. LM2596S — це Step-Down (buck), тільки знижує. Для підвищення потрібен Step-Up (boost), наприклад MT3608 або XL6009.
Великі пульсації на виході — що робити?
Пульсації 30–50mV — норма. Для чутливої електроніки (аудіо, радіо): додайте на вихід електролітичний конденсатор 470–1000 мкФ (напруга >вихідної) + керамічний 0.1–1 мкФ паралельно.
Чи підходить для живлення від автомобіля?
Так, ідеально. Бортова мережа 12–14V → стабільні 5V для зарядки або 3.3V для ESP32. Обов'язково додайте захист від переполюсовки (див. вище) і запобіжник на вході.
