LM2596 Понижающий преобразователь с регулировкой напряжения и тока

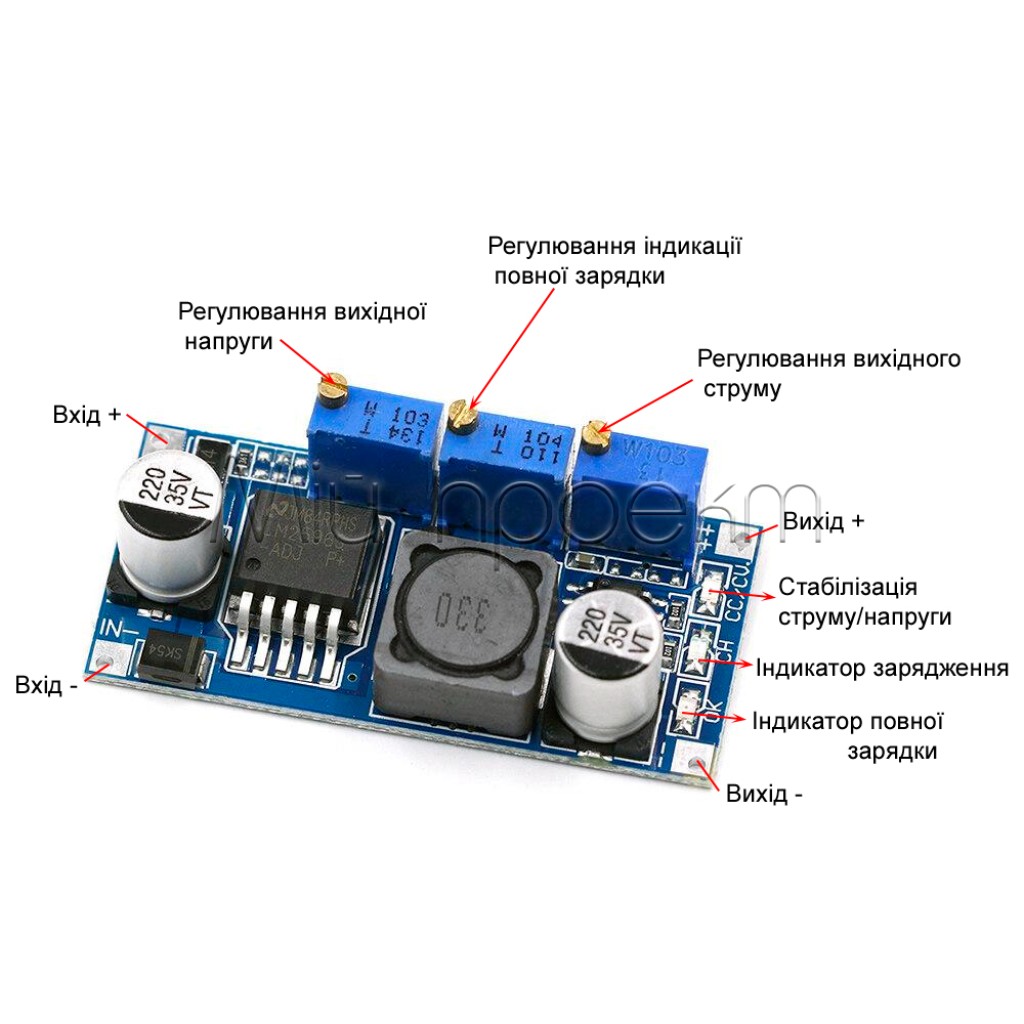

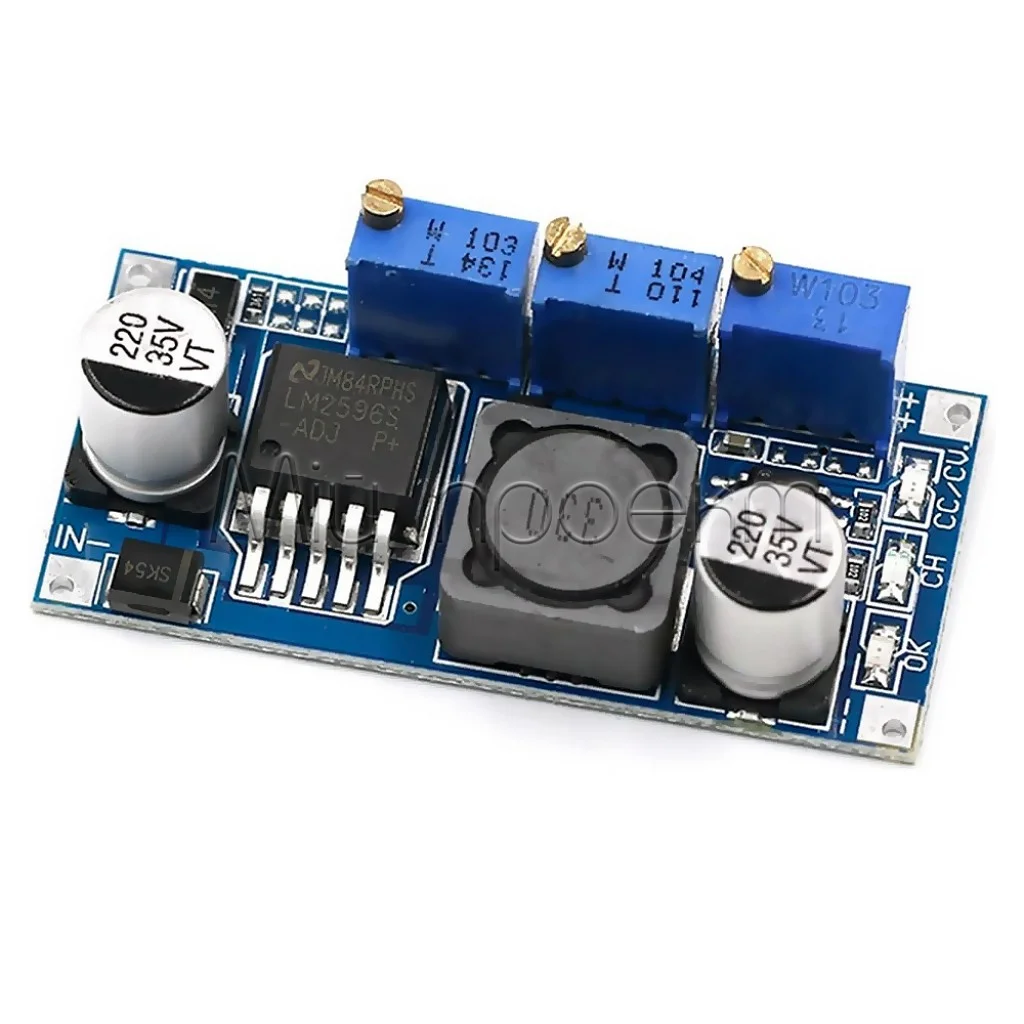

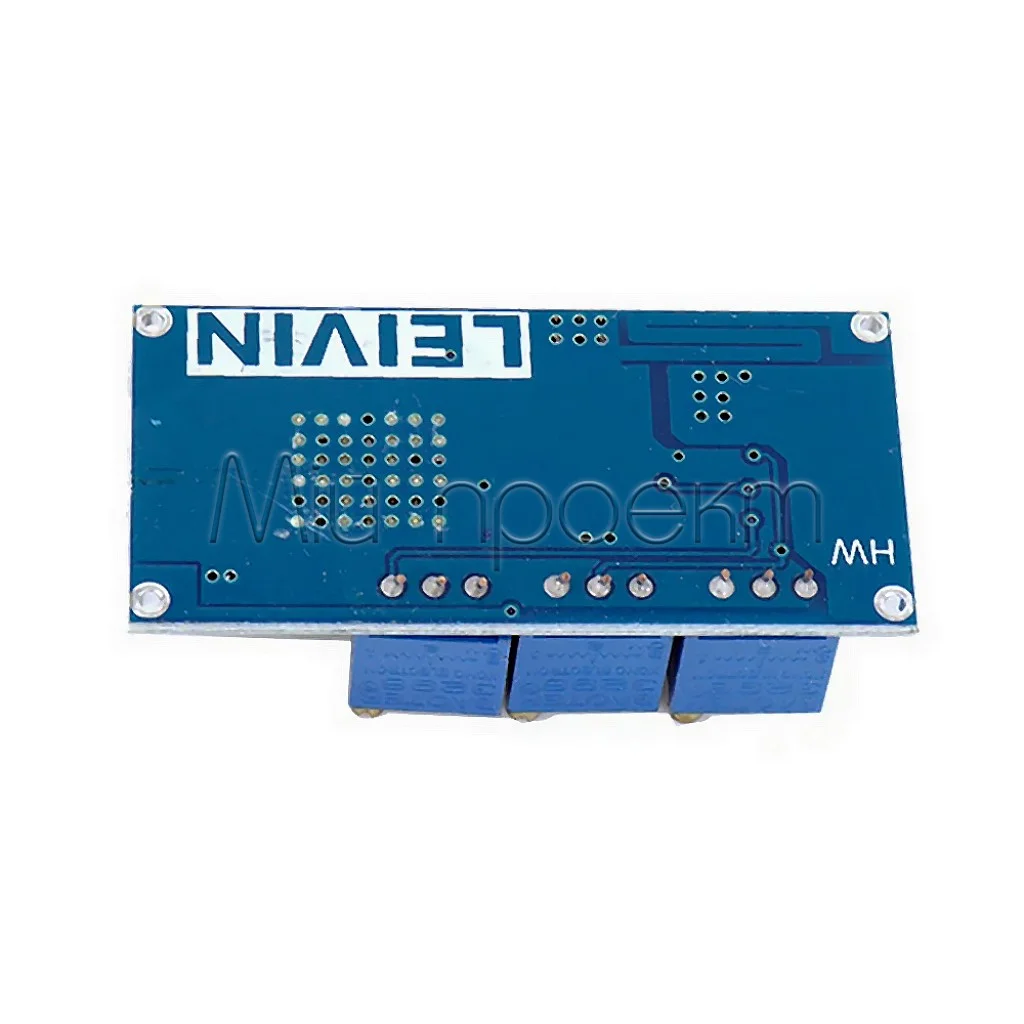

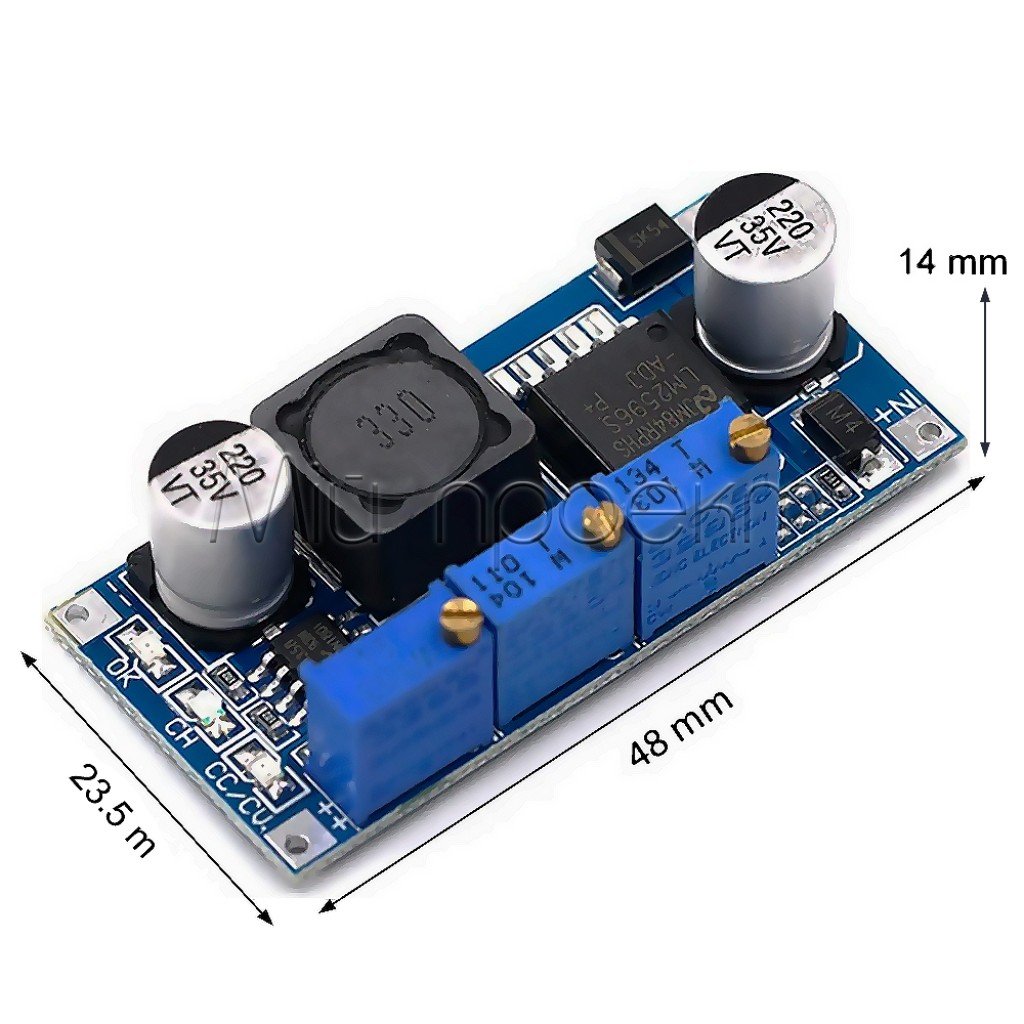

1. Идентификация компонентов модуля

flowchart TD
      subgraph LM2596["Модуль понижающего преобразователя LM2596"]
        direction TB

        subgraph TERMINALS["Клеммы подключения"]
          IN_POS["IN+
Вход (+)"] --- IN_NEG["IN-
Вход (-)"]
          OUT_POS["OUT+
Выход (+)"] --- OUT_NEG["OUT-
Выход (-)"]
        end

        subgraph CONTROLS["Элементы регулирования"]
          POT_CV["Потенциометр CV
(регулирование напряжения)"]
          POT_CC["Потенциометр CC
(ограничение тока)"]
          POT_FC["Потенциометр Full Charge
(индикация заряда)"]
        end

        subgraph INDICATORS["Индикаторы"]
          LED_POWER["Индикатор питания
(красный)"]
          LED_CC["Индикатор режима CC
(красный)"]
          LED_FULL["Индикатор полного заряда
(зеленый/синий)"]
        end

        subgraph COMPONENTS["Основные компоненты"]
          LM2596_CHIP["Микросхема LM2596"]
          INDUCTOR["Индуктор/катушка"]
          DIODE["Диод Шоттки"]
          CAPACITORS["Конденсаторы"]
        end

        TERMINALS --- CONTROLS
        CONTROLS --- INDICATORS
        INDICATORS --- COMPONENTS
      end

      classDef terminal fill:#e1f5fe,stroke:#0288d1,stroke-width:2px
      classDef control fill:#e8f5e9,stroke:#2e7d32,stroke-width:2px
      classDef indicator fill:#fff3e0,stroke:#ef6c00,stroke-width:2px
      classDef component fill:#f5f5f5,stroke:#333,stroke-width:1px

      class IN_POS,IN_NEG,OUT_POS,OUT_NEG terminal
      class POT_CV,POT_CC,POT_FC control
      class LED_POWER,LED_CC,LED_FULL indicator
      class LM2596_CHIP,INDUCTOR,DIODE,CAPACITORS component


2. Схема подключения

flowchart LR
      subgraph SOURCE["Источник питания"]
        PS_POS["+ (4.5-40В)"]
        PS_NEG["- (GND)"]
      end

      subgraph LM2596["Модуль LM2596"]
        IN_POS["IN+"]
        IN_NEG["IN-"]
        OUT_POS["OUT+"]
        OUT_NEG["OUT-"]

        POTS["Потенциометры
CV, CC, FC"]
      end

      subgraph LOAD["Нагрузка"]
        LOAD_POS["+"]
        LOAD_NEG["-"]
      end

      subgraph METER["Мультиметр"]
        VM["Режим
вольтметра"]
        AM["Режим
амперметра"]
      end

      PS_POS --> IN_POS
      PS_NEG --> IN_NEG
      OUT_POS --> LOAD_POS
      LOAD_NEG --> OUT_NEG

      OUT_POS -.-> |"Для настройки
напряжения (CV)"| VM
      VM -.-> OUT_NEG

      OUT_POS -.-> |"Для настройки
тока (CC)"| AM
      AM -.-> OUT_NEG

      classDef source fill:#ffe0b2,stroke:#e65100,stroke-width:2px
      classDef module fill:#e1f5fe,stroke:#0288d1,stroke-width:2px
      classDef load fill:#e8f5e9,stroke:#2e7d32,stroke-width:2px
      classDef meter fill:#f3e5f5,stroke:#7b1fa2,stroke-width:2px

      class PS_POS,PS_NEG source
      class IN_POS,IN_NEG,OUT_POS,OUT_NEG,POTS module
      class LOAD_POS,LOAD_NEG load
      class VM,AM meter


3. Пошаговая инструкция по подключению и настройке

3.1. Настройка выходного напряжения (CV)

1. Подготовка:
   • Подготовьте мультиметр (в режиме измерения постоянного напряжения - DCV).
   • Подготовьте маленькую отвертку для регулирования потенциометров.
   • Нагрузку к выходу НЕ подключайте!
2. Подключение для настройки:
   • Подключите источник питания к входу модуля (IN+, IN-).
   • Подключите мультиметр к выходным клеммам: красный щуп к OUT+, черный щуп к OUT-.
3. Регулирование напряжения:
   • Включите источник питания.
   • Найдите потенциометр CV (для регулирования напряжения, обычно ближе к выходным клеммам).
   • Осторожно вращайте винт потенциометра CV:
     • По часовой стрелке (→) для увеличения напряжения.
     • Против часовой стрелки (←) для уменьшения напряжения.
   • Установите точно нужное выходное напряжение, наблюдая за показаниями мультиметра.
   • Выключите источник питания.

3.2. Настройка ограничения тока (CC)

1. Подготовка:
   • Убедитесь, что выходное напряжение (CV) уже настроено.
   • Подготовьте мультиметр (в режиме измерения постоянного тока - DCA, на соответствующий диапазон).
   • Вращайте потенциометр CC (для регулирования тока) примерно 10-15 оборотов против часовой стрелки (←), чтобы установить минимальное ограничение тока.
2. Подключение для настройки:
   • Выключите источник питания.
   • Подключите амперметр вместо нагрузки между выходными клеммами OUT+ и OUT- (создавая контролируемое "короткое замыкание" через амперметр):
     • OUT+ модуля → Красный щуп амперметра
     • Черный щуп амперметра → OUT- модуля
3. Регулирование ограничения тока:
   • Включите источник питания.
   • Амперметр должен показать небольшой ток. Индикатор CC (красный) должен загореться.
   • Найдите потенциометр CC (обычно посередине или ближе к входным клеммам).
   • Медленно вращайте потенциометр CC по часовой стрелке (→), наблюдая за показаниями амперметра.
   • Остановитесь, когда амперметр покажет точно нужное значение максимального тока.
   • Выключите питание и отсоедините амперметр.

3.3. Настройка индикации завершения заряда (опционально)

Этот шаг необходим только для модулей с функцией индикации завершения заряда (Full Charge) и когда вы используете модуль для зарядки аккумуляторов.

1. Подготовка:
   • Убедитесь, что CV и CC уже настроены.
   • Подготовьте средство для создания малого стабильного тока (резистор или лабораторный источник питания).
2. Создание малого стабильного тока:
   • Вариант с резистором: Подключите к выходу модуля мощный резистор с сопротивлением R ≈ VOUT_CV / I_threshold. Например, для напряжения 4.2В и порога 0.1А: R ≈ 42 Ом.
   • Вариант с ЛБП: Если у вас есть лабораторный источник питания, подключите его к выходу модуля (соблюдая полярность!) с напряжением чуть ниже установленного на LM2596 и ограничением тока на уровне порогового значения (например, 0.1А).
3. Регулирование порога индикации:
   • Найдите третий потенциометр (Full Charge, Turn Lamps).
   • Осторожно вращайте этот потенциометр, пока индикатор завершения заряда (обычно зеленый/синий) не загорится.
   • Проверьте границу срабатывания: слегка увеличьте ток - индикатор должен погаснуть, уменьшите - должен загореться.

3.4. Подключение нагрузки

1. Выключите источник питания.
2. Подключите положительный (+) контакт нагрузки к клемме OUT+ модуля.
3. Подключите отрицательный (-) контакт нагрузки к клемме OUT- модуля.
4. Включите источник питания.
5. Проверьте работу — нагрузка должна работать, а красный индикатор CC загорится, если нагрузка пытается потреблять больше тока, чем установленный лимит.

4. Особенности работы модуля

4.1. Режимы работы

4.2. Теплоотвод

Критически важным аспектом использования модуля является правильное охлаждение:

• При токах свыше 1.5A или значительной разнице между входным и выходным напряжением (VIN-VOUT > 12V) обязательно установите радиатор на микросхему LM2596 и диод Шоттки.
• Если модуль работает длительное время в режиме CC, также необходимо дополнительное охлаждение.
• Перегрев приведет к снижению параметров (модуль может автоматически снизить ток) или выходу из строя.

4.3. Ограничения и особенности

• Минимальная разница напряжений: Для стабильной работы VIN должно быть как минимум на 1.5-2V выше VOUT.
• Выходные пульсации: На выходе преобразователя присутствуют небольшие пульсации напряжения. Для чувствительных устройств может потребоваться дополнительная фильтрация (дополнительные конденсаторы).
• Отсутствие защиты от переполюсовки: Модуль не имеет защиты от неправильного подключения полярности на входе. Ошибка может мгновенно уничтожить модуль.

5. Интересные аспекты использования

5.1. Регулируемый источник питания

Модуль LM2596 идеально подходит для создания компактного регулируемого источника питания:

• Устанавливайте точное выходное напряжение от 1.25V до входного напряжения минус 1.5-2V.
• Настраивайте ограничение тока для защиты от короткого замыкания или перегрузки.
• Используйте для питания макетов, тестирования схем или как замену лабораторному блоку питания.
• Добавьте цифровой вольтметр/амперметр для удобства отслеживания параметров.

5.2. Зарядное устройство для аккумуляторов

Модуль можно использовать для зарядки различных типов аккумуляторов:

• Li-ion / Li-Po: Установите напряжение на 4.2V (для стандартных) или 4.1V (для более безопасной зарядки). Ограничьте ток до значения 0.5-1C от емкости аккумулятора. Используйте индикацию завершения заряда.
• LiFePO4: Установите напряжение на 3.6V и ток в соответствии с рекомендациями производителя.
• Свинцово-кислотные (Pb): Установите напряжение на 13.8-14.4V (для 12V аккумуляторов) и ограничьте ток до 0.1C от емкости.
• Ni-MH / Ni-Cd: Требуют специального режима зарядки (delta-V), но могут заряжаться с помощью CC с правильным ограничением времени.

5.3. Драйвер для мощных светодиодов

Режим стабилизации тока (CC) делает модуль отличным драйвером для мощных светодиодов:

• Установите напряжение (CV) чуть выше напряжения светодиода или светодиодной цепи.
• Точно настройте ток (CC) в соответствии с номинальным током светодиода (обычно 350mA, 700mA, 1A, 1.5A или 3A).
• Модуль обеспечит стабильный ток через LED, избегая перегрева и продлевая срок службы.
• Возможность управления мерцанием через режим включения/выключения без изменения настроек.

5.4. Питание микроконтроллеров

Модуль LM2596 отлично подходит для питания микроконтроллеров и плат разработки от различных источников:

• Arduino: Установите 7.5-9V для питания через Vin или 5V для прямого подключения к пину 5V.
• Raspberry Pi: Точно установите 5V с ограничением тока до 2-3A для безопасного питания.
• ESP32/ESP8266: Установите 3.3V или 5V в зависимости от модели.
• Контроллеры двигателей: Обеспечьте соответствующее напряжение и ток для эффективного управления моторами.

5.5. Применение в автомобильной электронике

Модуль эффективно понижает автомобильное напряжение (12-14.4V) для различных устройств:

• Преобразование 12V бортовой сети в 5V для USB-зарядных устройств, смартфонов, навигаторов и т.д.
• Питание автомобильных видеорегистраторов и систем мониторинга.
• Обеспечение стабильного питания для чувствительной автомобильной электроники.
• Компенсация перепадов напряжения в бортовой сети (особенно во время запуска двигателя).

5.6. Практические рекомендации
