Кратко об электронной нагрузке DIY 150 Вт

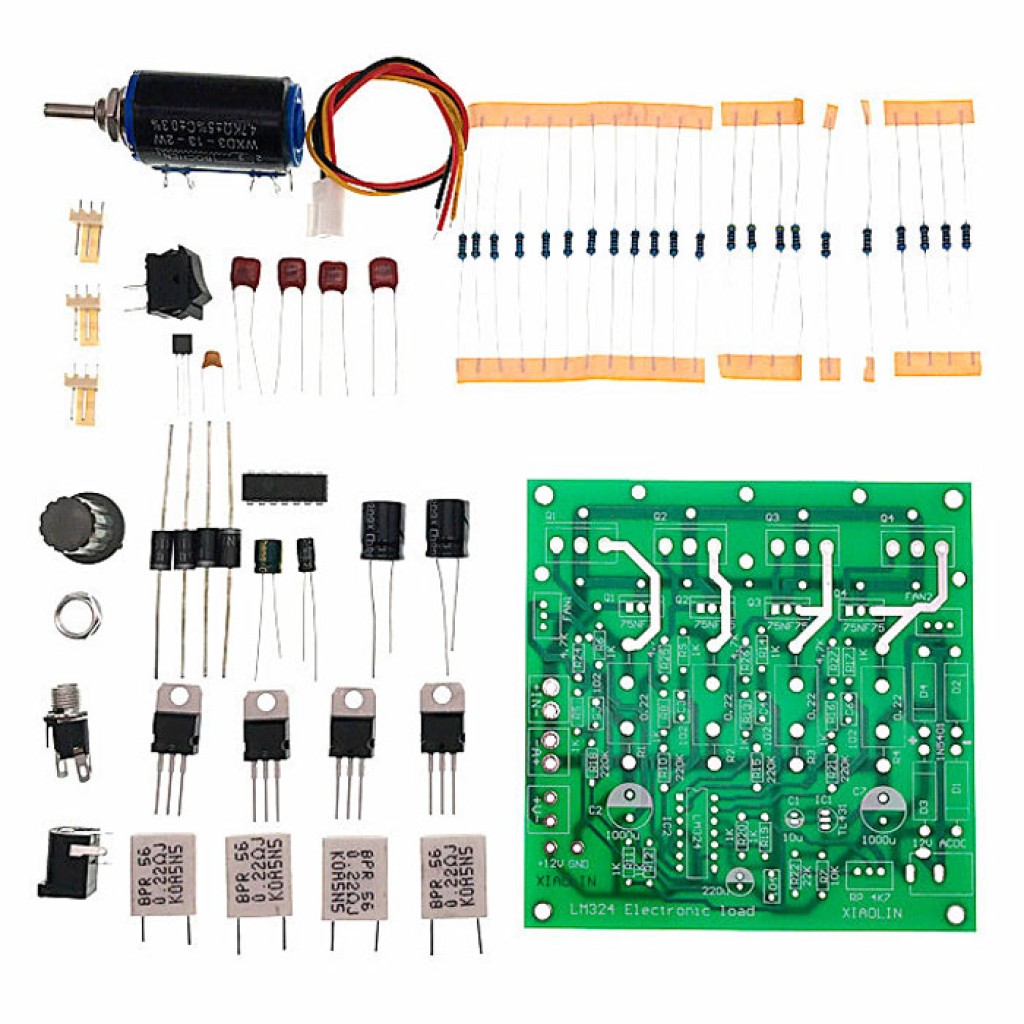

KIT-набор предназначен для самостоятельной сборки регулируемой электронной нагрузки постоянного тока. Собранное устройство позволяет проверять блоки питания, аккумуляторы, зарядные устройства и DC-DC преобразователи под заданной нагрузкой.
Ключевые характеристики
- Тип изделия
- KIT-набор для самостоятельной сборки и пайки
- Назначение
- регулируемая DC-нагрузка для проверки источников питания и аккумуляторов
- Максимальная мощность нагрузки
- 150 Вт
- Максимальное напряжение на входе нагрузки
- 72 В DC
- Максимальный ток
- 10 А при напряжении до 15 В и надлежащем охлаждении
- Режим при 72 В
- не более 2 А
- Питание управляющей платы
- 12 В; потребление до 250 мА
- Основные компоненты схемы
- LM324, TL431, силовые MOSFET и шунты 0,22 Ом
- Регулировка
- многооборотным переменным резистором
- Подключение индикации
- выводы A+, A− и V+ для совместимого внешнего вольтметра-амперметра
- Охлаждение
- два разъёма FAN1 и FAN2; радиатор подбирается в соответствии с режимом работы
- Размеры платы
- 100 × 100 мм
Подробное описание и особенности
Как формируется нагрузка
LM324 управляет силовыми MOSFET по сигналу от шунтов 0,22 Ом, а TL431 формирует опорное напряжение. Многооборотный резистор позволяет плавно задавать ток, поэтому источник можно проверять в нескольких точках нагрузки и наблюдать за просадкой напряжения, нагревом и срабатыванием его собственной защиты.
Силовая энергия преобразуется в тепло в MOSFET и шунтах. Рабочий ток определяется не только положением регулятора, но и напряжением источника, общей мощностью, температурой транзисторов, радиатором, обдувом, проводами, дорожками и контактами.
Отдельные пределы напряжения, тока и мощности
Пределы 72 В и 10 А нельзя совмещать в одном режиме. Ток до 10 А допускается при напряжении до 15 В, а при максимальном напряжении 72 В ток ограничивается 2 А. В любой точке максимальная мощность нагрузки не должна превышать 150 Вт.
150 Вт — это верхний предел, а не обещание длительной работы без теплового расчёта. Начинайте испытания с малого тока и увеличивайте его постепенно, контролируя температуру транзисторов, радиатора, шунтов, дорожек, клемм и проводов.
Питание и контроль показаний
Управляющая часть требует отдельного питания 12 В и потребляет до 250 мА. Испытуемый источник подключается к силовым входам IN+ и IN−. Для отображения напряжения и тока можно подключить совместимый панельный прибор к выводам A+, A− и V+, но схему подключения проводов необходимо сверять с документацией выбранного индикатора.
Перед измерениями проверьте показания внешнего индикатора контрольным мультиметром. Панельная индикация упрощает наблюдение за тестом, но не заменяет защиту источника, контроль температуры или автоматическое завершение разряда аккумулятора.
Подойдёт / не подойдёт
Подойдёт
- для радиолюбителей, имеющих навыки пайки и сборки силовой электроники;
- для проверки DC-блоков питания, зарядных устройств и преобразователей при регулируемом токе;
- для контролируемого разряда аккумуляторов с внешним контролем напряжения, времени и температуры;
- для учебного стенда с отдельным радиатором, обдувом и измерительными приборами;
- для конструкции, которую планируется установить в собственный корпус.
Не подойдёт
- в качестве готовой электронной нагрузки без пайки, настройки и теплового проектирования;
- для переменного тока или непосредственного подключения к сети 230 В;
- для одновременной нагрузки 72 В и 10 А;
- для работы свыше 150 Вт, свыше 72 В или свыше 10 А;
- для автоматического теста ёмкости аккумулятора без отдельного контроля предельного напряжения и времени разряда.
Примеры применения
Проверка блока питания
Постепенно увеличивайте ток и контролируйте выходное напряжение, чтобы оценить поведение источника под нагрузкой и момент срабатывания его защиты. Не выходите за допустимые пределы источника и электронной нагрузки.
Испытание DC-DC преобразователя
Нагрузка помогает проверить стабилизацию выхода при нескольких значениях тока. Одновременно контролируйте температуру преобразователя, электронной нагрузки и силовых соединений.
Контролируемый разряд аккумулятора
Задайте безопасный для аккумулятора ток, отдельно отслеживайте напряжение и время и прекратите разряд на допустимом для конкретного химического типа уровне. Не оставляйте тест без присмотра.
Что подготовить для сборки
Инструменты
Паяльник, припой, бокорезы и мультиметр для проверки номиналов, полярности, отсутствия коротких замыканий и напряжения при первом запуске.
Охлаждение
Радиатор достаточной площади, термоинтерфейс и принудительный обдув для режимов с большим тепловыделением. Размеры радиатора определяются запланированной мощностью и условиями вентиляции корпуса.
Питание и проводка
Отдельный источник 12 В для управляющей платы, а также силовые провода, клеммы и соединения, рассчитанные на фактические ток, напряжение и нагрев.
Контроль параметров
Внешний мультиметр или совместимый панельный вольтметр-амперметр. Для тестов аккумуляторов также необходим контроль времени и нижнего предела напряжения.
Сборка и первый запуск
Проверьте компоненты
До пайки измерьте номиналы резисторов и сверьте маркировку деталей с платой. Отдельно проверьте ориентацию TL431, LM324, диодов и электролитических конденсаторов.
Выберите схему питания платы
Вариант с 12 В AC использует выпрямительные диоды. Для прямого питания 12 В DC пошаговая инструкция предусматривает сборку без четырёх диодов. Не смешивайте эти варианты и соблюдайте маркировку платы.
Паяйте от низких деталей к высоким
Сначала установите резисторы и малые конденсаторы, затем полярные и крупные компоненты, панельку LM324, разъёмы, регулятор и силовые элементы. После каждого этапа осматривайте пайку на наличие перемычек.
Установите MOSFET на радиатор
Обеспечьте равномерный тепловой контакт, термоинтерфейс и надёжное крепление. Не допускайте замыкания выводов или электрического контакта металлических частей там, где требуется изоляция.
Проверьте силовые дорожки и провода
Для больших токов усильте силовые дорожки припоем и используйте провода и клеммы соответствующего сечения. Тонкий вспомогательный провод нельзя использовать в качестве силового провода нагрузки.
Выполните первый запуск с малого тока
Установите регулятор на минимум, подайте 12 В на управляющую плату, проверьте напряжения и полярность, а затем подключите испытуемый источник к IN+ и IN−. Повышайте ток постепенно, непрерывно контролируя температуру.
Пошаговая инструкция по сборке электронной нагрузки 150 Вт содержит фотографии размещения деталей, подключения регулятора, охлаждения и внешнего индикатора.
Полезные товары для сборки
- Для проверки резисторов, полярности, целостности соединений и напряжения во время настройки можно использовать FNIRSI DST-201 или DST-210 с функцией мультиметра. Этот прибор не заменяет встроенный индикатор и не должен использоваться как постоянный силовой шунт нагрузки.
- Для слаботочной цепи питания управляющей платы 12 В можно выбрать красно-чёрный DC-кабель 2 × 0,1 или 2 × 0,25 мм². Для входа испытуемого источника и режимов с большим током необходим отдельный провод соответствующего сечения.
Ограничения и безопасность
Не совмещайте 72 В и 10 А
При напряжении до 15 В допускается ток до 10 А, а при 72 В — не более 2 А. В любом режиме мощность не должна превышать 150 Вт.
Проверяйте полярность до подачи питания
Подключайте испытуемый источник только к IN+ и IN− с правильной полярностью. Перед первым запуском проверьте мультиметром отсутствие короткого замыкания и правильность монтажа полярных компонентов.
Охлаждение является частью силовой конструкции
Не включайте значительную нагрузку без радиатора и контроля температуры. Недостаточный тепловой контакт, остановка вентилятора или слишком маленький радиатор могут повредить MOSFET, плату и испытуемый источник.
Не оставляйте разряд аккумулятора без присмотра
Выберите допустимый ток для конкретного химического типа аккумулятора, контролируйте температуру и прекратите тест до снижения напряжения ниже безопасного уровня. Саму нагрузку не следует использовать вместо BMS или специализированного тестера с автоматическим отключением.
Предельный ток зависит от всей силовой части
Провода, клеммы, пайка, дорожки, шунты, MOSFET и охлаждение должны выдерживать выбранный режим. Плохой контакт или недостаточное сечение вызывают локальный перегрев даже при мощности ниже 150 Вт.
Пайка влияет на условия гарантии
Гарантийные обязательства магазина не распространяются на товары после пайки. Проверьте комплект деталей, номиналы и состояние платы до начала сборки.
FAQ
Это готовая электронная нагрузка?
Нет. Это KIT-набор, который необходимо спаять, оснастить радиатором, подключить к отдельному питанию 12 В и проверить перед работой.
Можно ли нагрузить источник 72 В током 10 А?
Нет. Ток до 10 А допускается при напряжении до 15 В. При 72 В ток не должен превышать 2 А, а общая мощность — 150 Вт.
Нужно ли отдельное питание для платы?
Да. Управляющая плата питается от 12 В и потребляет до 250 мА. Испытуемый источник подключается отдельно к IN+ и IN−.
Обязателен ли радиатор?
Да. MOSFET рассеивают мощность в виде тепла. Для значительных нагрузок также необходимы принудительный обдув и контроль температуры.
Можно ли проверять ёмкость аккумулятора?
Нагрузку можно использовать для контролируемого разряда постоянным током. Для расчёта ёмкости отдельно контролируйте время, ток и напряжение и прекращайте разряд на безопасном для конкретного аккумулятора уровне.
Можно ли питать управляющую плату от 12 В DC?
Да, но вариант сборки для прямого питания 12 В DC отличается от варианта 12 В AC: пошаговая инструкция предусматривает не устанавливать четыре выпрямительных диода. До пайки выберите один вариант и придерживайтесь соответствующей схемы.
