LM2596 LM2596S-3.3V 5.0V 12V ADJ SMD TO-263-5 корпус

Name: LM2596 LM2596S-3.3V 5.0V 12V ADJ SMD TO-263-5 корпус
Brand: Мій Проект
SKU: 5429
Price: 18.00 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 5429

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

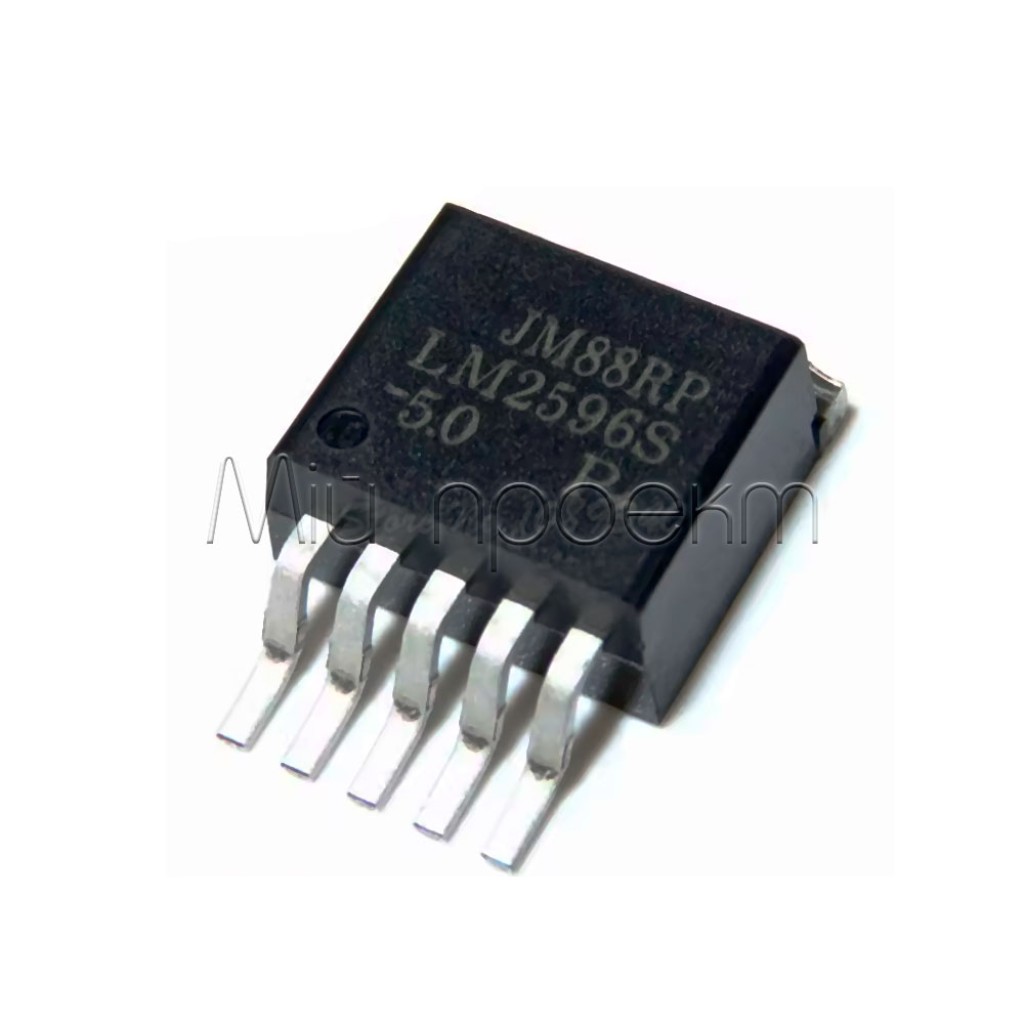

LM2596 / LM2596S (3.3V, 5.0V, 12V, ADJ) TO-263-5

Импульсный понижающий стабилизатор напряжения на 3 А в SMD-корпусе TO-263-5 для надежного питания цифровых и аналоговых узлов с входным напряжением 4.5–40 В.

Основные преимущества

3 А в компактном TO-263-5

Гарантированный выходной ток 3 А при минимальном числе внешних компонентов в плоском SMD-корпусе.

Широкий диапазон входного напряжения

Работает от 4.5 до 40 В, что упрощает согласование с различными источниками питания.

Фиксированные и регулируемые версии

Доступны 3.3 В, 5 В, 12 В и ADJ с диапазоном 1.2–37 В (для ADJ) с максимальной погрешностью ±4% в заданных условиях.

Высокая эффективность

Типовая эффективность до 90% для варианта 12 В (по условиям даташита), что снижает тепловыделение.

Ключевые характеристики

Топология:	Понижающий преобразователь (buck)
Диапазон входного напряжения:	4.5 – 40 В
Максимальный выходной ток:	3 А
Выходные версии:	3.3 В, 5.0 В, 12 В, ADJ (1.2 – 37 В)
Частота переключения:	150 кГц тип., 110 – 173 кГц
Ток покоя (Iq):	≈ 5 мА тип.
Ток в выключении (standby):	≈ 80 мкА тип.
Точность выходного напряжения:	±4% макс. (по условиям даташита)
Диапазон рабочих температур:	−40 … +125 °C
Защиты:	Ограничение тока, тепловое отключение
Корпус:	TO-263-5 (KTT), SMD, 5 выводов

Детальные технические параметры

Фиксированные версии: 3.3 В = 3.168–3.432 В при 25°C; по температуре (−40…125°C): 3.135–3.465 В.
5 В = 4.8–5.2 В при 25°C; по температуре: 4.75–5.25 В.
12 В = 11.52–12.48 В при 25°C; по температуре: 11.4–12.6 В.
Регулируемая версия (ADJ): опорное напряжение FB 1.23 В (тип.), 1.18–1.28 В по температуре; диапазон выхода 1.2–37 В.
Частота осциллятора: 150 кГц тип.; 127–173 кГц при 25°C, 110–173 кГц во всём диапазоне температур.
Типовая эффективность (условия из таблиц Electrical Characteristics): 73% (VOUT=3.3 В, VIN=12 В, IOUT=3 А); 80% (VOUT=5 В, VIN=12 В, IOUT=3 А); 90% (VOUT=12 В, VIN=25 В, IOUT=3 А).
Входное напряжение в работе: 4.5–40 В; абсолютный максимум VIN: 45 В.
ON/OFF: порог ~1.3 В; допустимое напряжение на выводе ON/OFF до 25 В; ток в выключении ≈ 80 мкА тип.
Тепловые параметры TO-263-5: RθJC(top) ≈ 2 °C/Вт; RθJA ≈ 50 °C/Вт (таб припаяна к 0.5 in² меди, 1 oz, по условиям даташита).
Габариты корпуса KTT (TO-263-5): 10.10 × 8.89 мм (номинально).
Необходимы лишь четыре внешних компонента; внутренняя компенсация частоты.

Примечание: параметры основаны на документации Texas Instruments для LM2596. Источник: Texas Instruments Datasheet (PDF).

Основные области применения

Бытовая техника (Appliances)
Энергетическая инфраструктура (Grid infrastructure)
POS/EPOS системы
Домашние медиасистемы (Home theater)

Совместимые обозначения и альтернативы

Серия включает совместимые по функционалу варианты в TO-263-5: LM2596S-3.3, LM2596S-5.0, LM2596S-12 и LM2596S-ADJ. В качестве современной альтернативы производитель указывает LMR51430 (другой pin-out и характеристики).

Вопросы-ответы (FAQ)

Каков диапазон выходного напряжения у версии ADJ?

1.2 – 37 В, с максимальной погрешностью ±4% по условиям даташита; опорное напряжение FB 1.23 В (тип.).

Какова типовая частота переключения?

150 кГц (типично); в пределах температур возможен разброс примерно 110–173 кГц.

Есть ли встроенные защиты?

Да, реализовано ограничение тока (со снижением частоты при перегрузке) и тепловое отключение; доступен ввод ON/OFF для выключения с низким потреблением (~80 мкА).

Характеристики

Основные

Входное напряжение

4.5 - 40 В

Выходное напряжение

3.3 В, 5 В, 12 В, ADJ

Количество контактов

Максимальный ток на выходе

3 А

Тип корпуса

ТО-263-5
