Кратко о 134N3P
134N3P — компактный модуль для зарядки одного Li-ion аккумулятора 1S и получения выходных 5 В через USB Type-A. Он объединяет контроллер заряда, защиту аккумулятора и повышающий преобразователь, поэтому подходит для простого самодельного powerbank или портативного 5-вольтового устройства.
Ключевые характеристики
- Назначение
- зарядка Li-ion 1S и повышение напряжения аккумулятора до 5 В
- Вход зарядки
- 4,5–5,5 В
- Максимальный ток заряда
- 700 мА
- Напряжение завершения заряда
- 4,2 В
- Выход
- 5 В через USB Type-A
- Максимальный выходной ток
- до 1 А; не рассчитывайте на непрерывную работу при максимальной нагрузке[1]
- Отсечка разряда
- около 2,9 В[1]
- Варианты входного разъёма
- Micro-USB или USB Type-C
- Размеры версии Micro-USB

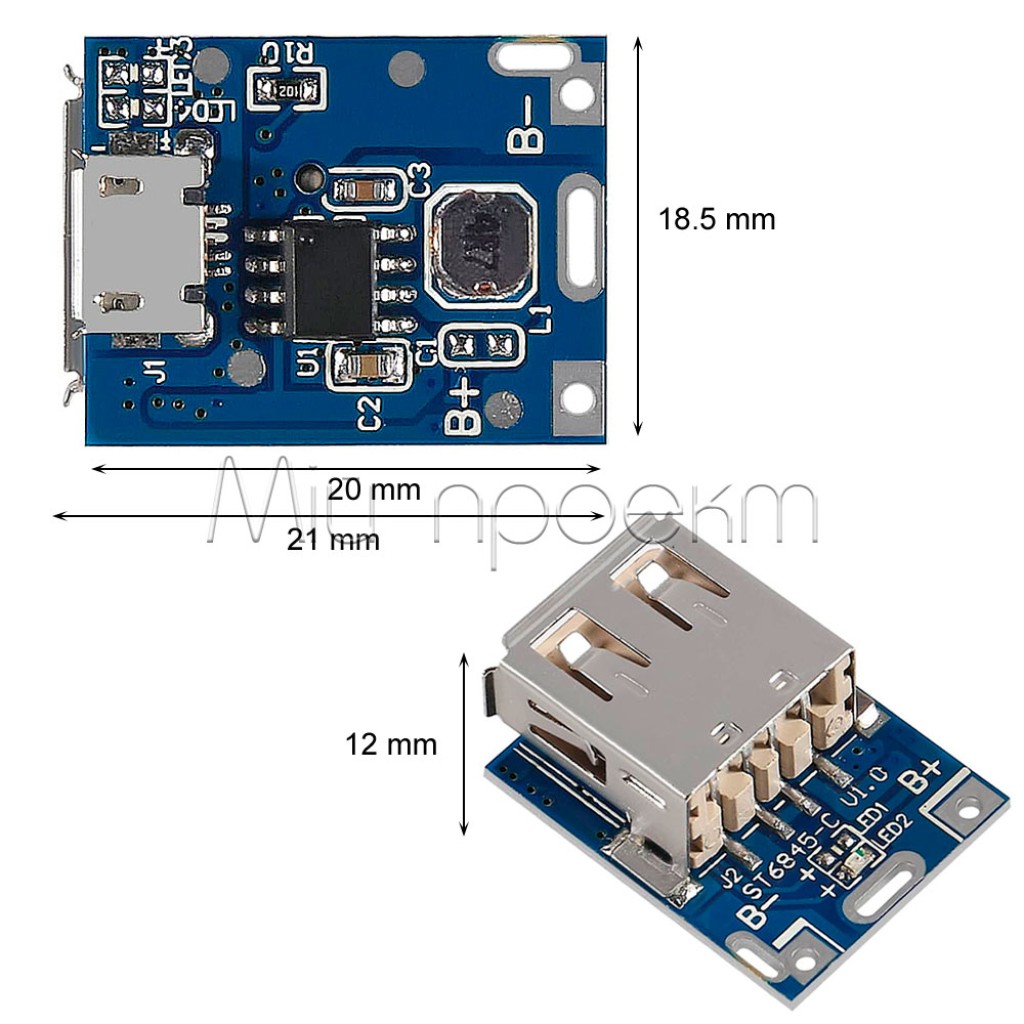

- 21 × 18,5 × 12 мм
- Размеры версии USB Type-C

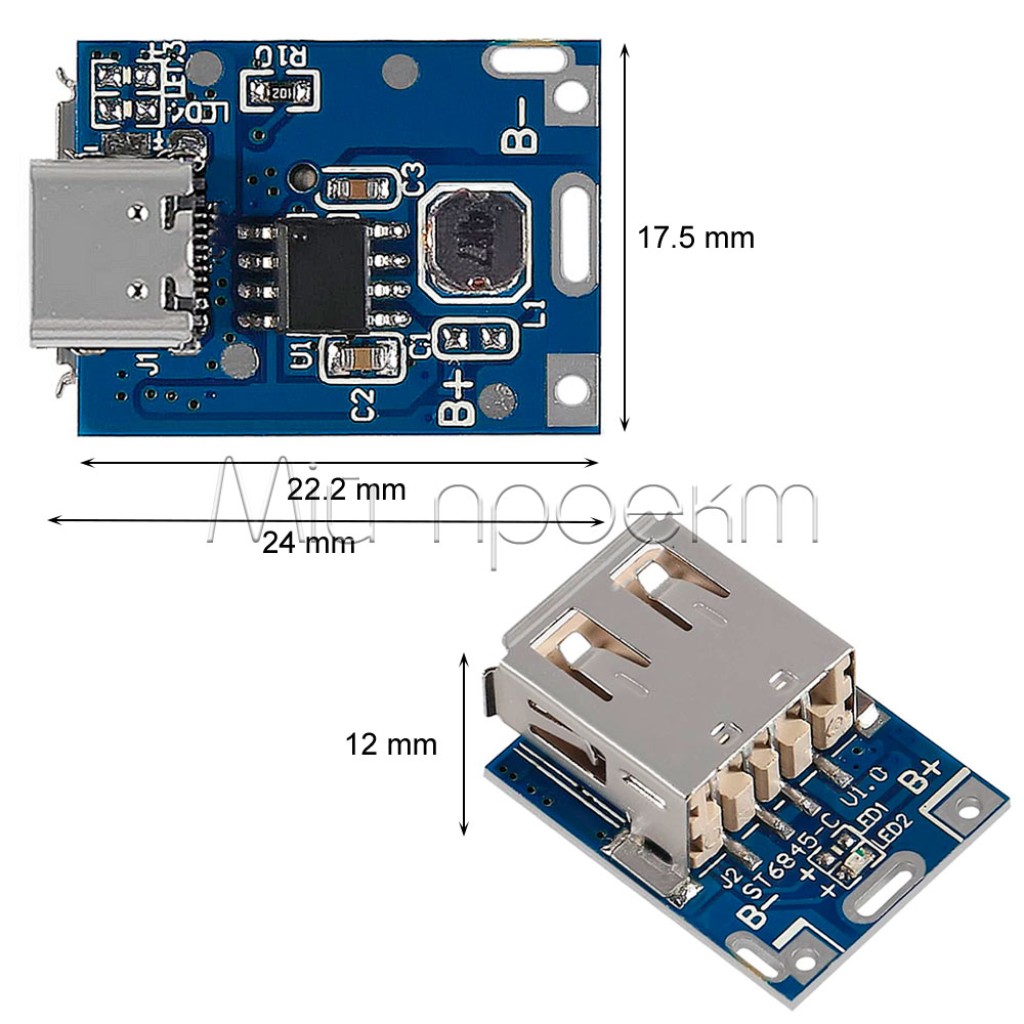

- 24 × 17,5 × 12 мм
Подробное описание и особенности
Зарядка и формирование выходных 5 В
134N3P заряжает один литий-ионный аккумулятор с напряжением полного заряда 4,2 В, а во время разряда повышает напряжение элемента до 5 В для USB-нагрузки. Вход Micro-USB или USB Type-C предназначен для подачи питания на зарядку, а USB Type-A — для подключения потребителя.

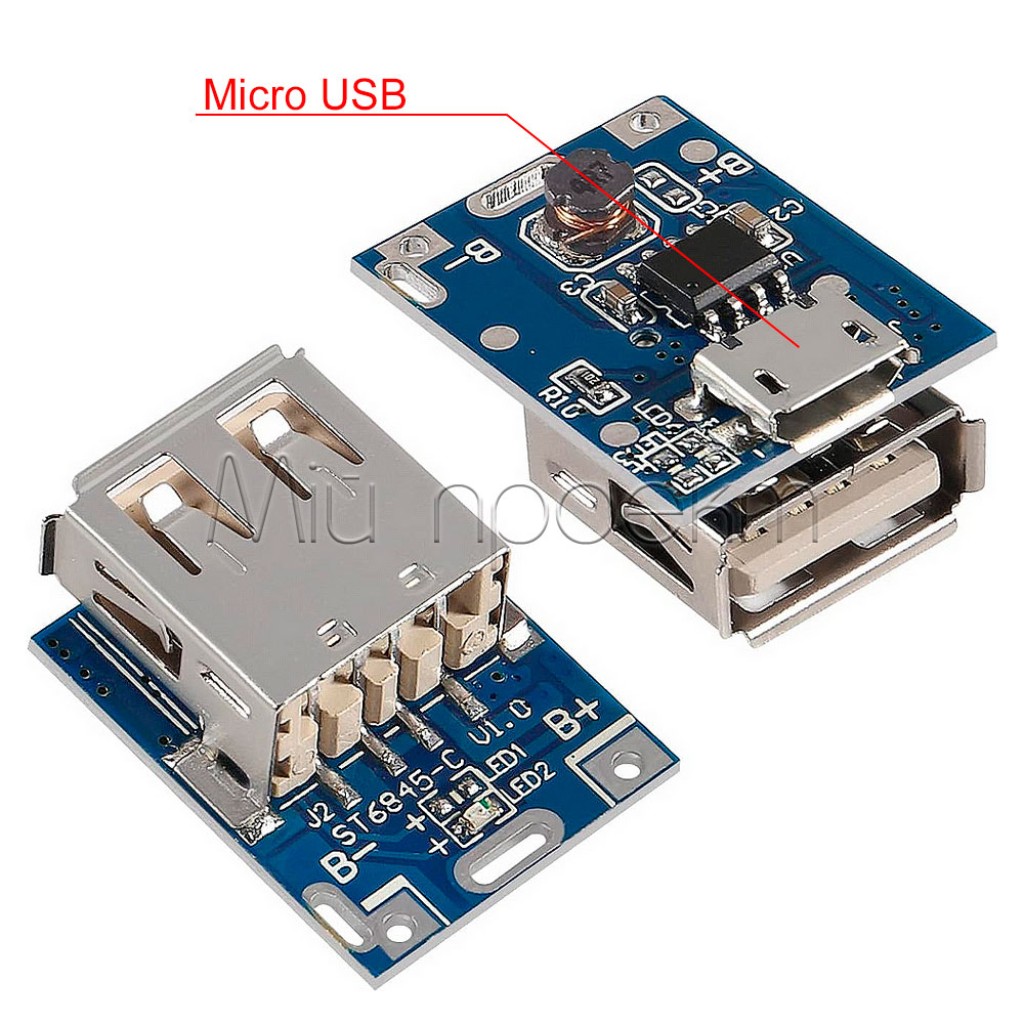

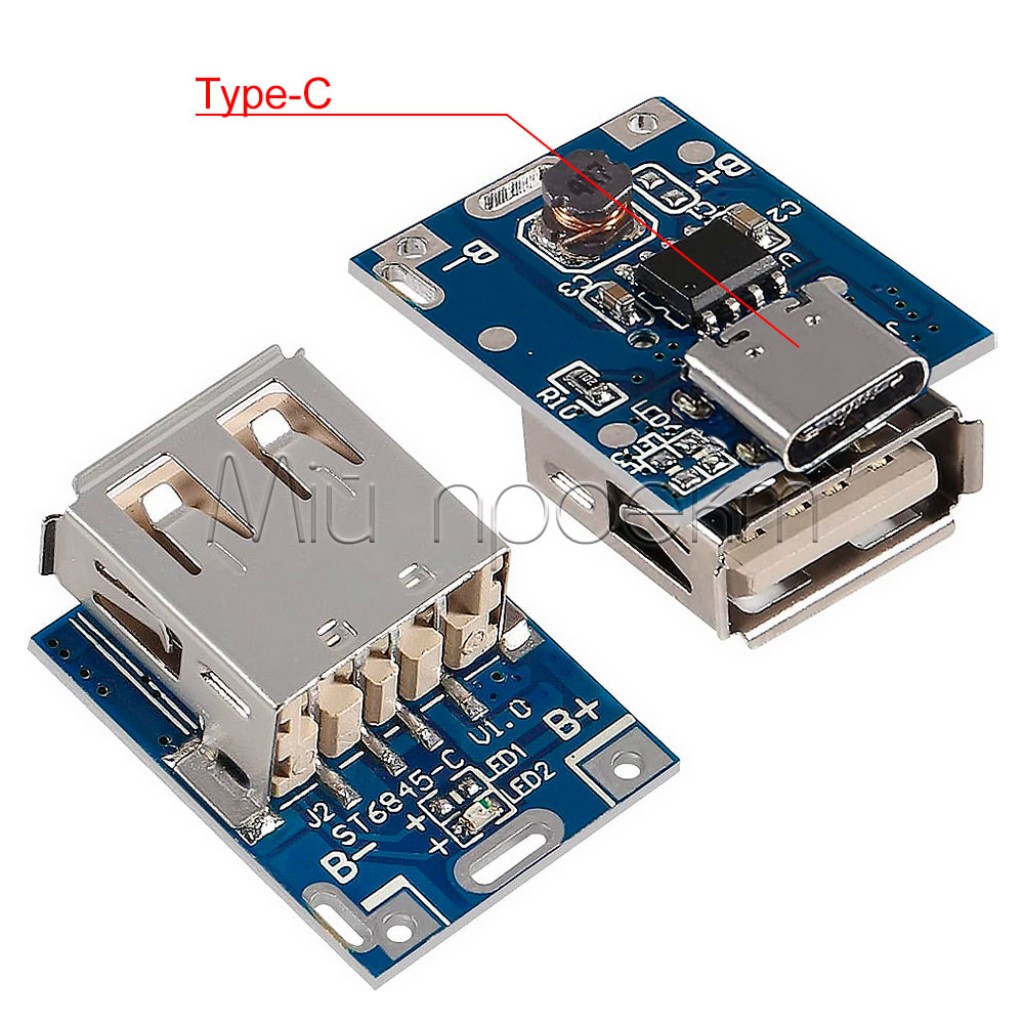

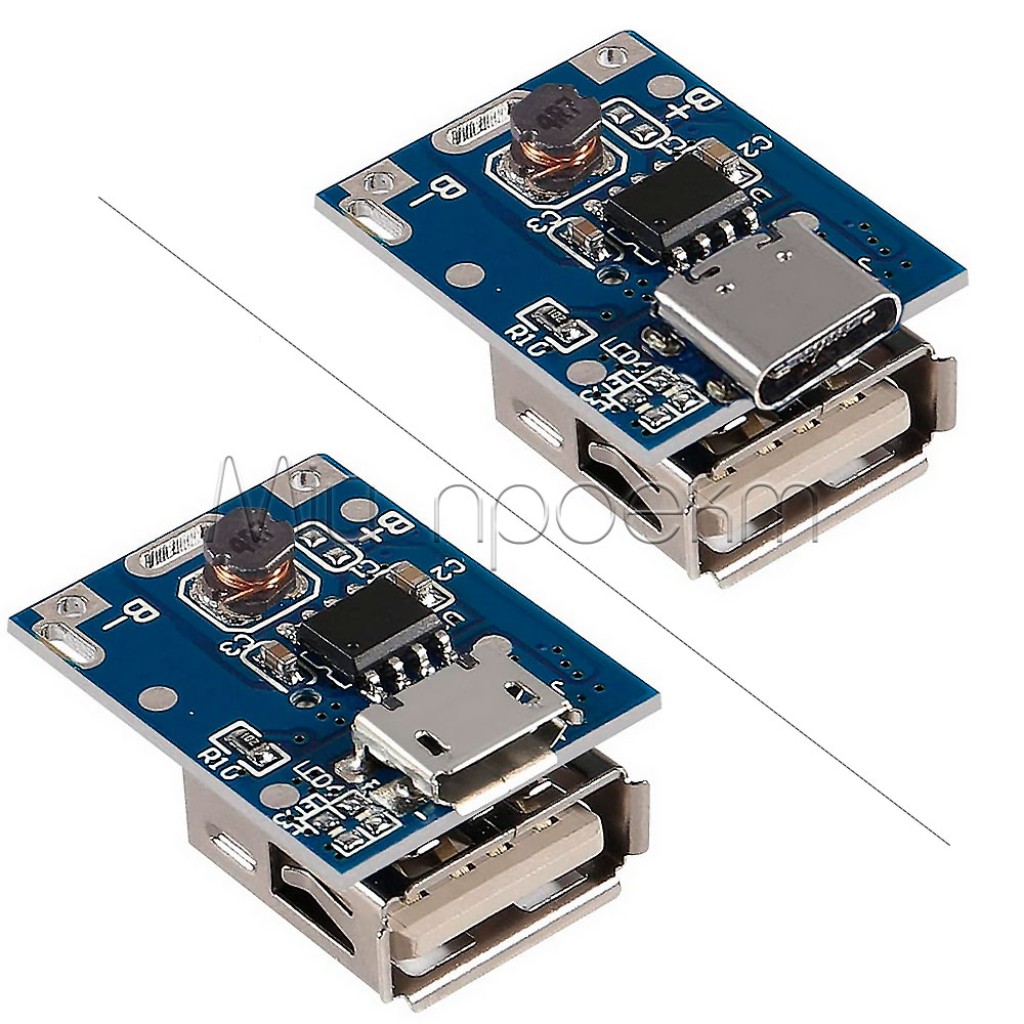

Обозначение Micro-USB / Type-C описывает два исполнения платы, а не наличие обоих входных разъёмов на одном модуле. Перед заказом выберите вариант под имеющийся кабель и учтите различие в габаритах.
Ток и поведение нагрузки
Максимальные 1 А на выходе не следует воспринимать как гарантированный непрерывный режим. Длительная высокая нагрузка повышает ток от аккумулятора и нагрев платы, проводов и контактов, поэтому готовое устройство необходимо проверить под реальной нагрузкой.
При очень малом потреблении 5-вольтовый выход может автоматически отключаться. Это важно для контроллеров, датчиков и IoT-узлов, переходящих в deep sleep: перед применением проверьте, сохраняется ли питание в наиболее экономичном режиме.[2]
Подключённая нагрузка может продолжать работать во время зарядки аккумулятора, однако после отключения зарядного кабеля возможен кратковременный разрыв выходного питания. Модуль не следует использовать как бесшовный источник бесперебойного питания для оборудования, которое не допускает перезапуска.[2]
Подойдёт / не подойдёт
Подойдёт
- для компактного самодельного powerbank на одном Li-ion аккумуляторе 1S;
- для питания 5-вольтового контроллера, датчика или портативного устройства с умеренным потреблением;
- для USB-устройства, которому достаточно обычного выхода 5 В без протоколов быстрой зарядки;
- для проекта, где важны небольшие габариты и зарядка аккумулятора через Micro-USB или USB Type-C.
Не подойдёт
- для последовательной батареи 2S или более высокого напряжения;
- для LiFePO4, Ni-MH и других типов аккумуляторов с отличающимся алгоритмом зарядки;
- для нагрузки, которой необходимы гарантированные 1 А непрерывно или больший ток;
- для USB Power Delivery, Quick Charge или другого режима быстрой зарядки;
- для малопотребляющего узла с deep sleep без предварительной проверки автоматического отключения;
- в качестве бесшовного ИБП для маршрутизатора, сигнализации, медицинского или другого критически важного оборудования.
Примеры применения
Плата заряжает один аккумулятор 1S от 5-вольтового источника и формирует выход 5 В через USB Type-A для устройства с умеренным током потребления.
Модуль может питать 5-вольтовую электронику от аккумулятора, если её рабочий и пусковой ток не превышают возможности платы, а режимы малого потребления не вызывают отключения выхода.
134N3P подходит для небольшого 5-вольтового светильника или другой USB-нагрузки после проверки тока, нагрева и необходимого времени автономной работы.
Подключение
Выберите исполнение платы
Сверьте необходимый зарядный разъём и габариты: Micro-USB — 21 × 18,5 × 12 мм, USB Type-C — 24 × 17,5 × 12 мм.
Подключите аккумулятор

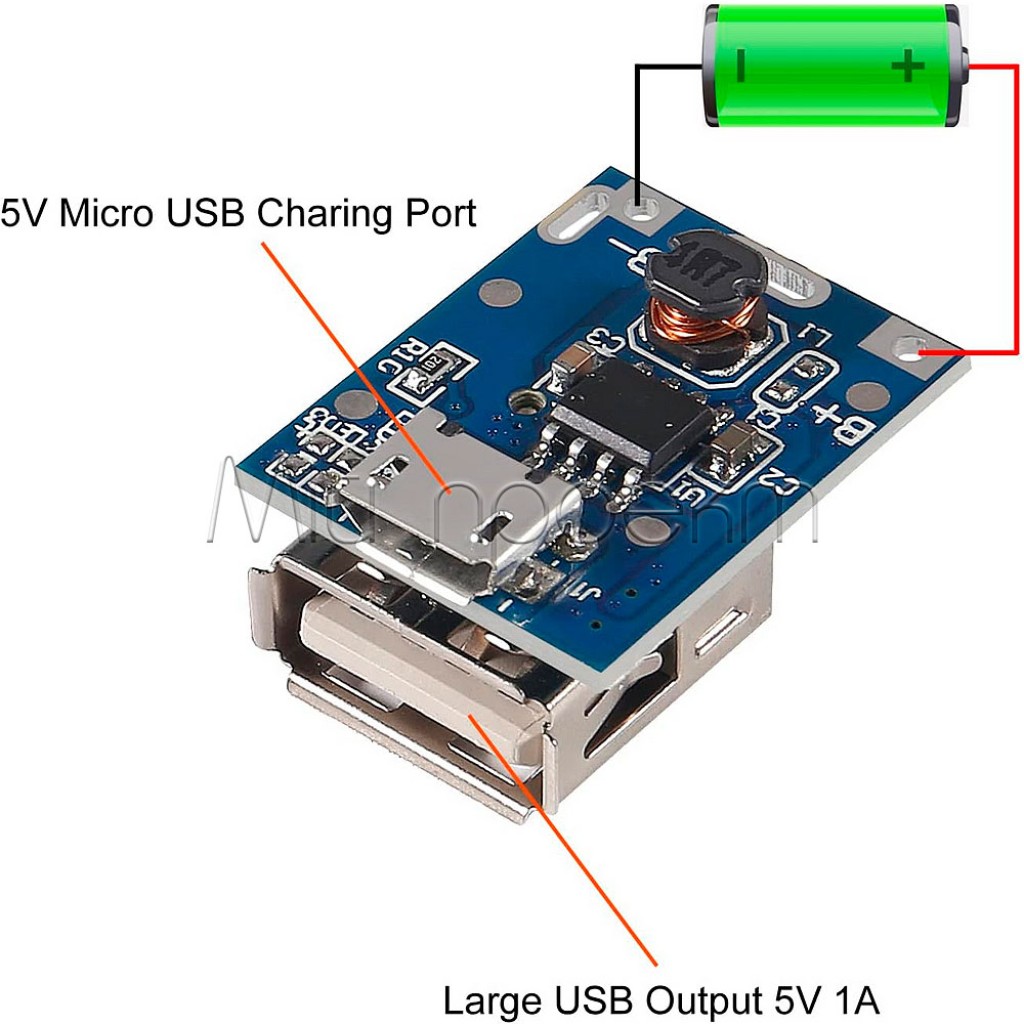

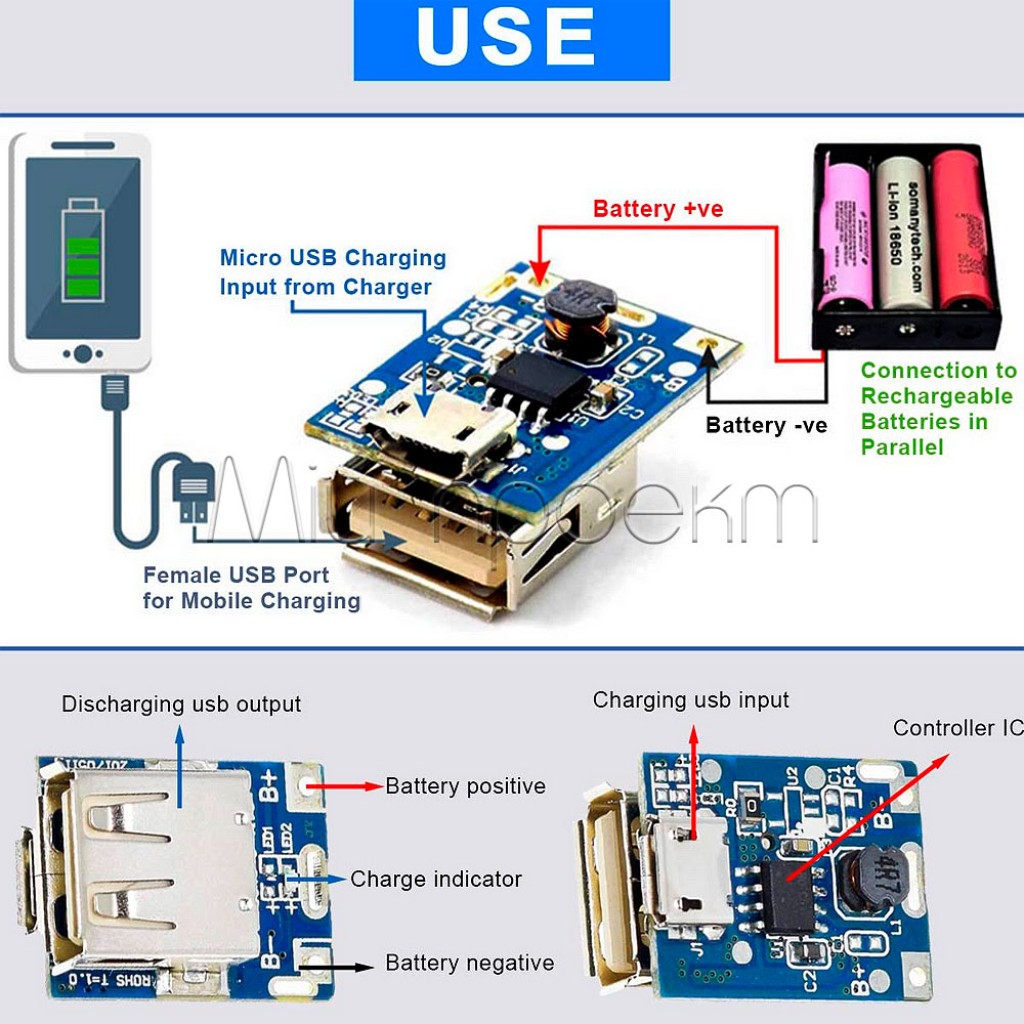

Подключите «+» аккумулятора к B+, а «−» к B−. Для съёмного монтажа используйте вариант 1S1P батарейного отсека 18650. В качестве совместимого по базовым параметрам элемента можно рассмотреть Li-ion аккумулятор CX XNY 18650 3,7 В, предварительно проверив его допустимый ток и механическую посадку.
Подайте питание на зарядный вход
Используйте стабильный источник в пределах 4,5–5,5 В и соответствующий кабель Micro-USB или USB Type-C. Не подавайте зарядное напряжение непосредственно на контакты аккумулятора.
Проверьте выход с нагрузкой
Подключите потребитель к USB Type-A, проконтролируйте выходные 5 В, нагрев и стабильность работы. Для первого запуска целесообразно использовать ограничение тока.
Ограничения и безопасность
Не перепутайте полярность
Подключение аккумулятора с обратной полярностью может повредить плату и элемент. Защита от переполюсовки не заявлена, поэтому проверьте B+ и B− мультиметром до подачи питания.[2]
Используйте только Li-ion 1S на 4,2 В
Не подключайте элементы последовательно и не используйте аккумулятор другой химии. Напряжение батареи выше уровня одного Li-ion элемента может вывести модуль из строя.
Не рассчитывайте на максимальный ток как на непрерывный
Если плата, аккумулятор, разъём или провода заметно нагреваются, уменьшите нагрузку и проверьте монтаж. Для постоянной работы вблизи 1 А выберите модуль с подтверждённым запасом по току.
Не заряжайте повреждённый аккумулятор
Не используйте элемент со вздутием, деформацией, повреждённой изоляцией, следами протекания или необычным нагревом. Аккумулятор с аномально низким напряжением сначала требует отдельной диагностики.
Альтернативы и совместимые товары
Если необходим Type-C и заявленный выход до 2 А, рассмотрите модуль powerbank 1S на IP5306. Для стандартного Li-ion аккумулятора его необходимо использовать в режиме завершения заряда 4,2 В.
Если необходимы два выхода USB-A и больший заявленный суммарный ток, доступен модуль LX-LBU2C до 2,4 А. Необходимый аккумулятор и тепловой режим следует подбирать под фактическую нагрузку.
FAQ
Есть ли Micro-USB и USB Type-C на одной плате?
Нет, это два варианта исполнения 134N3P. Выберите необходимый зарядный разъём при заказе.
Можно ли подключить несколько аккумуляторов?
134N3P рассчитан на батарею 1S. Последовательное соединение запрещено. Параллельная сборка требует одинаковых исправных элементов с близким напряжением и отдельной проверки безопасности монтажа; для простого проекта используйте один аккумулятор.
Можно ли одновременно заряжать аккумулятор и питать устройство?
Нагрузка может работать во время зарядки, но отключение зарядного кабеля способно вызвать кратковременный разрыв выходных 5 В. Для оборудования, не допускающего перезапуска, необходимо специализированное решение ИБП.[2]
Почему контроллер с малым потреблением может отключаться?
Powerbank-контроллер может отключить повышающий преобразователь, когда ток нагрузки становится слишком малым. Проверьте работу в deep sleep на готовом устройстве или выберите модуль без такого режима.[2]
Поддерживается ли быстрая зарядка смартфона?
Нет, заявленный выход — обычные 5 В до 1 А. Поддержка USB Power Delivery, Quick Charge и других протоколов быстрой зарядки не заявлена.
Документы и источники
- Mantech Electronics, 134N3P USB Charger Board, DC-DC Booster 18650 to 5VDC 1A, P/N 210002 — выход 5 В, ток до 1 А, завершение заряда 4,2 В и отсечка разряда 2,9 В.
- Dr. Tobias Weltner, DONE.LAND, 134N3P Charger-Discharger, 6 июня 2025 года — поведение при малой нагрузке, переполюсовке и переходе между зарядным источником и аккумулятором.
