Кратко о CA-901 REV02
CA-901 REV02 — ремонтный ШИМ-модуль на UC3843A для восстановления первичного узла импульсного блока питания ЖК-телевизора. Плата поддерживает выход 12 или 24 В, имеет заявленную мощность до 120 Вт и рассчитана на телевизоры с диагональю до 46 дюймов при условии электрической совместимости конкретного блока питания.
Ключевые характеристики
- Модель платы
- CA-901 REV02
- ШИМ-контроллер
- UC3843A
- Выходное напряжение
- 12 или 24 В, выбор паяными перемычками
- Выходная мощность
- до 120 Вт
- Размеры платы

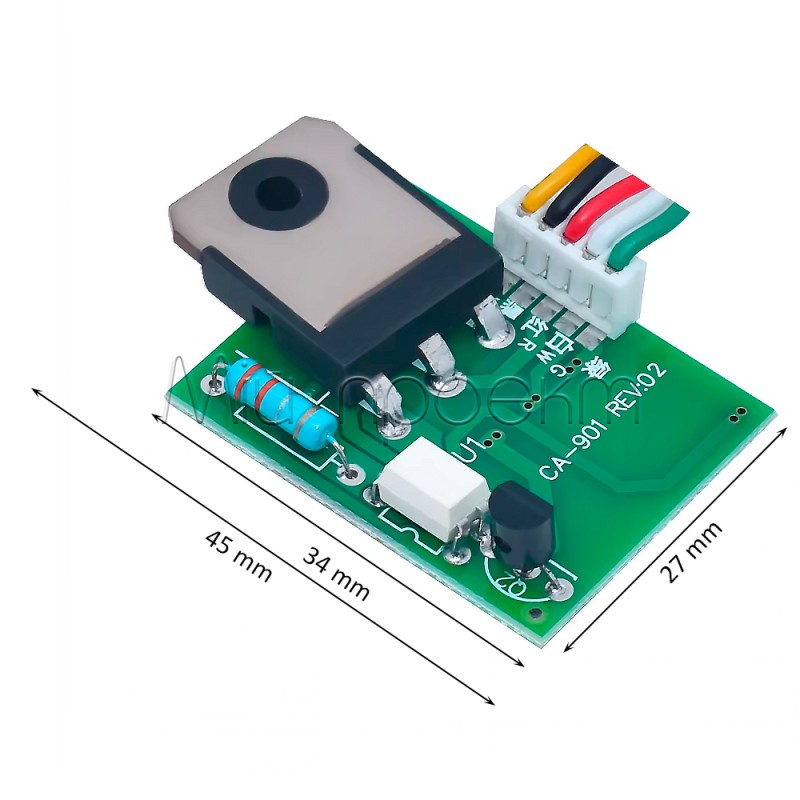

- 34 × 27 мм
- Вес
- 13,8 г
Подробное описание и особенности
Назначение модуля
CA-901 REV02 используют при компонентном ремонте импульсного блока питания, когда неисправный первичный узел ШИМ-управления и силового ключа целесообразно заменить отдельным ремонтным модулем. Плата работает вместе с трансформатором, выпрямителями, фильтрами и цепями обратной связи штатного БП, поэтому исправность и совместимость этих узлов остаются обязательными.
Настройка 12 или 24 В

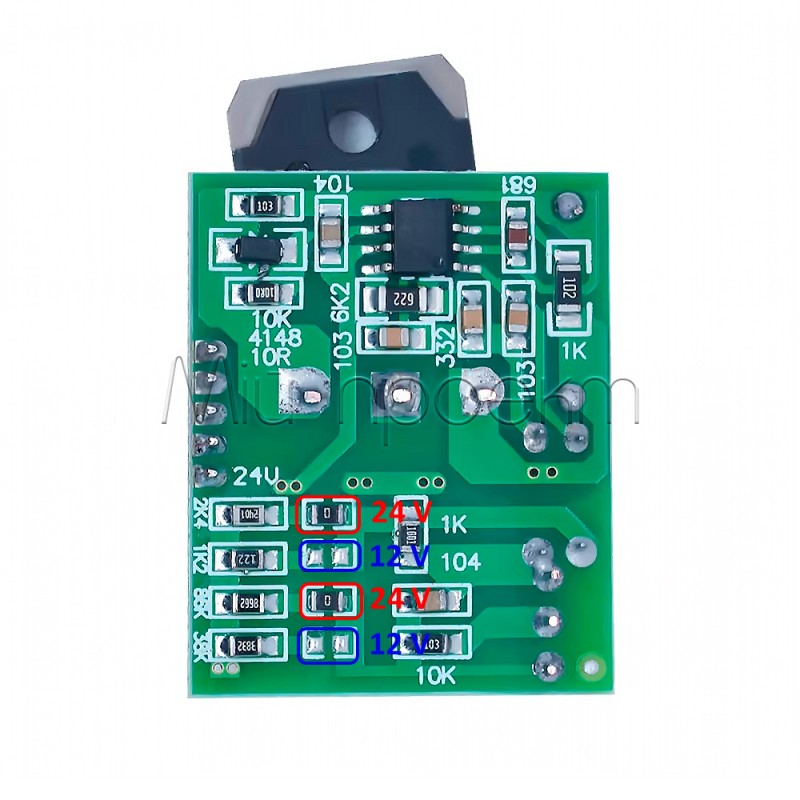

Режим выходного напряжения задаётся паяными перемычками на плате. Перед монтажом необходимо определить требуемое напряжение по схеме и маркировке ремонтируемого устройства, проверить фактическую конфигурацию перемычек и измерить выход во время контрольного запуска. Не подключайте основную плату или подсветку телевизора, пока правильное значение не подтверждено измерением.
Мощность и тепловой режим
Значение до 120 Вт является верхним заявленным пределом модуля, а не гарантией такой длительной мощности в каждом телевизоре. Реальная допустимая нагрузка зависит от трансформатора, выпрямителей, состояния платы БП, монтажа силового элемента и охлаждения. Термопрокладка должна обеспечивать корректный тепловой контакт с радиатором без опасного электрического замыкания.
Подойдёт / не подойдёт
Подойдёт
- для ремонта совместимого импульсного БП ЖК-телевизора с выходом 12 или 24 В;
- когда неисправность локализована в первичном узле ШИМ-управления или силового ключа;
- если на плате есть место для модуля 34 × 27 мм и можно обеспечить надлежащее охлаждение;
- для сервисного мастера, который может сверить подключение со схемой конкретного блока питания и выполнить безопасный контрольный запуск.
Не подойдёт
- как готовый сетевой адаптер или полная замена блока питания;
- для БП с другим требуемым выходным напряжением или неподтверждённой схемной совместимостью;
- как способ обойти короткое замыкание, неисправный трансформатор, вторичные выпрямители или цепи обратной связи;
- для монтажа без навыков ремонта сетевых импульсных источников питания.
Примеры применения
Восстановление 12-вольтовой линии телевизора
Модуль можно установить вместо неисправного первичного ШИМ-узла, если схема БП, трансформатор и цепи обратной связи совместимы, а вторичная часть исправна. Перед подключением нагрузки режим 12 В необходимо задать перемычками и подтвердить измерением.
Ремонт блока питания с выходом 24 В
CA-901 может работать в конфигурации 24 В для совместимого телевизионного БП. После монтажа необходимо выполнить ограниченный контрольный запуск, проверить выходное напряжение и тепловой режим, а уже затем подключать потребитель.
Подключение и первый запуск
Обесточьте и продиагностируйте БП
Отключите устройство от сети, безопасно разрядите высоковольтные конденсаторы и убедитесь в отсутствии опасного напряжения. Найдите причину отказа, а не только повреждённые ШИМ-контроллер или MOSFET.
Проверьте совместимость
Сверьте схему первичной части, требуемое выходное напряжение, цепи запуска и обратной связи. Убедитесь, что трансформатор, вторичные выпрямители и нагрузка не имеют короткого замыкания.
Выберите режим выхода
Настройте паяные перемычки на 12 или 24 В в соответствии с ремонтируемым устройством. Фактическое положение перемычек необходимо проверить перед подачей питания.
Установите модуль
Демонтируйте неисправные элементы, которые не должны оставаться параллельно новому узлу, и закрепите модуль с правильным тепловым контактом через термопрокладку. Не допускайте контакта токопроводящих частей с радиатором или корпусом.
Подключите по схеме

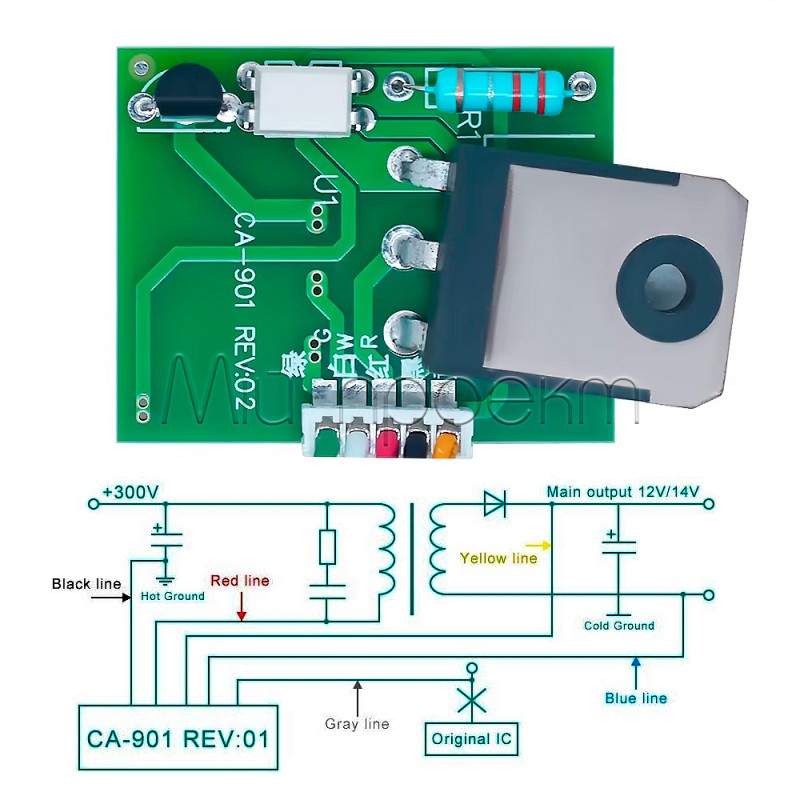

Определяйте каждую точку подключения по схеме конкретного БП и маркировке именно этой платы. Не используйте только цвет провода как единственный признак назначения и не смешивайте первичную «горячую» землю со вторичной «холодной» землёй.
Выполните контрольный запуск
Первый запуск проводите с ограничением тока и измерительным оборудованием, подходящим для сетевых БП. Проверьте выходное напряжение, стабильность и нагрев до подключения электроники телевизора.
Комплектация

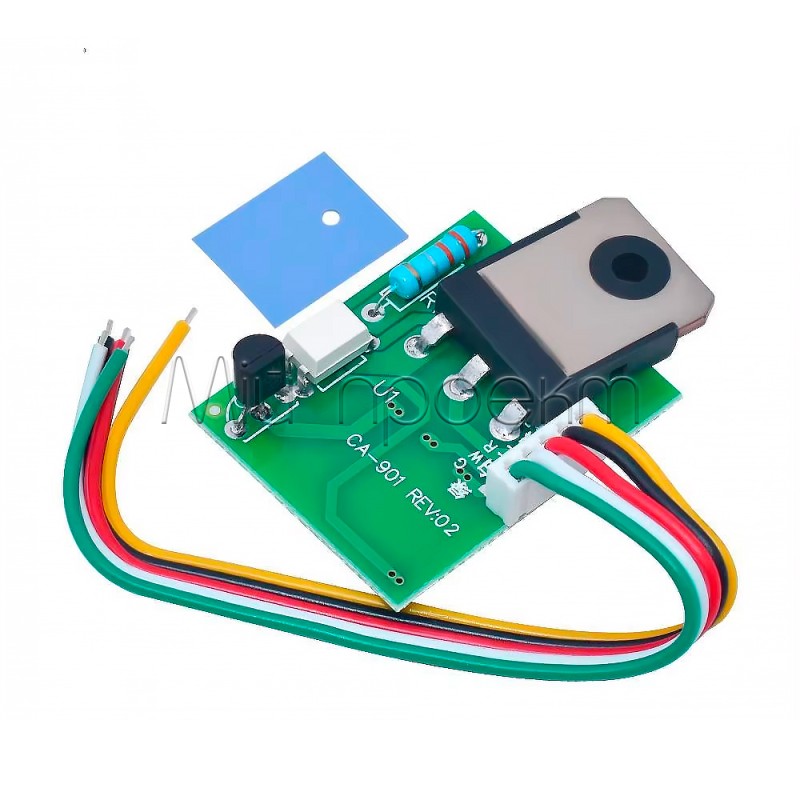

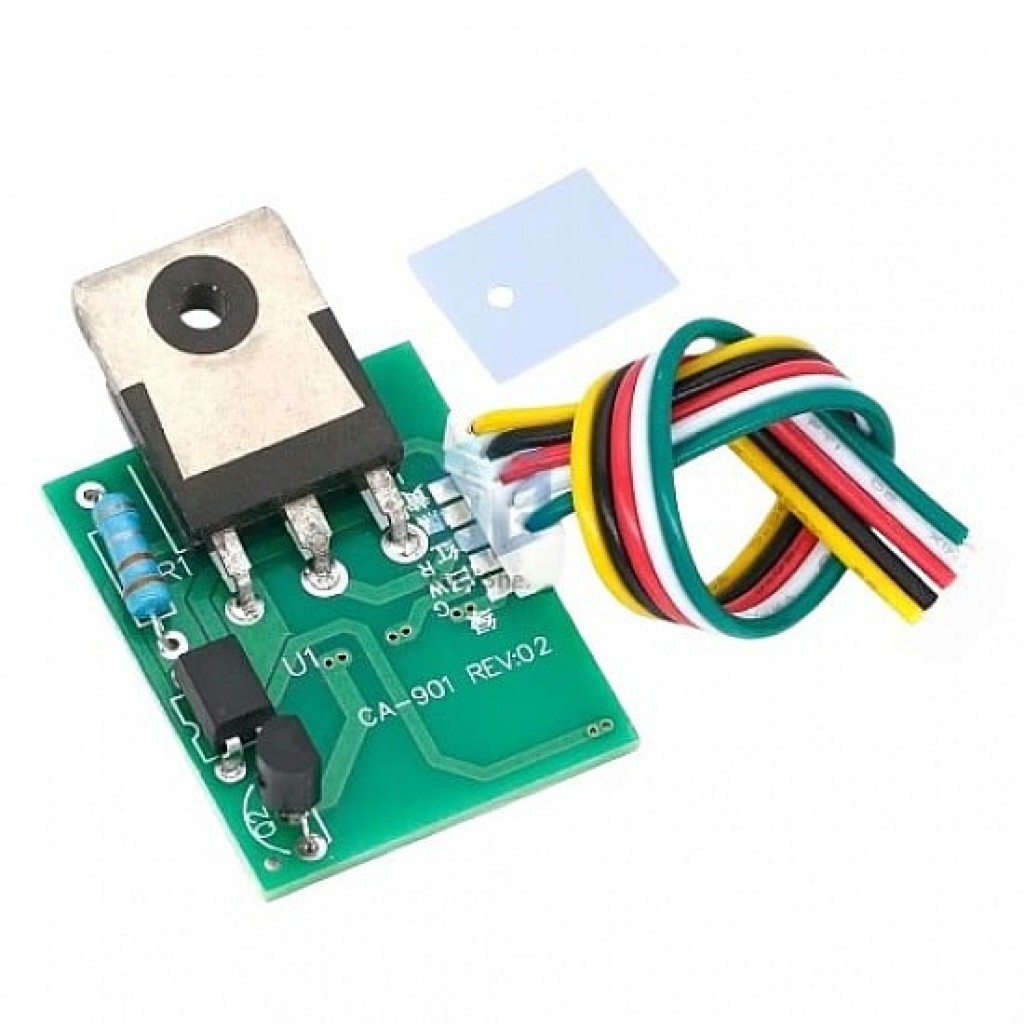

- Плата CA-901 REV02 с соединительными проводами
- Термопрокладка для монтажа силового элемента
- Инструкция для конкретной модели телевизора и схема его блока питания
Ограничения и безопасность
Опасное сетевое напряжение
Модуль устанавливают в первичной части импульсного БП, где присутствует опасное для жизни напряжение, а конденсаторы могут сохранять заряд после выключения. Монтаж и измерения должен выполнять квалифицированный специалист с соблюдением правил электробезопасности.
Первичная и вторичная земли не взаимозаменяемы
Ошибочное объединение «горячей» и «холодной» частей может повредить телевизор и создать опасность поражения электрическим током. Каждую точку подключения необходимо определять по схеме и проверять измерением.
Проверьте 12/24 В до подключения нагрузки
Неправильная конфигурация перемычек может подать повышенное напряжение на основную плату или другие узлы телевизора. Не полагайтесь на предполагаемую заводскую настройку — проверьте перемычки и измерьте выход.
Не рассчитывайте автоматически на 120 Вт
Допустимая длительная мощность определяется всем отремонтированным блоком питания и его охлаждением. После установки контролируйте нагрев и не превышайте возможности трансформатора, выпрямителей и других штатных компонентов.
Инструменты для монтажа и проверки
Для пайки
Для изменения перемычек и монтажа проводов удобно использовать паяльную станцию T12 с регулировкой температуры.
Для диагностики
Для проверки сопротивления, напряжения и сигналов в пределах характеристик прибора доступен FNIRSI DST-210 3-в-1. Работа с первичной частью БП дополнительно требует надлежащей изоляции и оборудования соответствующей категории безопасности.
FAQ
Можно ли установить CA-901 в любой телевизор до 46 дюймов?
Нет. Диагональ является только ориентиром; совместимость определяют схема блока питания, требуемый выход 12 или 24 В, исправность трансформатора, обратной связи и вторичных цепей.
Какое напряжение изначально установлено на плате?
Перед запуском не полагайтесь на предыдущую настройку. Проверьте фактическую конфигурацию перемычек, установите требуемый режим и подтвердите выходное напряжение измерением без подключённой электроники телевизора.
Нужно ли удалять штатный ШИМ-контроллер и силовой транзистор?
Новый модуль не следует подключать параллельно неисправному силовому узлу. Конкретный объём демонтажа определяют по схеме БП после диагностики причины отказа и проверки связанных компонентов.
Гарантирует ли модуль постоянные 120 Вт?
Нет. «До 120 Вт» — максимальный заявленный предел. Фактическую длительную нагрузку ограничивают трансформатор, силовые и выпрямительные компоненты, монтаж и охлаждение конкретного блока питания.
Достаточно ли ориентироваться на цвета проводов?
Нет. Каждый провод необходимо сверить с маркировкой конкретной платы, схемой ремонтируемого БП и электрическими измерениями. Особенно важно не перепутать первичную и вторичную земли.
