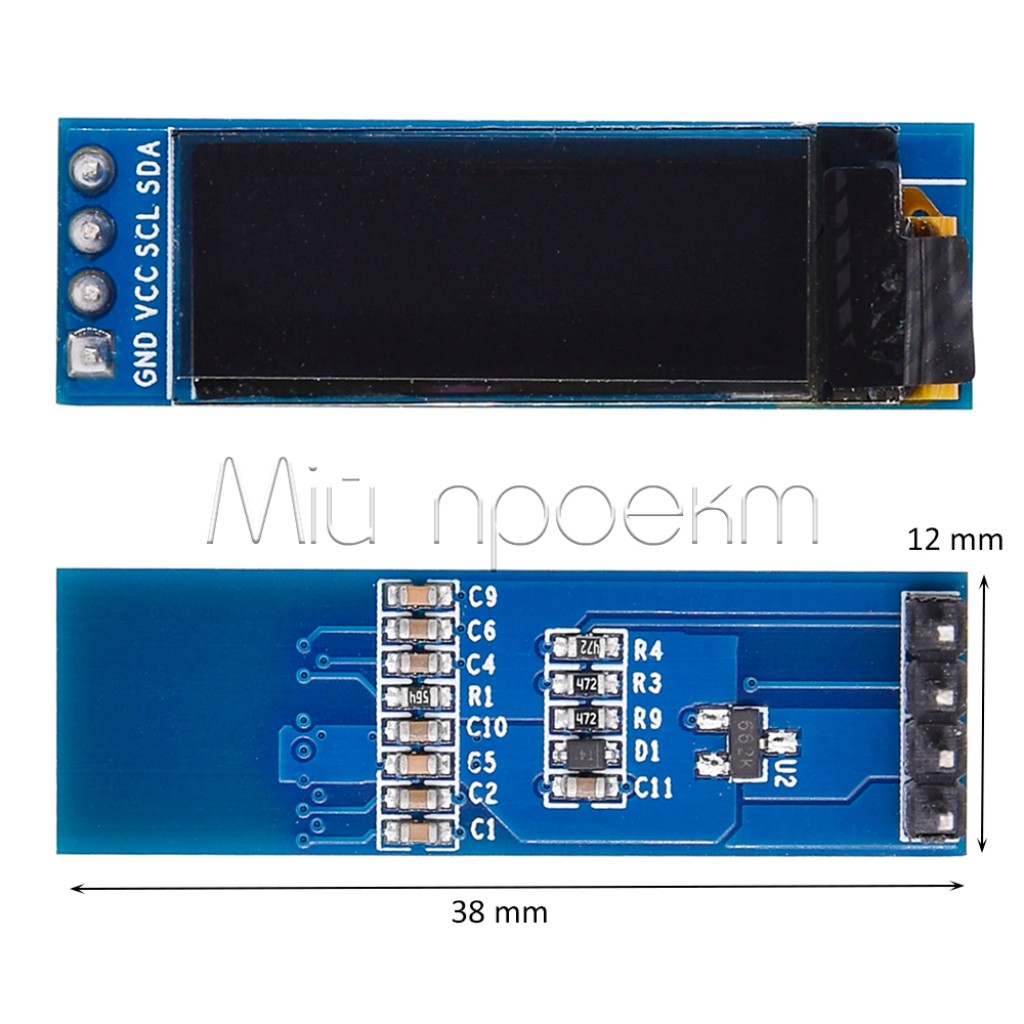

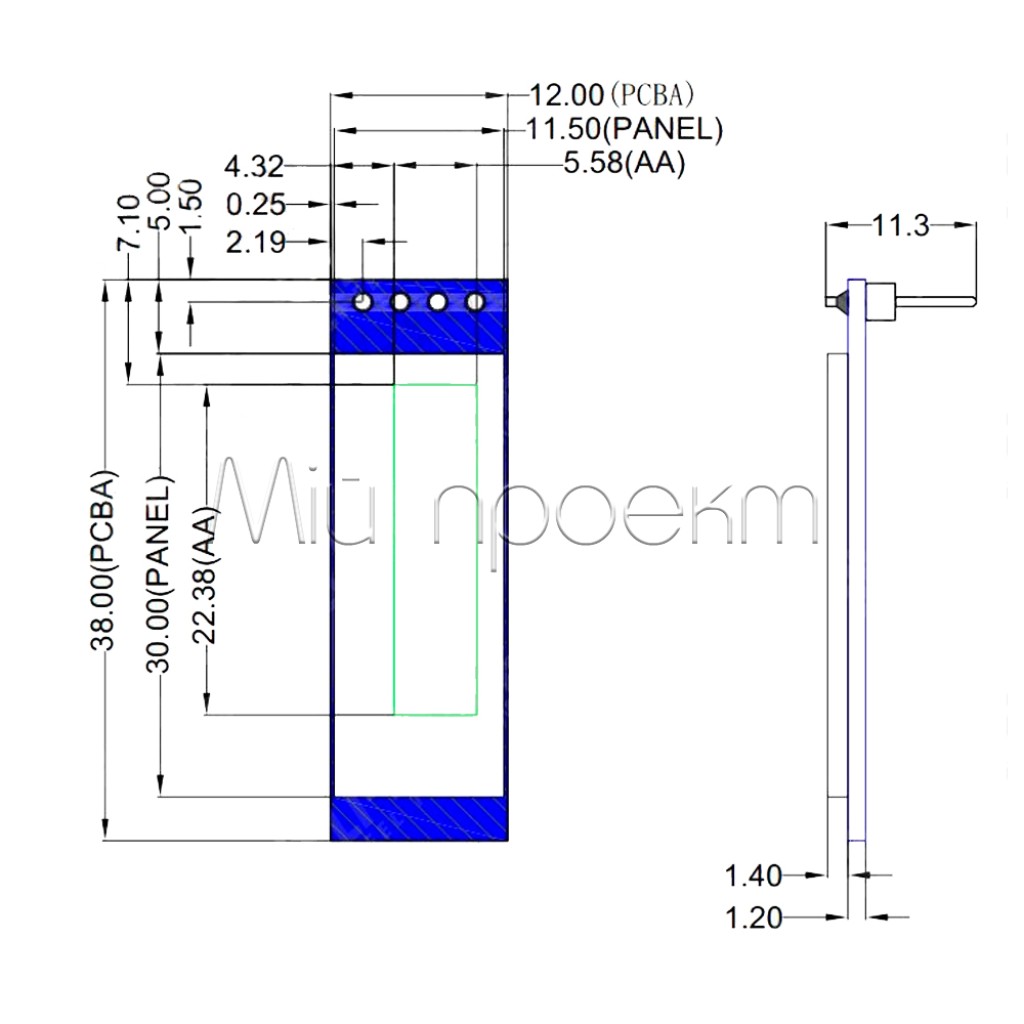

1. Идентификация и основные компоненты
flowchart TD
subgraph OLED["OLED-дисплей 0.91 дюйма (128x32)"]
direction TB
subgraph Pins["Выводы"]
direction LR
GND["GND
(Земля)"] --- VCC["VCC
(Питание)"] --- SCL["SCL
(Тактирование)"] --- SDA["SDA
(Данные)"]
end
subgraph Screen["Экран"]
SCREEN["OLED Матрица
128×32 пикселя"]
end
subgraph Chip["Контроллер"]
SSD1306["SSD1306
Контроллер дисплея"]
end
Pins --- Screen
Screen --- Chip
end
classDef pins fill:#e1f5fe,stroke:#0288d1,stroke-width:2px
classDef screen fill:#f5f5f5,stroke:#333,stroke-width:1px
classDef chip fill:#fff3e0,stroke:#ef6c00,stroke-width:1px
class GND,VCC,SCL,SDA pins
class SCREEN screen
class SSD1306 chip

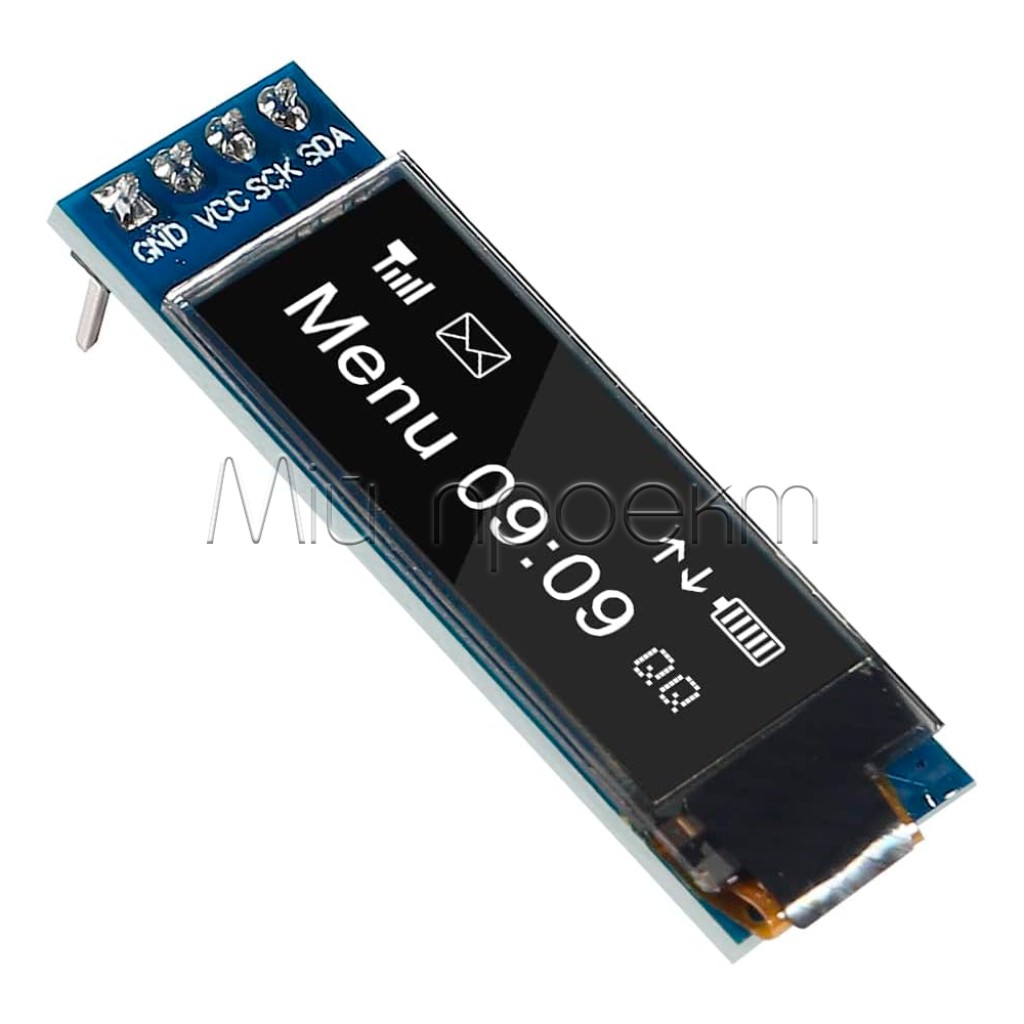

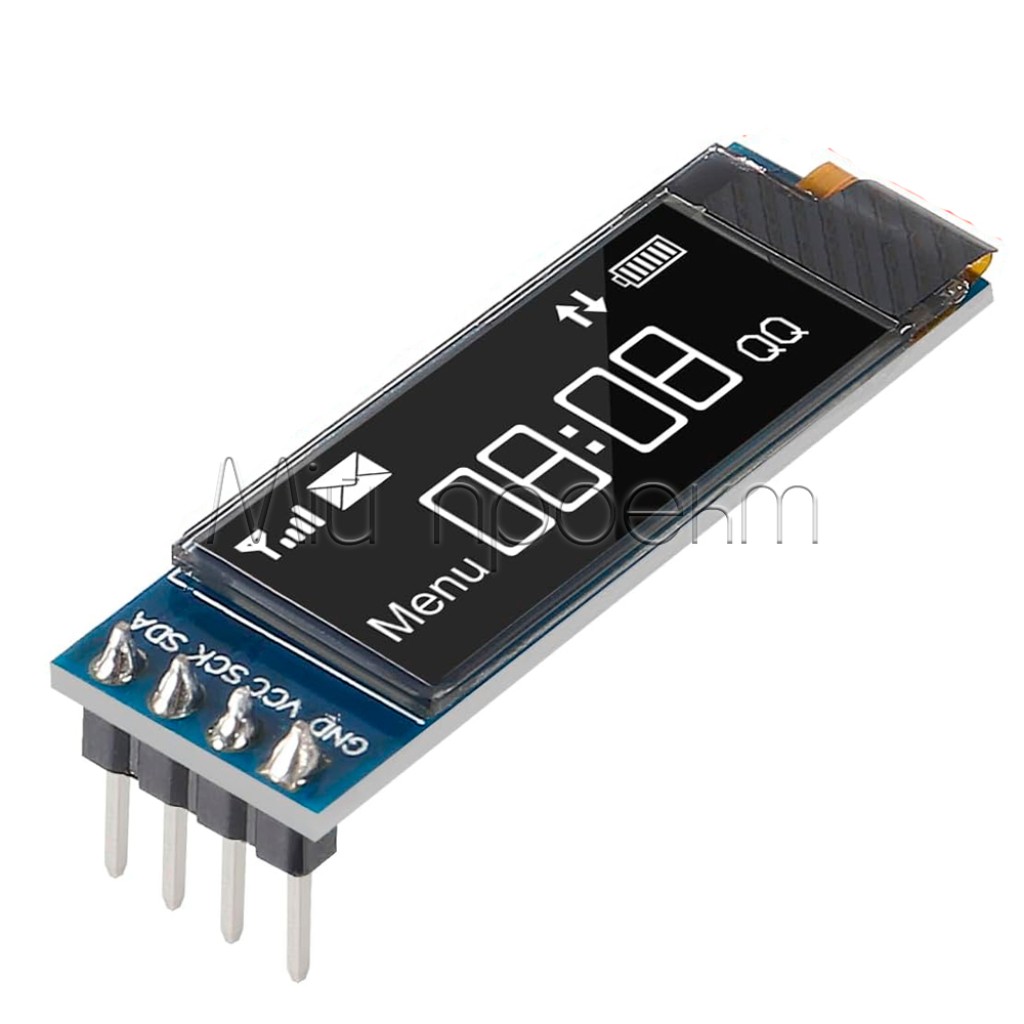

Перед подключением убедитесь, что на модуле есть 4 вывода в правильном порядке: GND, VCC, SCL, SDA. Дисплей работает от напряжения 3.3В или 5В (в зависимости от модификации), поэтому внимательно проверьте маркировку на плате или документацию к конкретному модулю.

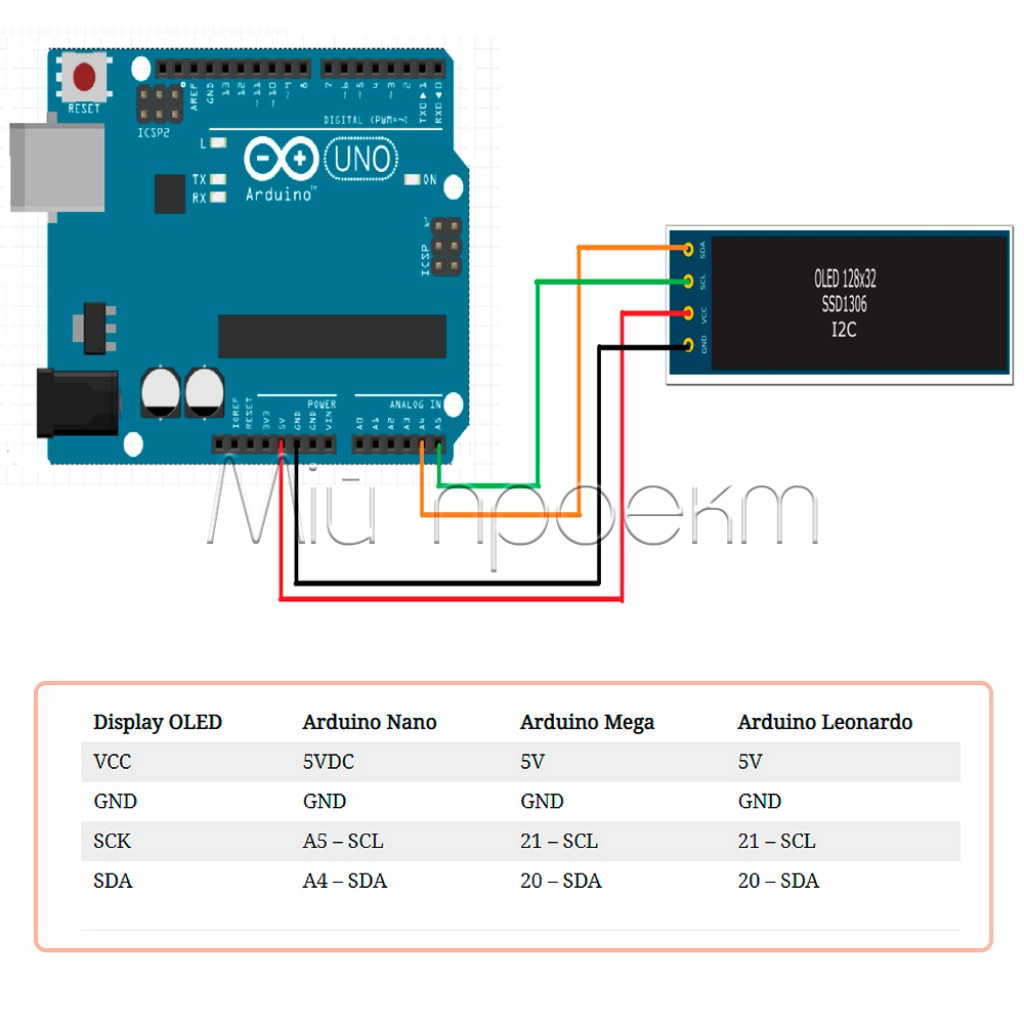

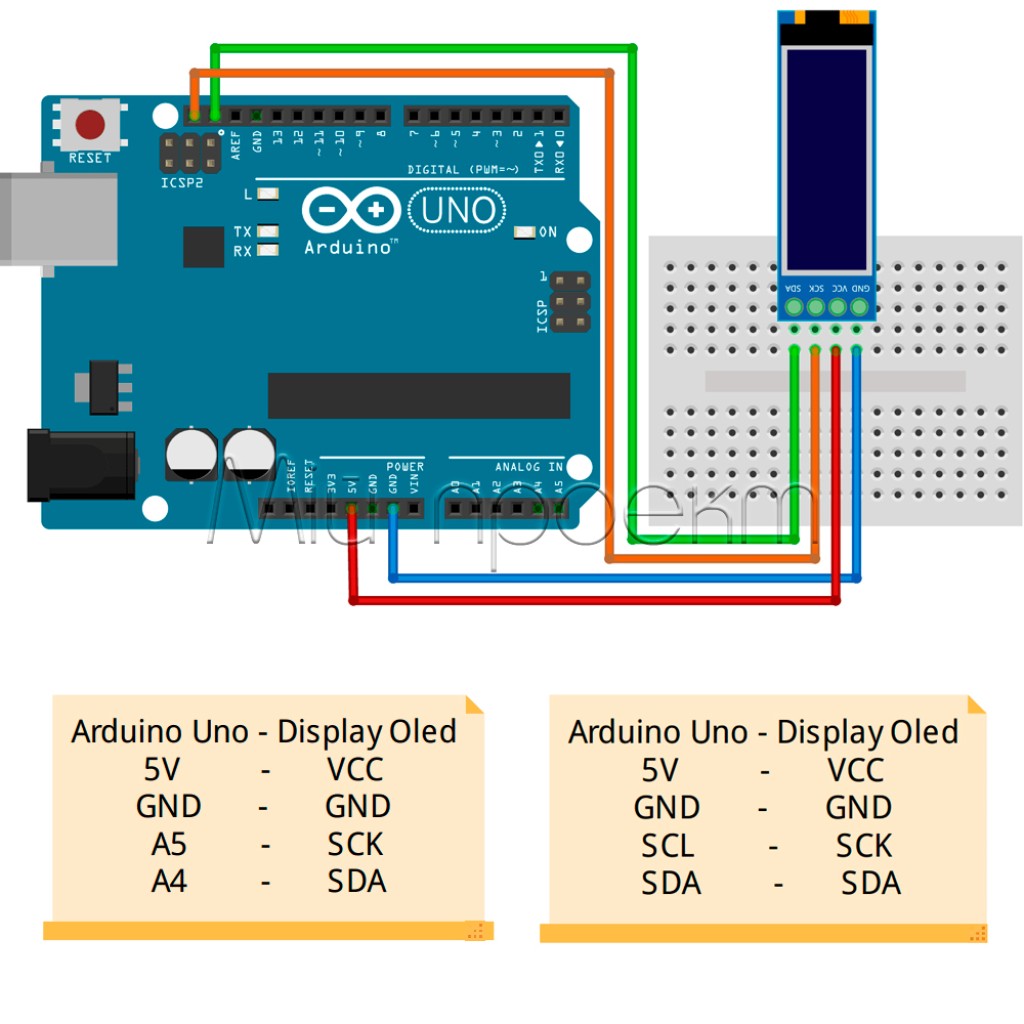

2. Схема подключения к Arduino UNO
flowchart LR
subgraph OLED["OLED-дисплей 0.91 дюйма"]
GND_OLED["GND"]
VCC_OLED["VCC"]
SCL_OLED["SCL"]
SDA_OLED["SDA"]
end
subgraph ARDUINO["Arduino UNO"]
GND_ARD["GND"]
V5_ARD["5V"]
A5_ARD["A5 (SCL)"]
A4_ARD["A4 (SDA)"]
end
GND_OLED -- "Черный провод" --> GND_ARD
VCC_OLED -- "Красный провод" --> V5_ARD
SCL_OLED -- "Желтый провод" --> A5_ARD
SDA_OLED -- "Зеленый провод" --> A4_ARD
classDef oled fill:#e1f5fe,stroke:#0288d1,stroke-width:2px
classDef arduino fill:#e8f5e9,stroke:#2e7d32,stroke-width:2px
class GND_OLED,VCC_OLED,SCL_OLED,SDA_OLED oled
class GND_ARD,V5_ARD,A5_ARD,A4_ARD arduino
2.1. Пошаговая инструкция по подключению
- Подготовьте компоненты:
- Arduino UNO (или совместимая плата)
- OLED-дисплей 0.91" с I2C интерфейсом
- Макетная плата (опционально)
- 4 провода типа "папа-папа" для подключения (желательно разноцветные)
- Соедините дисплей с Arduino:
- GND (дисплей) → GND (Arduino) — черный провод
- VCC (дисплей) → 5V (Arduino) — красный провод
- SCL (дисплей) → A5 (Arduino) — желтый провод
- SDA (дисплей) → A4 (Arduino) — зеленый провод
- Подключите Arduino к компьютеру через USB-кабель для питания и программирования.

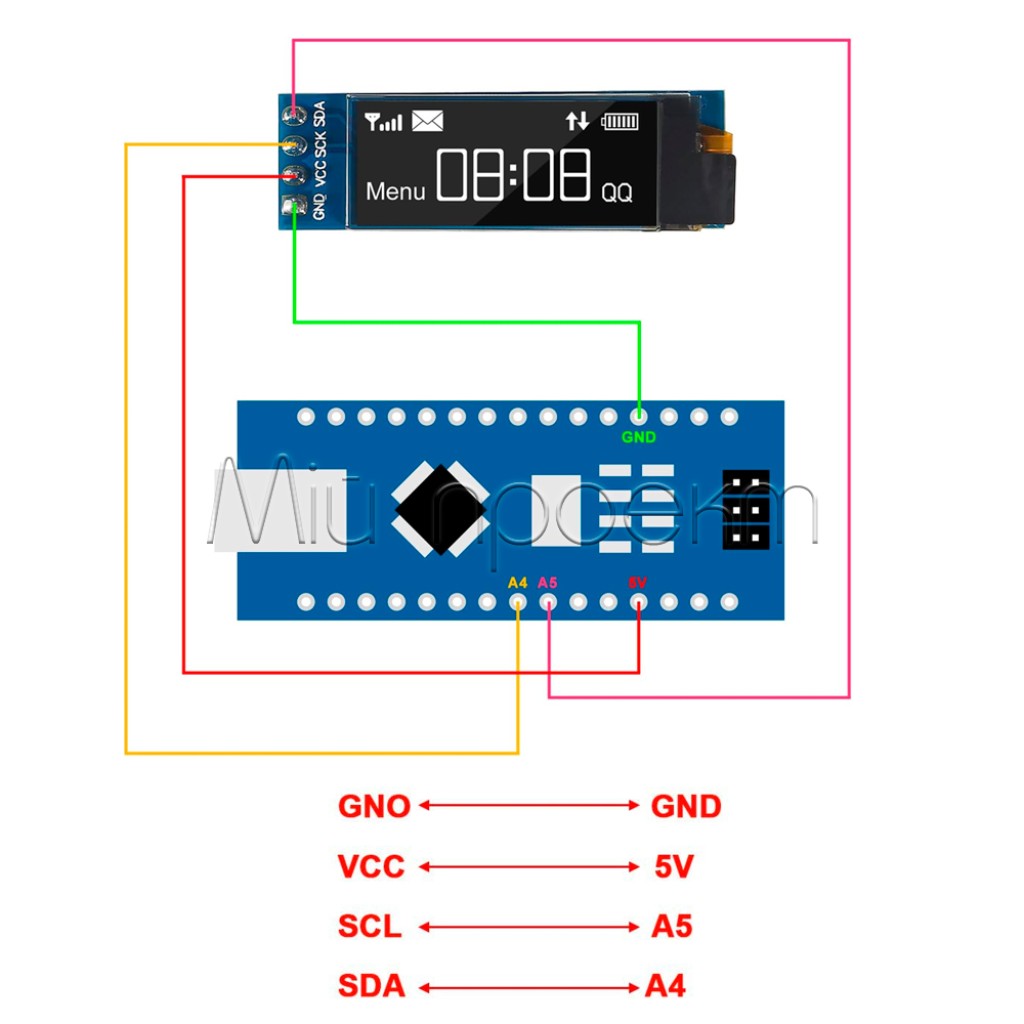

На Arduino UNO пины A4 и A5 являются стандартными аппаратными пинами для I2C интерфейса (SDA и SCL соответственно). Для других моделей Arduino расположение I2C пинов может отличаться. Например, на Arduino Leonardo и Micro используются пины 2 (SDA) и 3 (SCL).
3. Настройка программного обеспечения
3.1. Установка необходимых библиотек
Для работы с OLED-дисплеем нужно установить специальные библиотеки. Есть два основных варианта:
- Adafruit SSD1306 и Adafruit GFX (рекомендуется для новичков):
- Откройте Arduino IDE
- Перейдите в Sketch → Include Library → Manage Libraries...
- В поисковой строке введите "Adafruit SSD1306"
- Выберите библиотеку от Adafruit и нажмите "Install"
- Если появится предложение установить зависимости (например, "Adafruit GFX Library") — согласитесь
- Если "Adafruit GFX Library" не установилась автоматически, найдите её и установите отдельно
- U8g2 (более мощная, с большим количеством шрифтов):
- Откройте Arduino IDE
- Перейдите в Sketch → Include Library → Manage Libraries...
- В поисковой строке введите "U8g2"
- Выберите библиотеку от "oliver" и нажмите "Install"
3.2. Определение I2C адреса дисплея
- Скачайте и установите скетч "I2C Scanner" (можно найти в сети или в примерах некоторых библиотек)
- Загрузите скетч на Arduino
- Откройте Tools → Serial Monitor
- Установите скорость (baud rate) как в скетче (обычно 9600 или 115200)
- Сканер выведет адрес найденного устройства (обычно 0x3C или 0x3D)
- Запомните этот адрес для использования в ваших программах
// Скетч I2C сканера для определения адреса дисплея
#include
void setup() {
Wire.begin();
Serial.begin(115200);
Serial.println("\nI2C Scanner");
}
void loop() {
byte error, address;
int nDevices = 0;
Serial.println("Сканирование...");
for(address = 1; address < 127; address++) {
Wire.beginTransmission(address);
error = Wire.endTransmission();
if (error == 0) {
Serial.print("I2C устройство найдено по адресу 0x");
if (address < 16) {
Serial.print("0");
}
Serial.println(address, HEX);
nDevices++;
}
}
if (nDevices == 0) {
Serial.println("I2C устройств не найдено\n");
} else {
Serial.println("Сканирование завершено\n");
}
delay(5000); // Ждем 5 секунд до следующего сканирования
}
4. Примеры программирования
4.1. Простой текст (Adafruit SSD1306)
#include
#include
#include
#define SCREEN_WIDTH 128 // ширина OLED дисплея в пикселях
#define SCREEN_HEIGHT 32 // высота OLED дисплея в пикселях
// Инициализация дисплея
// -1 означает, что пин сброса не используется (некоторые дисплеи его не имеют)
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
void setup() {
Serial.begin(9600);
// Инициализация с I2C адресом 0x3C
// (для 128x32 дисплея, большинство используют адрес 0x3C)
if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed"));
for(;;); // Зацикливаемся при ошибке
}
// Очистка буфера дисплея
display.clearDisplay();
// Настройка текста
display.setTextSize(1); // Размер текста (1 - наименьший)
display.setTextColor(SSD1306_WHITE); // Цвет текста (для монохромного дисплея - белый)
display.setCursor(0, 10); // Позиция (x=0, y=10)
display.println("OLED 0.91 Display");
display.setCursor(0, 20);
display.println("Test: 128x32 pixels");
// Вывод буфера на экран
display.display();
}
void loop() {
// Никаких действий в цикле - текст статичен
}
4.2. Большой текст с анимацией (U8g2)
#include
#include
#include
// Инициализация дисплея с I2C интерфейсом
// _F_ означает использование полного буфера
U8G2_SSD1306_128X32_UNIVISION_F_HW_I2C u8g2(U8G2_R0);
void setup(void) {
u8g2.begin();
}
void loop(void) {
// Слово "HELLO"
u8g2.clearBuffer();
u8g2.setFont(u8g2_font_logisoso28_tr); // Большой шрифт
u8g2.drawStr(10, 29, "HELLO");
u8g2.sendBuffer();
delay(2000);
// Слово "WORLD"
u8g2.clearBuffer();
u8g2.setFont(u8g2_font_logisoso28_tr);
u8g2.drawStr(10, 29, "WORLD");
u8g2.sendBuffer();
delay(2000);
// Слово "OLED"
u8g2.clearBuffer();
u8g2.setFont(u8g2_font_logisoso28_tr);
u8g2.drawStr(15, 29, "OLED");
u8g2.sendBuffer();
delay(2000);
// Маленьким шрифтом два ряда
u8g2.clearBuffer();
u8g2.setFont(u8g2_font_ncenB14_tr); // Меньший шрифт
u8g2.drawStr(0, 14, "I2C Display");
u8g2.drawStr(0, 32, "128x32 pixels");
u8g2.sendBuffer();
delay(2000);
}
4.3. Графика и анимация (Adafruit SSD1306)
#include
#include
#include
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 32
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
void setup() {
Serial.begin(9600);
if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed"));
for(;;);
}
display.clearDisplay();
}
void loop() {
// Анимация прогресс-бара
for(int16_t i=0; i<=100; i+=10) {
display.clearDisplay();
// Отображение процента
display.setTextSize(1);
display.setTextColor(SSD1306_WHITE);
display.setCursor(0, 0);
display.print("Progress: ");
display.print(i);
display.println("%");
// Рамка прогресс-бара
display.drawRect(0, 16, 120, 10, SSD1306_WHITE);
// Заполнение прогресс-бара
display.fillRect(0, 16, i * 120 / 100, 10, SSD1306_WHITE);
display.display();
delay(200);
}
delay(1000);
// Анимация круга, который расширяется
for(int16_t i=0; i<=SCREEN_WIDTH/2; i+=5) {
display.clearDisplay();
display.drawCircle(SCREEN_WIDTH/2, SCREEN_HEIGHT/2, i, SSD1306_WHITE);
display.display();
delay(100);
}
delay(1000);
}
Для экономии памяти при использовании библиотеки U8g2 можно использовать конструкторы с суффиксом _1 или _2 вместо _F (например, U8G2_SSD1306_128X32_UNIVISION_1_HW_I2C), что означает использование части буфера с соответствующими обновлениями.
5. Интересные аспекты использования
5.1. Энергоэффективность OLED-технологии
OLED-дисплеи имеют уникальную особенность: они потребляют энергию только для пикселей, которые светятся. Это означает:
- Черные пиксели фактически выключены и не потребляют энергию
- Чем меньше белых пикселей на экране, тем меньше энергопотребление
- Это делает такие дисплеи идеальными для проектов с батарейным питанием
Для максимальной экономии энергии при разработке интерфейса используйте минимально необходимое количество светлых пикселей — вместо заполнения всего экрана белым цветом используйте только необходимые элементы интерфейса.
5.2. Преимущества I2C-интерфейса
- Экономия пинов: Использует только 2 сигнальных провода (SDA и SCL) плюс питание
- Многокомпонентность: На одну шину I2C можно подключить несколько разных устройств с разными адресами
- Простота подключения: Не требуется дополнительных компонентов для связи между Arduino и дисплеем
5.3. Практические применения
- Измерительные устройства: Отображение данных с сенсоров (температура, влажность, давление)
- Информационные панели: Отображение времени, даты, статуса устройств
- IoT-проекты: Отображение статуса подключения к WiFi/Bluetooth, IP-адреса
- Носимые гаджеты: Благодаря компактности идеально подходит для фитнес-трекеров, умных часов
- Кастомные интерфейсы: Для 3D-принтеров, макропадов, DIY-пультов управления
- Мини-игры: Благодаря высокой контрастности можно создавать простые игры
5.4. Проблемы и их решения
| Проблема |
Возможная причина |
Решение |
| Дисплей не включается |
Неправильное подключение или адрес |
Проверьте соединения и используйте I2C сканер для определения правильного адреса |
| Показывает случайные символы |
Проблемы с I2C связью |
Проверьте качество соединений, добавьте подтягивающие резисторы (4.7kΩ) к линиям SCL и SDA |
| Изображение перевернуто |
Неправильная ориентация |
Для Adafruit: используйте display.setRotation(2); Для U8g2: используйте другой конструктор с U8G2_R2 |
| Ошибка компиляции |
Несовместимость библиотек |
Обновите Arduino IDE и все библиотеки до последних версий |
При использовании длинных соединительных проводов может возникнуть проблема с надежностью I2C связи. В таких случаях рекомендуется добавить подтягивающие резисторы 4.7kΩ между линиями SDA, SCL и VCC.
5.5. Сравнение библиотек
| Критерий |
Adafruit SSD1306 |
U8g2 |
| Простота использования |
Проще для новичков |
Более сложная, но мощная |
| Шрифты |
Ограниченное количество |
Большое количество встроенных шрифтов разных размеров |
| Использование памяти |
Всегда использует полный буфер |
Имеет режимы с частичным буфером для экономии памяти |
| Графические возможности |
Базовые графические функции |
Расширенные графические функции, включая сложные примитивы |
Для проектов с Arduino UNO, где важна экономия памяти, рекомендуется использовать U8g2 с режимом частичного буфера (конструктор с суффиксом _1 или _2). Это позволит оставить больше памяти для остальной программы.
Важное замечание: Мы приложили усилия, чтобы эта инструкция была точной и полезной. Однако эта инструкция предоставляется как справочный материал. Электронные компоненты могут иметь вариации, а схемы подключения зависят от конкретных условий и вашего оборудования. Эта информация предоставляется "как есть", без гарантий полноты или безошибочности. Настоятельно рекомендуем проверять спецификации вашего модуля (datasheet), сверяться с другими источниками и, при малейших сомнениях, обращаться к квалифицированным специалистам, особенно при работе с напряжением 220В.
