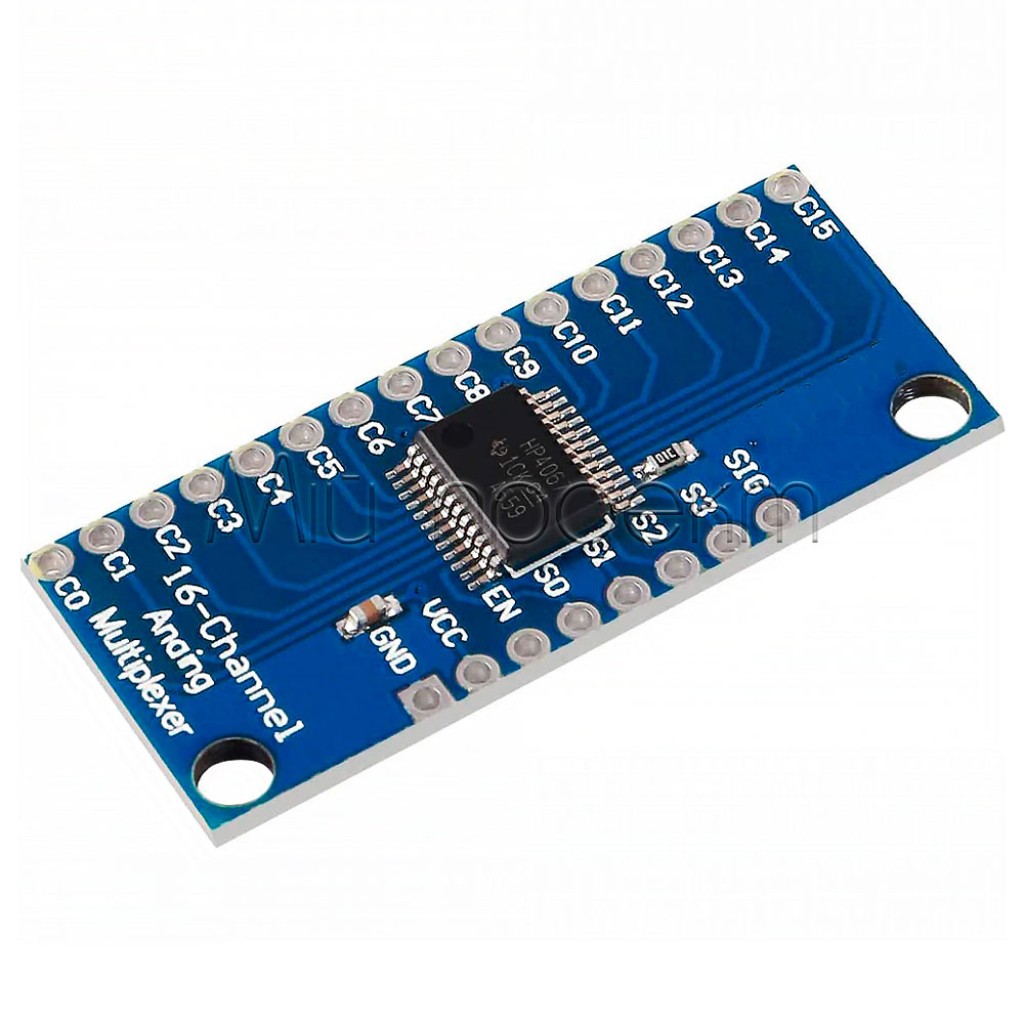

Модуль CD74HC4067 (16-канальный аналогово-цифровой мультиплексор)

Есть в наличии

Код товара: 1365

34.00 грн

Нашли дешевле?

-Входное напряжение-:2 - 6 В

-Размеры-:41 х 18 мм

-Диапазон рабочей температуры-:-55 °C ... 125 °C

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Модуль CD74HC4067 (16-канальный аналогово-цифровой мультиплексор)

Код товара: 1365

34.00 грн

Описание

🔌 16-канальный аналоговый/цифровой модуль мультиплексора

Увеличение количества входов и выходов микроконтроллера с помощью всего 5 пинов

Общее описание

16-канальный модуль мультиплексора – высокоэффективный электронный компонент, позволяющий значительно расширить возможности вашего микроконтроллера, обеспечивая доступ к 16 входам или выходам при использовании всего 5 контактов микроконтроллера. Модуль работает по принципу электронного переключателя, соединяющего один сигнальный вывод с любым из 16 каналов на основе двоичной логики. Он поддерживает как цифровые, так и аналоговые сигналы, включая ШИМ-модуляцию, что делает его универсальным решением для разнообразных проектов с ограниченным количеством доступных контактов. Идеальный компонент для робототехники, автоматизации, сенсорных систем и других технических проектов, где необходимо подключить множество периферийных устройств к одному микроконтроллеру.

✅ Технические преимущества:

• Экономия контактов микроконтроллера – используйте всего 5 выводов микроконтроллера (4 для выбора канала и 1 сигнальный) для управления или считывания данных с 16 различных линий, что увеличивает возможности даже самых простых микроконтроллеров
• Универсальность сигналов – поддержка как цифровых (высокий/низкий уровень), так и аналоговых сигналов, включая ШИМ-модуляцию, что позволяет управлять яркостью светодиодов, считывать значения датчиков и многое другое
• Двунаправленная передача сигналов – каждый из 16 каналов может функционировать как вход или выход, что обеспечивает максимальную гибкость при проектировании электронных схем
• Простота управления – четкая логика выбора канала с помощью 4-битного двоичного кода позволяет легко программировать последовательное или выборочное переключение между каналами
• Контроль активации – наличие вывода Enable позволяет полностью включать или выключать модуль по необходимости, что снижает энергопотребление и предотвращает нежелательное вмешательство в работу системы

🔧 Идеальное решение для:

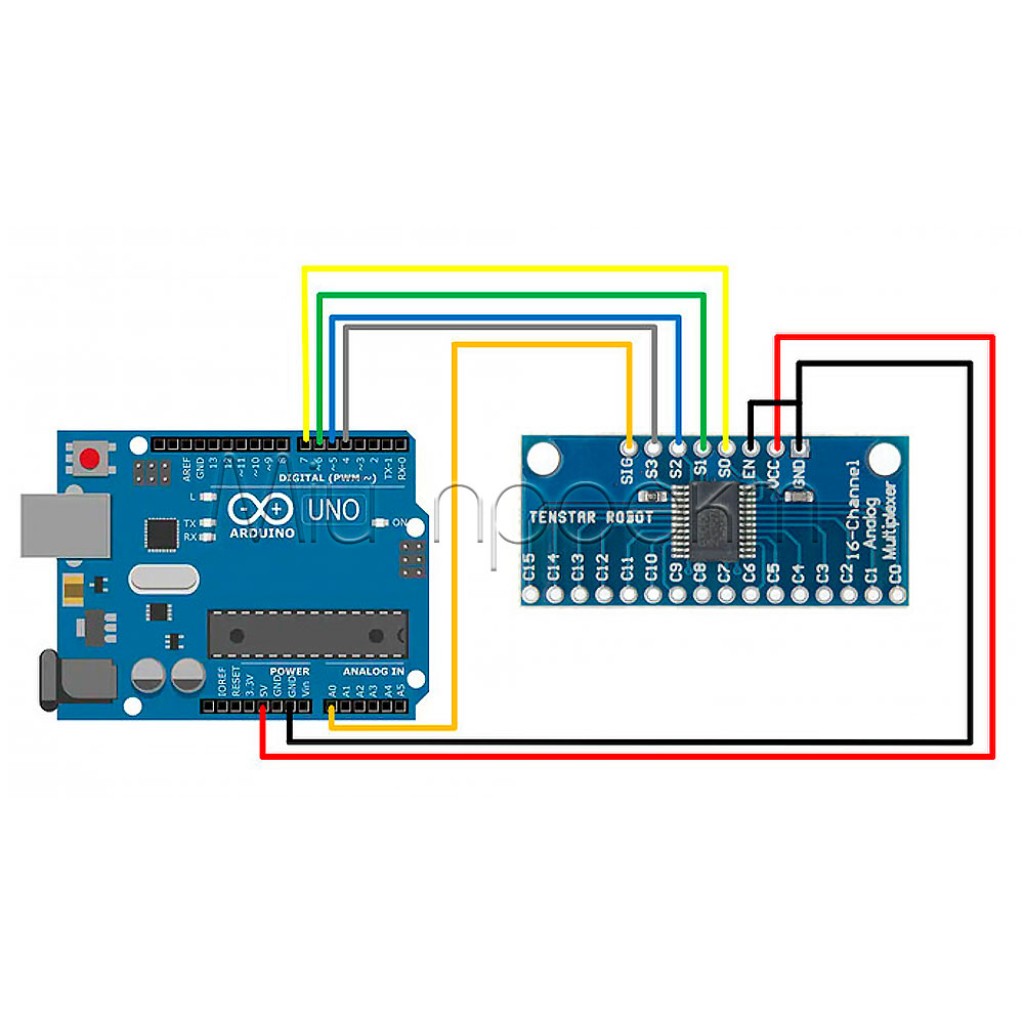

Расширение проектов Arduino

Управление LED-матрицами

Системы считывания сенсоров

Робототехнические проекты

Системы домашней автоматизации

Контроль множества кнопок

DIY электронные инструменты

Образовательные проекты

💡 Широкие возможности применения:

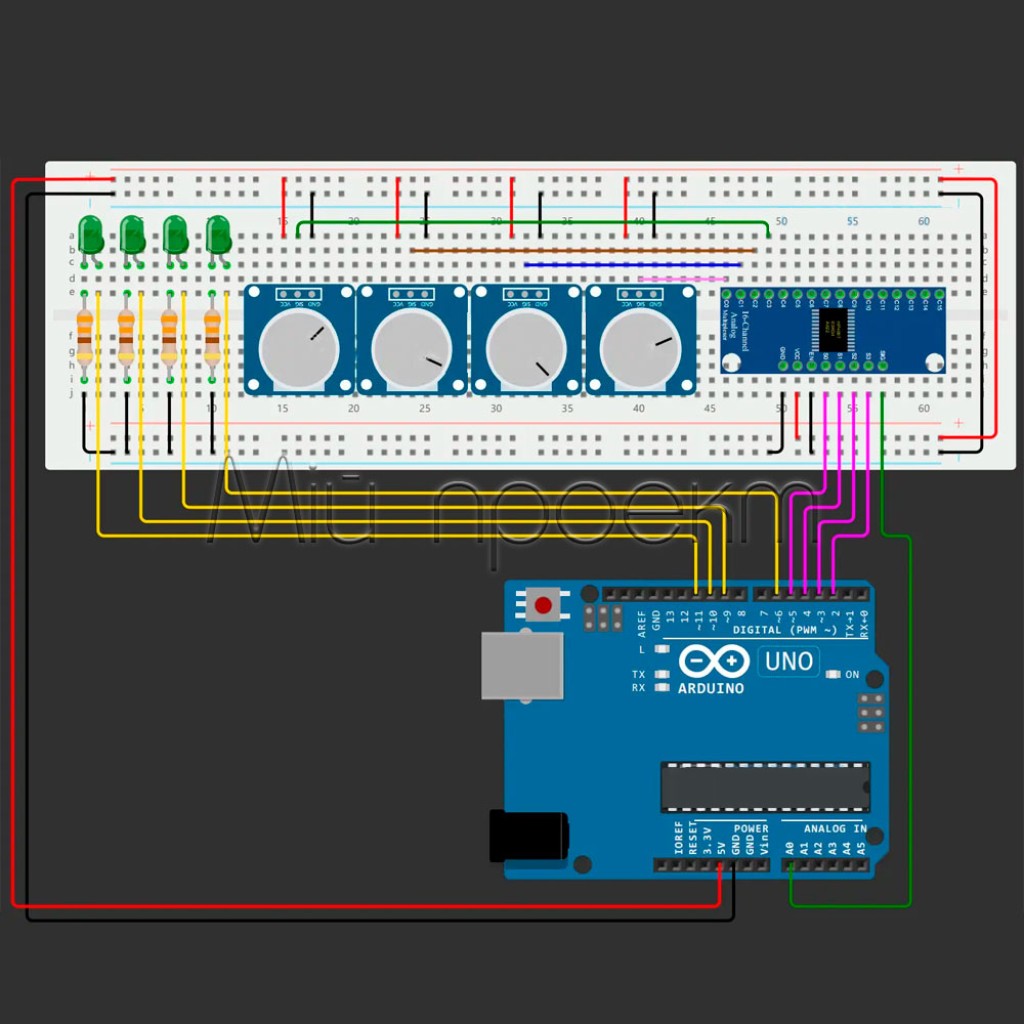

Управление светодиодными системами – подключите до 16 отдельных светодиодов или групп светодиодов к одному мультиплексору и управляйте ими с помощью всего 5 выводов микроконтроллера. Применяя ШИМ-сигнал на сигнальном выводе, вы можете создавать эффекты плавного затухания и разгорания, изменяя яркость каждого светодиода индивидуально.

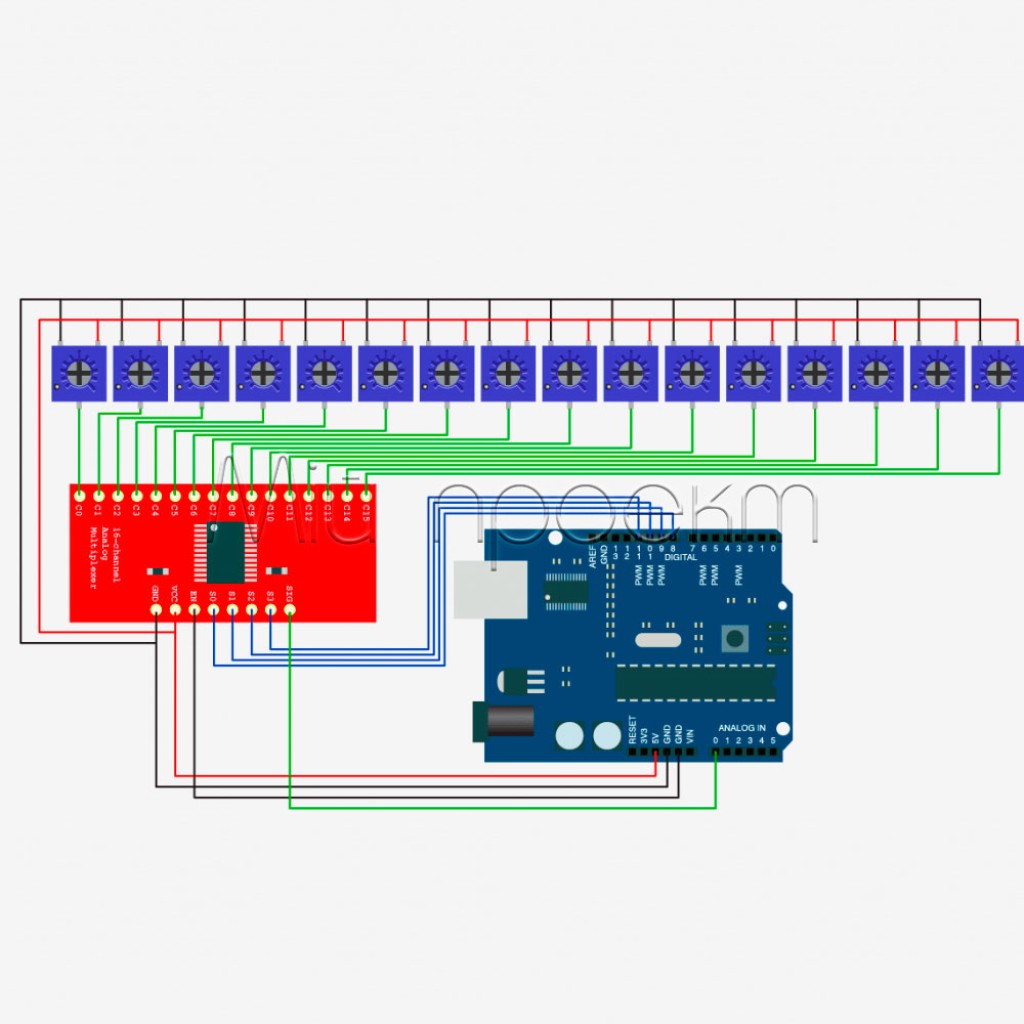

Мультисенсорные системы – подключите до 16 различных датчиков (температуры, влажности, освещенности, движения и т.д.) и считывайте их показания поочередно через один аналоговый вход микроконтроллера. Это идеальное решение для проектов мониторинга среды, где нужно одновременно отслеживать множество параметров.

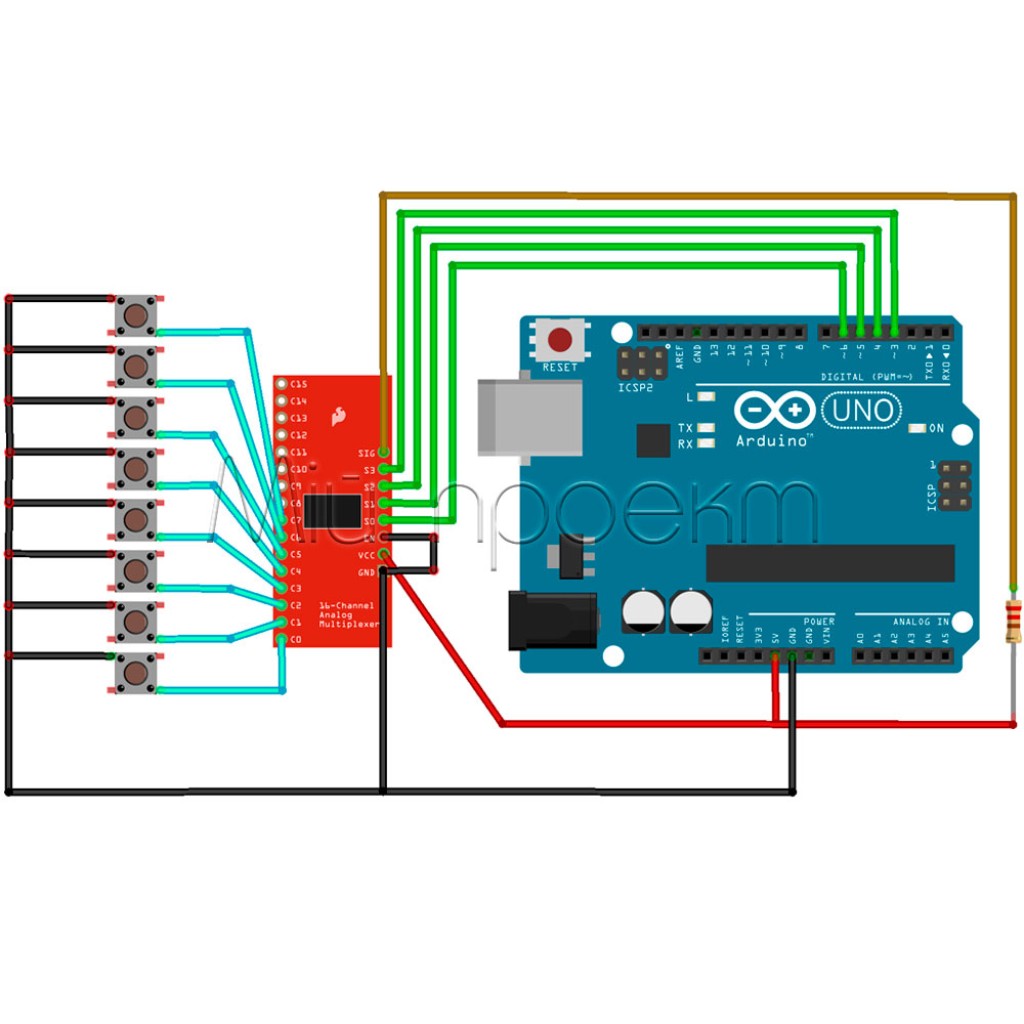

Матричные клавиатуры и панели кнопок – упростите считывание состояния множества кнопок, подключив их к различным каналам мультиплексора. Вместо использования отдельного входа для каждой кнопки, микроконтроллер может последовательно переключаться между каналами и определять, какие кнопки нажаты через один входной пин.
Управление сервоприводами и моторами – используйте мультиплексор для последовательного управления несколькими сервоприводами через один ШИМ-выход микроконтроллера. Хотя одновременно управлять можно только одним сервоприводом, быстрое переключение позволяет создать иллюзию параллельной работы.

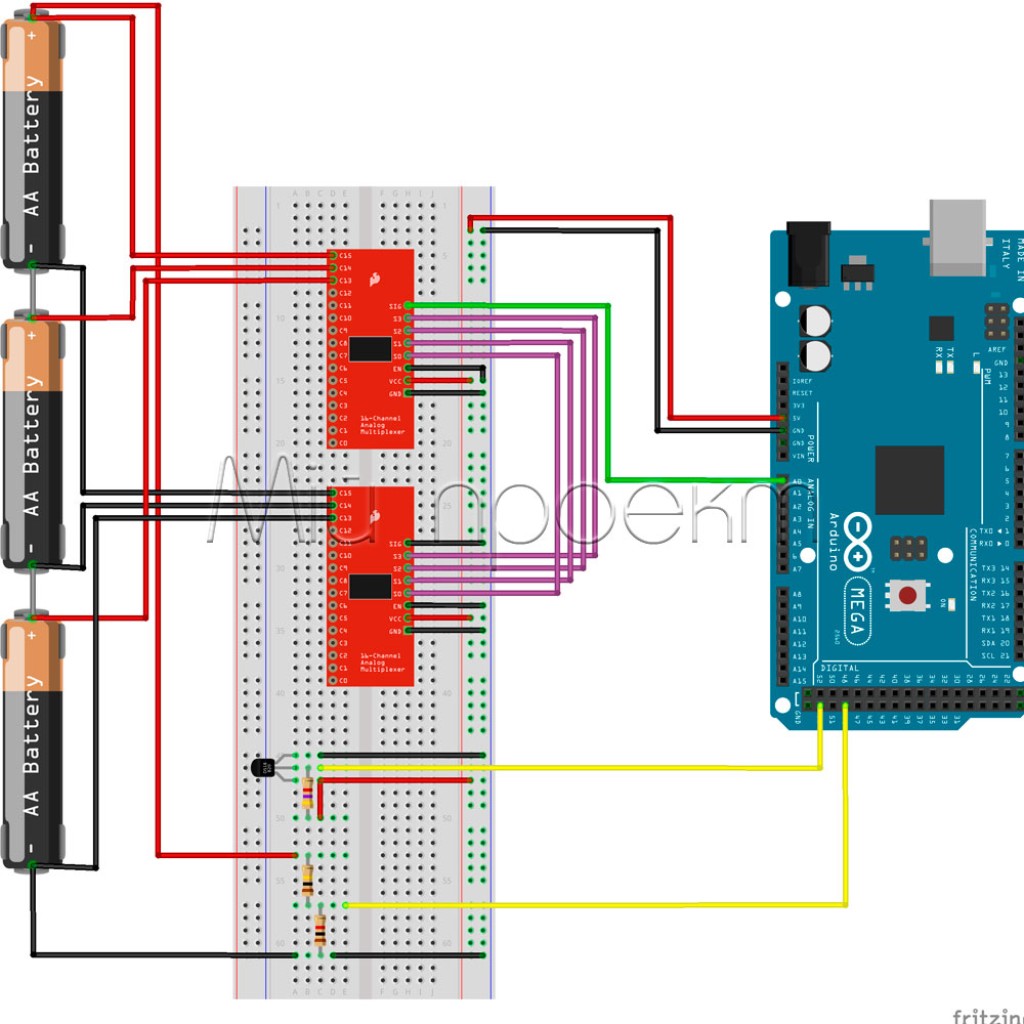

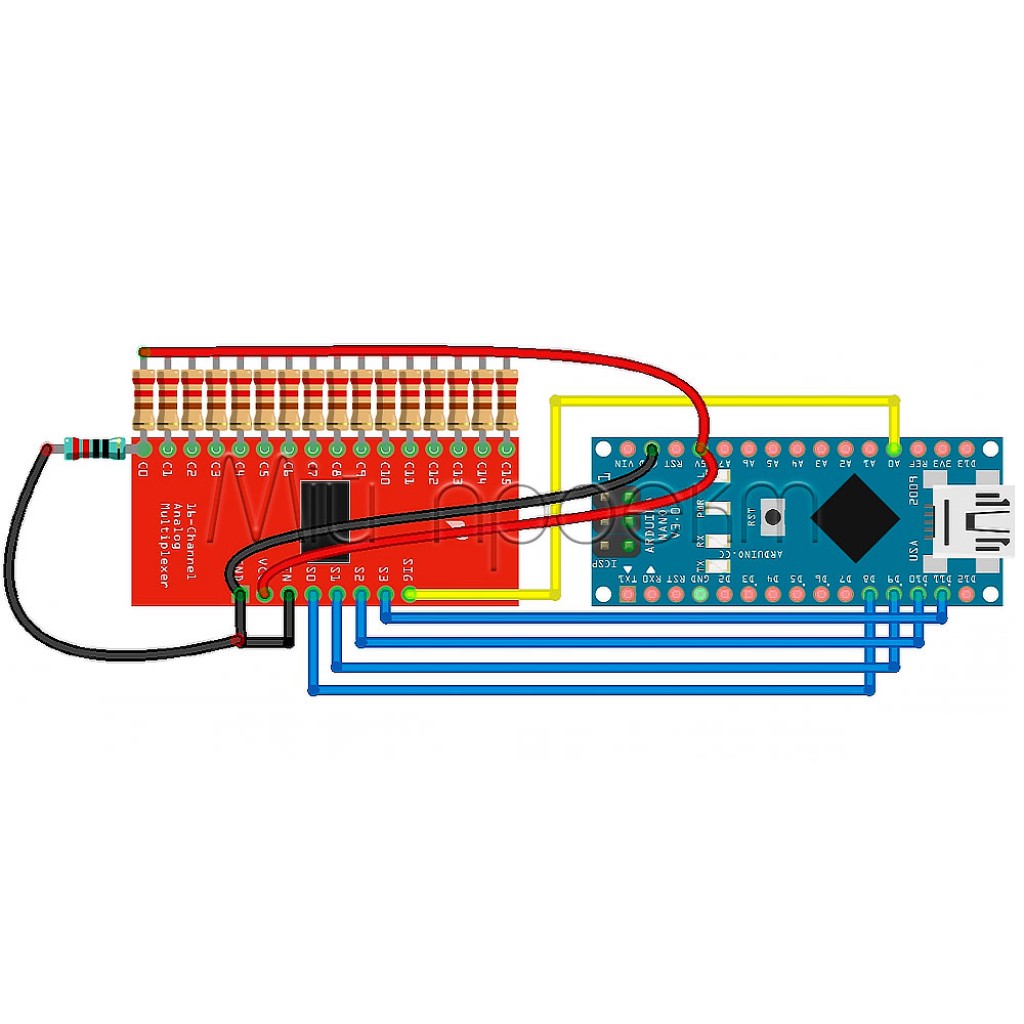

Системы сбора данных – создавайте сложные системы сбора и анализа данных с большим количеством аналоговых датчиков, используя минимальное количество аналоговых входов микроконтроллера. Особенно полезно для проектов мониторинга окружающей среды, научных экспериментов и промышленной автоматизации.

📦 Детальные технические характеристики:

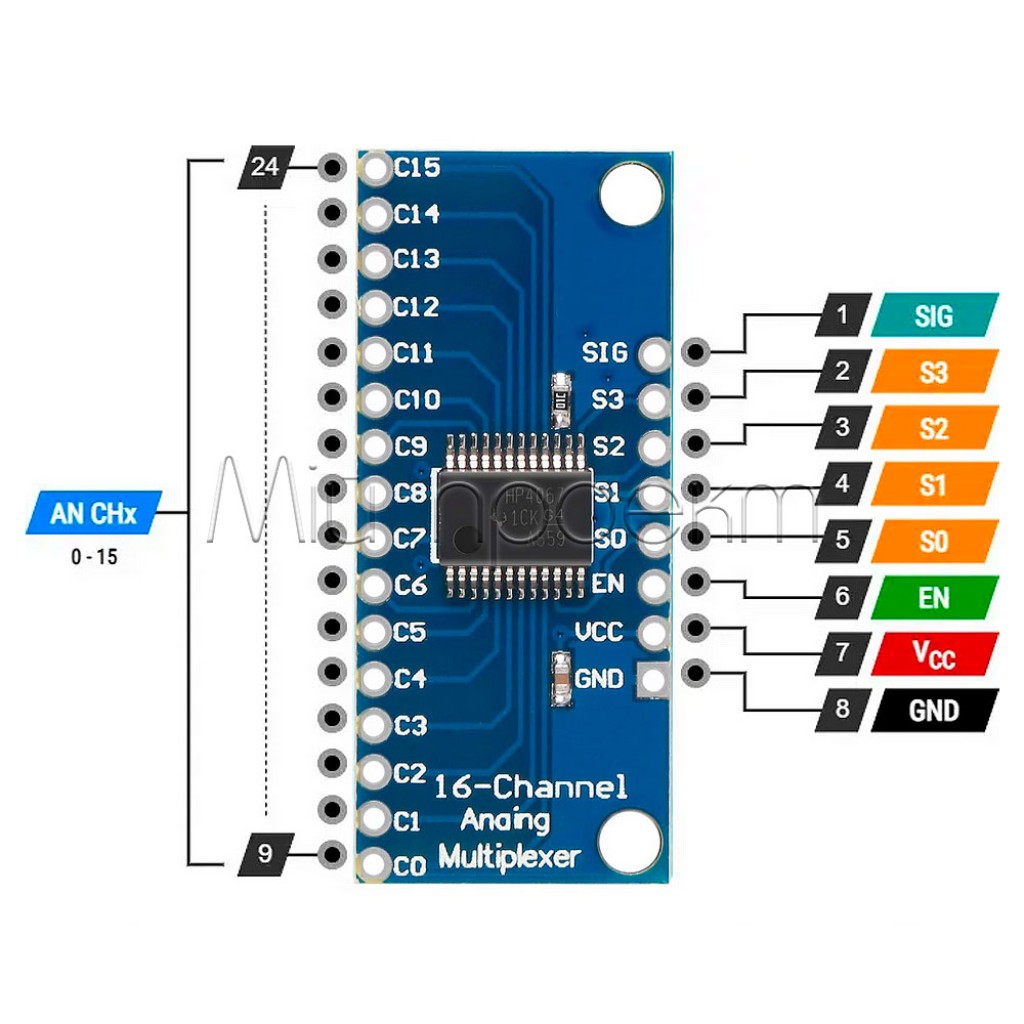

Количество каналов: 16 (C0-C15)
Рабочее напряжение: 2-6В

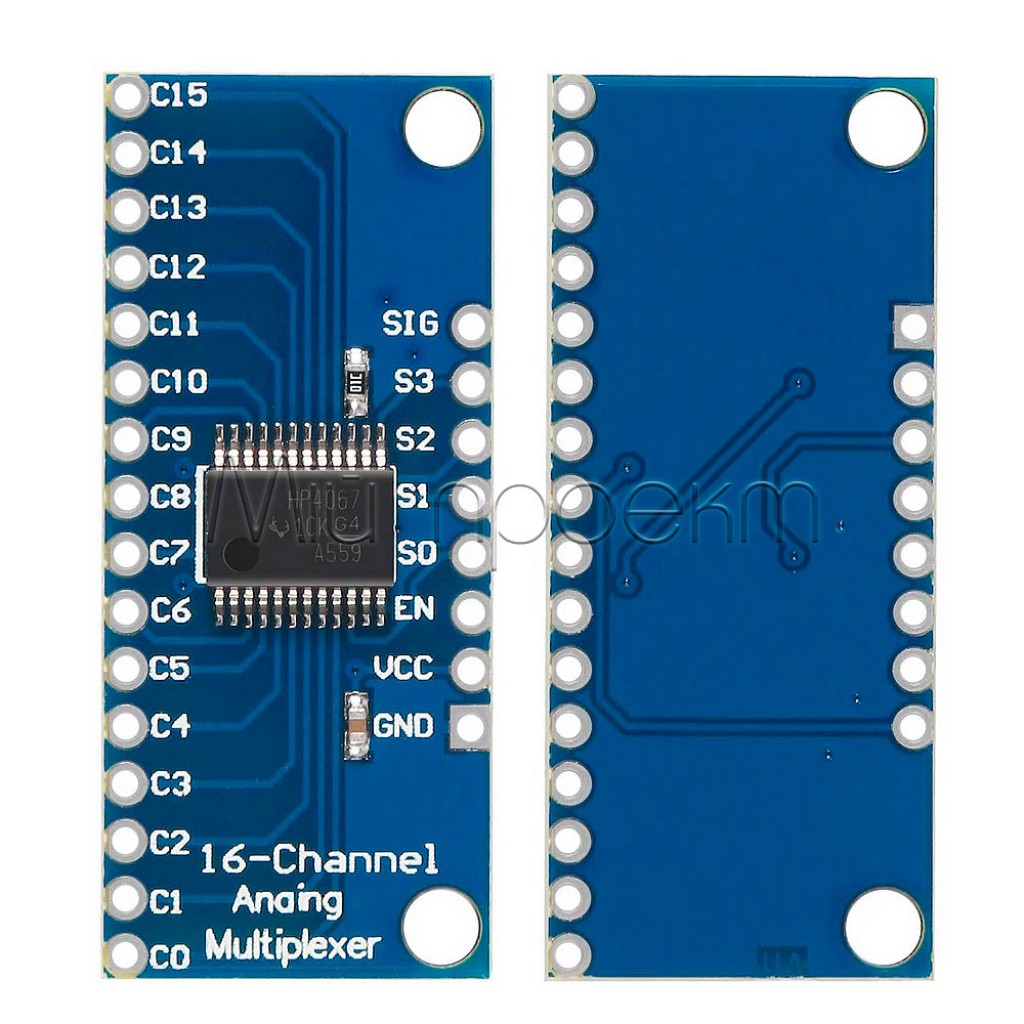

Выводы управления:
- 4 вывода выбора (S0, S1, S2, S3)
- 1 сигнальный вывод (SIG)
- 1 вывод разрешения (EN, активен при низком уровне)
Типы поддерживаемых сигналов:
- Цифровые (высокий/низкий уровень)
- Аналоговые (напряжение, переменное сопротивление)
- ШИМ (широтно-импульсная модуляция)
Логика выбора канала: 4-битный двоичный код на выводах S0-S3
Принцип работы: Однополюсный 16-позиционный электронный переключатель
Направление передачи сигнала: Двунаправленное (от SIG к выбранному каналу C или от канала C к SIG)
Максимальный ток через канал: 25 мА

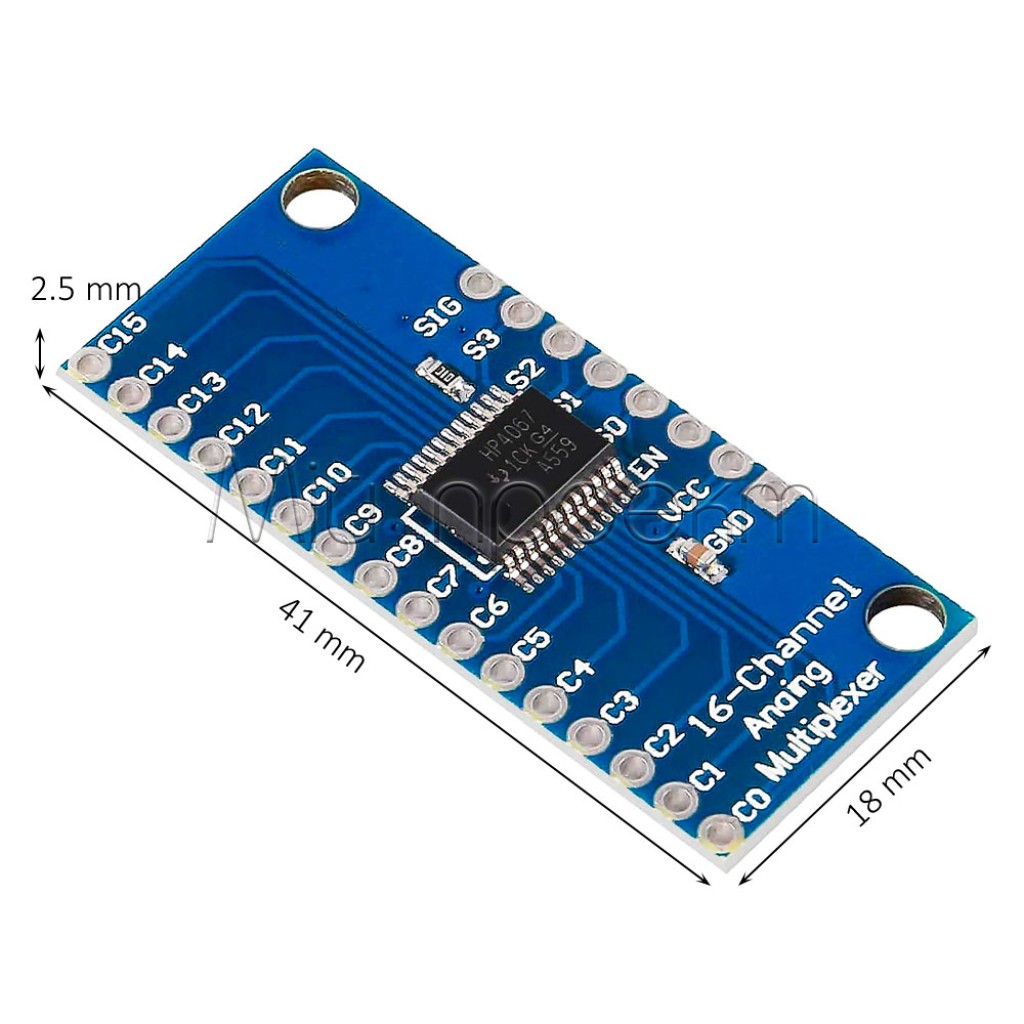

Размеры платы: примерно 18 x 41 мм
Монтаж: Отверстия для винтов в углах платы и стандартные штыревые разъемы (не припаяны, требуют самостоятельной пайки)
Совместимость: Arduino, Raspberry Pi, ESP8266, ESP32 и другие микроконтроллеры с 5В логикой

⚠️ Важные аспекты использования:

Предварительная пайка штыревых разъемов – модуль поставляется без припаянных штыревых разъемов. Для использования на макетной плате или монтажа в проект необходимо самостоятельно припаять соответствующие штыревые разъемы или провода к плате.
Одновременный доступ только к одному каналу – важно понимать, что в любой момент времени через мультиплексор можно подключить только один из 16 каналов к сигнальному выводу. Для имитации параллельной работы с несколькими каналами используйте быстрое переключение каналов в коде микроконтроллера.
Управление выводом Enable – для активации модуля необходимо подключить вывод EN к земле (GND). При подключении к положительному питанию (VCC) модуль будет деактивирован. Эту особенность можно использовать для управления энергопотреблением или блокировки работы модуля при определенных условиях.
Стабильное питание – для корректной работы модуля, особенно при управлении аналоговыми сигналами или при быстром переключении между каналами, обеспечьте стабильный и отфильтрованный источник питания, чтобы избежать искажения сигналов или ложных срабатываний.
Согласование логических уровней – модуль рассчитан на работу с 5В логикой, а также с микроконтроллерами, работающими на 3.3В (например, ESP8266, ESP32).

Расширьте возможности своих микроконтроллерных проектов с помощью этого высокоэффективного 16-канального мультиплексора. Экономьте ценные выводы контроллера, упрощайте электрические схемы и создавайте более мощные и функциональные устройства уже сегодня!

#Мультиплексор #Arduino #РасширениеВходовВыходов #Электроника #МикроконтроллерныеПроекты #HW178
