Коротко про CA-901 REV02
CA-901 REV02 — ремонтний ШІМ-модуль на UC3843A для відновлення первинного вузла імульсного блока живлення РК-телевізора. Плата підтримує вихід 12 або 24 В, має заявлену потужність до 120 Вт і розрахована на телевізори з діагоналлю до 46 дюймів за умови електричної сумісності конкретного блока живлення.
Ключові характеристики
- Модель плати
- CA-901 REV02
- ШІМ-контролер
- UC3843A
- Вихідна напруга
- 12 або 24 В, вибір паяними перемичками
- Вихідна потужність
- до 120 Вт
- Розміри плати

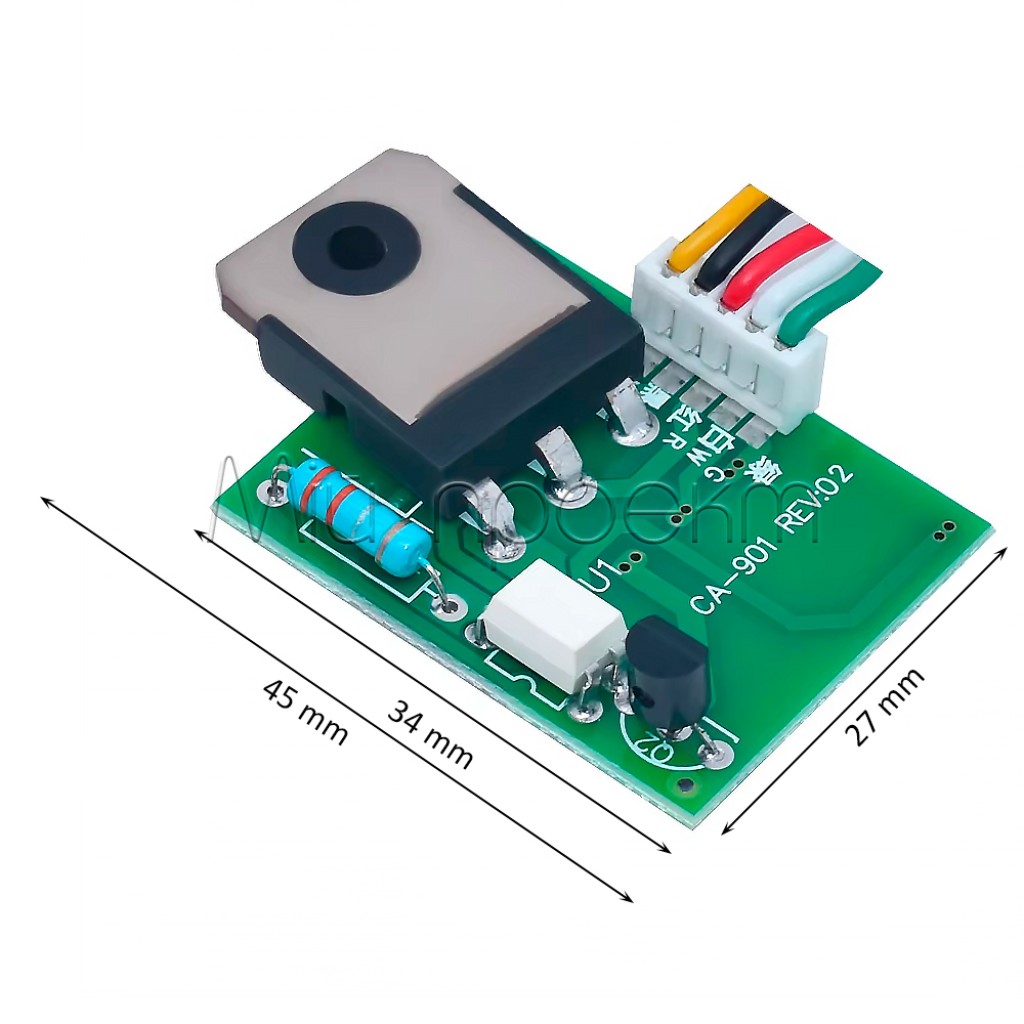

- 34 × 27 мм
- Вага
- 13,8 г
Детальний опис та особливості
Призначення модуля
CA-901 REV02 використовують під час компонентного ремонту імпульсного блока живлення, коли несправний первинний вузол ШІМ-керування та силового ключа доцільно замінити окремим ремонтним модулем. Плата працює разом із трансформатором, випрямлячами, фільтрами та колами зворотного зв’язку штатного БЖ, тому справність і сумісність цих вузлів залишаються обов’язковими.
Налаштування 12 або 24 В

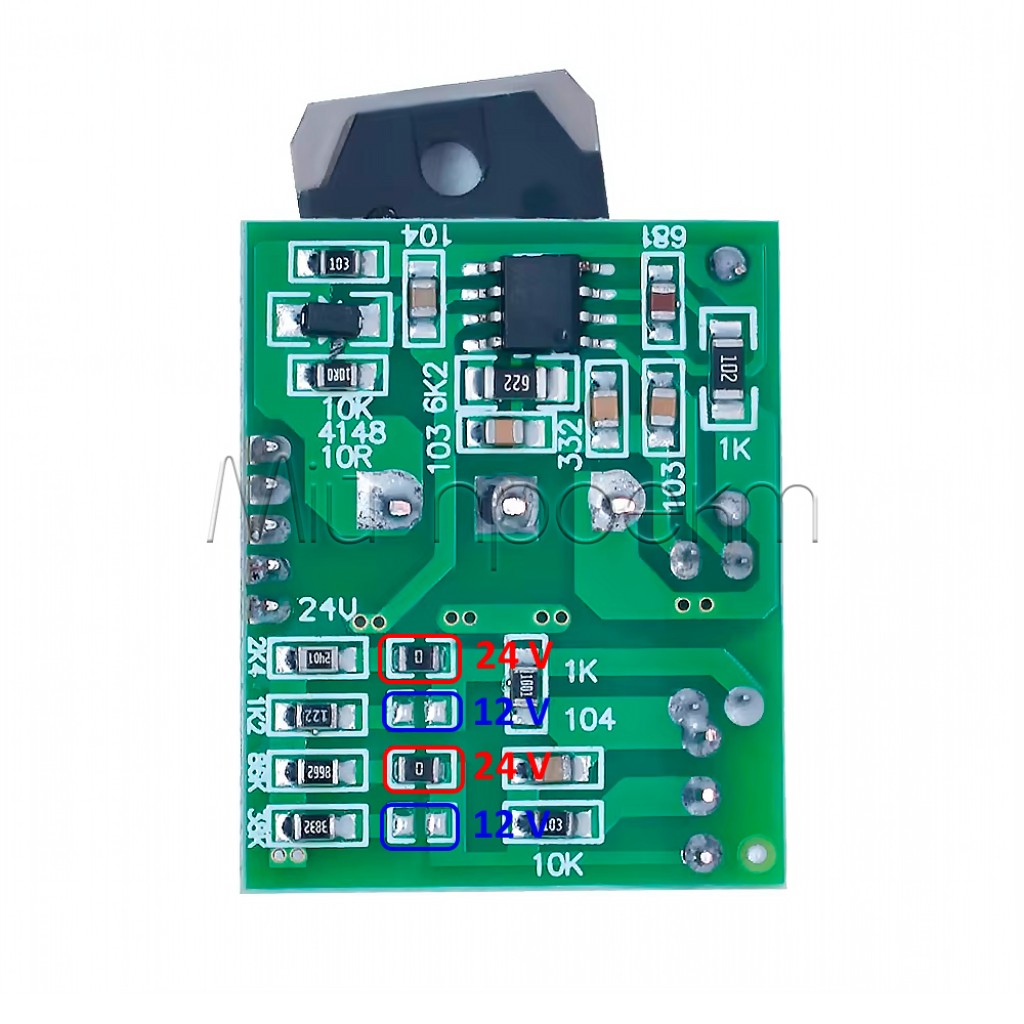

Режим вихідної напруги задається паяними перемичками на платі. Перед монтажем потрібно визначити необхідну напругу за схемою та маркуванням ремонтованого пристрою, перевірити фактичну конфігурацію перемичок і виміряти вихід під час контрольного запуску. Не підключайте основну плату чи підсвічування телевізора, доки правильне значення не підтверджене вимірюванням.
Потужність і тепловий режим
Значення до 120 Вт є верхньою заявленою межею модуля, а не гарантією такої тривалої потужності в кожному телевізорі. Реальне допустиме навантаження залежить від трансформатора, випрямлячів, стану плати БЖ, монтажу силового елемента та охолодження. Термопрокладка має забезпечувати коректний тепловий контакт із радіатором без небезпечного електричного замикання.
Підійде / не підійде
Підійде
- для ремонту сумісного імпульсного БЖ РК-телевізора з виходом 12 або 24 В;
- коли несправність локалізована в первинному вузлі ШІМ-керування або силового ключа;
- якщо на платі є місце для модуля 34 × 27 мм і можна забезпечити належне охолодження;
- для сервісного майстра, який може звірити підключення зі схемою конкретного блока живлення та виконати безпечний контрольний запуск.
Не підійде
- як готовий мережевий адаптер або повна заміна блока живлення;
- для БЖ з іншою необхідною вихідною напругою чи непідтвердженою схемною сумісністю;
- як спосіб обійти коротке замикання, несправний трансформатор, вторинні випрямлячі або кола зворотного зв’язку;
- для монтажу без навичок ремонту мережевих імпульсних джерел живлення.
Приклади застосування
Відновлення 12-вольтової лінії телевізора
Модуль можна встановити замість несправного первинного ШІМ-вузла, якщо схема БЖ, трансформатор і кола зворотного зв’язку сумісні, а вторинна частина справна. Перед підключенням навантаження режим 12 В потрібно задати перемичками та підтвердити вимірюванням.
Ремонт блока живлення з виходом 24 В
CA-901 може працювати у конфігурації 24 В для сумісного телевізійного БЖ. Після монтажу необхідно виконати обмежений контрольний запуск, перевірити вихідну напругу та тепловий режим, а вже потім підключати споживач.
Підключення та перший запуск
Знеструмте й продіагностуйте БЖ
Від’єднайте пристрій від мережі, безпечно розрядіть високовольтні конденсатори та переконайтеся у відсутності небезпечної напруги. Знайдіть причину відмови, а не лише пошкоджені ШІМ-контролер або MOSFET.
Перевірте сумісність
Звірте схему первинної частини, потрібну вихідну напругу, кола запуску та зворотного зв’язку. Переконайтеся, що трансформатор, вторинні випрямлячі й навантаження не мають короткого замикання.
Виберіть режим виходу
Налаштуйте паяні перемички на 12 або 24 В відповідно до ремонтованого пристрою. Фактичне положення перемичок потрібно перевірити перед подаванням живлення.
Установіть модуль
Демонтуйте несправні елементи, які не повинні залишатися паралельно новому вузлу, та закріпіть модуль із правильним тепловим контактом через термопрокладку. Не допускайте контакту провідних частин із радіатором або корпусом.
Під’єднайте за схемою

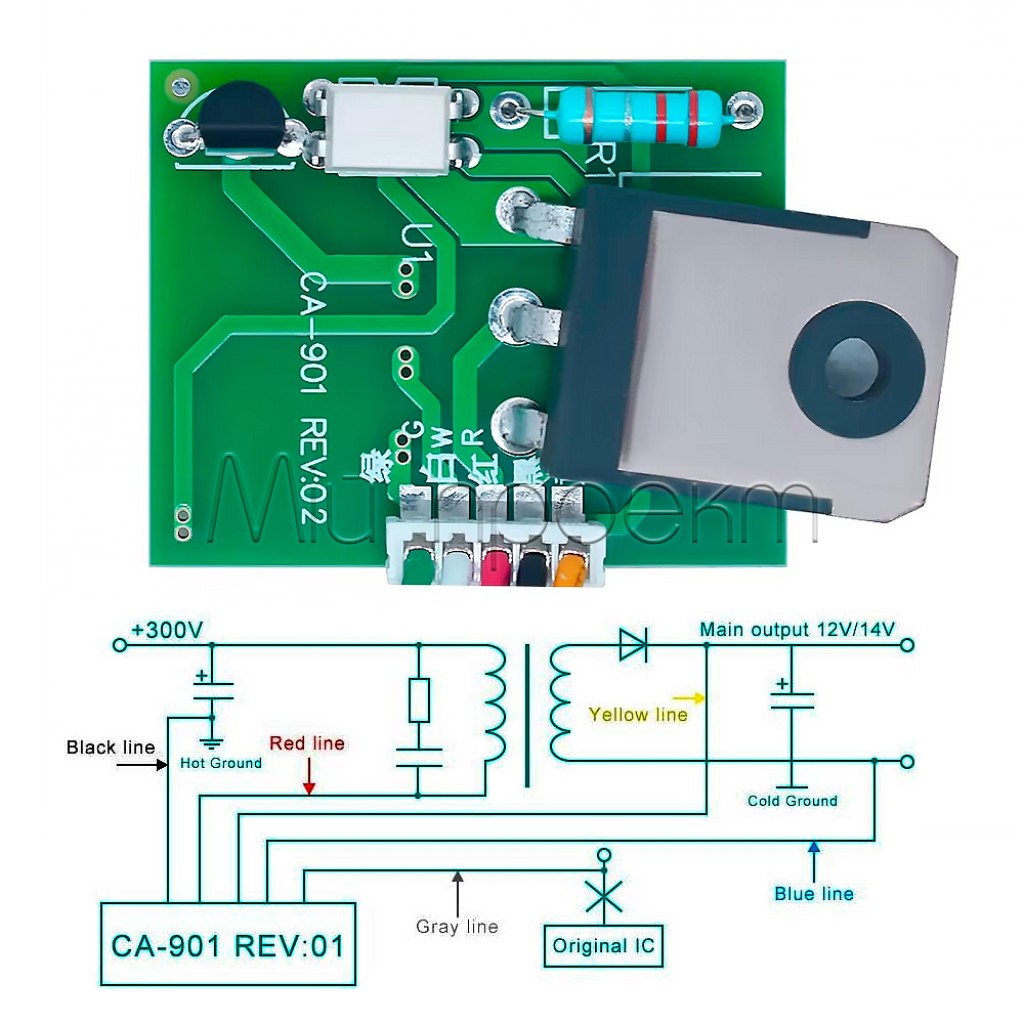

Визначайте кожну точку підключення за схемою конкретного БЖ і маркуванням саме цієї плати. Не використовуйте сам колір проводу як єдину ознаку призначення та не змішуйте первинну «гарячу» землю з вторинною «холодною» землею.
Виконайте контрольний запуск
Перший запуск проводьте зі струмообмеженням і придатним для мережевих БЖ вимірювальним обладнанням. Перевірте вихідну напругу, стабільність та нагрів до підключення електроніки телевізора.
Комплектація

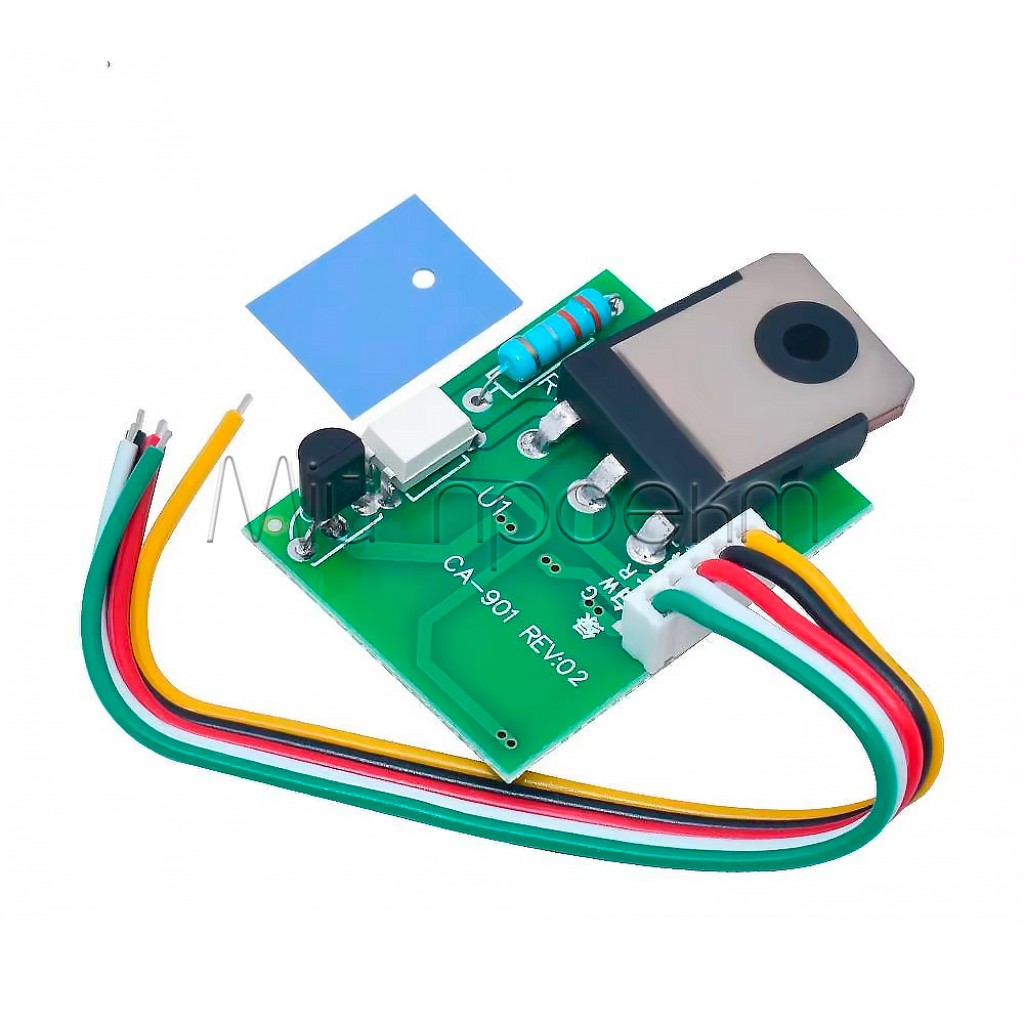

- Плата CA-901 REV02 зі з’єднувальними проводами
- Термопрокладка для монтажу силового елемента
- Інструкція для конкретної моделі телевізора та схема його блока живлення
Обмеження та безпека
Небезпечна мережна напруга
Модуль установлюють у первинній частині імпульсного БЖ, де присутня небезпечна для життя напруга, а конденсатори можуть зберігати заряд після вимкнення. Монтаж і вимірювання має виконувати кваліфікований фахівець із дотриманням правил електробезпеки.
Первинна й вторинна землі не взаємозамінні
Помилкове об’єднання «гарячої» та «холодної» частин може пошкодити телевізор і створити небезпеку ураження струмом. Кожну точку підключення потрібно визначати за схемою та перевіряти вимірюванням.
Перевірте 12/24 В до підключення навантаження
Неправильна конфігурація перемичок може подати завищену напругу на основну плату або інші вузли телевізора. Не покладайтеся на передбачуване заводське налаштування — перевірте перемички та виміряйте вихід.
Не розраховуйте автоматично на 120 Вт
Допустима тривала потужність визначається всім відремонтованим блоком живлення та його охолодженням. Після встановлення контролюйте нагрів і не перевищуйте можливості трансформатора, випрямлячів та інших штатних компонентів.
Інструменти для монтажу та перевірки
Для паяння
Для зміни перемичок і монтажу проводів зручно використовувати паяльну станцію T12 з регулюванням температури.
Для діагностики
Для перевірки опору, напруги та сигналів у межах характеристик приладу доступний FNIRSI DST-210 3-в-1. Робота з первинною частиною БЖ додатково потребує належної ізоляції та обладнання відповідної категорії безпеки.
FAQ
Чи можна встановити CA-901 у будь-який телевізор до 46 дюймів?
Ні. Діагональ є лише орієнтиром; сумісність визначають схема блока живлення, потрібний вихід 12 або 24 В, справність трансформатора, зворотного зв’язку та вторинних кіл.
Яка напруга встановлена на платі спочатку?
Перед запуском не покладайтеся на попереднє налаштування. Перевірте фактичну конфігурацію перемичок, установіть потрібний режим і підтвердьте вихідну напругу вимірюванням без підключеної електроніки телевізора.
Чи потрібно видаляти штатний ШІМ-контролер і силовий транзистор?
Новий модуль не слід підключати паралельно несправному силовому вузлу. Конкретний обсяг демонтажу визначають за схемою БЖ, після діагностики причини відмови та перевірки пов’язаних компонентів.
Чи гарантує модуль постійні 120 Вт?
Ні. «До 120 Вт» — максимальна заявлена межа. Фактичне тривале навантаження обмежують трансформатор, силові та випрямні компоненти, монтаж і охолодження конкретного блока живлення.
Чи достатньо орієнтуватися на кольори проводів?
Ні. Кожен провід потрібно звірити з маркуванням конкретної плати, схемою ремонтованого БЖ та електричними вимірюваннями. Особливо важливо не переплутати первинну й вторинну землі.
