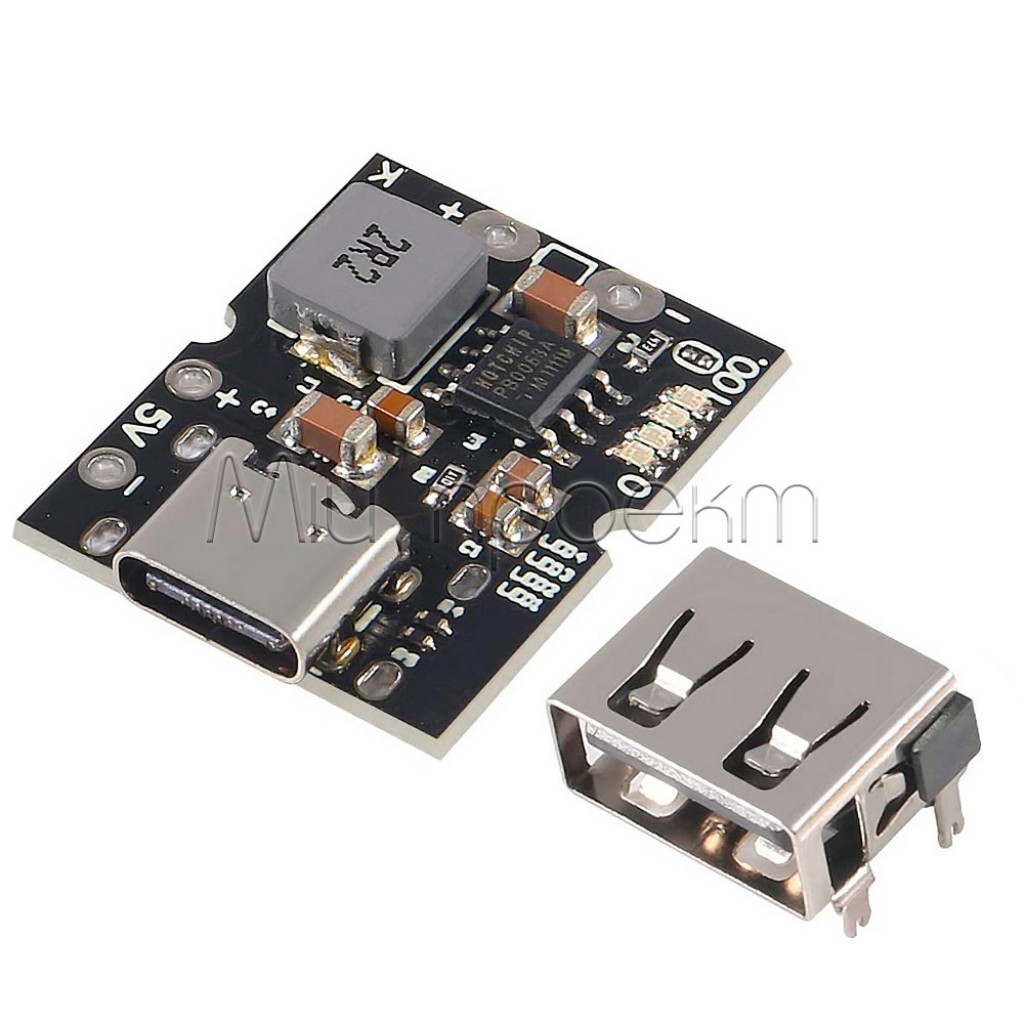

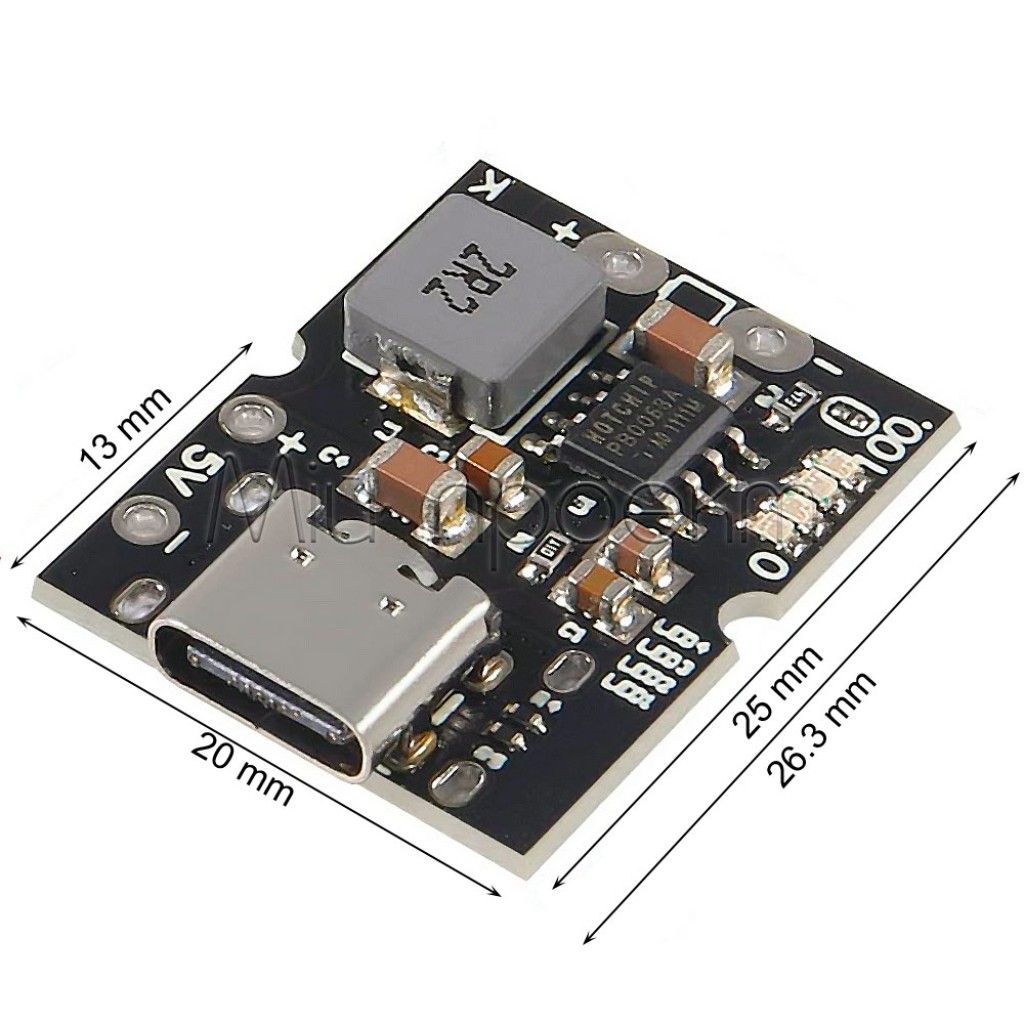

Модуль powerbank 1S USB Type-C контроллер заряда-разряда 4.2V/4.35V

1. Схема подключения

flowchart TB
    CHARGER["Зарядное устройство
    USB 5V / 2A+"] --> TYPEC["Порт USB-C
    для зарядки"]

    BAT["Li-ion/Li-Po
    аккумулятор(ы) 3.7V"] --> BATPLUS["Контакт '+'"]
    BAT --> BATMINUS["Контакт '-'"]

    MODULE["Powerbank Модуль 1S
    с чипом IP5306"]

    TYPEC --> MODULE
    BATPLUS --> MODULE
    BATMINUS --> MODULE

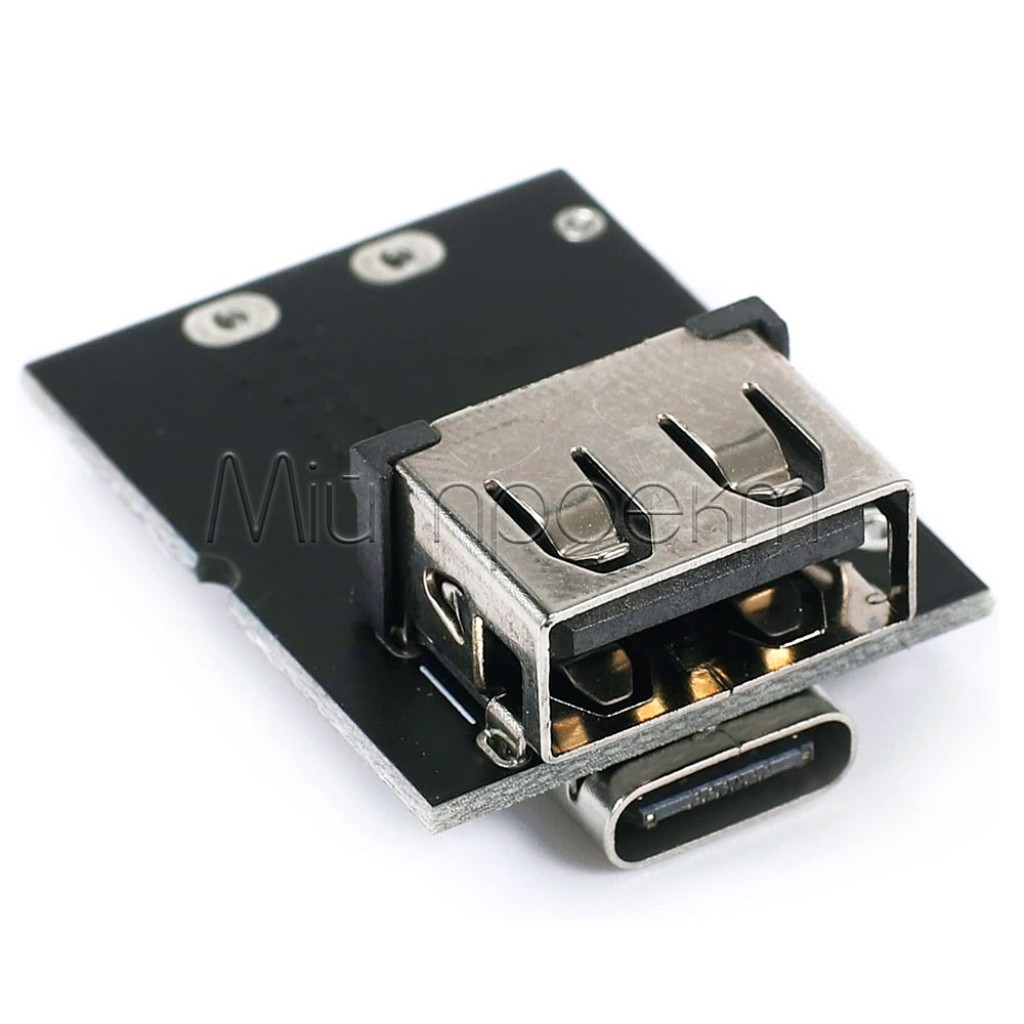

    MODULE --> TYPEA["Порт USB-A
    для выхода 5V"]
    MODULE --> OUT5V["5V+ и 5V-
    (опционально)"]
    MODULE --> KBUTTON["Контакт 'K'
    (опционально)"]

    TYPEA --> DEVICE["Устройство для
    зарядки (телефон)"]
    OUT5V -.-> DEVICE2["Устройство с прямым
    подключением 5V"]

    BUTTON["Тактовая кнопка
    (опционально)"] -.-> KBUTTON
    BUTTON -.-> MINUSCON["Любой '-'
    контакт"]
    MINUSCON -.-> MODULE

    JUMPER["Перемычка
    выбора напряжения"] -.-> MODULE


2. Настройка перед подключением

Выбор режима заряда аккумулятора:

Перед подключением аккумулятора нужно определить, какой тип аккумулятора вы используете:

  Стандартный Li-ion 4.2V        Высоковольтный LiHV 4.35V
 ┌─────────┐                    ┌─────────┐
 │   LED   │                    │   LED   │
 │ область │                    │ область │
 └─────┬───┘                    └─────┬───┘
       │                              │
  ●    ●    (перемычка               ●────●   (перемычка
 РАЗОМКНУТА)                         ЗАМКНУТА)


• Для стандартных Li-ion аккумуляторов (3.7V с полным зарядом 4.2V):
  • Оставьте перемычку возле светодиодов непропаянной (разомкнутой)
  • Это настройка по умолчанию для большинства Li-ion (включая 18650, большинство аккумуляторов для телефонов)
• Для высоковольтных LiHV аккумуляторов (с полным зарядом 4.35V):
  • Соедините две паяльные площадки перемычки каплей припоя
  • Используйте эту настройку ТОЛЬКО если у вас действительно высоковольтный LiHV аккумулятор

3. Пошаговое подключение

Подготовка аккумулятора(ов):

1. Если используете несколько аккумуляторов, подготовьте их к параллельному соединению:
   • Измерьте напряжение каждого аккумулятора мультиметром
   • Используйте аккумуляторы с примерно одинаковым напряжением (разница не более 0.1-0.2V)
   • Соедините все "+" контакты вместе и все "-" контакты вместе
2. Для аккумуляторов 18650 рекомендуется использовать специальные держатели (холдеры) вместо прямой пайки к аккумуляторам

Подключение аккумулятора к модулю:

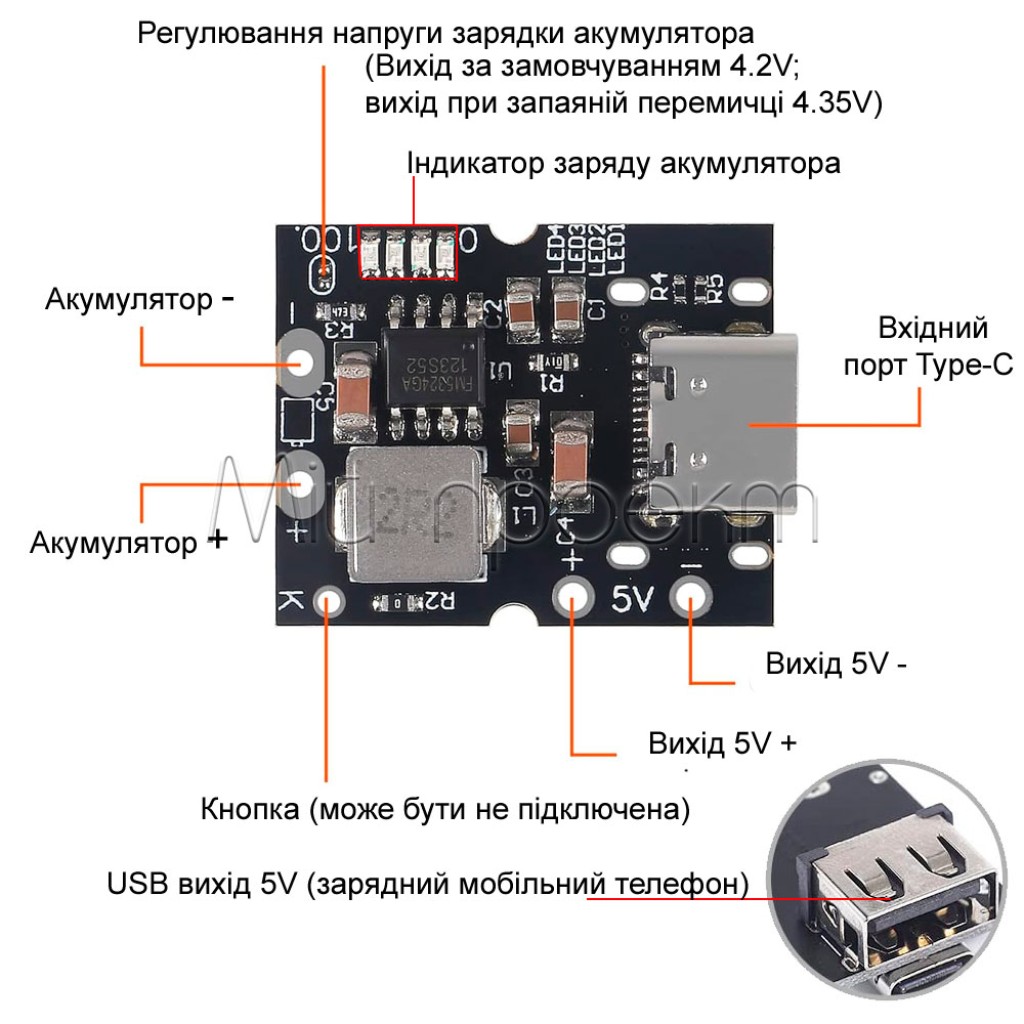

1. Найдите на плате контактные площадки "+" и "-" для аккумулятора.
2. Проверьте полярность аккумулятора и проводов мультиметром.
3. Припаяйте положительный провод (обычно красный) к площадке "+" на модуле.
4. Припаяйте отрицательный провод (обычно черный) к площадке "-" на модуле.
5. Проверьте качество пайки и убедитесь, что нет коротких замыканий или непропаянных соединений.

Подключение дополнительных компонентов (опционально):

1. Внешняя кнопка:
   • Припаяйте один контакт тактовой кнопки (без фиксации) к площадке "K" на модуле.
   • Припаяйте другой контакт кнопки к любой отрицательной площадке ("-" или "5V-").
2. Дополнительный выход 5V:
   • Для прямого подключения устройств (без USB) припаяйте провода к площадкам "5V+" и "5V-".
   • Выход "5V+" и "5V-" работает параллельно с портом USB-A и имеет то же ограничение тока.

4. Индикация и управление

Индикация уровня заряда при разряде:

Индикация во время зарядки:

Управление кнопкой:

• Проверка заряда / Включение: Короткое нажатие кнопки покажет уровень заряда и активирует выход 5V.
• Выключение: Долгое нажатие (более 2 секунд) или двойное быстрое нажатие выключит выход 5V.
• Автоматическое включение: Модуль автоматически включится при подключении устройства с потреблением >50mA.
• Автоматическое выключение: Если потребление становится <50mA в течение некоторого времени, модуль выключится для экономии энергии.

5. Практические примеры использования

Портативный пауэрбанк для смартфонов:

Компактный пауэрбанк для GoPro или экшн-камер:

UPS-режим для маломощных устройств (Raspberry Pi, маршрутизатор):

6. Решение проблем

Распространенные проблемы и их устранение:

• Модуль не заряжает аккумулятор:
  • Проверьте правильность подключения аккумулятора
  • Убедитесь, что ваше зарядное устройство работает и выдает достаточный ток
  • Проверьте, не поврежден ли порт USB-C
• Выход 5V не включается:
  • Проверьте уровень заряда аккумулятора (попробуйте кратковременно нажать кнопку)
  • Убедитесь, что ваш USB-кабель передает данные (некоторые кабели предназначены только для зарядки)
  • Попробуйте подключить другое устройство для проверки
• Светодиоды не включаются:
  • Проверьте, не разряжен ли аккумулятор полностью
  • Попробуйте зарядить через порт USB-C
  • Проверьте качество паяных соединений
• Быстрая разрядка аккумулятора:
  • Возможно, аккумулятор изношен и нуждается в замене
  • Проверьте, нет ли короткого замыкания на плате или в соединениях
  • Модуль может не выключаться должным образом - проверьте потребление в отключенном состоянии

7. Советы по безопасности
