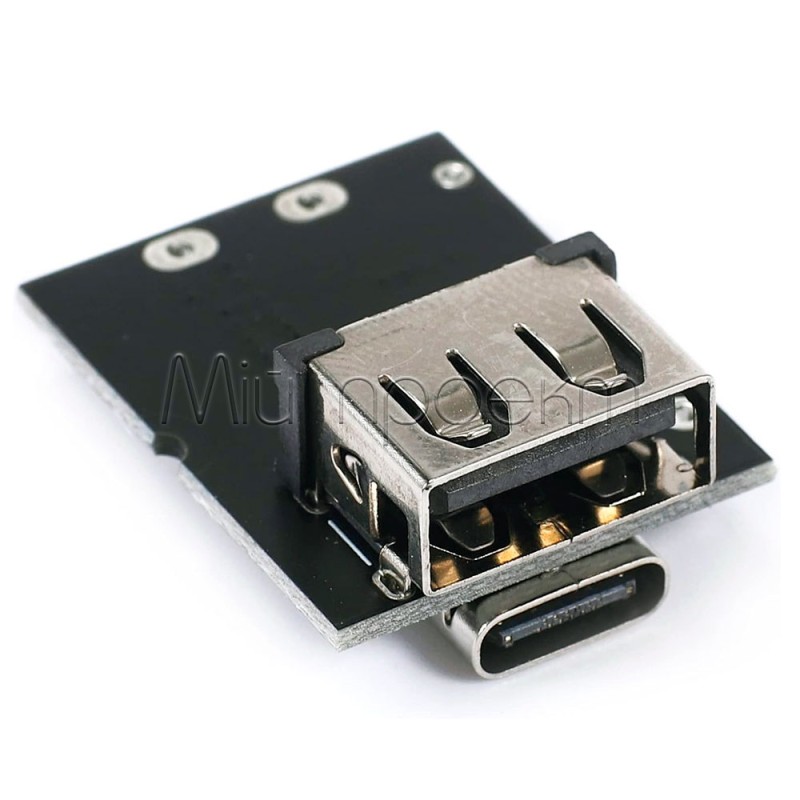

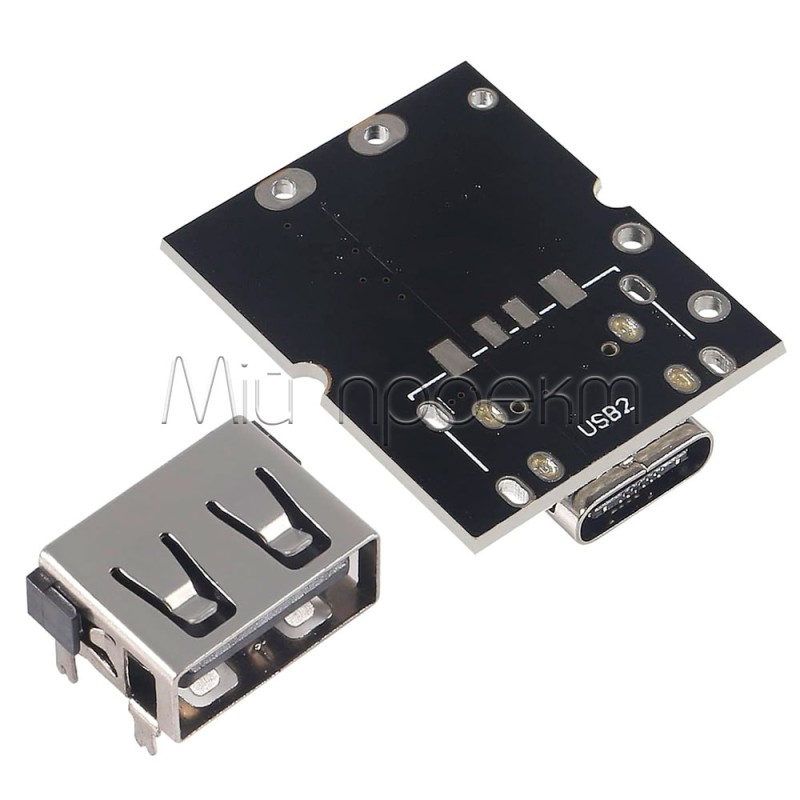

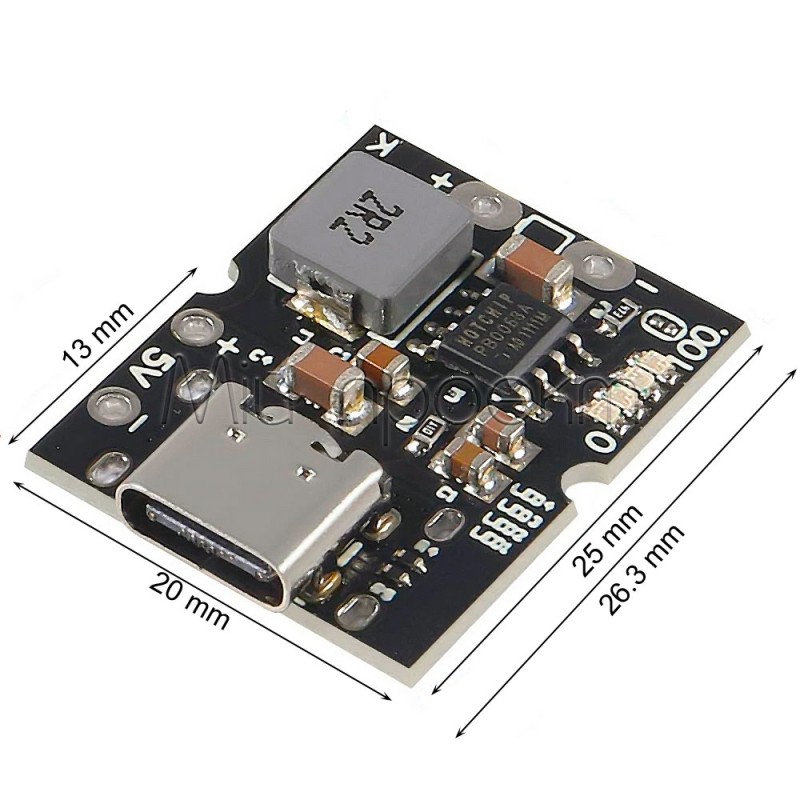

Модуль powerbank 1S USB Type-C контролер заряду-розряду 4.2V/4.35V

1. Схема підключення

flowchart TB
    CHARGER["Зарядний пристрій
    USB 5V / 2A+"] --> TYPEC["Порт USB-C
    для зарядки"]

    BAT["Li-ion/Li-Po
    акумулятор(и) 3.7V"] --> BATPLUS["Контакт '+'"]
    BAT --> BATMINUS["Контакт '-'"]

    MODULE["Powerbank Модуль 1S
    з чіпом IP5306"]

    TYPEC --> MODULE
    BATPLUS --> MODULE
    BATMINUS --> MODULE

    MODULE --> TYPEA["Порт USB-A
    для виходу 5V"]
    MODULE --> OUT5V["5V+ та 5V-
    (опційно)"]
    MODULE --> KBUTTON["Контакт 'K'
    (опційно)"]

    TYPEA --> DEVICE["Пристрій для
    зарядки (телефон)"]
    OUT5V -.-> DEVICE2["Пристрій з прямим
    підключенням 5V"]

    BUTTON["Тактова кнопка
    (опційно)"] -.-> KBUTTON
    BUTTON -.-> MINUSCON["Будь-який '-'
    контакт"]
    MINUSCON -.-> MODULE

    JUMPER["Перемичка
    вибору напруги"] -.-> MODULE


2. Налаштування перед підключенням

Вибір режиму заряду акумулятора:

Перед підключенням акумулятора потрібно визначити, який тип акумулятора ви використовуєте:

  Стандартний Li-ion 4.2V        Високовольтний LiHV 4.35V
 ┌─────────┐                    ┌─────────┐
 │   LED   │                    │   LED   │
 │ область │                    │ область │
 └─────┬───┘                    └─────┬───┘
       │                              │
  ●    ●    (перемичка               ●────●   (перемичка
 РОЗІМКНЕНА)                         ЗАМКНЕНА)


• Для стандартних Li-ion акумуляторів (3.7V з повним зарядом 4.2V):
  • Залиште перемичку біля світлодіодів незапаяною (роз'єднаною)
  • Це налаштування за замовчуванням для більшості Li-ion (включаючи 18650, більшість акумуляторів для телефонів)
• Для високовольтних LiHV акумуляторів (з повним зарядом 4.35V):
  • З'єднайте дві паяльні площадки перемички краплею припою
  • Використовуйте це налаштування ТІЛЬКИ якщо у вас справді високовольтний LiHV акумулятор

3. Покрокове підключення

Підготовка акумулятора(ів):

1. Якщо використовуєте кілька акумуляторів, підготуйте їх до паралельного з'єднання:
   • Виміряйте напругу кожного акумулятора мультиметром
   • Використовуйте акумулятори з приблизно однаковою напругою (різниця не більше 0.1-0.2V)
   • З'єднайте всі "+" контакти разом і всі "-" контакти разом
2. Для акумуляторів 18650 рекомендується використовувати спеціальні тримачі (холдери) замість прямого паяння до акумуляторів

Підключення акумулятора до модуля:

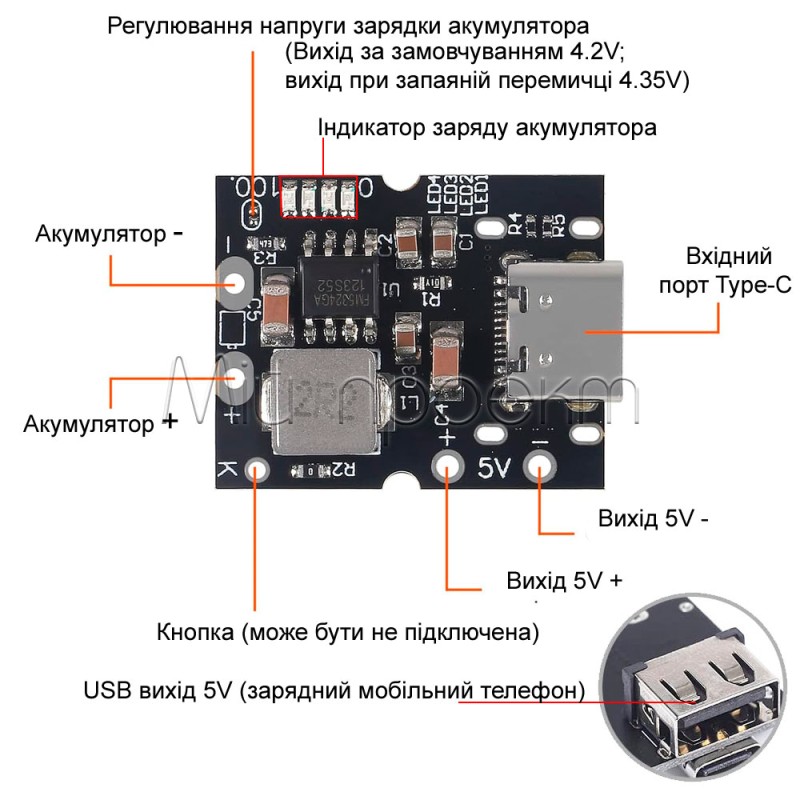

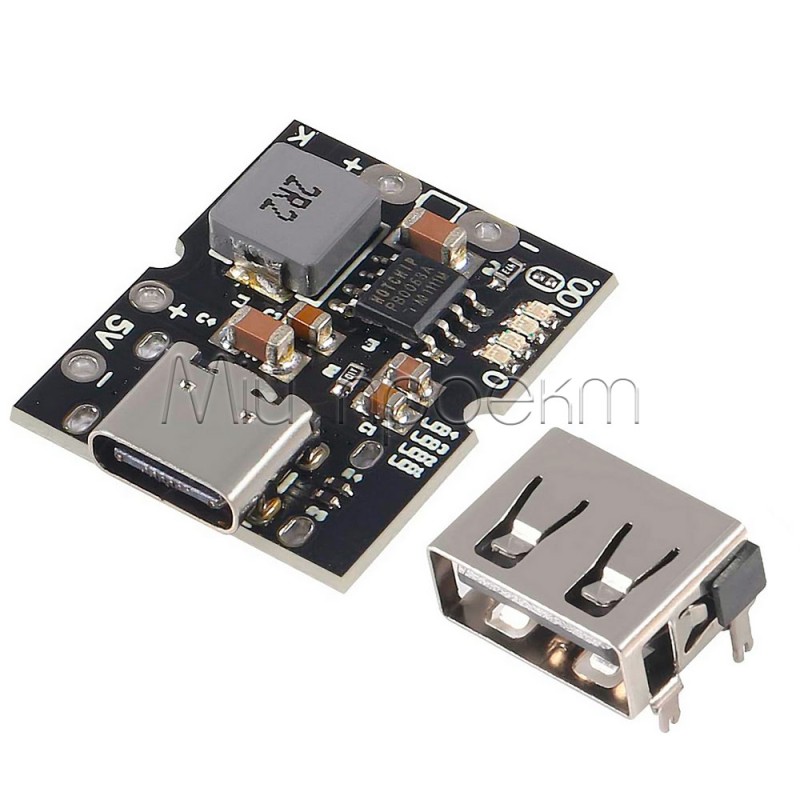

1. Знайдіть на платі контактні площадки "+" та "-" для акумулятора.
2. Перевірте полярність акумулятора та дротів мультиметром.
3. Припаяйте позитивний дріт (зазвичай червоний) до площадки "+" на модулі.
4. Припаяйте негативний дріт (зазвичай чорний) до площадки "-" на модулі.
5. Перевірте якість пайки та переконайтеся, що немає коротких замикань або нерозпаяних з'єднань.

Підключення додаткових компонентів (опційно):

1. Зовнішня кнопка:
   • Припаяйте один контакт тактової кнопки (без фіксації) до площадки "K" на модулі.
   • Припаяйте інший контакт кнопки до будь-якої негативної площадки ("-" або "5V-").
2. Додатковий вихід 5V:
   • Для прямого підключення пристроїв (без USB) припаяйте дроти до площадок "5V+" та "5V-".
   • Вихід "5V+" та "5V-" працює паралельно з портом USB-A і має те ж саме обмеження струму.

4. Індикація та керування

Індикація рівня заряду при розряді:

Індикація під час зарядки:

Керування кнопкою:

• Перевірка заряду / Увімкнення: Коротке натискання кнопки покаже рівень заряду і активує вихід 5V.
• Вимкнення: Довге натискання (понад 2 секунди) або подвійне швидке натискання вимкне вихід 5V.
• Автоматичне увімкнення: Модуль автоматично увімкнеться при підключенні пристрою зі споживанням >50mA.
• Автоматичне вимкнення: Якщо споживання стає <50mA протягом деякого часу, модуль вимкнеться для економії енергії.

5. Практичні приклади використання

Портативний павербанк для смартфонів:

Компактний павербанк для GoPro або екшн-камер:

UPS-режим для малопотужних пристроїв (Raspberry Pi, маршрутизатор):

6. Вирішення проблем

Поширені проблеми та їх усунення:

• Модуль не заряджає акумулятор:
  • Перевірте правильність підключення акумулятора
  • Переконайтеся, що ваш зарядний пристрій працює і видає достатній струм
  • Перевірте, чи не пошкоджено порт USB-C
• Вихід 5V не вмикається:
  • Перевірте рівень заряду акумулятора (спробуйте короткочасно натиснути кнопку)
  • Переконайтеся, що ваш USB-кабель передає дані (деякі кабелі призначені тільки для зарядки)
  • Спробуйте підключити інший пристрій для перевірки
• Світлодіоди не вмикаються:
  • Перевірте, чи не розряджений акумулятор повністю
  • Спробуйте зарядити через порт USB-C
  • Перевірте якість паяних з'єднань
• Швидка розрядка акумулятора:
  • Можливо, акумулятор зношений і потребує заміни
  • Перевірте, чи немає короткого замикання на платі або у з'єднаннях
  • Модуль може не вимикатися належним чином - перевірте споживання у відключеному стані

7. Поради щодо безпеки
