Кратко об XT60

XT60 — двухконтактная разъёмная пара для подключения аккумулятора или другого источника постоянного тока к контроллеру, приводу или силовому узлу.

В комплект входят обе половины разъёма под пайку. Поляризованный корпус допускает соединение только в одном положении, но правильность полярности зависит от монтажа проводов.

Максимальный ток — до 65 А. Для продолжительной работы необходим запас по току с учётом сечения провода, качества пайки, состояния контактов и охлаждения.

Ключевые характеристики

Тип: двухконтактный силовой разъём XT60

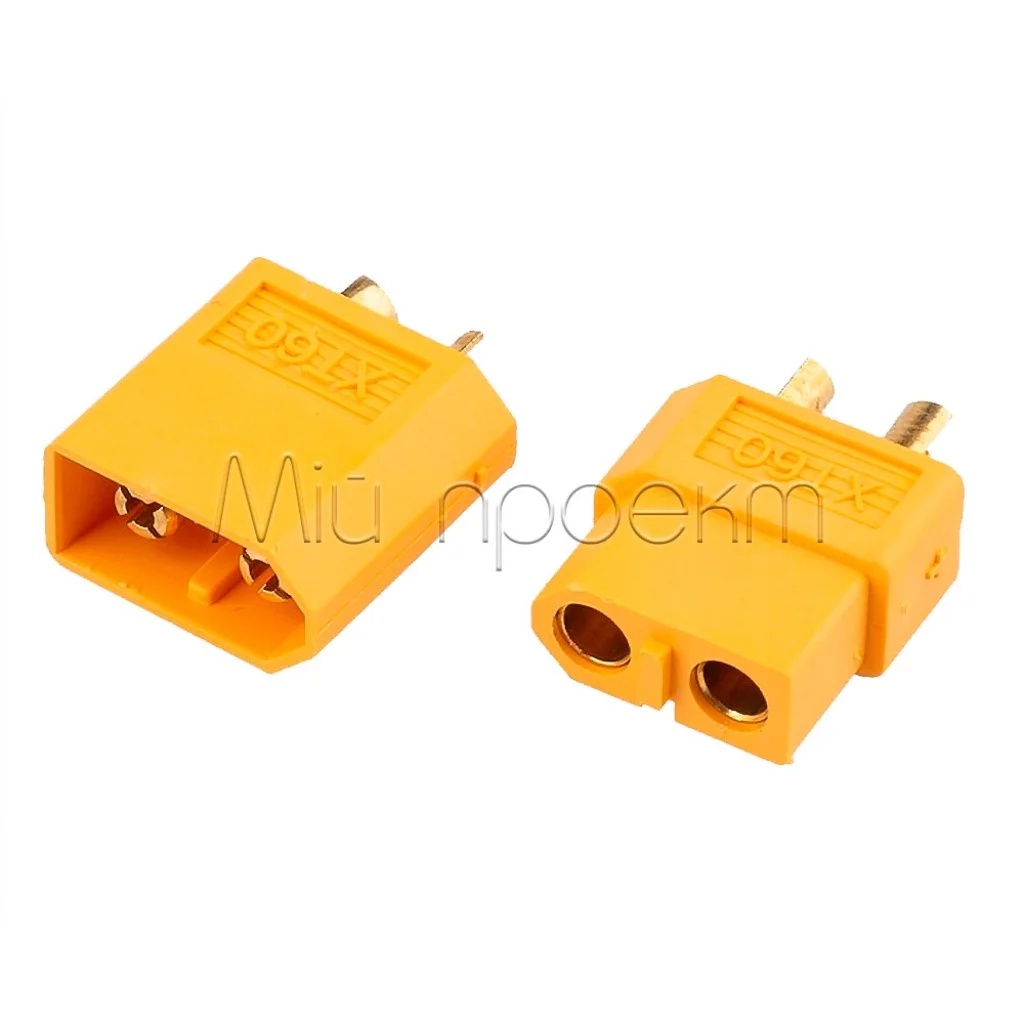

Комплект: одна пара: папа и мама
Максимальный ток: до 65 А
Монтаж: пайка на провод
Материал корпуса: высокотемпературный нейлон

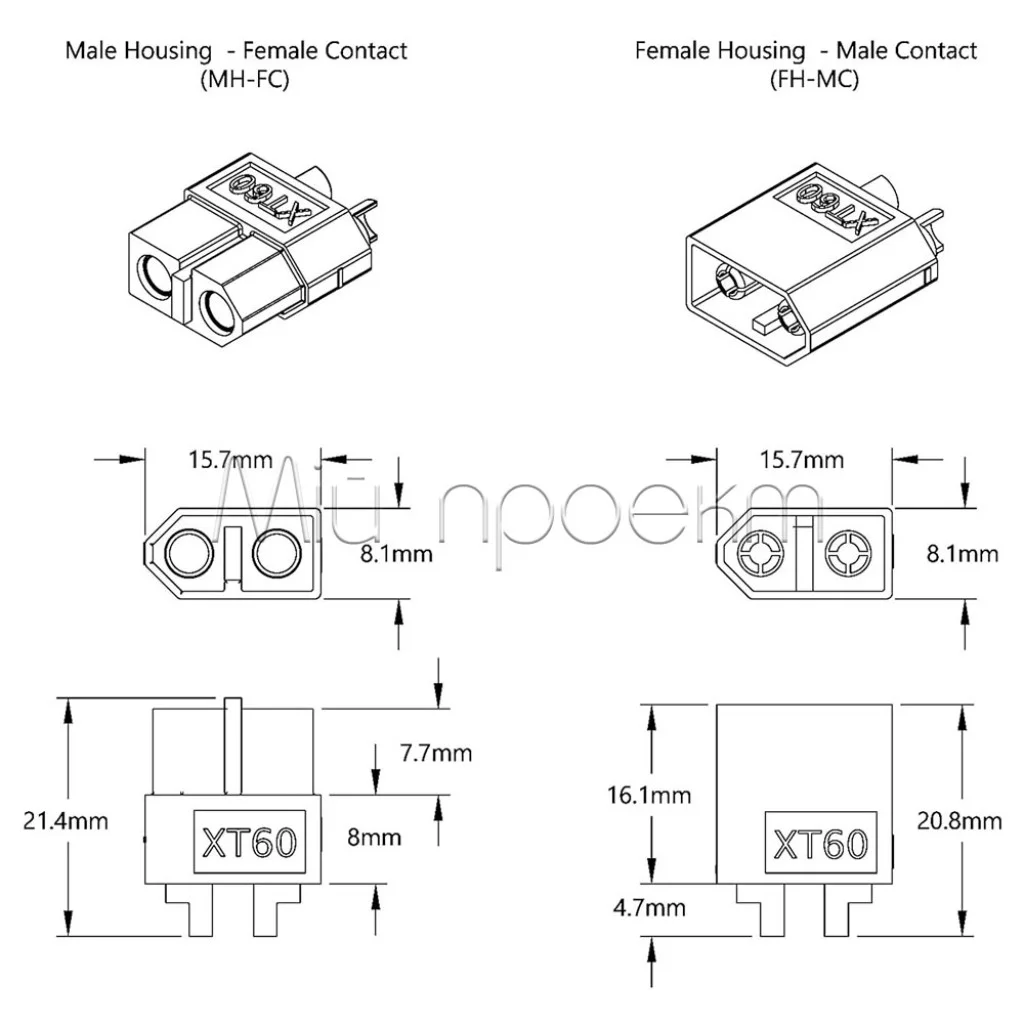

Размеры половины «папа»: 21 × 16 × 8 мм
Размеры половины «мама»: 22 × 16 × 8 мм
Внутренний диаметр контактов: 3 мм

Подробное описание и особенности

Разъёмное силовое соединение

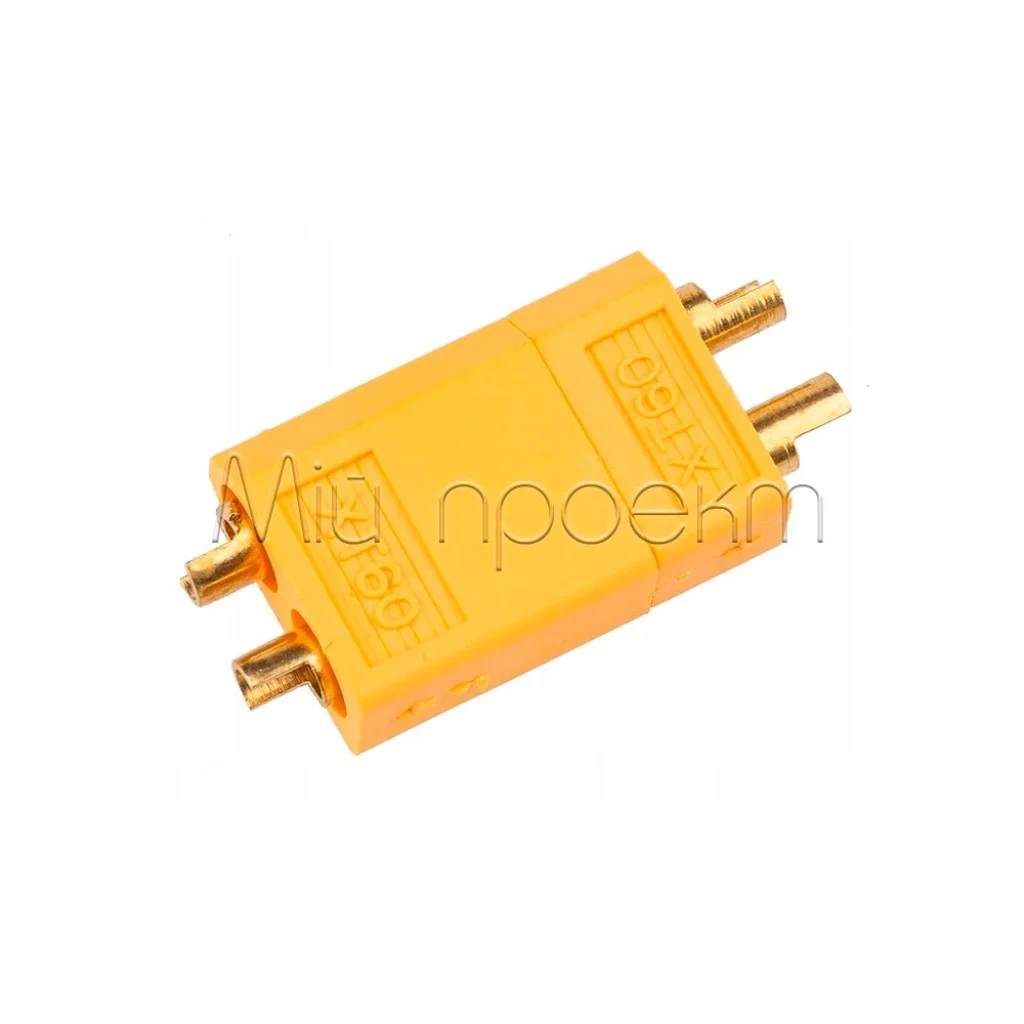

Пара XT60 образует съёмное двухпроводное соединение между источником питания и нагрузкой. Формованный ключ корпуса задаёт единственное положение при соединении, поэтому одну половину невозможно случайно развернуть относительно другой.

Ключ корпуса не исправляет ошибку при пайке. Провода необходимо присоединить в соответствии с обозначениями «+» и «−» на обеих половинах, а перед первым включением проверить полярность мультиметром.

Ток зависит от всего кабеля

Нагрузочная способность готового соединения определяется не только разъёмом. Слишком тонкий провод, недостаточно пропаянный вывод, ослабленный контакт или плохой отвод тепла могут привести к падению напряжения и нагреву.

Для продолжительной работы выбирайте сечение провода по фактическому току цепи с запасом. После монтажа проверьте соединение под рабочей нагрузкой; заметный нагрев, запах, потемнение или нестабильное питание являются основанием отключить систему и проверить кабель.

Механическая защита монтажа

Каждый припаянный вывод необходимо изолировать отдельно и защитить от натяжения. Это уменьшает риск короткого замыкания возле контактов и повреждения провода при вибрациях или частом отсоединении.

Подойдёт / не подойдёт

Подойдёт

для съёмного питания RC-моделей, роботов, приводов и портативных устройств;
для кабеля между аккумулятором и контроллером, если напряжение, ток и полярность согласованы;
для ремонта или изготовления кабеля, где требуется форм-фактор XT60 и подходят габариты 21–22 × 16 × 8 мм;
для монтажа пайкой с отдельной изоляцией обоих силовых выводов.

Не подойдёт

для гарантированных 65 А в непрерывном режиме без тепловой проверки всего кабеля;
для соединения под дождём, в воде или в запылённой зоне без отдельной защиты;
для монтажа без пайки;
в качестве замены другого форм-фактора только из-за похожего названия — сначала сравните геометрию и расположение контактов.

Примеры применения

Аккумулятор и контроллер

Быстросъёмный кабель питания для ESC, контроллера двигателя или другой нагрузки с соответствующими напряжением и потреблением.

Модульный робот или стенд

Отсоединяемый силовой узел, который можно снять для обслуживания без перепайки основной проводки.

Ремонт кабеля XT60

Замена изношенной пары при совпадении форм-фактора, полярности и электрических параметров системы.

Подключение

Обесточьте цепь
Отсоедините аккумулятор и убедитесь, что на проводах нет напряжения. Не паяйте разъём, который остаётся подключённым к батарее.

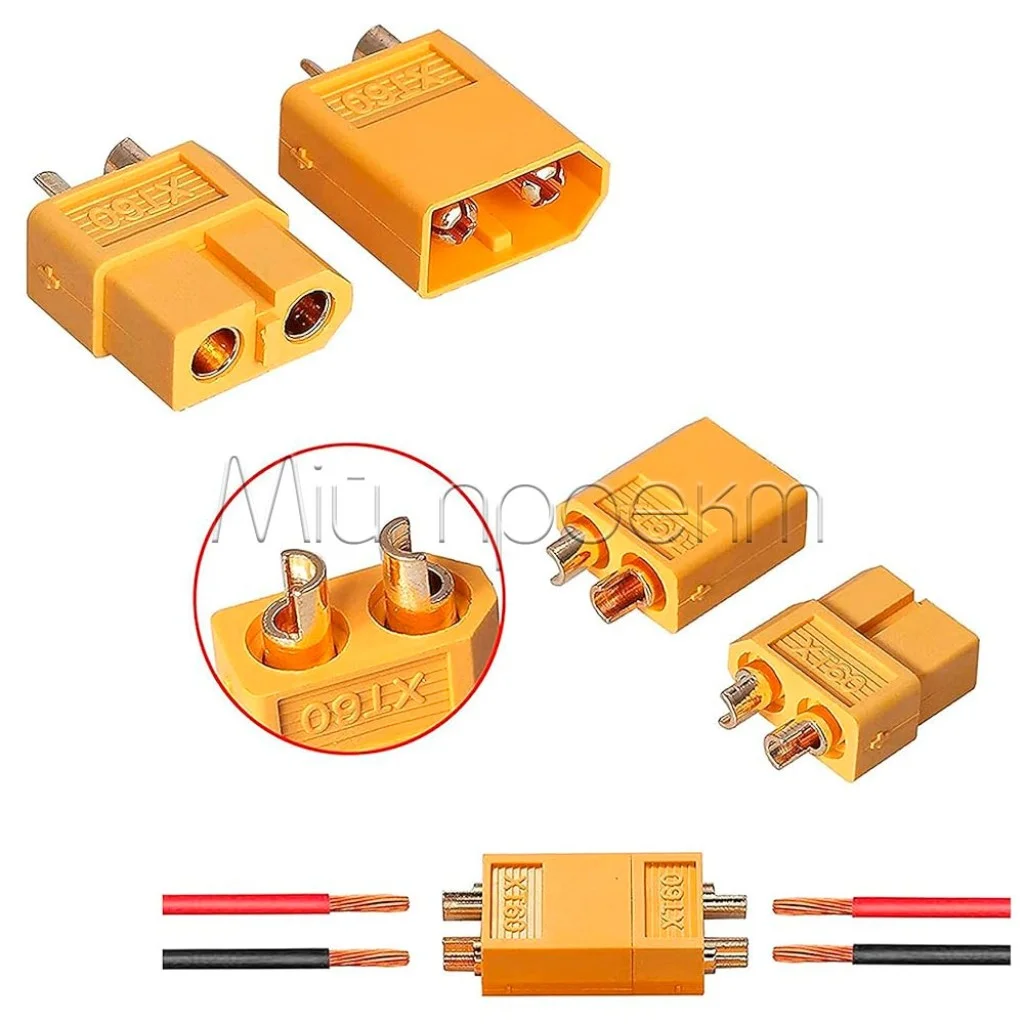

Подготовьте провод и изоляцию
Подберите сечение провода по фактическому току и заранее наденьте термоусадку. Диаметр трубки должен позволять протянуть её до места пайки и плотно обжать провод после усадки.
Припаяйте без продолжительного перегрева
Залудите провод и контакт, сформируйте полноценное паяное соединение и не нагревайте нейлоновый корпус дольше, чем требуется для нормального смачивания припоем.
Проверьте полярность и изоляцию
Сопоставьте обозначения «+» и «−», проверьте результат мультиметром, закройте каждый вывод отдельно и не оставляйте оголённого металла.

Комплектация

Одна половина разъёма «папа»
Одна половина разъёма «мама»

Ограничения и безопасность

Не допускайте короткого замыкания

Со стороны аккумулятора оставляйте утопленные токоведущие контакты, чтобы снизить риск случайного касания металлическим предметом. Паяйте только обесточенные провода.

Полярность задаётся монтажом

Форма XT60 предотвращает перевёрнутое соединение уже смонтированной пары, но не защищает от перепутанных проводов. Проверяйте «+» и «−» мультиметром перед первым подключением.

65 А — не автоматический продолжительный режим

Максимальное значение не учитывает конкретный провод, качество пайки, вентиляцию и продолжительность нагрузки. Если разъём или кабель заметно нагревается, отключите питание и устраните причину.

Не перегревайте корпус

Высокотемпературный нейлон не делает корпус нечувствительным к продолжительному нагреву паяльником. Значение +240 °C не используйте в качестве допустимой продолжительной температуры готового соединения.

Защитите от воздействия среды

Для влажной, запылённой или абразивной зоны необходимы отдельный защитный корпус и механическое крепление. Не используйте обычную пару XT60 в качестве выключателя под нагрузкой.

FAQ

Можно ли постоянно нагружать XT60 током 65 А?

65 А является максимальным значением, а не гарантией непрерывного режима. Продолжительный ток необходимо ограничивать по самой слабой части цепи: проводу, паяному соединению, контактам или условиям охлаждения.

Какую половину устанавливать на аккумулятор?

Со стороны аккумулятора безопаснее оставлять утопленные токоведущие контакты. Не полагайтесь только на слова «папа» и «мама»: ориентируйтесь на конструкцию контактов и проверяйте полярность.

Что делать, если припой не смачивает контакт?

Очистите контакт, примените подходящий флюс и паяльник с достаточной тепловой мощностью. Не компенсируйте плохое смачивание продолжительным нагревом корпуса; контакт, который не удаётся нормально залудить, лучше заменить.

Соединится ли пара с любым XT60?

Перед монтажом сравните ключи, габариты и контакты, а также проверьте соединение без чрезмерного усилия. Это важно для разъёмов разных производителей и партий.

Совместимые товары и аксессуары

Для отдельной изоляции припаянных выводов можно выбрать термоусадочную трубку диаметром 1–4 мм. Перед монтажом проверьте, что выбранный диаметр позволяет протянуть трубку до места пайки и сжать её до диаметра провода.
