Коротко про XT60

XT60 — двоконтактна роз’ємна пара для підключення акумулятора або іншого джерела постійного струму до контролера, привода чи силового вузла.

У комплекті є обидві половини роз’єму під паяння. Поляризований корпус допускає стикування лише в одному положенні, але правильність полярності залежить від монтажу проводів.

Максимальний струм — до 65 А. Для тривалої роботи потрібен запас за струмом з урахуванням перерізу проводу, якості паяння, стану контактів та охолодження.

Ключові характеристики

Тип: двоконтактний силовий роз’єм XT60
Комплект: одна пара: тато та мама
Максимальний струм: до 65 А
Монтаж: паяння на провід
Матеріал корпусу: високотемпературний нейлон

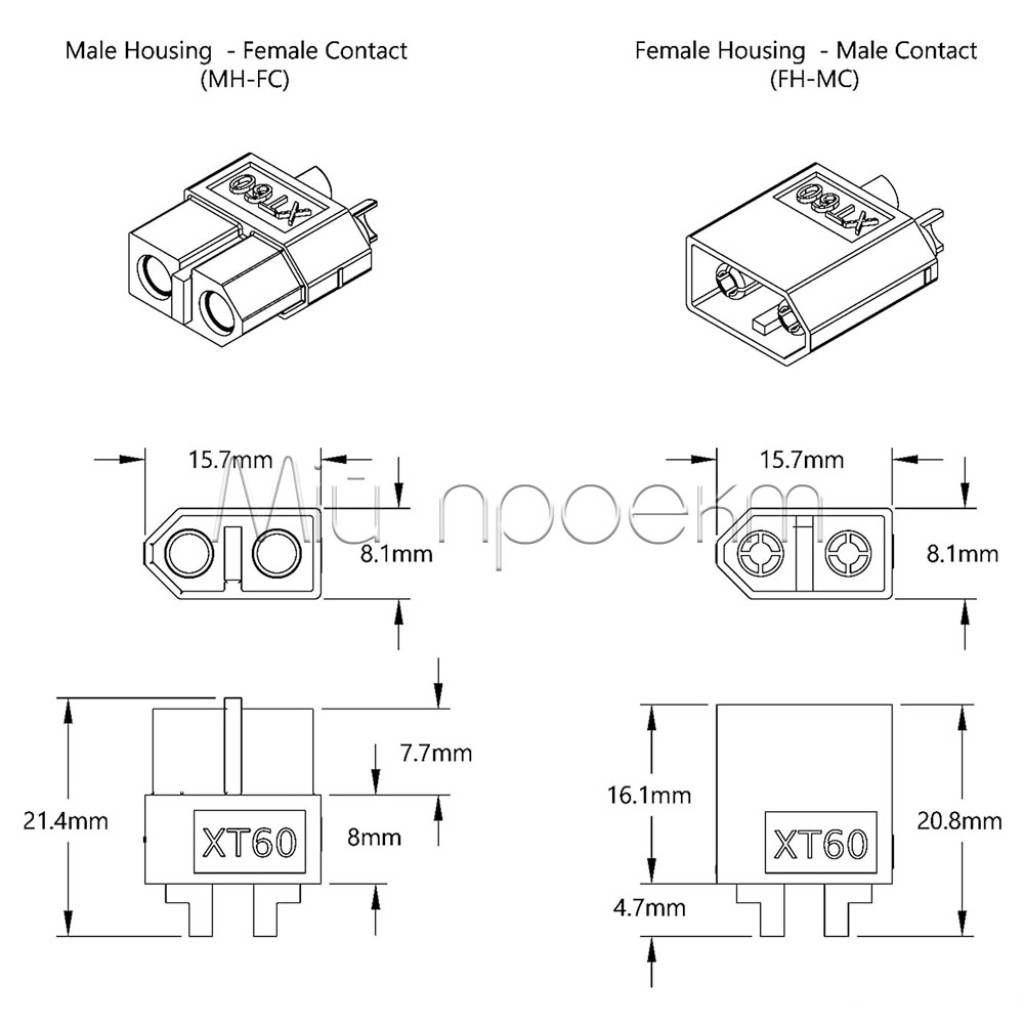

Розміри половини «тато»: 21 × 16 × 8 мм
Розміри половини «мама»: 22 × 16 × 8 мм
Внутрішній діаметр контактів: 3 мм

Детальний опис та особливості

Роз’ємне силове з’єднання

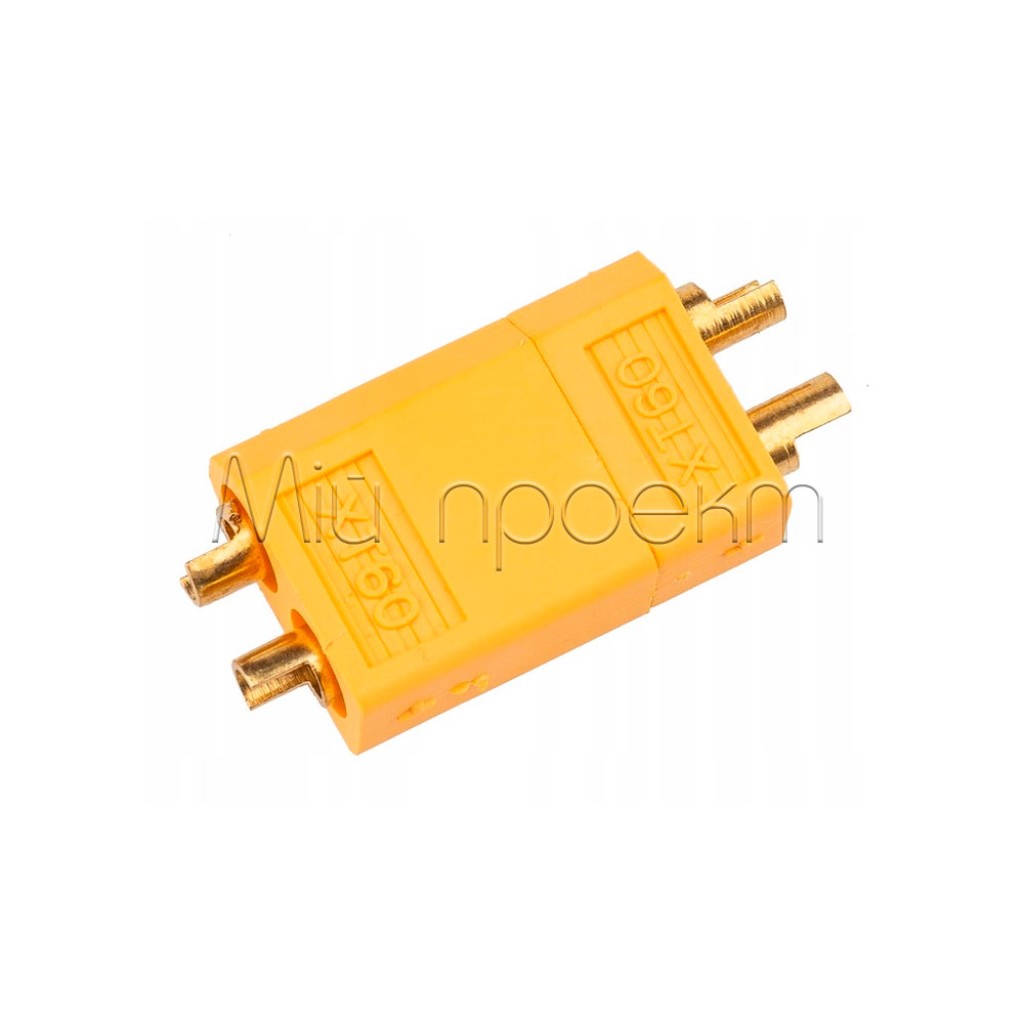

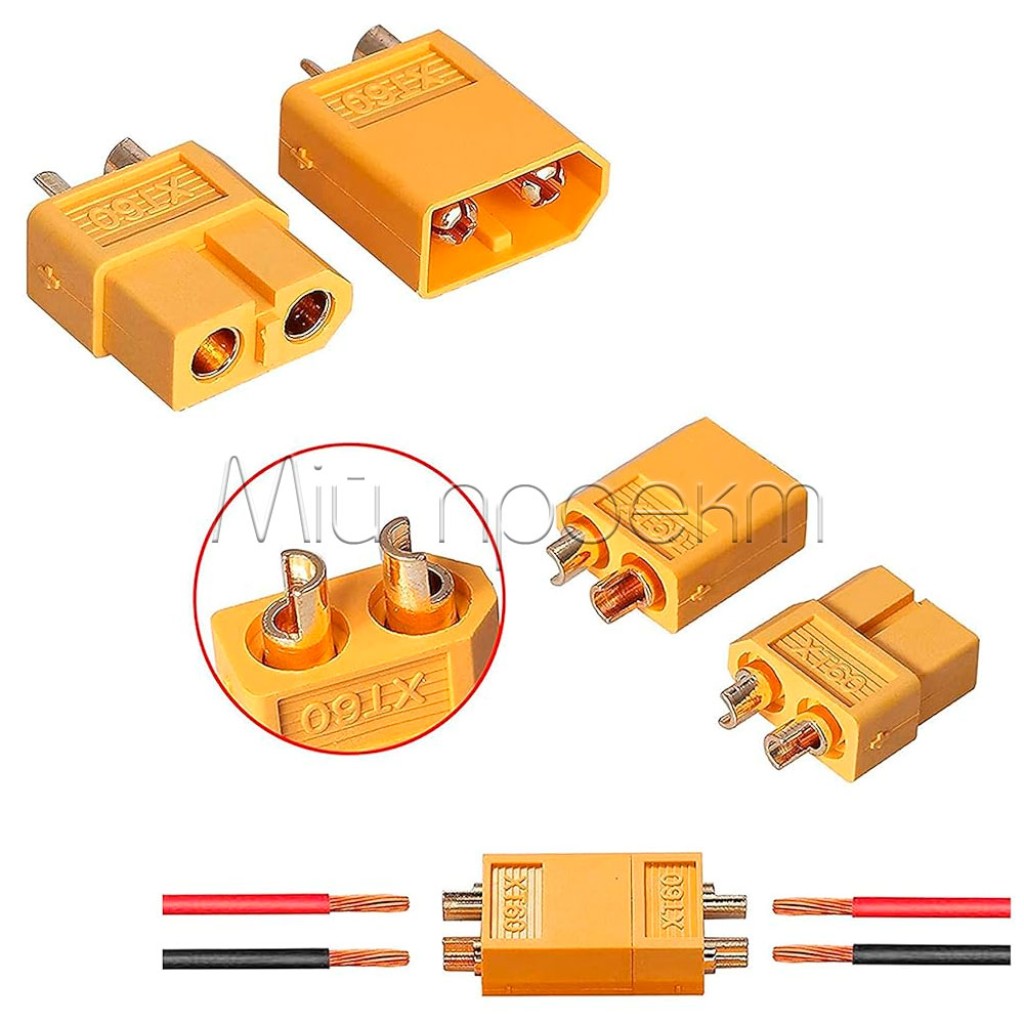

Пара XT60 утворює знімне двопровідне з’єднання між джерелом живлення та навантаженням. Формований ключ корпуса задає єдине положення під час стикування, тому одну половину неможливо випадково повернути відносно іншої.

Ключ корпуса не виправляє помилку під час паяння. Проводи потрібно приєднати відповідно до позначень «+» і «−» на обох половинах, а перед першим увімкненням перевірити полярність мультиметром.

Струм залежить від усього кабелю

Навантажувальна здатність готового з’єднання визначається не лише роз’ємом. Занадто тонкий провід, недостатньо пропаяний вивід, ослаблений контакт або погане відведення тепла можуть спричинити падіння напруги та нагрівання.

Для тривалої роботи обирайте переріз проводу за фактичним струмом кола із запасом. Після монтажу перевірте з’єднання під робочим навантаженням; помітний нагрів, запах, потемніння чи нестабільне живлення є підставою вимкнути систему й перевірити кабель.

Механічний захист монтажу

Кожен припаяний вивід потрібно ізолювати окремо та розвантажити від натягу. Це зменшує ризик короткого замикання біля контактів і пошкодження проводу під час вібрацій або частого від’єднання.

Підійде / не підійде

Підійде

для знімного живлення RC-моделей, роботів, приводів і портативних пристроїв;
для кабелю між акумулятором та контролером, якщо напруга, струм і полярність узгоджені;
для ремонту або виготовлення кабелю, де потрібен форм-фактор XT60 і підходять габарити 21–22 × 16 × 8 мм;
для монтажу паянням з окремою ізоляцією обох силових виводів.

Не підійде

для гарантованих 65 А у безперервному режимі без теплової перевірки всього кабелю;
для з’єднання під дощем, у воді або в запиленій зоні без окремого захисту;
для монтажу без паяння;
як заміна іншого форм-фактора лише через схожу назву — спочатку порівняйте геометрію та розташування контактів.

Приклади застосування

Акумулятор і контролер

Швидкознімний кабель живлення для ESC, контролера двигуна або іншого навантаження з відповідними напругою та споживанням.

Модульний робот або стенд

Від’єднуваний силовий вузол, який можна зняти для обслуговування без перепаювання основної проводки.

Ремонт кабелю XT60

Заміна зношеної пари за умови збігу форм-фактора, полярності та електричних параметрів системи.

Підключення

Знеструмте коло
Від’єднайте акумулятор і переконайтеся, що на проводах немає напруги. Не паяйте роз’єм, який залишається підключеним до батареї.
Підготуйте провід та ізоляцію
Доберіть переріз проводу за фактичним струмом і заздалегідь надягніть термоусадку. Діаметр трубки має пройти до місця паяння та щільно обтиснути провід після усадки.
Припаяйте без тривалого перегріву
Залудіть провід і контакт, сформуйте повне паяне з’єднання та не нагрівайте нейлоновий корпус довше, ніж потрібно для нормального змочування припоєм.
Перевірте полярність та ізоляцію
Зіставте позначення «+» і «−», перевірте результат мультиметром, закрийте кожен вивід окремо та не залишайте оголеного металу.

Комплектація

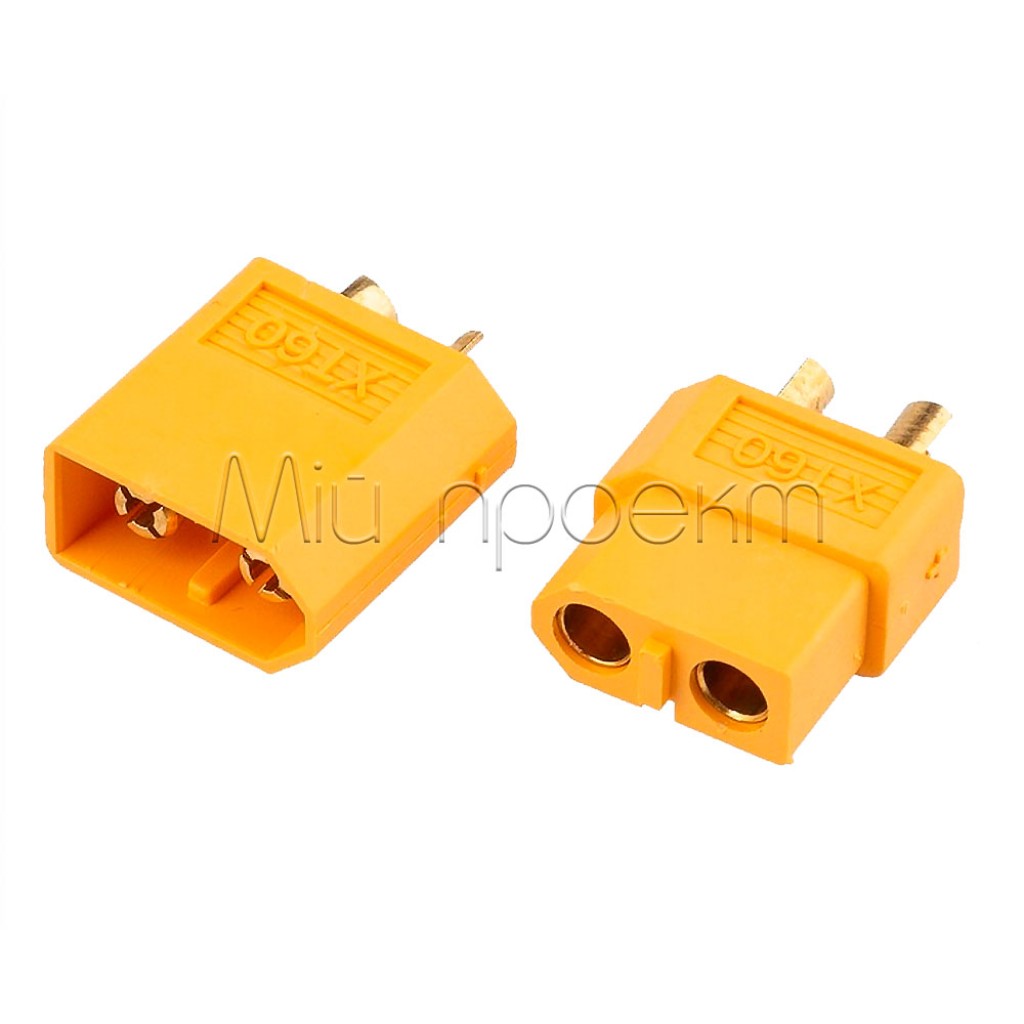

Одна половина роз’єму «тато»
Одна половина роз’єму «мама»

Обмеження та безпека

Не допускайте короткого замикання

На стороні акумулятора залишайте утоплені струмоведучі контакти, щоб зменшити ризик випадкового дотику металевим предметом. Паяйте лише знеструмлені проводи.

Полярність задає монтаж

Форма XT60 запобігає перевернутому стикуванню вже змонтованої пари, але не захищає від переплутаних проводів. Перевіряйте «+» і «−» мультиметром перед першим підключенням.

65 А — не автоматичний тривалий режим

Максимальне значення не враховує конкретний провід, якість паяння, вентиляцію та тривалість навантаження. Якщо роз’єм або кабель помітно нагрівається, вимкніть живлення та усуньте причину.

Не перегрівайте корпус

Високотемпературний нейлон не робить корпус нечутливим до тривалого нагрівання паяльником. Значення +240 °C не використовуйте як допустиму тривалу температуру готового з’єднання.

Захистіть від середовища

Для вологої, запиленої або абразивної зони потрібен окремий захисний корпус і механічне кріплення. Не використовуйте звичайну пару XT60 як вимикач під навантаженням.

FAQ

Чи можна постійно навантажувати XT60 струмом 65 А?

65 А є максимальним значенням, а не гарантією безперервного режиму. Тривалий струм потрібно обмежувати за найслабшою частиною кола: проводом, паяним з’єднанням, контактами або умовами охолодження.

Яку половину ставити на акумулятор?

На стороні акумулятора безпечніше залишати утоплені струмоведучі контакти. Не покладайтеся лише на слова «тато» і «мама»: орієнтуйтеся на конструкцію контактів та перевіряйте полярність.

Що робити, якщо припій не змочує контакт?

Очистьте контакт, застосуйте придатний флюс і паяльник із достатньою тепловою потужністю. Не компенсуйте погане змочування тривалим нагріванням корпуса; контакт, який не вдається нормально залудити, краще замінити.

Чи з’єднається пара з будь-яким XT60?

Перед монтажем порівняйте ключування, габарити та контакти й перевірте стикування без надмірного зусилля. Це важливо для роз’ємів різних виробників і партій.

Сумісні товари та аксесуари

Для окремої ізоляції припаяних виводів можна вибрати термоусаджувальну трубку діаметром 1–4 мм. Перед монтажем перевірте, що вибраний діаметр проходить до місця паяння та стискається до діаметра проводу.
