Резистор металлопленочный 2 Вт

Name: Резистор металлопленочный 2 Вт
Brand: Мій Проект
SKU: 5143
Price: 1.50 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 5143

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Есть в наличии

Код товара: 5143

1.50 грн

Нашли дешевле?

10 или более: 1.30 грн

Сопротивление *

Номинальная мощность:2 W

Точность :5%

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Резистор металлопленочный 2 Вт

Код товара: 5143

1.50 грн

Описание

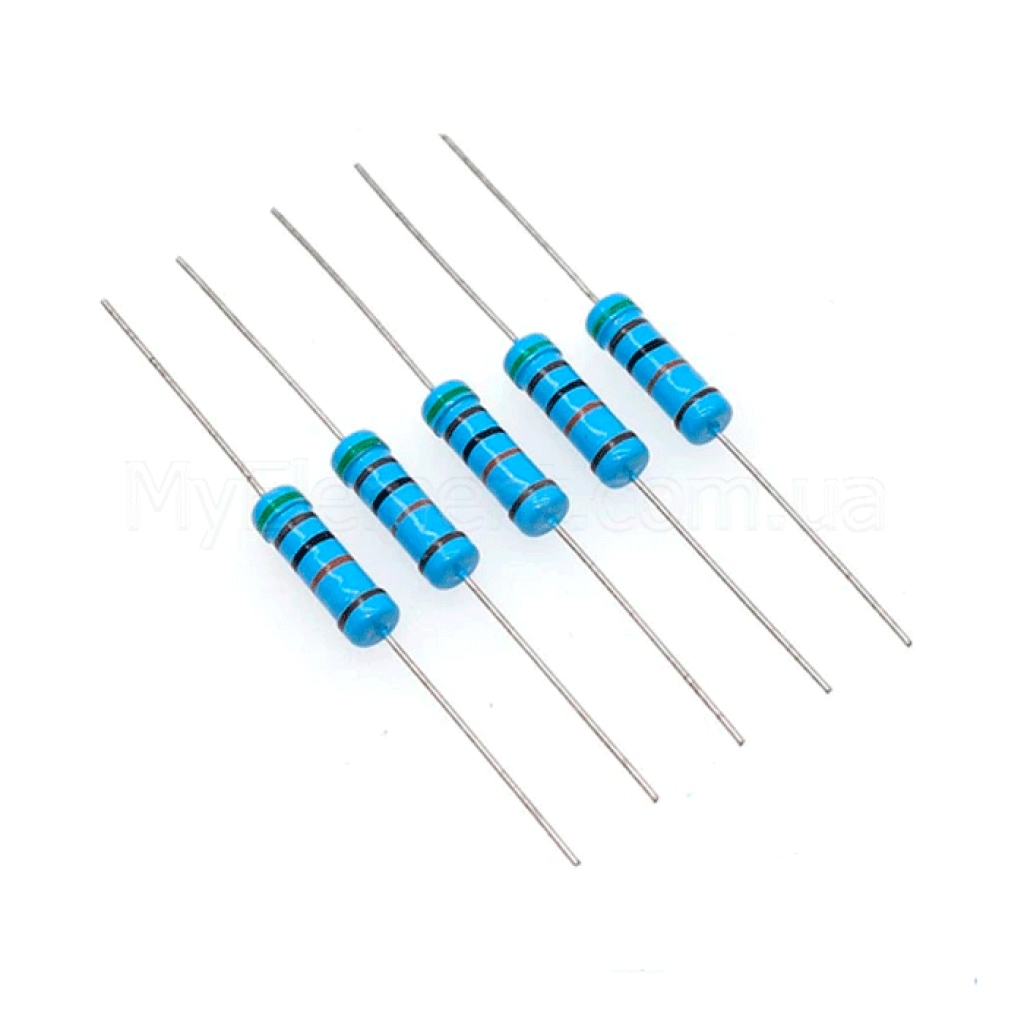

Резистор металлопленочный 2 Вт аксиальный (DIN 0411)

Металлопленочный резистор общего назначения серии PR02 с осевыми выводами DIN 0411, номинальная рассеиваемая мощность 2 Вт при +70 °C (для R ≥ 1 Ω).

Основные преимущества

Мощность 2 Вт

Номинальная мощность P70 = 2 Вт для R ≥ 1 Ω; для R < 1 Ω — 1.2 Вт.

Высокое рабочее напряжение

Максимальное рабочее напряжение Umax (AC/DC) — 500 В.

Надежность и стабильность

Типовые пределы изменения сопротивления после испытаний: долговечность 1000 ч при P70 — ΔR ≤ ±(5 %R + 0.1 Ω); влаготеплостойкость 56 суток — ΔR ≤ ±(3 %R + 0.1 Ω).

Автомобильная квалификация

Серия PR02 квалифицирована по AEC‑Q200.

Ключевые характеристики

Серия:	Vishay BCcomponents PR02
Корпус/размер:	Аксиальный, DIN 0411
Номинальная мощность (P70):	2 Вт (для R ≥ 1 Ω); 1.2 Вт (для R < 1 Ω)
Макс. рабочее напряжение:	500 В AC/DC
Диапазон сопротивлений:	0.33 Ω … 1 МΩ (PR02)
Точность (допуск):	±1 %; ±5 % (±1 % доступен с 1 Ω)
Температурный коэффициент (TCR):	±250 ppm/К
Габариты корпуса (макс.):	Dmax 3.9 мм; L1max 10.0 мм; L2max 12.0 мм
Диаметр выводов:	Cu Ø0.78 мм; FeCu Ø0.58 мм или Ø0.78 мм
Базовая спецификация:	IEC 60115‑1
Квалификация:	AEC‑Q200 (PR02)
Климатическая категория:	LCT/UCT/56 (IEC 60068; см. условия испытаний)

Подробные технические параметры

Дерейтинг мощности начинается выше +70 °C; см. график “Maximum dissipation vs. ambient temperature”.
Стабильность: долговечность 1000 ч при P70 — ΔR ≤ ±(5 %R + 0.1 Ω); влаготеплостойкость (40 °C, 93 % RH, 56 суток) — ΔR ≤ ±(3 %R + 0.1 Ω).
Тепловое сопротивление (PR02): Rth ≈ 75 K/Вт.
Испытание на изменение температуры: 5 циклов −55 °C / +200 °C — для PR02 ΔR ≤ ±(1 %R + 0.05 Ω).
Стойкость к нагреву при пайке: 260 °C, 10 с — ΔR ≤ ±(1 %R + 0.05 Ω).
Сопротивление изоляции (метод “metal block”, 1 мин): Rins ≥ 10⁴ МОм; испытательное напряжение URMS = Uins (60 с) — без пробоя.
Электрические ряды номиналов: E24, E96 для ±1 %; E24 для ±5 %.
Материал/диаметр выводов PR02: Cu Ø0.78 мм; FeCu Ø0.58 мм или Ø0.78 мм; исполнение с прямыми/изогнутыми выводами по чертежам в даташите.

Примечание: параметры основаны на документации Vishay для PR01/PR02/PR03 (модель PR02). Источник: Vishay Datasheet (PDF).

Основные области применения

Общесистемные мощные применения.
Автомобильная электроника (AEC‑Q200).
Осветительные балласты и электроника освещения.

Совместимые обозначения и альтернативы

Серия Vishay PR02 доступна с различными допусками (±1 %, ±5 %) и вариантами выводов (Cu/FeCu) при неизменных электрических параметрах PR02; подбирайте номинал и допуск по требованиям схемы в соответствии с даташитом.

Вопросы-ответы (FAQ)

Выдерживает ли резистор полные 2 Вт без радиатора?

Да, PR02 имеет P70 = 2 Вт для R ≥ 1 Ω (при +70 °C); для R < 1 Ω — 1.2 Вт. Выше +70 °C применяйте дерейтинг по графику.

Каково максимальное рабочее напряжение?

Umax (AC/DC) равняется 500 В; также нужно соблюдать ограничения по мощности (P = U²/R) и импульсным нагрузкам.

Какие доступны допуски и диапазон сопротивлений?

Стандартные допуски: ±1 % и ±5 % (±1 % доступен с 1 Ω); диапазон сопротивлений для PR02: 0.33 Ω … 1 МΩ.
