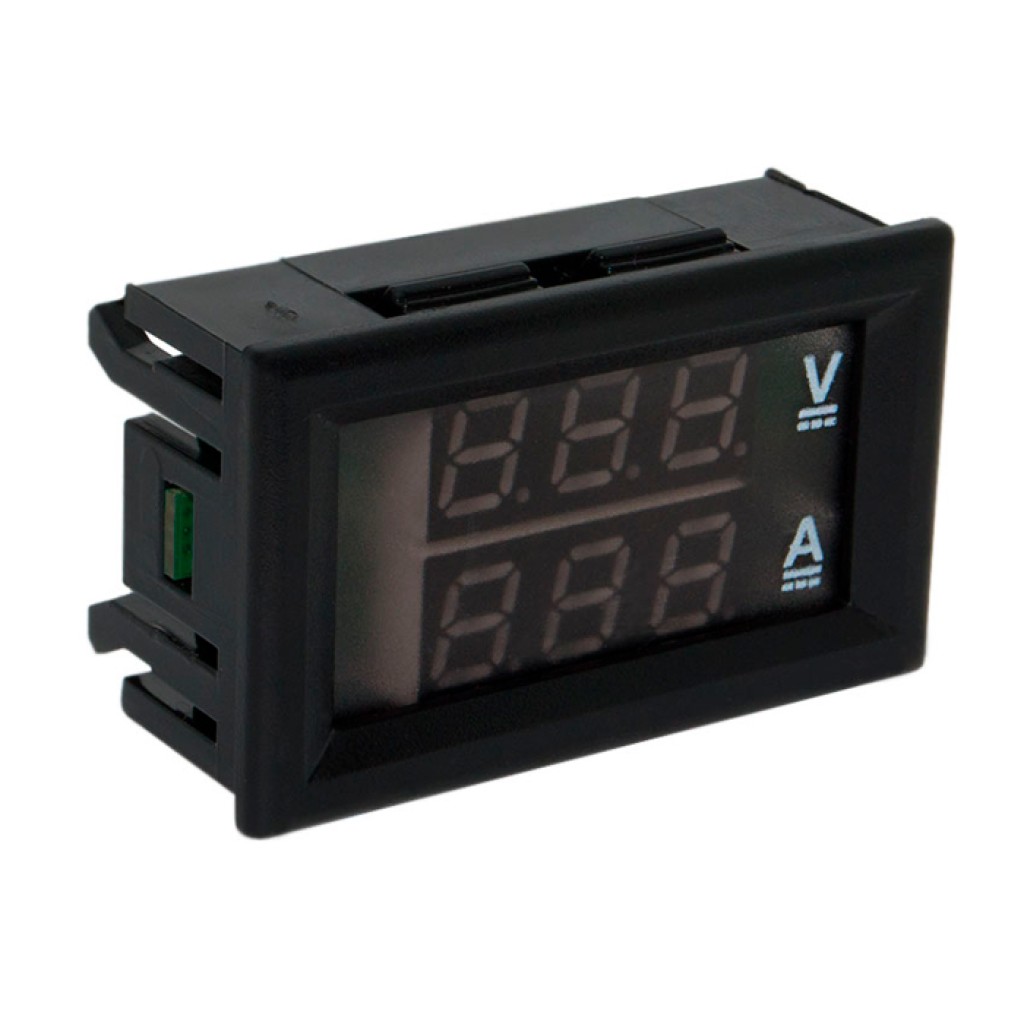

Вольтметр-амперметр цифровой 100V 10A встраиваемый с шунтом

Нет в наличии

Код товара: 1328

89.00 грн

-Рабочее напряжение-:4,5–30 В DC

-Тип прибора-:панельный цифровой вольтметр-амперметр для цепей постоянного тока (DC)

-Максимальный ток потребления-:до 20 мА

-Дисплей-:двойной 3-разрядный LED; красный — напряжение, синий — ток

-Диапазон рабочей температуры-:−10…+65 °C

-Точность-:напряжение: ±0,1 %; ток: ±1 %

-Дискретность измерения-:напряжение: 0,1 В; ток: 0,01 А

-Диапазон измерения/отображения напряжения-:0–99,9 В DC

-Диапазон измерения силы тока-:0–9,99 А DC

-Тип шунта-:встроенный, для диапазона до 9,99 А

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Почта

от 49 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Вольтметр-амперметр цифровой 100V 10A встраиваемый с шунтом

Код товара: 1328

89.00 грн

Описание

Кратко о DSN-VC288

DSN-VC288 — панельный цифровой вольтметр-амперметр для одновременного контроля постоянного напряжения и тока. Красный LED-индикатор показывает напряжение, синий — ток.

Модуль измеряет 0–99,9 В DC и 0–9,99 А DC. Встроенный шунт позволяет измерять ток без отдельного внешнего шунта; силовой тракт подключается последовательно в минусовой провод цепи.

Питание индикатора должно оставаться в пределах 4,5–30 В DC. Для измерения напряжения свыше 30 В модуль необходимо питать отдельно, не подавая измеряемое напряжение на его вход питания.

Ключевые характеристики

Модель: DSN-VC288
Тип прибора: панельный цифровой вольтметр-амперметр для DC-цепей
Измерение напряжения: 0–99,9 В DC
Измерение тока: 0–9,99 А DC
Шаг индикации напряжения: 0,1 В
Шаг индикации тока: 0,01 А
Точность: ±1 %
Питание модуля: 4,5–30 В DC
Максимальный потребляемый ток: 20 мА
Шунт: встроенный, для диапазона до 9,99 А

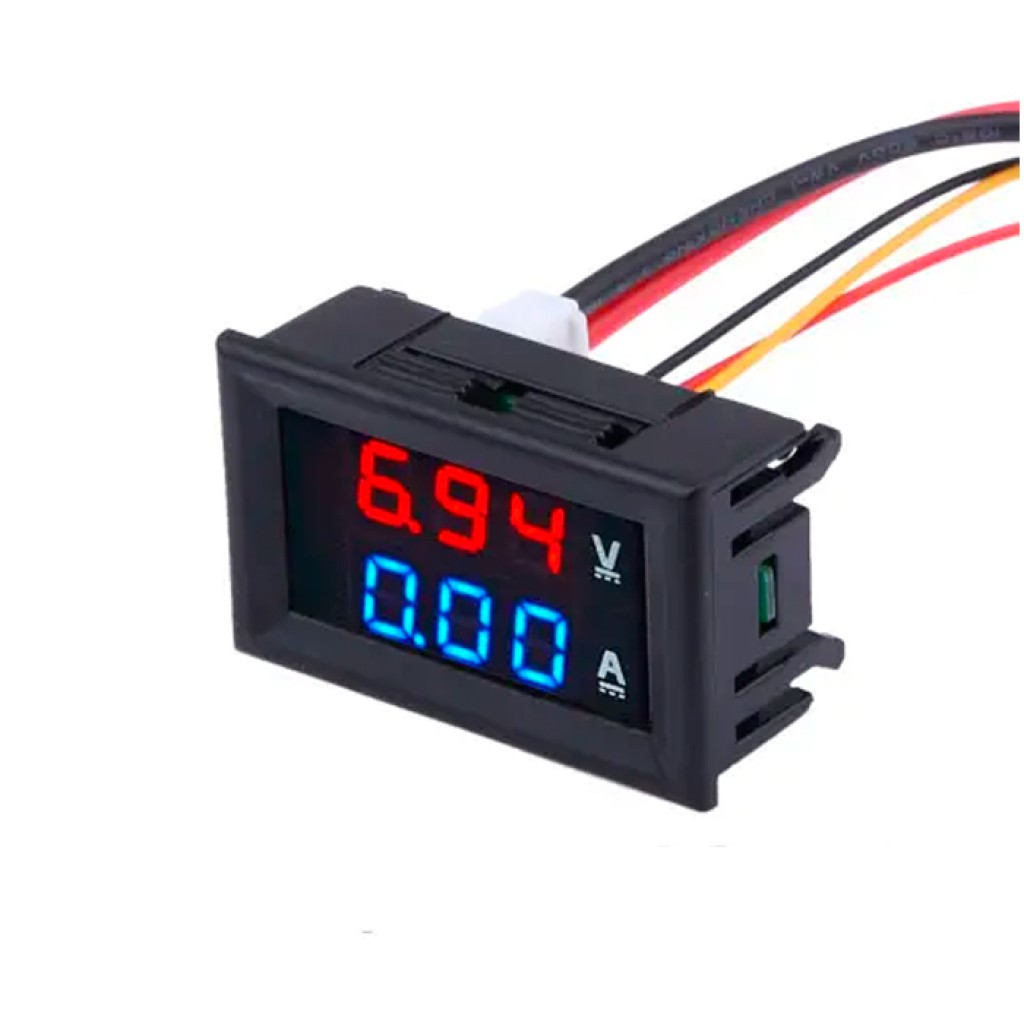

Дисплей: двойной 3-разрядный LED: красный для напряжения, синий для тока
Рабочая температура: −10…+65 °C^[1]
Монтаж: панельный, с пластиковыми защёлками

Подробное описание и особенности

Одновременный контроль двух параметров

Два индикатора постоянно отображают напряжение и ток без переключения режимов. DSN-VC288 удобно встраивать в регулируемый блок питания, зарядный стенд, аккумуляторную систему или другое низковольтное DC-устройство, где необходим оперативный контроль режима нагрузки.

Измерение тока через встроенный шунт

Токовый канал работает через силовые провода и встроенный шунт. Весь ток контролируемой ветви должен проходить через этот тракт, поэтому параллельный обратный провод в обход модуля приведёт к неправильным показаниям. Для 10-амперной версии отдельный внешний шунт не требуется.^[1]

Отдельные пределы измерения и питания

Верхний предел 99,9 В относится к измерительному входу, а не к питанию дисплея. Сам модуль поддерживает только 4,5–30 В DC. В цепях до 30 В он может питаться от контролируемого источника; для более высокого измеряемого напряжения необходима схема с отдельным питанием модуля.

Корректировка показаний

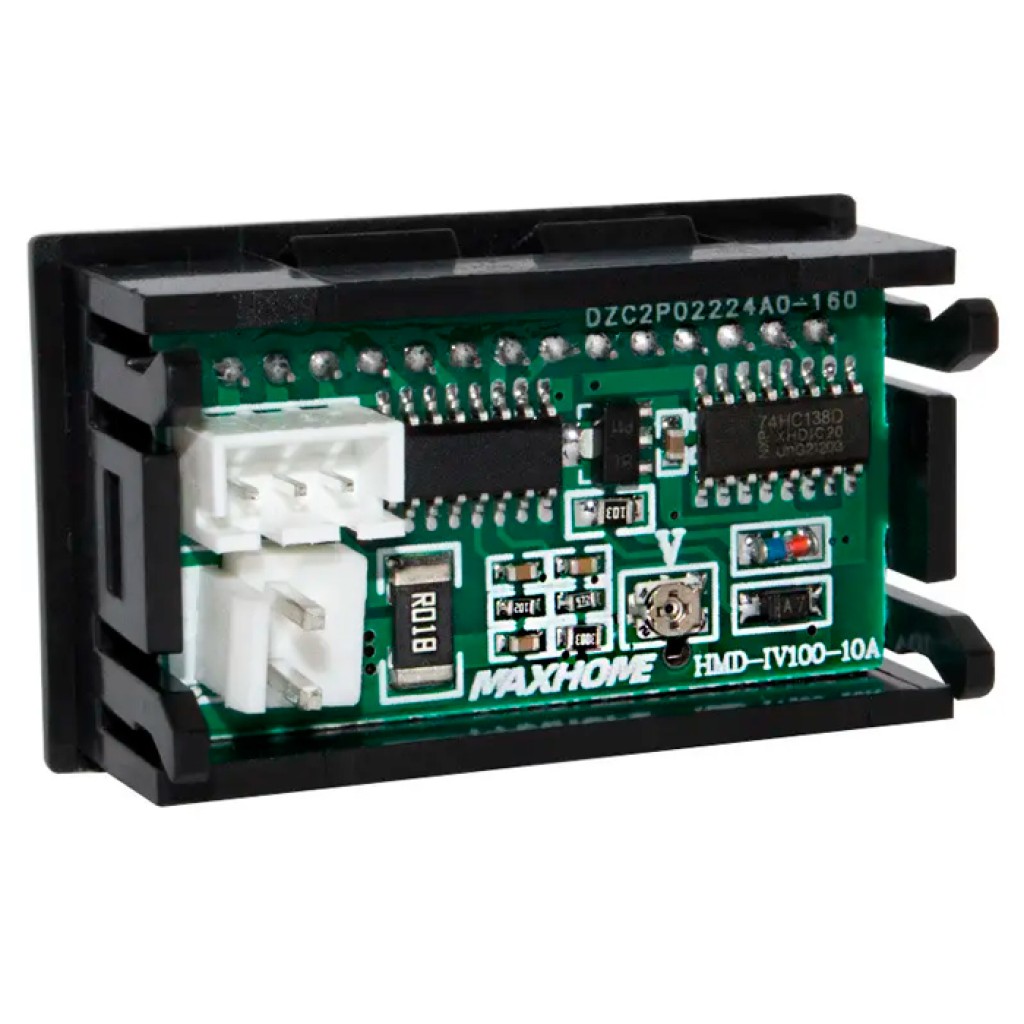

Подстроечные элементы V_ADJ и I_ADJ позволяют скорректировать показания напряжения и тока по контрольному мультиметру. Регулировку выполняют небольшими шагами при стабильном режиме; сервисные контактные площадки не следует замыкать без точной инструкции для конкретной платы.

Подойдёт / не подойдёт

Подойдёт

для панели самодельного или модернизированного DC-блока питания;
для контроля напряжения и тока зарядного контура без автоматического управления зарядом;
для аккумуляторных, солнечных и транспортных DC-систем в пределах рабочих диапазонов;
для учебных стендов и проверки потребления DC-нагрузок;
для схем, в которых токовый канал можно установить в разрыв минусового провода.

Не подойдёт

для измерения переменного напряжения или переменного тока;
для цепей свыше 99,9 В DC или тока свыше 9,99 А DC;
для измерения тока только в положительном проводе или с гальванической развязкой;
в качестве замены предохранителя, контроллера заряда, ограничителя тока или устройства аварийного отключения;
для точных лабораторных измерений, требующих документированной метрологии и более высокого разрешения.

Примеры применения

Регулируемый блок питания

DSN-VC288 можно установить на выходе DC-DC преобразователя, чтобы одновременно видеть установленное напряжение и ток подключённой нагрузки.

Контроль зарядного контура

Модуль показывает напряжение и фактический ток в зарядной ветви, но алгоритм зарядки, ограничение тока и отсечку должны обеспечивать отдельные совместимые устройства.

Мониторинг DC-нагрузки

Панельный индикатор помогает контролировать питание освещения, автоматики, макета или другого потребителя в пределах 99,9 В и 9,99 А.

Подключение

Обесточьте цепь
Все соединения выполняйте при отключённом напряжении. Перед первым включением проверьте полярность, пределы источника и назначение проводов.
Включите токовый тракт в минусовой провод
Подключите толстый чёрный провод к минусу источника, а толстый красный — к минусу нагрузки. Не прокладывайте параллельный обратный путь в обход шунта.
Подключите питание и измерительный вход
Тонкий красный провод подаёт плюс питания 4,5–30 В, тонкий чёрный является минусом, а жёлтый или белый подключается к плюсу измеряемого напряжения.
Выберите схему в соответствии с напряжением цепи
До 30 В модуль может питаться от контролируемой цепи. Для измерения свыше 30 В используйте отдельное питание 4,5–30 В по соответствующей схеме подключения; не подавайте высокое измеряемое напряжение на тонкий красный провод.
Проверьте показания
Первое включение выполните с ограниченным током. Сравните показания с исправным мультиметром и только при необходимости осторожно скорректируйте V_ADJ и I_ADJ.

Ограничения и безопасность

Не подавайте свыше 30 В на питание модуля

Напряжение до 99,9 В допускается только на измерительном входе. Перенапряжение на линии питания или обратная полярность могут необратимо повредить DSN-VC288.^[1]

Не подключайте к сети 230 В AC

DSN-VC288 предназначен для постоянного напряжения. Прямое подключение к сети переменного тока может разрушить модуль и создать опасность поражения током или возгорания.

9,99 А — верхний предел измерения

Для продолжительной работы при высоком токе используйте проводники и контакты соответствующего сечения, обеспечьте вентиляцию и контролируйте нагрев шунта. Не используйте предельное значение без запаса.

Индикатор не защищает нагрузку

Модуль только измеряет и отображает параметры. Предохранитель, ограничение тока, защиту аккумулятора и аварийное отключение необходимо предусматривать отдельно.

Защитите монтаж

Изолируйте открытые контакты от случайного прикосновения, влаги, металлической стружки и проводящей пыли. Оставьте место для проводов и вентиляции внутри корпуса.

Совместимые товары и альтернативы

Регулируемый DC-источник с панельным контролем

Для сборки небольшого регулируемого блока питания можно объединить DSN-VC288 с одним из понижающих преобразователей: XL1509 с выходом приблизительно 1,2–35 В и током до 2 А или MP4560 с выходом 3–16 В и током до 2 А. Перед подключением сверьте входное напряжение и допустимый режим выбранного преобразователя.

Измерение тока свыше 9,99 А

Для цепи с током до 50 А рассмотрите цифровой вольтметр-амперметр 100 В / 50 А с внешним шунтом. Это отдельный прибор с другой схемой токового подключения.

FAQ

Нужен ли внешний шунт?

Нет. Версия DSN-VC288 на 9,99 А имеет встроенный шунт; токовый тракт подключается толстыми проводами последовательно в минусовой провод.

Можно ли измерять напряжение свыше 30 В?

Да, до 99,9 В DC на измерительном входе. Сам индикатор при этом необходимо питать отдельным напряжением 4,5–30 В DC.

Измеряет ли модуль переменный ток?

Нет. DSN-VC288 предназначен для измерения постоянного напряжения и постоянного тока.

Может ли модуль автоматически ограничить ток или отключить нагрузку?

Нет. DSN-VC288 является индикатором; для ограничения тока, защиты или отключения необходимо отдельное устройство.

Что делать, если показания отличаются от мультиметра?

Проверьте полярность, отсутствие обходного пути мимо шунта и стабильность режима. После этого небольшими шагами скорректируйте V_ADJ или I_ADJ по контрольному мультиметру; не замыкайте сервисные площадки без точной инструкции для конкретной платы.

Документы и источники

D-SUN, DSN-VC288 Dual Display DC Voltmeter & Ammeter Instruction Manual — диапазоны, встроенный шунт 10-амперной версии, питание, рабочая температура и предупреждения относительно полярности и перенапряжения.

Характеристики

-Основные-

-Рабочее напряжение-

4,5–30 В DC

-Тип прибора-

панельный цифровой вольтметр-амперметр для цепей постоянного тока (DC)

-Максимальный ток потребления-

до 20 мА

-Дисплей-

двойной 3-разрядный LED; красный — напряжение, синий — ток

-Дополнительные-

-Диапазон рабочей температуры-

−10…+65 °C

-Точность-

напряжение: ±0,1 %; ток: ±1 %

-Дискретность измерения-

напряжение: 0,1 В; ток: 0,01 А

-Диапазон измерения/отображения напряжения-

0–99,9 В DC

-Диапазон измерения силы тока-

0–9,99 А DC

-Тип шунта-

встроенный, для диапазона до 9,99 А

-Способ монтажа-

панельный, фиксация пластиковыми защёлками

Отзывы

Рейтинг товара

Отзывов: 1

Юрий

26 сентября 2025 (11:00)

Всё просто прекрасно,отличный товар,то,что я искал,состояние вполне рабочее,калибровка параметров есть.Благодарю магазин за хорошую,профессиональную работу.

Достоинства товара:

Ток идеально точный,напряжение калибруется,аккуратные исполнение и монтаж.

–

Недостатки товара:

Нет

Отзыв полезен? 1

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.

Инструкция

⚡ Инструкция по подключению цифрового вольтметра-амперметра

100В/10А, встраиваемый с шунтом, для DIY-проектов и электроники

1. Идентификация компонентов и возможностей

    flowchart TD
      subgraph VoltAmpMeter["Цифровой вольтметр-амперметр 100В/10А"]
        direction TB

        Display["Двухцветный дисплей
(красный - напряжение)
(синий - ток)"]
        PCB["Печатная плата
с электронными компонентами"]
        ThickWires["Толстые провода
(амперметр)"]
        ThinWires["Тонкие провода
(вольтметр и питание)"]
      end

      subgraph ThinWires
        RedThin["Красный тонкий
(+) питание"]
        BlackThin["Чёрный тонкий
(-) питание"]
        YellowThin["Жёлтый тонкий
(+) измерение напряжения"]
      end

      subgraph ThickWires
        RedThick["Красный толстый
выход шунта (к нагрузке)"]
        BlackThick["Чёрный толстый
вход шунта (от источника)"]
      end

      classDef displayClass fill:#f96,stroke:#333,stroke-width:2px
      class Display displayClass

      classDef thinClass fill:#90EE90,stroke:#333,stroke-width:2px
      class ThinWires,RedThin,BlackThin,YellowThin thinClass

      classDef thickClass fill:#e1f5fe,stroke:#333,stroke-width:2px
      class ThickWires,RedThick,BlackThick thickClass

1.1. Функциональные возможности

Дисплей: Двухцветный LED-дисплей с отдельными индикаторами:
- Верхний (красные цифры): Отображает напряжение (В) от 0 до 100 Вольт
- Нижний (синие цифры): Отображает силу тока (А) от 0 до 10 Ампер
Диапазоны измерения:
- Напряжение (DC): 0-100 Вольт
- Сила тока (DC): 0-10 Ампер
Тип измеряемого тока: Только постоянный ток (DC)

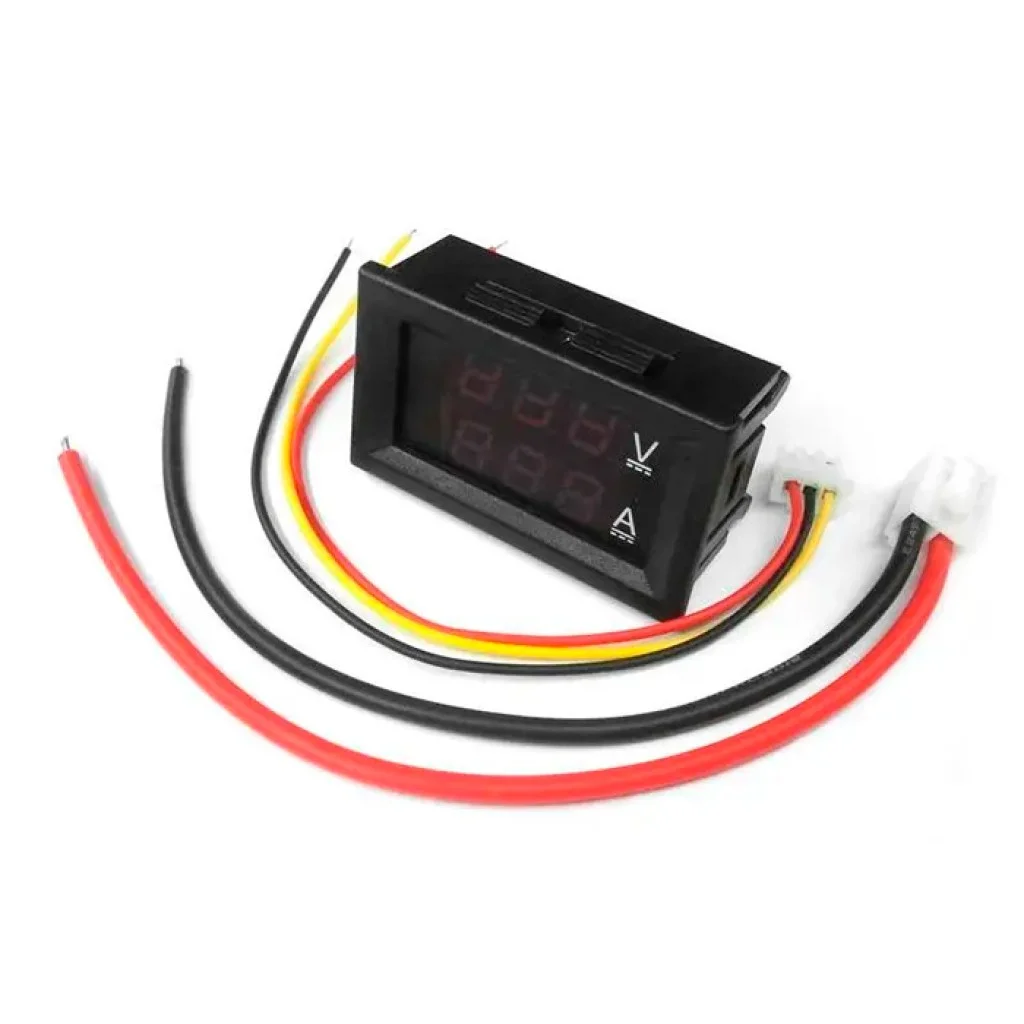

1.2. Разъёмы и провода

Разъём/Провод	Цвет	Назначение
Тонкие провода (трёхконтактный разъём)
Красный тонкий	Красный	Плюс (+) питания модуля
Чёрный тонкий	Чёрный	Минус (-) питания модуля (общий минус)
Жёлтый тонкий	Жёлтый	Вход для измерения напряжения (+)
Толстые провода (двухконтактный разъём)
Красный толстый	Красный	Выход с внутреннего шунта (к минусу (-) нагрузки)
Чёрный толстый	Чёрный	Вход на внутренний шунт (от минуса (-) источника питания)

Модуль требует собственного питания от 4.5 до 30 Вольт (DC) для работы дисплея и внутренней электроники. При напряжении ниже 4.5В модуль не включится, а при напряжении выше 30В модуль выйдет из строя!

2. Схемы подключения

В зависимости от напряжения измеряемой цепи существуют две основные схемы подключения модуля.

2.1. Схема 1: Измерение цепей с напряжением от 4.5 до 30 Вольт

В этой схеме модуль питается непосредственно от измеряемого источника.

    flowchart LR
      Batt["Источник питания
4.5-30В"] --> Load["Нагрузка
(потребитель)"]

      subgraph VoltAmp["Вольтметр-Амперметр"]
        direction TB
        RedThin["Красный тонкий
(+) питание"]
        YellowThin["Жёлтый тонкий
(+) измерение"]
        BlackThin["Чёрный тонкий
(-) питание"]
        RedThick["Красный толстый
выход шунта"]
        BlackThick["Чёрный толстый
вход шунта"]
      end

      Batt -- "Плюс (+)" --> RedThin
      Batt -- "Плюс (+)" --> YellowThin
      Batt -- "Плюс (+)" --> Load
      Batt -- "Минус (-)" --> BlackThin
      Batt -- "Минус (-)" --> BlackThick
      RedThick --> Load

      classDef sourceClass fill:#f96,stroke:#333,stroke-width:2px
      class Batt sourceClass

      classDef loadClass fill:#90EE90,stroke:#333,stroke-width:2px
      class Load loadClass

2.2. Схема 2: Измерение цепей с напряжением от 0 до 4.5В или от 30 до 100В

В этой схеме модуль требует дополнительного источника питания от 4.5 до 30В.

    flowchart LR
      Batt["Измеряемый
источник
0-4.5В или 30-100В"] --> Load["Нагрузка
(потребитель)"]
      PowerBatt["Отдельный источник
питания модуля
4.5-30В"]

      subgraph VoltAmp["Вольтметр-Амперметр"]
        direction TB
        RedThin["Красный тонкий
(+) питание"]
        YellowThin["Жёлтый тонкий
(+) измерение"]
        BlackThin["Чёрный тонкий
(-) питание"]
        RedThick["Красный толстый
выход шунта"]
        BlackThick["Чёрный толстый
вход шунта"]
      end

      PowerBatt -- "Плюс (+)" --> RedThin
      Batt -- "Плюс (+)" --> YellowThin
      Batt -- "Плюс (+)" --> Load
      PowerBatt -- "Минус (-)" --> BlackThin
      Batt -- "Минус (-)" --> BlackThick
      BlackThin -. "Общий минус" .-> BlackThick
      RedThick --> Load

      classDef sourceClass fill:#f96,stroke:#333,stroke-width:2px
      class Batt,PowerBatt sourceClass

      classDef loadClass fill:#90EE90,stroke:#333,stroke-width:2px
      class Load loadClass

В схеме 2 критически важно соединить минус (-) источника питания модуля с минусом (-) измеряемого источника! Без этого измерения будут некорректными.

3. Пошаговая инструкция по подключению

3.1. Подключение по Схеме 1 (Один источник 4.5-30В)

Убедитесь, что напряжение источника питания находится в диапазоне от 4.5 до 30 Вольт.
Отключите источник питания и отсоедините нагрузку.
Соедините провода следующим образом:
- Плюс (+) источника питания подключите к:
  - Красному тонкому проводу модуля (для питания модуля)
  - Жёлтому тонкому проводу модуля (для измерения напряжения)
  - Плюсовому (+) выводу нагрузки
- Минус (-) источника питания подключите к:
  - Чёрному тонкому проводу модуля (общий минус модуля)
  - Чёрному толстому проводу модуля (вход шунта амперметра)
- Минус (-) нагрузки подключите к:
  - Красному толстому проводу модуля (выход шунта амперметра)
Проверьте все соединения на надёжность.
Включите источник питания.
Модуль должен включиться и показать напряжение источника и ток нагрузки.

При использовании Схемы 1 красный и жёлтый тонкие провода соединяются вместе на плюсе источника, а чёрный тонкий и чёрный толстый соединяются вместе на минусе источника.

3.2. Подключение по Схеме 2 (Отдельный источник для модуля)

Убедитесь, что напряжение дополнительного источника для питания модуля находится в диапазоне от 4.5 до 30 Вольт.
Отключите оба источника питания и отсоедините нагрузку.
Соедините провода следующим образом:
- Плюс (+) дополнительного источника подключите к:
  - Красному тонкому проводу модуля (для питания модуля)
- Минус (-) дополнительного источника подключите к:
  - Чёрному тонкому проводу модуля (общий минус модуля)
  - Минусу (-) измеряемого источника (общий минус)
- Плюс (+) измеряемого источника подключите к:
  - Жёлтому тонкому проводу модуля (для измерения напряжения)
  - Плюсовому (+) выводу нагрузки
- Минус (-) измеряемого источника подключите к:
  - Чёрному толстому проводу модуля (вход шунта амперметра)
- Минус (-) нагрузки подключите к:
  - Красному толстому проводу модуля (выход шунта амперметра)
Проверьте все соединения на надёжность.
Сначала включите дополнительный источник для питания модуля.
После включения модуля включите измеряемый источник.
Модуль должен показать напряжение измеряемого источника и ток нагрузки.

При подключении по Схеме 2 важно сначала включить источник питания для модуля, а затем уже измеряемый источник. Это обеспечит правильную инициализацию модуля.

4. Особенности и рекомендации

4.1. Роль жёлтого провода

Жёлтый тонкий провод отвечает исключительно за измерение напряжения. Если его отсоединить, показатель напряжения станет 0.0, хотя модуль продолжит работать, если получает питание через красный тонкий провод.

4.2. Подключение амперметра

Толстые провода амперметра (шунт) всегда подключаются последовательно с нагрузкой. В приведённых схемах шунт включён в минусовой провод цепи, что является классическим подходом.

Для измерения токов, близких к максимальному значению (10А), убедитесь, что все соединения надёжны и используются провода соответствующего сечения. Ненадёжный контакт может привести к нагреву и некорректным измерениям.

4.3. Падение напряжения под нагрузкой

При подключении нагрузки напряжение источника может уменьшаться (проседать). Это нормальный эффект, который зависит от внутреннего сопротивления источника питания и мощности нагрузки, а не от самого вольтметра-амперметра.

4.4. Возможность калибровки

Модуль может требовать калибровки для точных показаний. Для этого сравните его показания с показаниями эталонного вольтметра и амперметра и, при необходимости, настройте точные значения.

4.5. Влияние шунта на измерения

Внутренний шунт амперметра имеет очень малое сопротивление, но он всё же может влиять на работу очень чувствительных схем. В большинстве случаев этим влиянием можно пренебречь.

Важное замечание: Мы приложили усилия, чтобы эта инструкция была точной и полезной. Однако эта инструкция предоставляется как справочный материал. Электронные компоненты могут иметь вариации, а схемы подключения зависят от конкретных условий и вашего оборудования. Эта информация предоставляется "как есть", без гарантий полноты или безошибочности. Настоятельно рекомендуем проверять спецификации вашего модуля (datasheet), сверяться с другими источниками и, при малейших сомнениях, обращаться к квалифицированным специалистам.

FAQ (частые вопросы)

?Почему существуют две разные схемы подключения этого ампервольтметра?

!Потому что сам модуль для своей работы требует питания в диапазоне 4.5V-30V. Если напряжение, которое вы измеряете, входит в этот диапазон, можно использовать более простую Схему 1 (питание от измеряемого источника). Если же измеряемое напряжение меньше 4.5V или больше 30V (но до 100V), необходимо использовать Схему 2 с отдельным источником питания для модуля.
?Почему в Схеме 1 тонкие красный и желтый провода соединяются вместе, а в Схеме 2 – раздельно?

!В Схеме 1 (4.5-30V) напряжение измеряемого источника достаточно для питания модуля. Поэтому красный (питание +) и желтый (измерение +) подключаются к одному и тому же плюсу. В Схеме 2 модуль питается от отдельного источника (красный/черный тонкие), а измеряется напряжение другого источника (желтый подключается к его плюсу).
?Что произойдет, если в Схеме 1 (питание от измеряемого источника) не подключить тонкий желтый провод?

!Модуль продолжит работать (так как питание идет через тонкие красный и черный), но показание напряжения на верхнем дисплее будет "0.0", потому что именно желтый провод отвечает за измерение потенциала плюса измеряемой цепи. Показание тока будет отображаться корректно (если подключена нагрузка).
?При подключении нагрузки показание напряжения на модуле уменьшилось. Означает ли это, что ампервольтметр неисправен?

!Нет, это нормальное явление. Падение напряжения происходит из-за внутреннего сопротивления самого источника питания и сопротивления проводов под нагрузкой (когда начинает течь ток). Ампервольтметр лишь отображает реальное напряжение в точке подключения. В видео это наблюдалось как при подключении LED-панели, так и двигателя.
?Какое подключение является критически важным при использовании Схемы 2 (с отдельным питанием модуля)?

!Абсолютно необходимо соединить между собой минус (-) источника питания модуля и минус (-) измеряемого источника. Это создает общую точку отсчета ("землю") для корректного измерения как напряжения (через желтый провод), так и тока (через толстые провода). Без этого соединения показания будут некорректными или отсутствовать.
?Могу ли я с помощью Схемы 1 (без отдельного питания) измерить напряжение, например, 50 Вольт?

!Нет, не можете. Схема 1 предполагает питание модуля от измеряемого источника, а напряжение питания модуля не должно превышать 30 Вольт. Подача 50 Вольт на тонкий красный провод (питание) выведет модуль из строя. Для измерения напряжений выше 30V (до 100V) необходимо использовать Схему 2 с отдельным питанием 4.5-30V.
?Почему для измерения тока используются толстые провода, и как они подключаются?

!Ток измеряется путем пропускания его через внутреннее сопротивление (шунт) амперметра. Чтобы это сопротивление было минимальным и не вносило значительных искажений в цепь, а также чтобы выдержать ток до 10А, используются толстые провода. Амперметр всегда включается последовательно с нагрузкой (в разрыв цепи, обычно минусового провода).

Вольтметр-амперметр цифровой 100V 10A встраиваемый с шунтом

Кратко о DSN-VC288

Ключевые характеристики

Подробное описание и особенности

Одновременный контроль двух параметров

Измерение тока через встроенный шунт

Отдельные пределы измерения и питания

Корректировка показаний

Подойдёт / не подойдёт

Подойдёт

Не подойдёт

Примеры применения

Подключение

Обесточьте цепь

Включите токовый тракт в минусовой провод

Подключите питание и измерительный вход

Выберите схему в соответствии с напряжением цепи

Проверьте показания

Ограничения и безопасность

Не подавайте свыше 30 В на питание модуля

Не подключайте к сети 230 В AC

9,99 А — верхний предел измерения

Индикатор не защищает нагрузку

Защитите монтаж

Совместимые товары и альтернативы

FAQ

Нужен ли внешний шунт?

Можно ли измерять напряжение свыше 30 В?

Измеряет ли модуль переменный ток?

Может ли модуль автоматически ограничить ток или отключить нагрузку?

Что делать, если показания отличаются от мультиметра?

Документы и источники

⚡ Инструкция по подключению цифрового вольтметра-амперметра

1. Идентификация компонентов и возможностей

1.1. Функциональные возможности

1.2. Разъёмы и провода

2. Схемы подключения

2.1. Схема 1: Измерение цепей с напряжением от 4.5 до 30 Вольт

2.2. Схема 2: Измерение цепей с напряжением от 0 до 4.5В или от 30 до 100В

3. Пошаговая инструкция по подключению

3.1. Подключение по Схеме 1 (Один источник 4.5-30В)

3.2. Подключение по Схеме 2 (Отдельный источник для модуля)

4. Особенности и рекомендации

4.1. Роль жёлтого провода

4.2. Подключение амперметра

4.3. Падение напряжения под нагрузкой

4.4. Возможность калибровки

4.5. Влияние шунта на измерения

FAQ (частые вопросы)

?Почему существуют две разные схемы подключения этого ампервольтметра?

?Почему в Схеме 1 тонкие красный и желтый провода соединяются вместе, а в Схеме 2 – раздельно?

?Что произойдет, если в Схеме 1 (питание от измеряемого источника) не подключить тонкий желтый провод?

?При подключении нагрузки показание напряжения на модуле уменьшилось. Означает ли это, что ампервольтметр неисправен?

?Какое подключение является критически важным при использовании Схемы 2 (с отдельным питанием модуля)?

?Могу ли я с помощью Схемы 1 (без отдельного питания) измерить напряжение, например, 50 Вольт?

?Почему для измерения тока используются толстые провода, и как они подключаются?

Продовжимо солов'їною?
