Кратко о XL1509

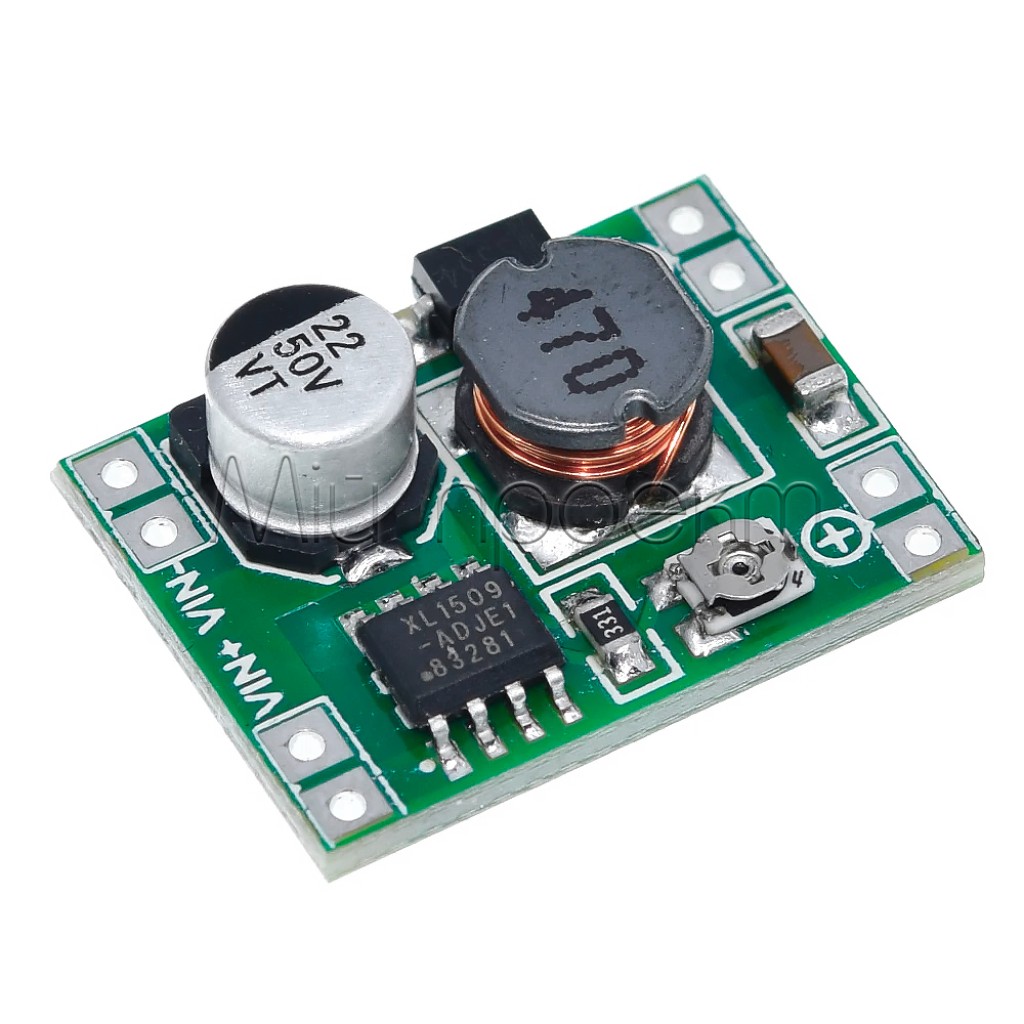

XL1509 — компактный регулируемый понижающий DC-DC модуль для получения более низкого стабилизированного напряжения от источника постоянного тока 5–40 В. Выход настраивается приблизительно от 1,2 до 35 В потенциометром.
Модуль работает только на понижение: входное напряжение должно быть выше требуемого выходного с запасом для стабилизации. Максимальный ток составляет 2 А, но для продолжительной стабильной работы без выраженной просадки напряжения целесообразно ориентироваться на нагрузку до 1 А и контролировать нагрев.
Ключевые характеристики
- Тип преобразования
- понижающий DC-DC, buck / step-down
- Контроллер
- XL1509, регулируемая версия модуля
- Входное напряжение
- 5–40 В DC
- Выходное напряжение
- приблизительно 1,2–35 В DC, плавная регулировка
- Максимальный выходной ток
- до 2 А; это верхнее значение, а не универсальный продолжительный режим
- Рекомендуемая нагрузка
- до 1 А для стабильной продолжительной работы; допустимый режим зависит от соотношения напряжений и охлаждения
- Эффективность
- до 96 %; фактическое значение зависит от входного и выходного напряжения и тока
- Частота преобразования
- 150 кГц для контроллера XL1509[1]
- Регулировка
- подстроечным потенциометром

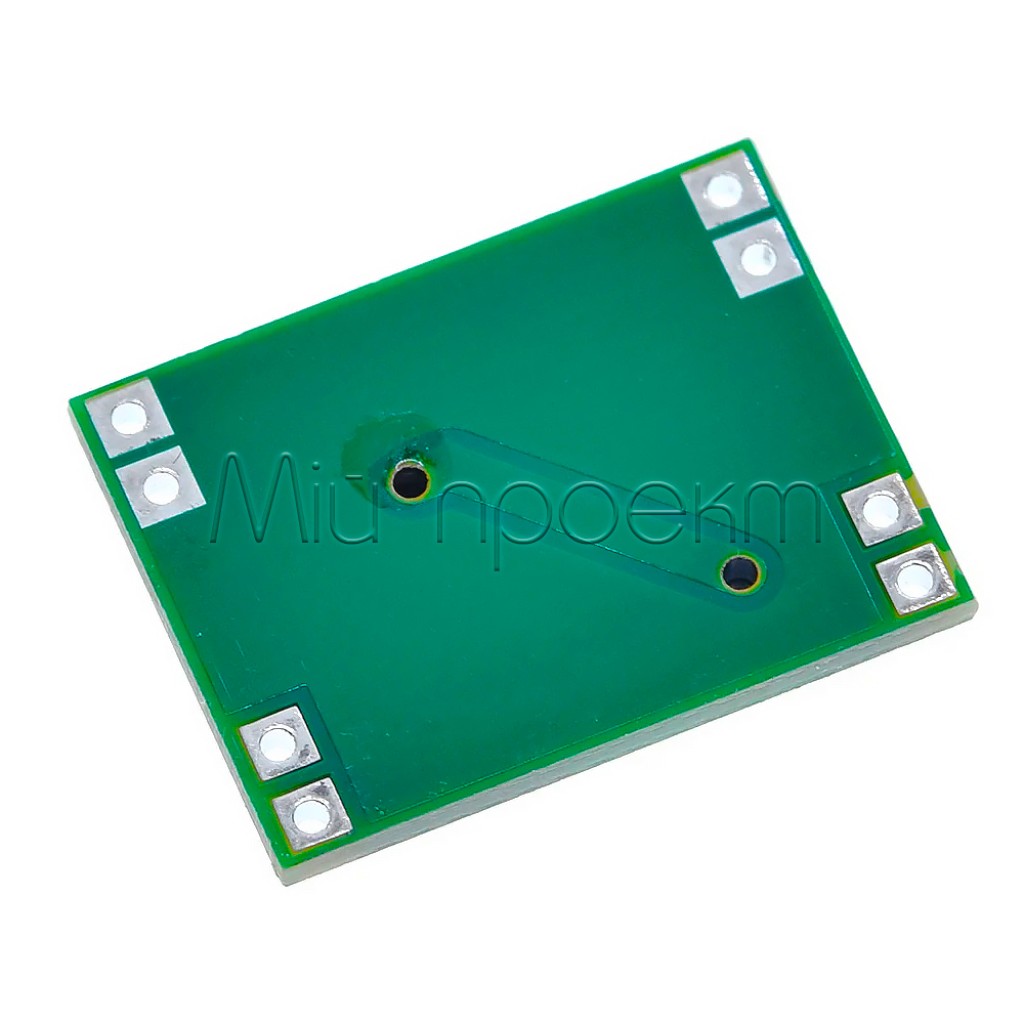

- Контакты
- вход VIN+/VIN−, выход VOUT+/VOUT−

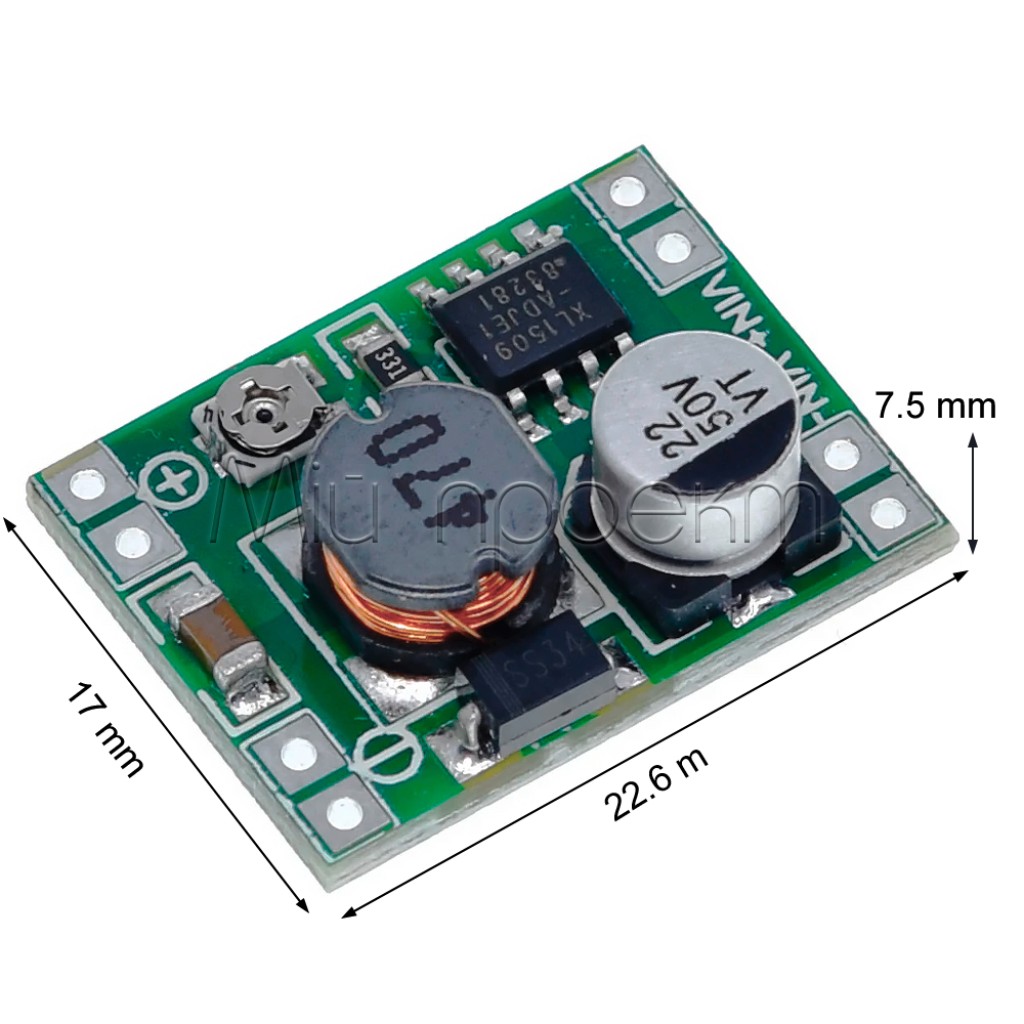

- Размеры модуля
- 22,6 × 17 × 7,5 мм
Подробное описание и особенности
Понижение напряжения и необходимый запас
XL1509 преобразует более высокое постоянное напряжение в более низкое. Контроллеру необходим минимальный перепад между входом и выходом около 1,5 В, а под нагрузкой практический запас может быть больше.[1] Поэтому верхний предел 35 В доступен только при достаточно высоком входном напряжении, а от источника 5 В модуль не сможет стабильно сформировать 5 В на выходе.
Настройка выхода
Потенциометр изменяет выходное напряжение, но не задаёт отдельный предел тока. Положение регулятора само по себе не показывает установленное значение, поэтому выход сначала проверяют мультиметром без подключённого потребителя. После добавления нагрузки напряжение следует измерить повторно.
Ток, потери и нагрев
Допустимый продолжительный ток определяется разницей между входным и выходным напряжением, температурой воздуха, вентиляцией, монтажом и сечением проводников. Значительный перепад напряжения или приближение к максимальному току увеличивает нагрев. Если выход проседает или плата заметно нагревается, нагрузку необходимо уменьшить.
Встроенные функции контроллера
Контроллер XL1509 имеет ограничение тока и тепловое отключение.[1] Эти функции помогают силовой части реагировать на перегрузку, но не заменяют правильный выбор рабочего тока, внешнюю защиту источника или предварительную настройку безопасного напряжения для потребителя.
Подойдёт / не подойдёт
Подойдёт
- для получения 5 В от 12-вольтового DC-источника для совместимого контроллера, датчиков или периферии;
- для формирования вспомогательной шины 12 В от источника 24 В;
- для питания небольших электронных узлов с известными напряжением и потреблением;
- для компактных DIY-устройств, где требуется ручное изменение выходного напряжения;
- для нагрузок со стабилизацией по напряжению, если их ток и пусковое потребление укладываются в проверенный режим.
Не подойдёт
- когда выходное напряжение должно быть выше входного;
- для стабилизации без достаточного запаса между входным и выходным напряжением;
- для гарантированной непрерывной работы с током 2 А без оценки просадки и нагрева;
- в качестве зарядного контроллера аккумулятора или драйвера, требующего настраиваемого ограничения тока;
- когда необходимы встроенный дисплей, готовые винтовые клеммы или лабораторная регулировка тока.
Примеры применения
Питание 5-вольтовой электроники от 12 В
Настройте 5 В без нагрузки, проверьте выход мультиметром и только после этого подключайте контроллер, сенсорный узел или другую совместимую электронику.
Вспомогательная шина 12 В от источника 24 В
Модуль может питать маломощный 12-вольтовый узел автоматики, реле или индикатор, если рабочий и пусковой ток не превышают безопасный режим платы.
Регулируемый канал для макетирования
XL1509 можно использовать как компактный узел питания при сборке прототипа. Напряжение контролируют внешним прибором, а нагрузку подключают после настройки.
Питание LED-ленты с известным напряжением
Плата подходит для отрезка ленты или LED-модуля со стабилизацией по напряжению в пределах допустимого тока. Для отдельных мощных светодиодов необходим соответствующий драйвер постоянного тока.
Подключение и первый запуск
Проверьте требуемый режим
Убедитесь, что источник выдаёт 5–40 В DC, требуемое выходное напряжение ниже входного с запасом, а нагрузка не требует отдельной регулировки тока.
Подключите источник без нагрузки
Обесточьте схему, подключите плюс и минус источника к VIN+ и VIN−. Не путайте вход с выходом и проверьте полярность перед включением.
Настройте выход
Подключите мультиметр к VOUT+ и VOUT− и небольшими шагами вращайте потенциометр до получения требуемого напряжения.
Проверьте работу под нагрузкой
Снова обесточьте модуль, подключите потребитель к VOUT+ и VOUT−, подайте питание и проконтролируйте напряжение и нагрев. При просадке выхода или чрезмерной температуре уменьшите ток.
Альтернативы и совместимые товары
- Для постоянной индикации выхода можно добавить 0,28-дюймовый цифровой вольтметр. Если необходим более крупный модуль с готовыми клеммами и встроенной индикацией, рассмотрите LM2596S с вольтметром.
- Для большего запаса по току доступны два варианта XL4015: модуль с регулировкой напряжения до 5 А или модуль с регулировкой напряжения и тока CC/CV. Перед выбором сверьте рабочие диапазоны и требования к охлаждению.
- Когда напряжение необходимо повышать, а не понижать, подойдёт повышающий преобразователь XH-M411 с вольтметром.
Ограничения и безопасность
Настройте выход до подключения устройства
Неизвестное или завышенное выходное напряжение может повредить контроллер, датчик или другую нагрузку. Сначала установите требуемое значение без потребителя и проверьте его мультиметром.
Не путайте полярность и контакты
Ошибочное подключение VIN/VOUT или плюса и минуса может повредить модуль, источник или нагрузку. Изменяйте соединения только после отключения питания.
Не подключайте к сети 230 В
Модуль предназначен только для постоянного напряжения до 40 В. Он не является сетевым блоком питания и не обеспечивает безопасной изоляции от сети переменного тока.
Не используйте 2 А как гарантированный продолжительный режим
Для продолжительной стабильной работы целесообразно ориентироваться на ток до 1 А. При большей нагрузке проверяйте просадку напряжения и температуру; при необходимости уменьшите ток или выберите более мощный преобразователь.
Защитите открытую плату
После настройки установите модуль так, чтобы он не соприкасался с металлическими деталями, влагой или токопроводящей пылью. В закрытом корпусе оставьте пространство для вентиляции.
FAQ
Может ли XL1509 повышать напряжение?
Нет. XL1509 является понижающим buck-модулем, поэтому выходное напряжение должно быть ниже фактического входного напряжения.
Можно ли получить 5 В от источника 5 В?
Стабильный выход 5 В от входа 5 В не предусмотрен: преобразователю необходим запас между входом и выходом. Для получения 5 В на выходе используйте источник с достаточно высоким напряжением.
Можно ли постоянно нагружать модуль током 2 А?
2 А — максимальное значение. Для продолжительной стабильной работы целесообразно ориентироваться на ток до 1 А и проверять напряжение и температуру в реальной системе.
Подходит ли модуль для зарядки аккумулятора?
Не в качестве самостоятельного зарядного контроллера. Потенциометр регулирует напряжение, но модуль не позволяет отдельно задать необходимый зарядный ток или алгоритм для конкретной химии аккумулятора.
Документы и источники
- XLSEMI, XL1509 — 2A 150KHz 40V Buck DC to DC Converter, Rev. 2.6 — частота переключения контроллера, минимальный перепад между входом и выходом и встроенные функции ограничения тока и теплового отключения.
