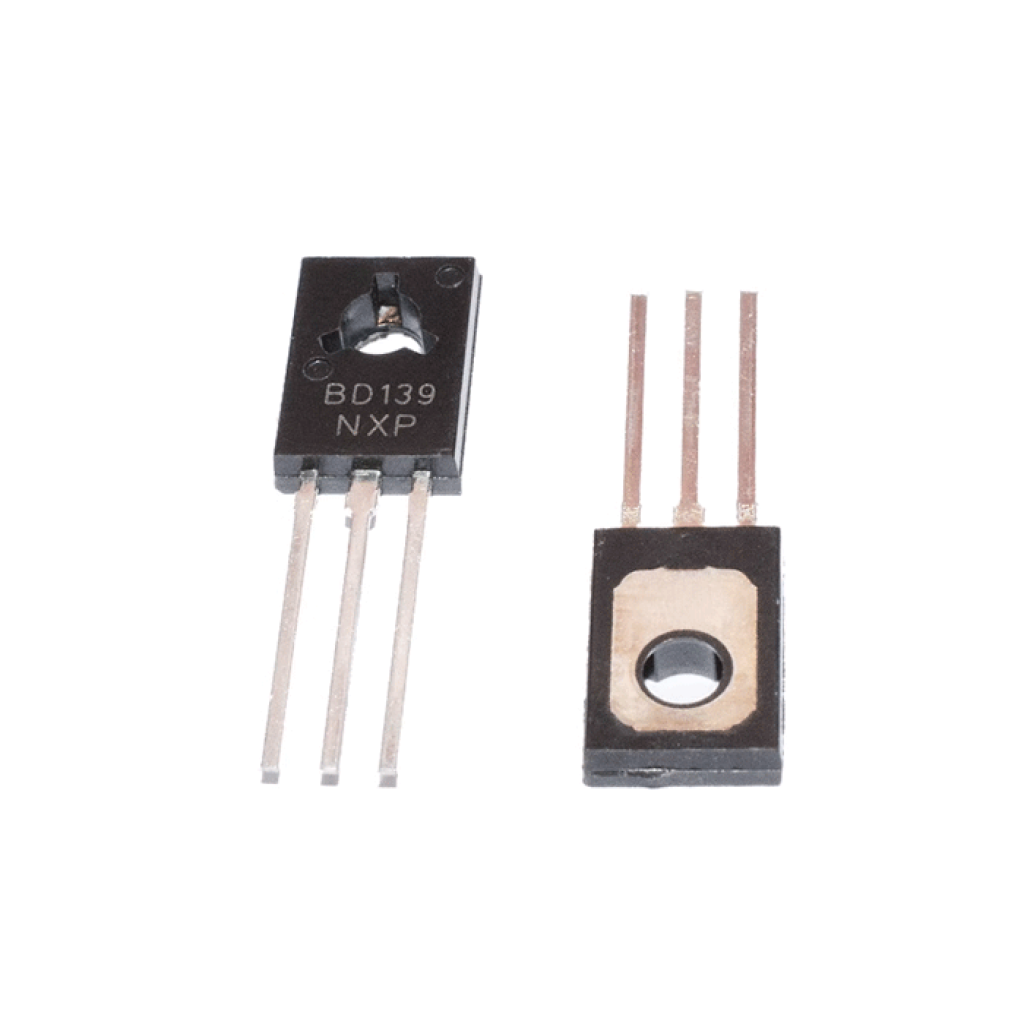

Транзистор NPN биполярный BD139 (100V 1.5A 8W) корпус TO-126

Страна-производитель: Китай Код товара: 5555
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Транзистор NPN биполярный BD139 (100V 1.5A 8W) корпус TO-126
Есть в наличии
Код товара: 5555
5.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Максимальное напряжение:100 В
Максимальный ток:1.5 А
Полярность:NPN
Тип корпуса:TO-126
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Транзистор NPN биполярный BD139 (100V 1.5A 8W) корпус TO-126
Код товара: 5555
5.00 грн
Описание

BD139 Транзистор NPN TO-225 (Case 77-09)

Силовой биполярный NPN-транзистор для аудиоусилителей и драйверных каскадов, с минимальным напряжением коллектор-эмиттер 80 В и током коллектора до 1.5 А.

Основные преимущества

Средняя мощность и надежность

Рассеиваемая мощность до 12.5 Вт при TC=25°C и рабочий диапазон температур от −55°C до +150°C обеспечивают стабильную работу в силовых каскадах.

Высокое напряжение и ток

BVCEO минимум 80 В, VCBO 100 В и IC до 1.5 А — достаточно для большинства аудио и общепромышленных применений.

Хорошая управляемость

Коэффициент усиления по току hFE 40–250 (при IC=0.15 А, VCE=2 В) и низкое VCE(sat) ≤ 0.5 В при IC=0.5 А, IB=50 мА.

Совместимость в паре

Работает в комплементарных или квази‑комплементарных схемах; комплементарные PNP — BD136/BD138/BD140.

Ключевые характеристики

Полярность:NPN
Корпус:TO-225, Case 77-09
BVCEO (мин.):80 В
VCBO (макс.):100 В
VEBO (макс.):5 В
IC (макс.):1.5 А
VCE(sat) (макс.):0.5 В @ IC=0.5 А, IB=0.05 А
VBE(on) (макс.):1.0 В @ IC=0.5 А, VCE=2 В
hFE (при условиях):40–250 @ IC=0.15 А, VCE=2 В
Рассеиваемая мощность:12.5 Вт @ TC=25°C; 1.25 Вт @ TA=25°C
Тепловое сопротивление:RθJC = 10 °C/Вт; RθJA = 100 °C/Вт
Диапазон температур:−55…+150 °C
Комплементарность:BD135/BD137/BD139 ↔ BD136/BD138/BD140
Соответствие RoHS/без галогенов:Pb‑Free, Halogen Free/BFR Free

Детальные технические параметры

  • Назначение: аудиоусилители и драйверы в комплементарных/квази‑комплементарных схемах.
  • Максимальный ток базы IB: 0.5 А.
  • Выводы (Style 1, TO‑225): 1 — Эмиттер; 2/4 — Коллектор; 3 — База.
  • Графики: SOA для активной области, зависимости hFE и VCE(sat) от IC, Cib/Cob при f=1 МГц.
  • Маркировка серии: BD1xxG (xx = 35/37/39), обозначение года/недели (Y, WW).
  • Примечание по мощности: для достижения 12.5 Вт требуется тепловывод к корпусу (TC=25°C).
Примечание: параметры основаны на документации onsemi для BD139G. Источник: onsemi Datasheet (PDF).

Основные области применения

  • Драйверные каскады аудиоусилителей.
  • Узлы общего назначения усиления и коммутации.
  • Квази‑комплементарные выходные ступени с PNP‑парой.

Совместимые обозначения и альтернативы

Семейство включает BD135 (45 В), BD137 (60 В) и BD139 (80 В); PNP-комплементарные — BD136/BD138/BD140 для построения комплементарных пар.

Вопросы‑ответы (FAQ)

Каков реальный предел напряжения между коллектором и эмиттером?

Минимально поддерживаемое BVCEO составляет 80 В (при IC=30 мА, IB=0).

Какой мощности можно достичь без радиатора?

Без радиатора (TA=25°C) допустимая мощность 1.25 Вт; для 12.5 Вт требуется отвод тепла к корпусу (TC=25°C).

Каково насыщение коллектор‑эмиттер в рабочем режиме?

VCE(sat) не превышает 0.5 В при IC=0.5 А и IB=0.05 А.
