J5019 Повышающий преобразователь с модулем заряда li-ion аккумулятора

Есть в наличии

Код товара: 1315

42.00 грн

Нашли дешевле?

-Входное напряжение-:4.5 - 8 В

-Выходное напряжение-:4.3 - 27 В

-Максимальный ток заряда-:1 А

-Максимальный ток разряда-:2 А

-Тип разъема-:microUSB

-Защита-:от перезаряда

-Размеры-: 33.5 x 23.5 x 4.5 мм

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

J5019 Повышающий преобразователь с модулем заряда li-ion аккумулятора

Код товара: 1315

42.00 грн

Описание

🔌 Повышающий DC-DC преобразователь J5019 с функцией зарядки аккумуляторов

Компактный модуль для повышения напряжения от 4.3V до 27V с встроенным контроллером заряда

Общее описание

Повышающий DC-DC преобразователь J5019 – многофункциональный электронный модуль, сочетающий в себе мощный Step-Up конвертер и контроллер заряда для литиевых аккумуляторов. Эта компактная плата позволяет преобразовывать низкое входное напряжение (от 4.5V до 8V) в стабильное, регулируемое выходное напряжение до 27V, обеспечивая питание для ваших проектов. Модуль оснащен Micro-USB разъемом для удобной зарядки литий-ионных и литий-полимерных аккумуляторов с током до 1A, а также имеет встроенную защиту от перезаряда. Благодаря высокой эффективности преобразования и широкому диапазону регулирования выходного напряжения, этот преобразователь станет идеальным решением для портативных устройств, электронных проектов и различных самодельных конструкций, которые требуют надежного источника питания повышенного напряжения.

✅ Технические преимущества:

• Широкий диапазон входного напряжения – модуль стабильно работает при входном напряжении от 4.5V до 8V, что позволяет использовать различные источники питания, включая частично разряженные литиевые аккумуляторы, батареи типа AA/AAA или маломощные солнечные панели
• Регулируемое выходное напряжение – плавная настройка выходного напряжения в диапазоне от 4.3V до 27V с помощью многооборотного прецизионного потенциометра, что обеспечивает точную подстройку под требования вашего оборудования
• Встроенный контроллер заряда – оснащен качественным контроллером заряда для литиевых аккумуляторов с максимальным током заряда до 1A и автоматической защитой от перезаряда при достижении 4.2V

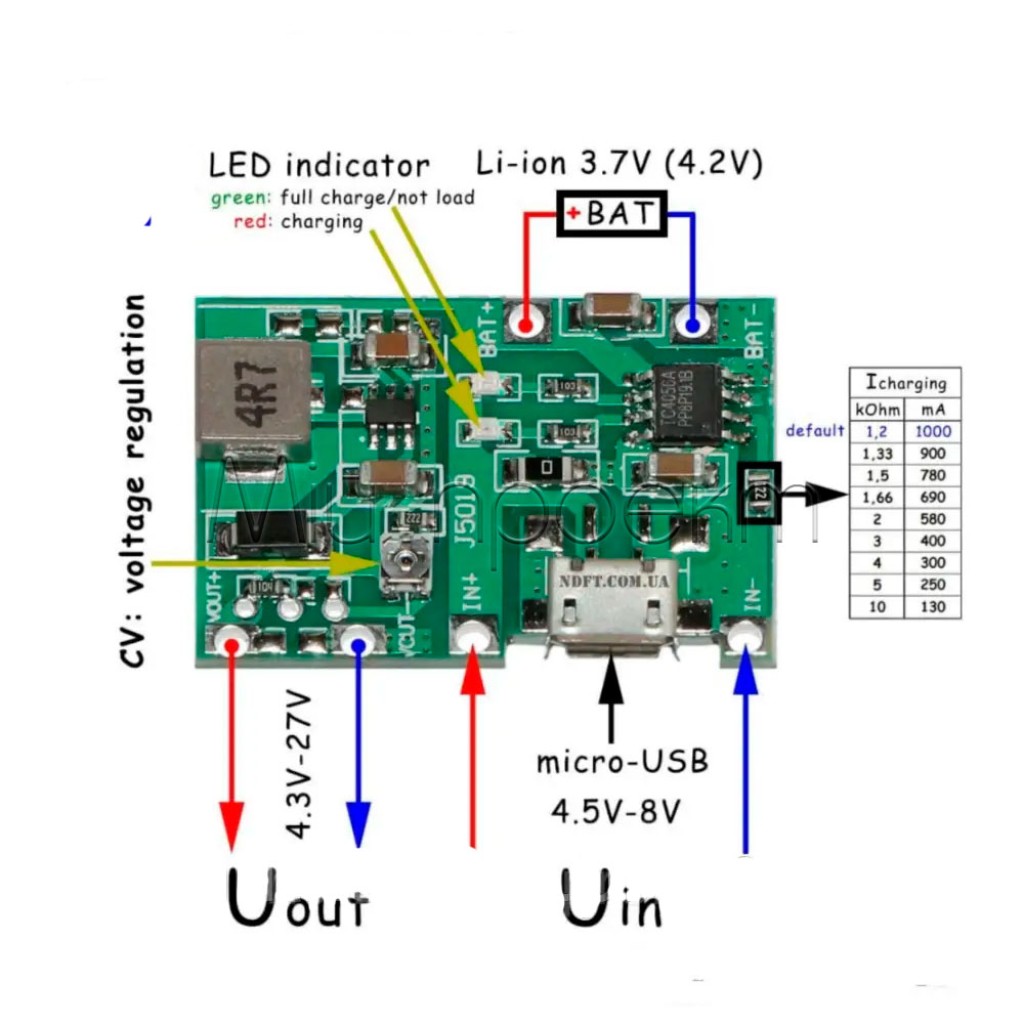

• Светодиодная индикация – визуальный контроль процесса зарядки аккумулятора и его состояния с помощью двух светодиодов: красный мигает во время зарядки, зеленый светится при полном заряде аккумулятора
• Компактные размеры – плата имеет размеры всего 3.3 см x 2.3 см x 0.45 см, что позволяет интегрировать ее даже в небольшие устройства и проекты с ограниченным пространством
• Высокая стабильность выходного напряжения – преобразователь поддерживает стабильное выходное напряжение даже при снижении входного напряжения, что особенно важно для чувствительных к перепадам напряжения устройств

🔧 Идеальное решение для:

Портативные зарядные устройства

LED-освещение

Проекты Arduino и Raspberry Pi

Мобильная электроника

Радиоуправляемые модели

IoT-устройства

Солнечные зарядные системы

Аудиоусилители

💡 Широкие возможности применения:

Портативные зарядные устройства (powerbank) – создайте свой собственный powerbank с регулируемым выходным напряжением для зарядки различных устройств. Подключите литиевый аккумулятор к контактам BAT+/BAT-, настройте необходимое выходное напряжение на VOUT+/VOUT- и получите портативный источник питания, который можно заряжать через Micro-USB.
Системы LED-освещения – модуль идеально подходит для питания светодиодных лент и панелей, требующих стабильного напряжения 12V или 24V, при этом источником питания может быть компактный литиевый аккумулятор. Создавайте мобильные системы освещения для кемпинга, аварийного освещения или декоративной подсветки.
Электронные DIY проекты – обеспечьте стабильное напряжение для микроконтроллеров, датчиков и других электронных компонентов в ваших проектах. Особенно полезно для проектов, требующих различных уровней напряжения от одного источника питания, например, 5V для микроконтроллера и 12V для исполнительных устройств.
Мобильные аудиосистемы – питайте компактные аудиоусилители класса D от литиевого аккумулятора, получая на выходе стабильное напряжение 9V или 12V для оптимальной производительности. Плата позволит вам создать портативную акустическую систему с возможностью зарядки через USB.
Альтернативные источники энергии – используйте модуль для преобразования напряжения от маломощных солнечных панелей (с напряжением от 4.5V) в стабильное выходное напряжение для питания устройств или зарядки аккумуляторов. Плата обеспечит необходимую стабилизацию даже при изменяющихся условиях освещения солнечной панели.

📦 Детальные технические характеристики:

Маркировка модуля: J5019
Тип преобразователя: Повышающий (Step-Up / Boost)
Физические характеристики:

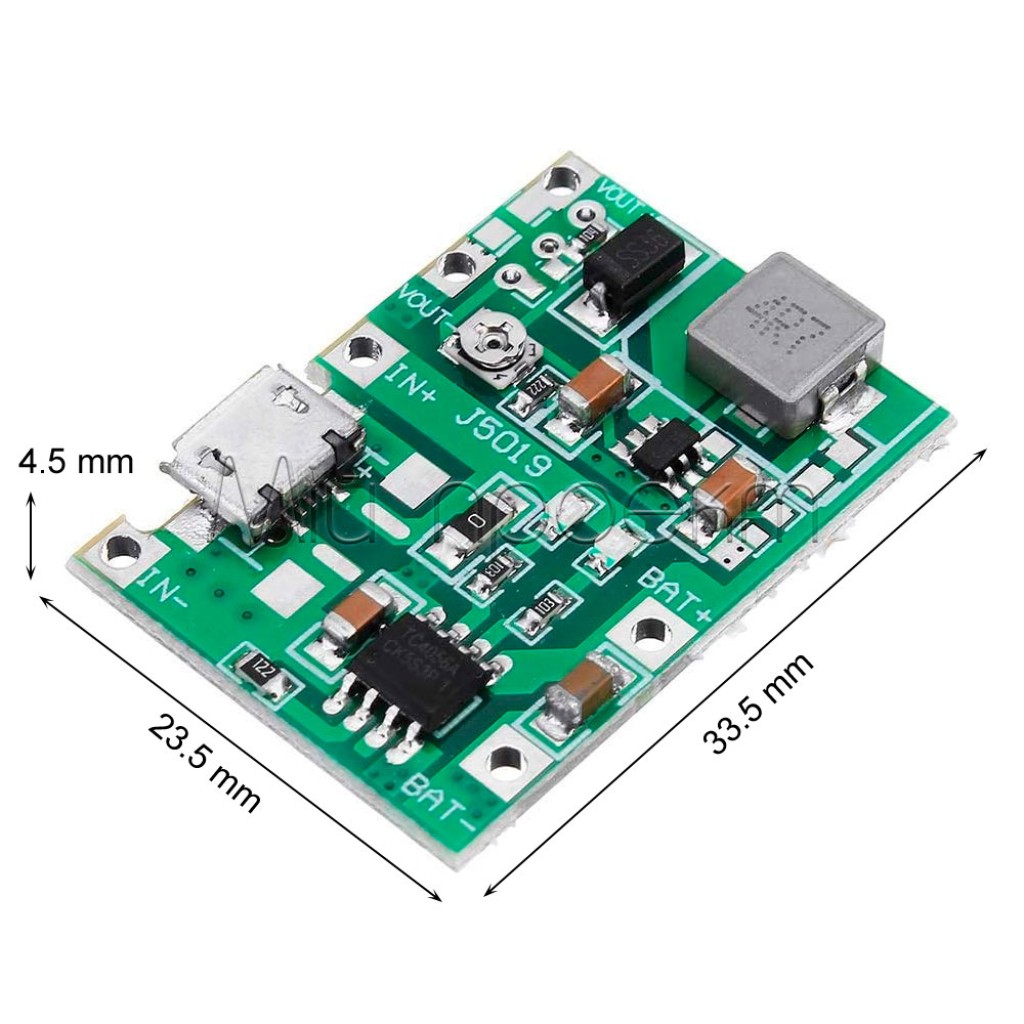

- Размеры: 3.3 см x 2.3 см x 0.45 см
- Вес: примерно 10 г
Входное напряжение:
- Рекомендуемое: 4.5V - 8V DC
Выходное напряжение:
- Регулируемое: 4.3V - 27V DC
- Метод регулирования: многооборотный потенциометр
Токовые характеристики:
- Максимальный ток заряда: 1A
- Максимальный ток нагрузки: до 2A (зависит от входного напряжения и теплового режима)
Характеристики зарядки аккумулятора:
- Тип поддерживаемых аккумуляторов: Li-ion, Li-Po (3.7V номинально)
- Напряжение окончания зарядки: 4.2V
- Защита от перезаряда: Да
- Защита от переразряда: Нет (требуется дополнительная плата защиты)

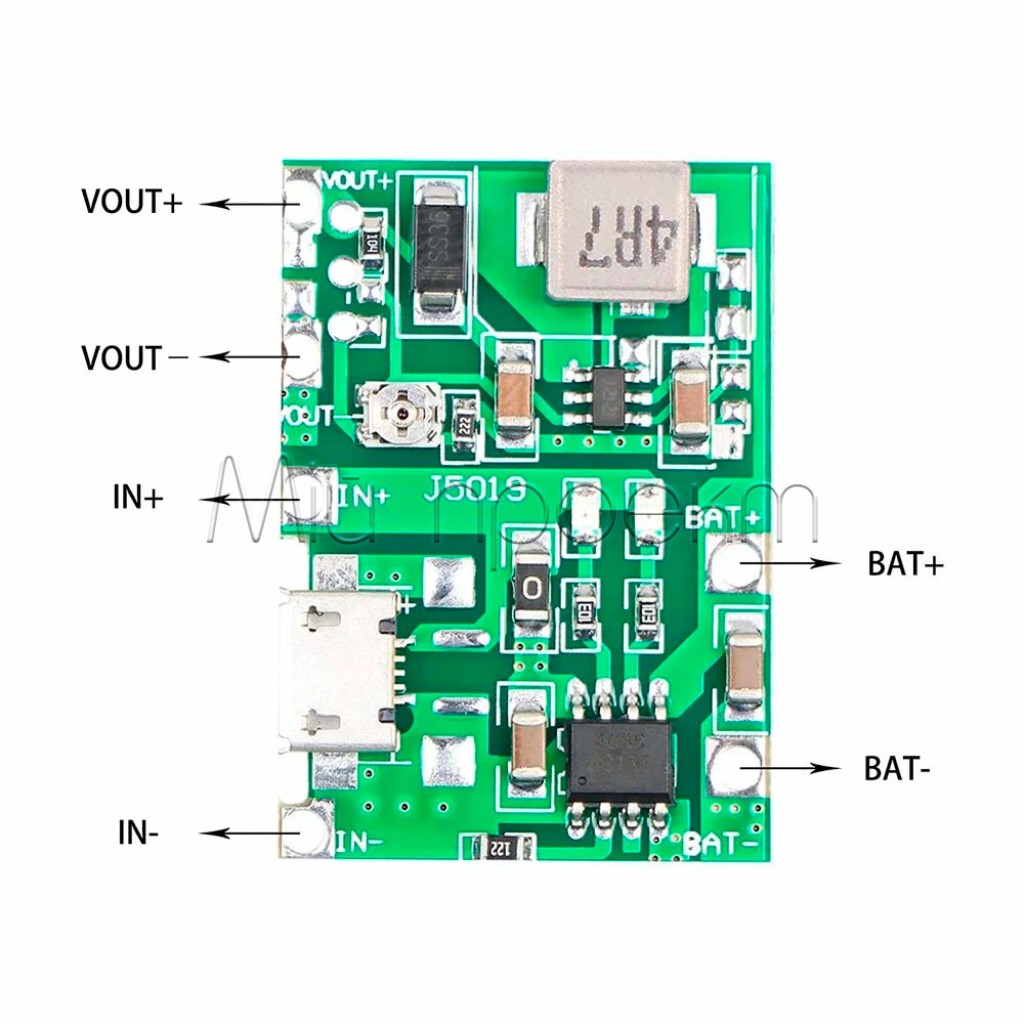

Интерфейсы:
- Вход питания: Micro-USB или контактные площадки IN+/IN-
- Подключение аккумулятора: контактные площадки BAT+/BAT-
- Выход: контактные площадки VOUT+/VOUT-
Компоненты:
- Контроллер заряда: TC4056A
- Дроссель: 4.7 мкГн (маркировка "4R7")
- Светодиодные индикаторы: красный (процесс зарядки), зеленый/синий (завершение зарядки)
Эффективность преобразования: до 90% (зависит от нагрузки и разницы между входным и выходным напряжением)
Рабочая температура: -10°C до +50°C

⚠️ Важные аспекты использования:

Отсутствие защиты от переразряда – модуль не имеет встроенной защиты от глубокого разряда литиевых аккумуляторов. При использовании с Li-ion или Li-Po аккумуляторами без собственной платы защиты обязательно установите дополнительную плату BMS или внешний контроллер разряда, чтобы предотвратить повреждение аккумулятора.
Тепловой режим работы – при высоких токах нагрузки (близко к максимальным 2A) компоненты платы могут нагреваться. Обеспечьте надлежащую вентиляцию и не размещайте модуль рядом с термочувствительными компонентами. При необходимости использования на высоких мощностях рекомендуется установить дополнительное охлаждение.
Настройка выходного напряжения – регулирование потенциометра следует проводить аккуратно, используя подходящую отвертку. Рекомендуется настраивать выходное напряжение с помощью мультиметра для достижения точного значения. Избегайте резких поворотов потенциометра, особенно под нагрузкой.
Выбор аккумулятора – для эффективной работы модуля рекомендуется использовать качественные литиевые аккумуляторы с достаточной емкостью и токоотдачей. Убедитесь, что аккумулятор способен выдавать необходимый ток для вашей нагрузки, учитывая, что повышение напряжения приводит к увеличению потребления тока от аккумулятора.
Минимальное входное напряжение – рекомендуется обеспечить входное напряжение не ниже 4.5V. Это особенно важно при необходимости выдавать высокие выходные напряжения или значительные токи нагрузки.

Повышающий DC-DC преобразователь J5019 с функцией зарядки – это универсальный инструмент для ваших электронных проектов, позволяющий получить стабильное выходное напряжение от аккумулятора или другого источника питания. Обеспечьте свои устройства надежным и регулируемым источником питания уже сегодня!
