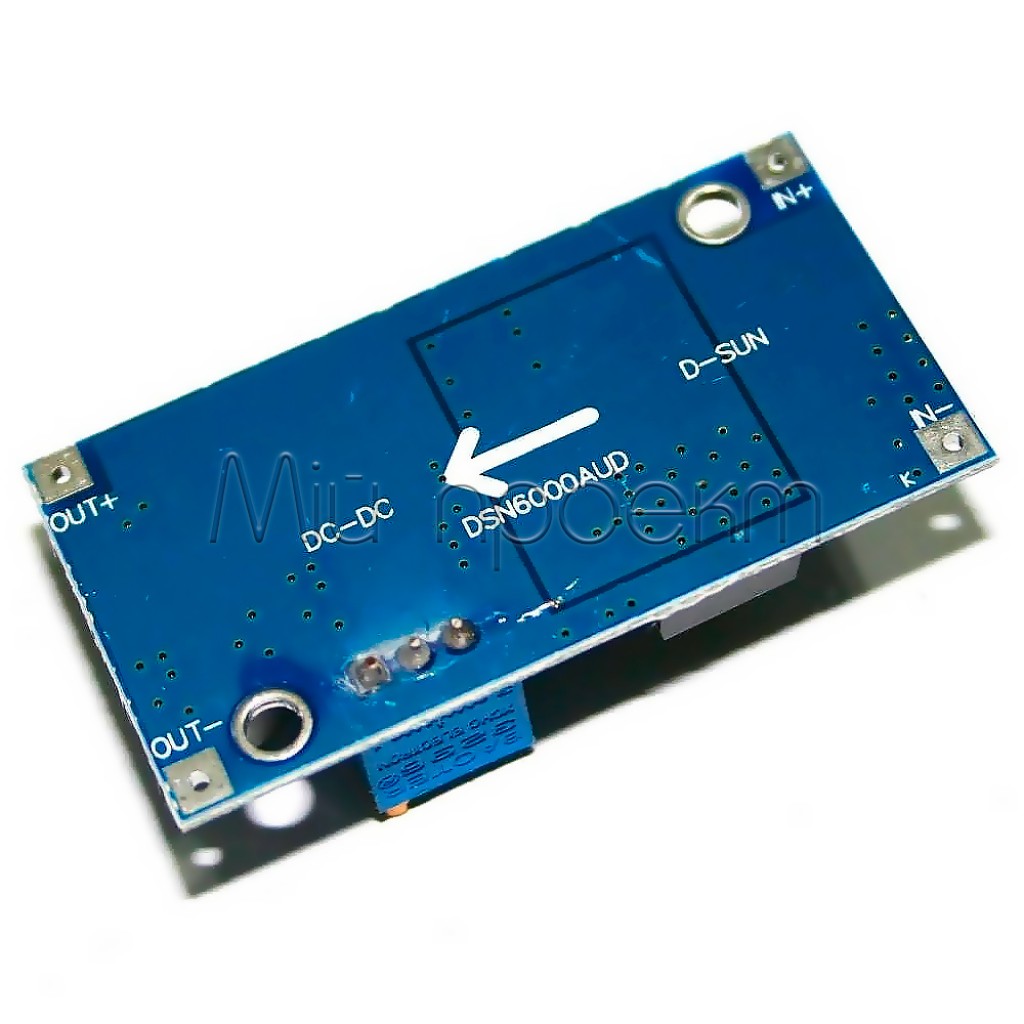

Коротко о DSN6000AUD
DSN6000AUD — регулируемый неизолированный DC-DC преобразователь, способный как повышать, так и понижать напряжение. Он полезен, когда напряжение источника меняется и может быть выше или ниже требуемого выходного.
Выход настраивается потенциометром в пределах 1,25–35 В. При проектировании питания следует закладывать вход 5–32 В DC, мощность до 15 Вт и обязательно проверять напряжение мультиметром до подключения потребителя. Обозначение 3 А не означает непрерывные 3 А при любом соотношении входного и выходного напряжения.
Ключевые характеристики
- Тип
- регулируемый неизолированный buck-boost DC-DC
- Входное напряжение
- для расчёта 5–32 В DC; работу ниже 5 В следует проверять на конкретном экземпляре
- Выходное напряжение
- 1,25–35 В DC, регулируемое
- Мощность
- до 15 Вт при надлежащем тепловом режиме
- Ток
- до 3 А как предельный режим; для длительной работы ориентируйтесь не более чем на 2 А в благоприятных условиях и всегда соблюдайте ограничение по мощности
- КПД
- до 94% в благоприятном режиме; фактическое значение зависит от напряжений и нагрузки
- Частота преобразования
- 400 кГц
- Регулировка
- подстроечный потенциометр на плате
- Размеры

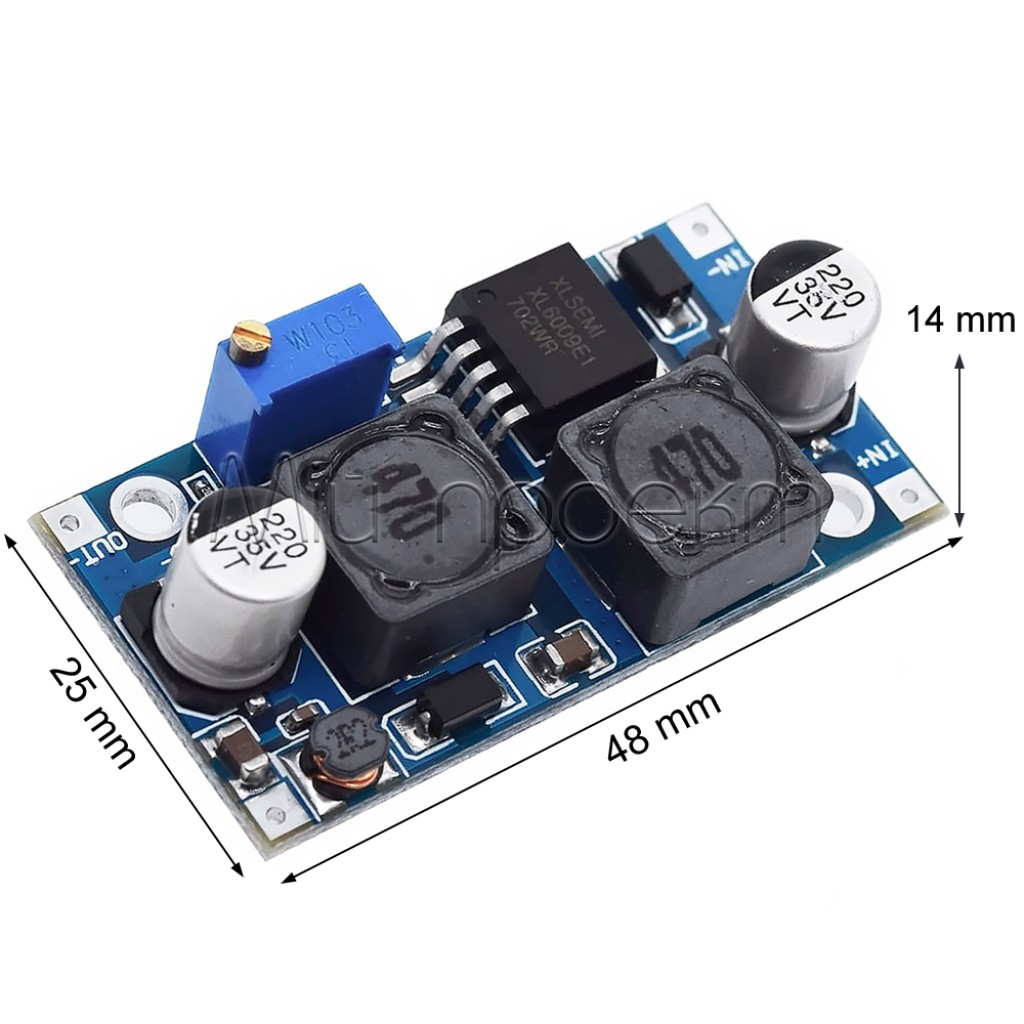

- 48 × 25 × 14 мм
Подробное описание и особенности
Когда нужны повышение и понижение
Обычный boost-модуль работает только на повышение, а buck-модуль — только на понижение. DSN6000AUD поддерживает оба направления преобразования, поэтому может удерживать настроенное выходное напряжение, когда входное становится выше или ниже него. Это удобно для аккумуляторных и бортовых систем, но только в пределах допустимых напряжений, мощности и температуры.
Что на самом деле означает ток 3 А
Доступный выходной ток зависит от выходной мощности, КПД, входного напряжения и коэффициента преобразования. Например, при значительном повышении напряжения входной ток будет заметно больше выходного. Поэтому режим выбирают по мощности до 15 Вт, оставляют запас и контролируют просадку напряжения и нагрев, а не рассчитывают на постоянные 3 А во всём диапазоне.
Контроллер и ограничения готовой платы

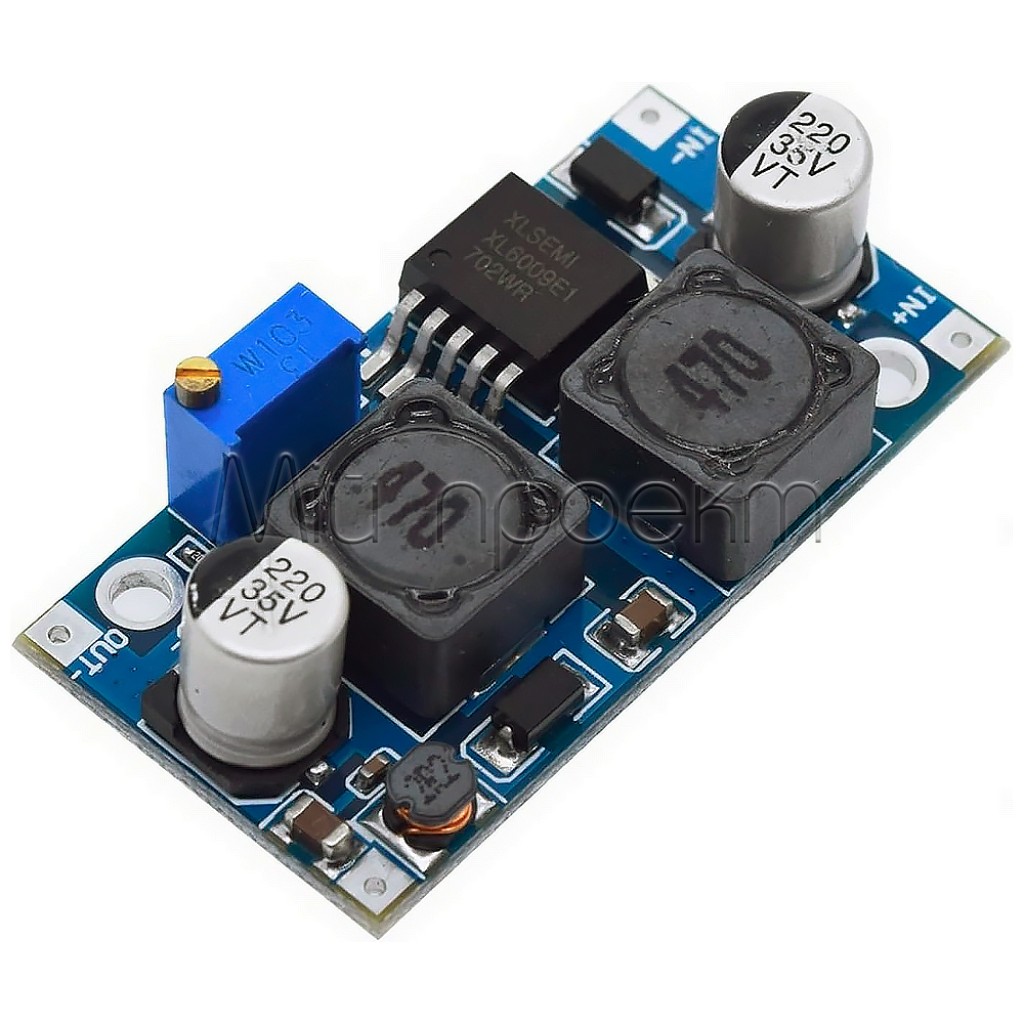

Контроллер XL6009E1 рассчитан на топологии boost и SEPIC buck-boost и работает на частоте 400 кГц.[1] Указанный в документации контроллера ток ключа не является гарантированным выходным током готового модуля: практический предел также определяют дроссели, диоды, дорожки, клеммы и охлаждение этой платы.
Подойдёт / не подойдёт
Подойдёт
- для получения регулируемого DC-напряжения, когда вход может быть как выше, так и ниже выхода;
- для маломощной автоматики, контроллеров, датчиков и релейных узлов с известными напряжением и потреблением;
- для питания устройств от аккумуляторной сборки 2S/3S, если батарея имеет собственную совместимую защиту;
- для стендовых и учебных проектов с контролем мультиметром и запасом по мощности;
- для LED-лент или модулей, рассчитанных на питание постоянным напряжением.
Не подойдёт
- для гарантированных непрерывных 3 А независимо от входного и выходного напряжения;
- для прямого питания от одного Li-ion элемента 3,0–4,2 В без отдельно подтверждённого запуска ниже 5 В;
- для зарядки аккумуляторов без специализированного зарядного контроллера;
- для мощных светодиодов, которым нужен стабилизированный ток, а не только напряжение;
- для гальванически изолированного питания или оборудования, чувствительного к импульсным помехам, без дополнительной фильтрации и проверки.
Примеры применения
Модуль можно настроить на 12 В для нагрузки небольшой мощности, когда напряжение совместимого DC-источника меняется по обе стороны от 12 В. Необходимо проверить предельные режимы источника и потребителя.
DSN6000AUD может формировать требуемую шину питания для электронного узла, если суммарное постоянное и пиковое потребление укладывается в мощность модуля, а уровень пульсаций приемлем для нагрузки.
Преобразователь удобен для отладки DC-устройств с разными напряжениями. Это не полноценный лабораторный блок питания: необходимы отдельные измерения, ограничение тока источника и защита проводки.
Подключение и первый запуск
Проверьте исходные данные
Сверьте допустимое напряжение и максимальное потребление нагрузки. Убедитесь, что источник выдаёт 5–32 В DC и имеет достаточный запас мощности.
Подключите вход
При отключённом питании подсоедините источник к входным клеммам с соблюдением полярности. Для первого запуска желательно использовать источник с ограничением тока.
Настройте выход без нагрузки
Подайте питание и, контролируя OUT мультиметром, медленно установите нужное напряжение потенциометром. Не подключайте потребителя, пока значение не проверено.
Проверьте работу под нагрузкой
Подключите потребителя, повторно измерьте выходное напряжение, входной ток и нагрев. Если напряжение проседает или температура быстро растёт, уменьшите нагрузку либо коэффициент преобразования.
Ограничения и безопасность
Не перепутайте полярность
Ошибка на клеммах IN или OUT может повредить модуль и нагрузку. Подключайте провода только по маркировке платы, а для аккумуляторного или другого мощного источника устанавливайте внешний предохранитель, подобранный под проводку и рабочий ток.
Сначала настройте напряжение
Положение потенциометра при получении может не соответствовать требуемому выходу. Всегда измеряйте напряжение без подключённого потребителя: завышенное значение способно повредить электронику сразу после включения.
Не полагайтесь на обозначение 3 А
Ограничение тока и термическое отключение контроллера не заменяют правильного расчёта. Не превышайте 15 Вт, оставляйте запас и прекращайте работу, если клеммы, провода или силовые компоненты чрезмерно нагреваются.
Учитывайте неизолированную схему
Между входом и выходом нет гальванической изоляции. Не используйте модуль там, где требуется безопасное разделение цепей или работа непосредственно с сетью переменного тока.
Аккумулятору нужна собственная защита
DSN6000AUD не является зарядным контроллером и не должен отвечать за отключение батареи при разряде. Для аккумуляторного источника требуется совместимая BMS или другая защита в соответствии с химией и количеством ячеек.
Альтернативы для других условий
Если выход всегда должен быть выше входа и достаточно небольшой нагрузки, рассмотрите регулируемый повышающий модуль XL6009.
Для источника свыше 32 В, выхода 5–20 В и тока до 0,8 А более подходящим может быть понижающий преобразователь XL7015; в его карточке рекомендован консервативный вход до 40 В.
Если нужна значительно большая мощность и выход всегда выше входа, обратите внимание на повышающий DC-DC 250W с регулировкой CV/CC; он требует отдельного теплового расчёта и охлаждения.
FAQ
Может ли DSN6000AUD удерживать 12 В, если вход меняется выше и ниже 12 В?
Да, именно для такого режима нужен buck-boost преобразователь. Источник и нагрузка должны оставаться в допустимых пределах, а выход необходимо проверить в крайних режимах напряжения и тока.
Можно ли постоянно получать 3 А?
Не следует рассчитывать на непрерывные 3 А во всём диапазоне. Ограничивайте режим мощностью до 15 Вт, для длительной работы планируйте до 2 А только при благоприятном соотношении напряжений и контролируйте температуру.
Будет ли модуль работать от одного Li-ion аккумулятора?
Стабильный запуск от одного элемента 3,0–4,2 В не следует закладывать в проект, поскольку консервативная нижняя рабочая граница составляет 5 В. Нужен преобразователь, специально рассчитанный на такой источник.
Можно ли заряжать аккумулятор через этот модуль?
Нет. Регулировка выходного напряжения не заменяет алгоритм зарядки, контроль тока, завершение заряда и защиту, необходимые для конкретной химии аккумулятора.
Документы и источники
- XLSEMI, XL6009 400KHz 60V 4A Switching Current Boost / Buck-Boost / Inverting DC/DC Converter, Rev. 1.1 — топологии контроллера, рабочий вход 5–32 В, частота 400 кГц, термическое отключение и ограничение тока; эти данные описывают микросхему, но не гарантируют характеристики готовой платы.
