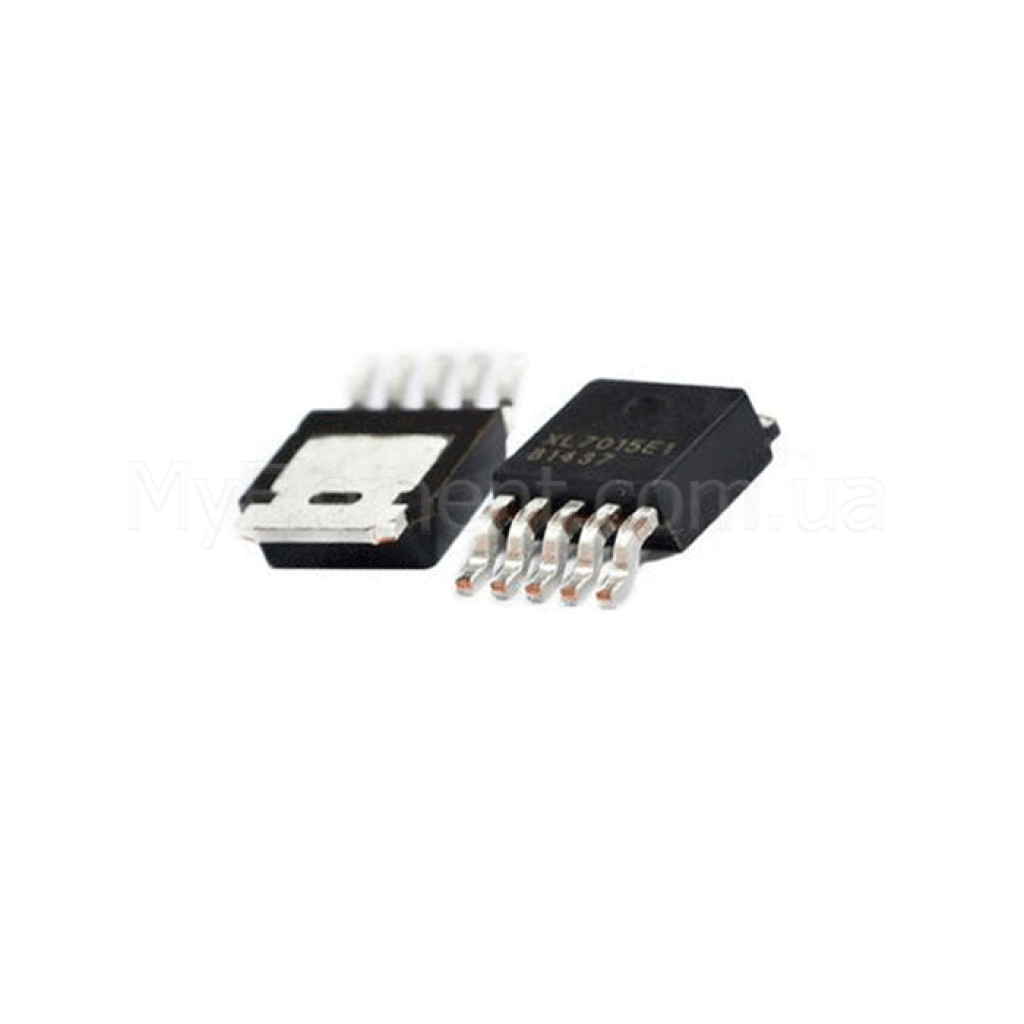

Микросхема XL7015E1 (SMD) корпус TO252-5 (0.8A 80V)

Страна-производитель: Китай Код товара: 5436
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Микросхема XL7015E1 (SMD) корпус TO252-5 (0.8A 80V)
Есть в наличии
Код товара: 5436
21.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Входное напряжение:5 - 80 В
Выходное напряжение:1.25 - 20 В
Количество контактов:5
Способ монтажа:SMD
Тип корпуса:TO252-5
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Микросхема XL7015E1 (SMD) корпус TO252-5 (0.8A 80V)
Код товара: 5436
21.00 грн
Описание

XL7015E1 TO252-5

Регулируемый понижающий (buck) контроллер постоянного напряжения на 150 кГц с рабочим диапазоном входа 5–80 В, выходом 1.25–20 В и максимальным током до 0.8 А, со встроенными защитами.

Основные преимущества

Широкий вход 5–80 В

Поддерживает высоковольтные источники питания, сохраняя стабильность при переменных условиях.

Простая настройка выхода

Регулировка 1.25–20 В через делитель FB; опорное 1.25 В (±2%).

Встроенные защиты

Ограничение тока, тепловая защита, защита от КЗ с понижением частоты до ≈45 кГц.

Эффективность до 85–86%

Типовые значения по данным измерений в даташите при средних нагрузках.

Ключевые характеристики

ТипПонижающий (buck) DC/DC преобразователь, ШИМ 150 кГц
Диапазон входного напряжения (рабочий)5 – 80 В
Выходное напряжение1.25 – 20 В (регулируемое)
Максимальный выходной ток0.8 А (рекомендовано: до 0.6 А @ 5 В out, 48 В in; до 0.4 А @ 15 В out, 48 В in)
Частота коммутации150 кГц тип. (120–180 кГц)
Максимальный рабочий коэффициент заполнения100%
Минимальный “dropout”≈1 В
Опорное напряжение (FB)1.25 В тип. (1.225–1.275 В)
Предельный ток переключателя≈1 А
Ток потребления без нагрузки≈5 мА тип.
Ток в выключенном состоянии (EN High)≈85–200 µА
Пороги входа ENON <≈0.8 В, OFF >≈1.6 В
Потери насыщения ключа≈0.87 В @ 0.5 А (тип.)
КПД (пример)до ≈86% @ Vin=36 В, Vout=15 В, Iout=0.4 А
Абс. макс. входное напряжение85 В
Рабочая температура кристалла (TJ)−40…+125 °C
Тепловое сопротивление RθJA≈50 °C/Вт (TO252‑5, без радиатора, свободный воздух)
Защита ESD (HBM)>3 кВ
КорпусTO252‑5 (SMD, 5 выводов)

Детальные технические параметры

  • Внутренняя компенсация и фиксированный осциллятор 150 кГц для упрощения схемы.
  • Линейное регулирование коэффициента заполнения 0–100%.
  • Функция отключения через вывод EN (TTL-совместимые уровни).
  • Снижение частоты до ≈45 кГц при коротком замыкании для уменьшения потерь.
  • Рекомендуемые предельные токи: до 0.6 А (5 В/48 В) и 0.4 А (15 В/48 В).
  • Встроенный высоковольтный силовой транзистор; ограничение тока ≈1 А.
  • Опорное напряжение FB 1.25 В тип. с точностью около ±2%.
  • Абсолютные пределы: Vin до 85 В; TJ макс. 150 °C.
Примечание: параметры основаны на документации XLSEMI для XL7015E1. Источник: XLSEMI Datasheet (PDF).

Основные области применения

  • Источники питания контроллеров электровелосипедов (E‑bike).
  • Телекоммуникационное и сетевое оборудование.

Совместимые обозначения и альтернативы

Маркировка на изделии: XL7015E1 (суффикс E1 означает бессвинцовое исполнение серии XL7015). Официально задекларированных полных взаимозамен в том же корпусе в даташите не приведено; подбор альтернатив выполняйте только по идентичным электрическим параметрам и разводке платы.

Вопросы-ответы (FAQ)

Каков реальный диапазон входного напряжения?

Рабочий диапазон составляет 5–80 В; абсолютный максимум для вывода Vin — 85 В.

Как отключить микросхему?

Подайте высокий уровень на вывод EN (>≈1.6 В) — регулятор отключается; при EN <≈0.8 В он включен.

Какие ограничения по току и частоте при авариях?

Внутреннее ограничение тока переключателя ≈1 А; при коротком замыкании частота автоматически снижается приблизительно до 45 кГц для уменьшения потерь.
