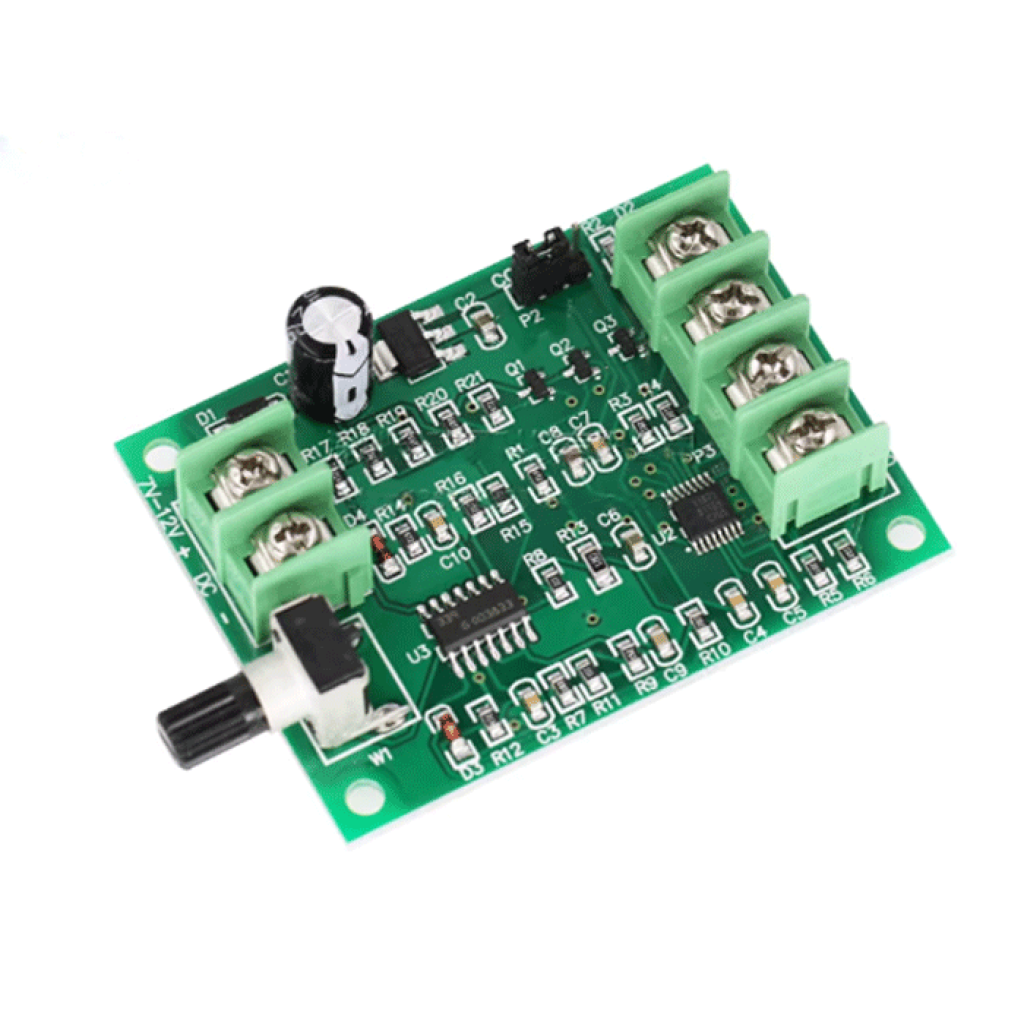

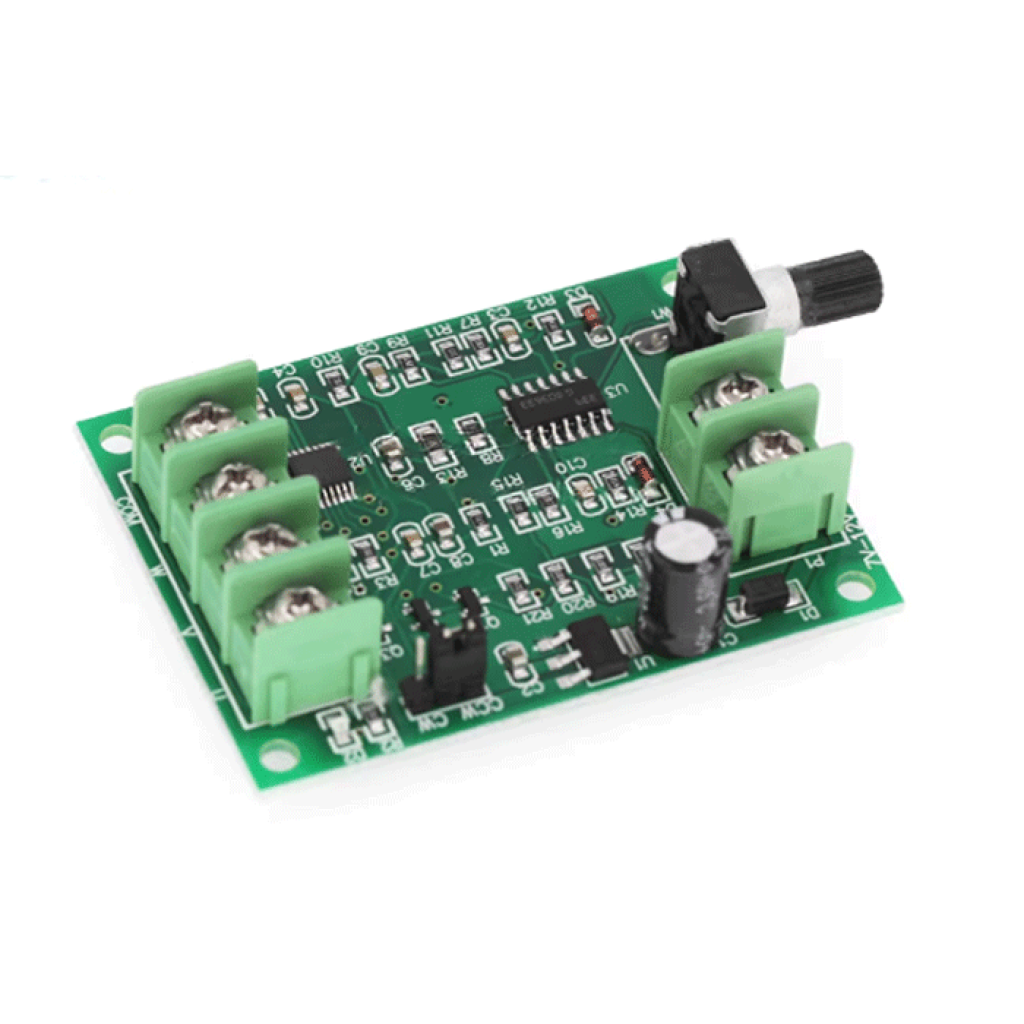

XR-103 Плата драйвера бесщеточного двигателя постоянного тока

Name: XR-103 Плата драйвера бесщеточного двигателя постоянного тока
Brand: Китай
Price: 155.00 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 1693

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

XR-103 Плата драйвера бесщеточного двигателя постоянного тока

Есть в наличии

Код товара: 1693

155.00 грн

Нашли дешевле?

-Рабочее напряжение-:7 - 12 В

-Рабочий ток-:≤ 1.2 A

-Защита-:Защита от обратного напряжения, защита от перегрузки по току, защита от короткого замыкания

-Размеры-:64 х 47 х 15 мм

-Диапазон регулировки скорости-:0 - 100 %

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

XR-103 Плата драйвера бесщеточного двигателя постоянного тока

Код товара: 1693

155.00 грн

Описание

🔌 Плата драйвера для микро бесщеточных двигателей постоянного тока

Напряжение 7-12V, ток до 1.2A, регулировка скорости 0-100%, защита от перегрузок

Общее описание

Плата драйвера для микро бесщеточных двигателей постоянного тока – это компактное и надежное решение для управления сенсорными бесщеточными двигателями, такими как те, что используются в жестких дисках (HDD) или оптических приводах (CD-ROM). Эта плата работает в диапазоне напряжения 7-12V, обеспечивая плавную регулировку скорости от 0% до 100% с помощью встроенного потенциометра. Она оснащена многоуровневой защитой: от обратной полярности, превышения тока, короткого замыкания и неправильного подключения, что предотвращает повреждение как платы, так и двигателя даже при ошибках пользователя. Максимальная скорость вращения может достигать 10 000 об/мин, в зависимости от напряжения питания. Этот драйвер автоматически распознает 3-проводные или 4-проводные двигатели, делая его универсальным для DIY-проектов, таких как мини-вентиляторы, мешалки или спиннеры из переработанных компонентов. Благодаря компактным размерам и простоте использования, плата идеально подходит для энтузиастов электроники, разработчиков прототипов и хоббиистов, которые ищут надежное и недорогое решение для управления малыми BLDC-двигателями без датчиков Холла.

✅ Технические преимущества:

• Многоуровневая защита – плата оснащена защитой от обратной полярности, превышения тока и короткого замыкания, что предотвращает повреждение при ошибках подключения или перегрузках. Это делает её надежной для начинающих, позволяя безопасно экспериментировать без риска сжечь двигатель или компоненты. Пользователь может легко восстановить работу после активации защиты, просто перезапустив питание.
• Плавная регулировка скорости – встроенный потенциометр позволяет настраивать скорость от 0% до 100%, обеспечивая точный контроль оборотов. Это идеально для применений, где нужна переменная скорость, например, в вентиляторах или мешалках. Максимальная скорость до 10 000 об/мин достигается при 12V, что делает плату гибкой для разных проектов.
• Универсальная совместимость – автоматически распознает 3-проводные и 4-проводные сенсорные BLDC-двигатели, без необходимости в датчиках Холла. Это упрощает подключение двигателей из HDD или CD-ROM, позволяя использовать переработанные компоненты. Для 4-проводных двигателей COM-провод опциональный, что добавляет гибкости в конфигурациях.
• Компактность и простота – размеры платы около 1-2 дюймов с винтовыми клеммами для легкого подключения. Встроенный LED-индикатор питания сигнализирует о готовности к работе. Это делает её идеальной для портативных проектов и быстрого прототипирования в электронике.
• Эффективное управление – использует back-EMF для коммутации, обеспечивая стабильную работу без дополнительных сенсоров. Ток до 1.2A подходит для малых двигателей с потреблением 0.5-1A. Это оптимизирует энергоэффективность в низкомощных применениях.

🔧 Идеальное решение для:

DIY-вентиляторов

Мини-мешалок

Спиннеров из HDD

Прототипов электроники

Робототехники

Переработанных CD-ROM

Малых механических систем

Экспериментальных устройств

💡 Широкие возможности применения:

DIY-вентиляторы и охлаждение – используйте плату для создания компактных вентиляторов из двигателей HDD, регулируя скорость для оптимального охлаждения электроники. В конфигурации с 12V питанием достигается высокая эффективность, а защита от перегрузок обеспечивает безопасность при длительной работе. Это идеально для самодельных ПК или серверов, где нужен тихий и регулируемый поток воздуха.
Мини-мешалки и агитаторы – подключайте двигатель для создания устройств смешивания жидкостей в лабораториях или хобби-проектах, с плавным контролем скорости для точного процесса. Автоматическое распознавание проводов упрощает сборку, а низкое потребление тока позволяет питание от батарей. Преимуществом является устойчивость к блокировкам ротора без повреждений.
Спиннеры и демонстрационные модели – превратите старые двигатели из оптических приводов в спиннеры для визуальных эффектов или образовательных демонстраций. Регулировка скорости позволяет создавать разные эффекты, а компактность платы делает её удобной для интеграции в малые устройства. Защита от неправильного подключения облегчает тестирование.
Робототехника и прототипы – интегрируйте в движущиеся части роботов или прототипы, где нужен точный контроль BLDC-двигателей без сенсоров. Диапазон напряжения 7-12V совместим с разными источниками питания, а быстрое восстановление после защиты обеспечивает надежность в динамических тестах. Это расширяет возможности для энтузиастов в создании автономных систем.
Экспериментальные механические системы – применяйте для тестирования малых механизмов, таких как конвейеры или вращающиеся платформы, с использованием переработанных компонентов. Потенциометр позволяет динамическую настройку, а LED-индикатор упрощает диагностику. Преимуществом является толерантность к ошибкам, что делает плату подходящей для учебных целей.

📦 Детальные технические характеристики:

Напряжение питания: DC 7-12V
Рабочий ток: ≤1.2A
Диапазон регулировки скорости: 0%-100%
Управление фазовой коммутацией: Да
Защита от обратной полярности: Да
Защита от превышения тока: Да
Защита от короткого замыкания: Да
Защита от неправильного подключения: Да
Максимальная скорость вращения: Около 10 000 об/мин (при 12V)
Совместимость с двигателями:
- 3-проводные сенсорные BLDC-двигатели: Да
- 4-проводные сенсорные BLDC-двигатели: Да (COM опционально)
Метод коммутации: На основе back-EMF
Индикатор питания: LED
Размеры платы: Компактные
Подключение: Винтовые клеммы для питания и фаз двигателя
Регулировка скорости: Встроенный потенциометр

⚠️ Важные аспекты использования:

Идентификация проводов двигателя – для 4-проводных двигателей используйте мультиметр в режиме сопротивления x1, чтобы найти COM-провод с наименьшим и равным сопротивлением к другим трем. Если двигатель не запускается, попробуйте переставить фазы. Это предотвратит ошибки и обеспечит стабильную работу.
Восстановление после защиты – при активации защиты от перегрузки или короткого замыкания выключите питание, устраните причину, а затем включите снова. LED-индикатор подтвердит готовность. Это простая процедура, которая защищает оборудование от повреждений.
Выбор напряжения питания – используйте 12V для максимальной скорости, но проверяйте ток двигателя, чтобы не превысить 1.2A. Более низкое напряжение подходит для энергоэффективных применений. Рекомендуется стабильный источник питания для избежания колебаний.
Запуск двигателя – в начале может быть короткое хаотичное вращение, пока не зафиксируется back-EMF. Если двигатель блокируется, не держите его заблокированным долго, чтобы избежать нагрева. Регулярно проверяйте температуру платы во время работы.
Совместимость с двигателями – убедитесь, что двигатель является сенсорным BLDC типа, звездным соединением. Для низкоскоростных применений настраивайте потенциометр осторожно. Избегайте использования с высокомощными двигателями, чтобы не превысить лимиты.

Эта улучшенная плата драйвера обеспечивает надежное и безопасное управление бесщеточными двигателями, делая ваши DIY-проекты проще и эффективнее. С многоуровневой защитой и универсальной совместимостью, она станет незаменимым инструментом для энтузиастов электроники. Не упустите возможность обновить свои проекты уже сегодня!
