Кратко о XY6020L
XY6020L — регулируемый понижающий DC-DC модуль для создания лабораторного источника питания, наладки электроники и питания нагрузок в режимах стабилизации напряжения CV и тока CC.

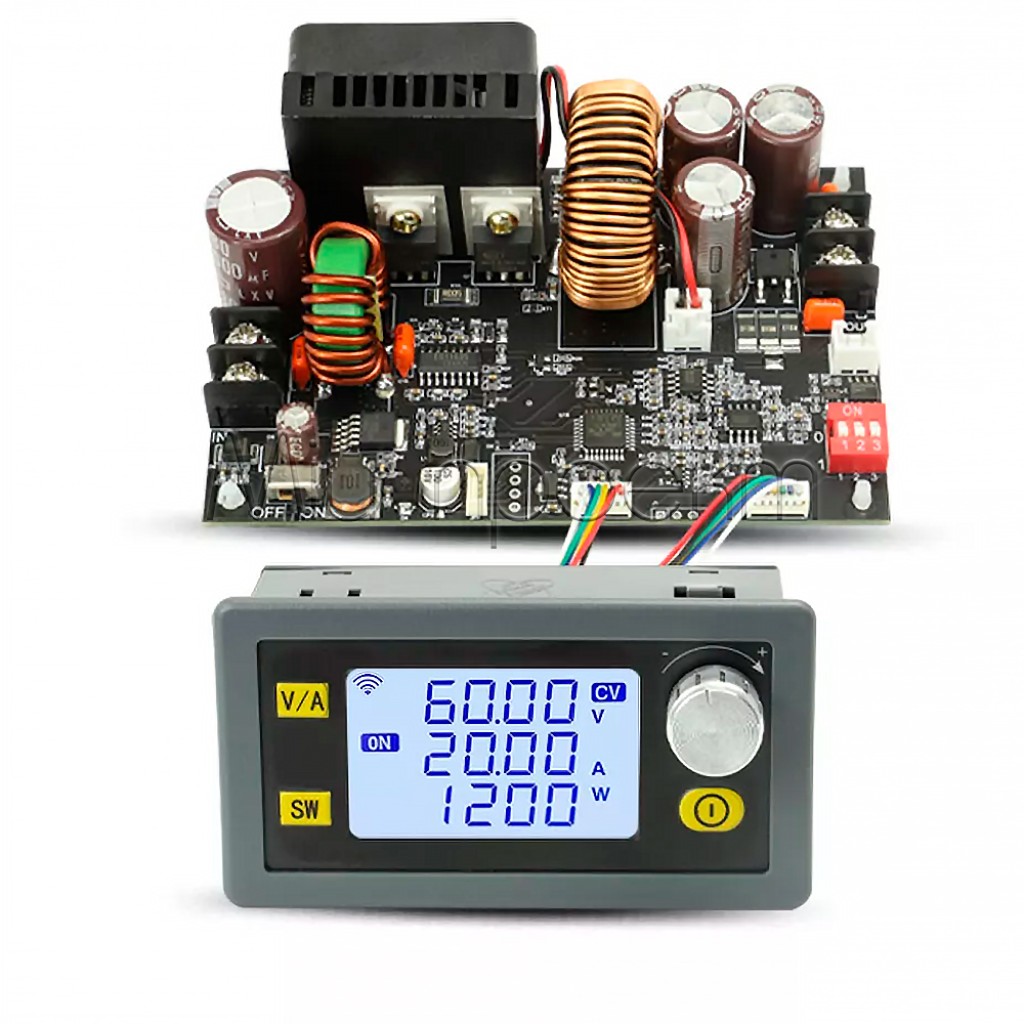

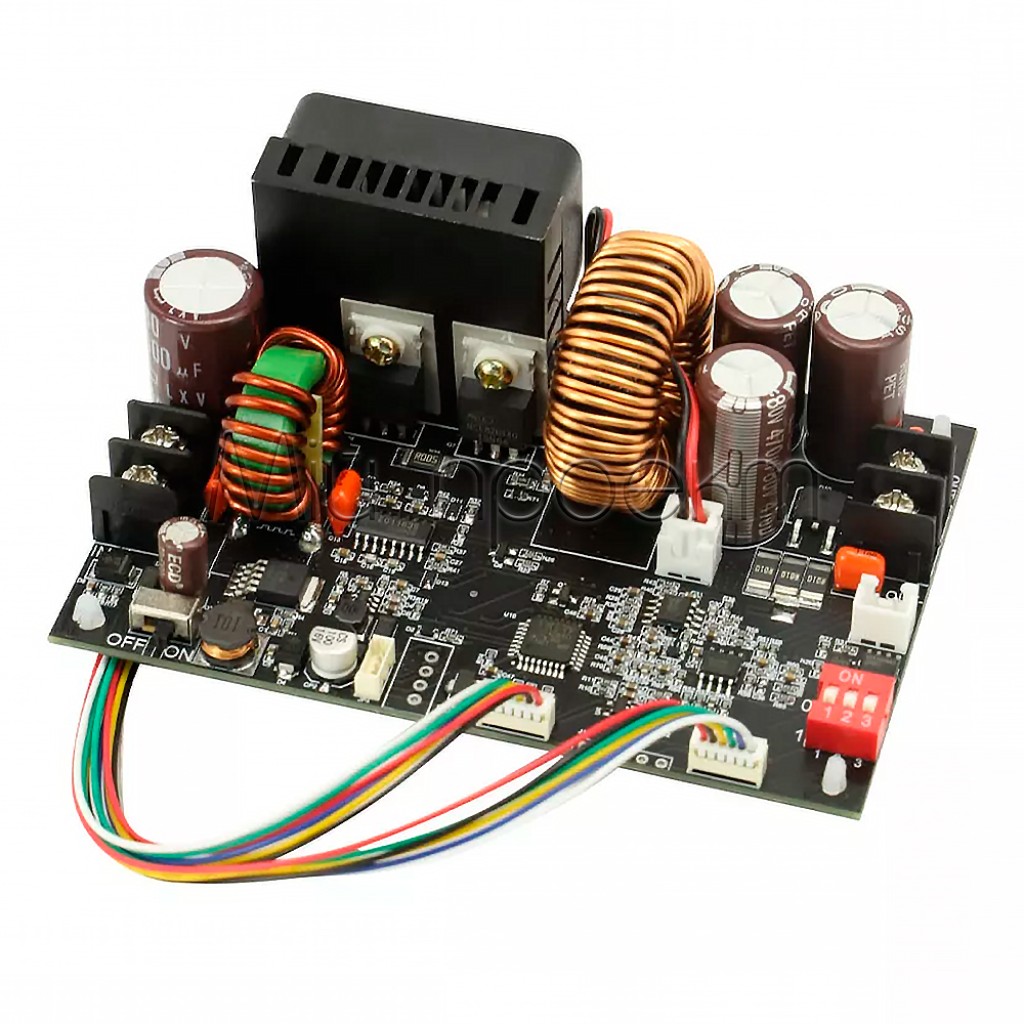

Силовая плата оснащена радиатором и вентилятором, а отдельный LCD-блок с энкодером можно установить на передней панели самодельного корпуса. Это модуль для встраивания, а не готовый сетевой лабораторный блок питания.
Ключевые характеристики
- Тип преобразователя
- понижающий, неизолированный DC-DC [1]
- Входное напряжение
- 6–70 В DC
- Выходное напряжение
- 0–60 В, регулируемое
- Выходной ток
- 0–20 А, регулируемый
- Максимальная мощность
- до 1200 Вт
- Режимы регулирования
- CV и CC
- Охлаждение
- радиатор и активный вентилятор
- Защита
- от недостаточного входного напряжения, перенапряжения на выходе, перегрузки по току, превышения мощности и перегрева

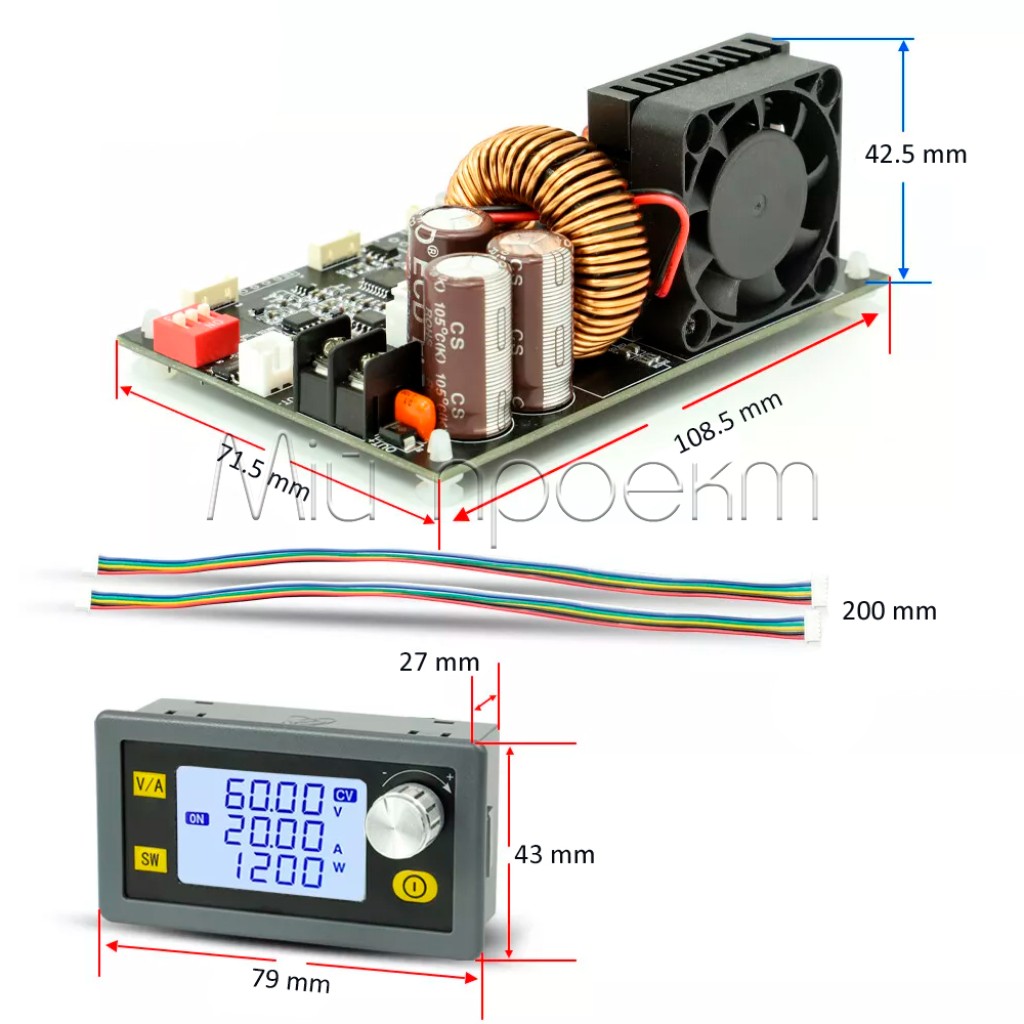

- Размеры силового блока
- 109 × 72 × 42 мм
- Размеры дисплея
- 79 × 43 × 27 мм
- Масса
- 230 г
Подробное описание и особенности
Регулирование CV/CC
В режиме CV модуль поддерживает установленное выходное напряжение, пока нагрузке не потребуется ток выше заданного ограничения. После достижения предела тока XY6020L переходит в режим CC и снижает выходное напряжение настолько, насколько необходимо для поддержания установленного тока. Такое поведение полезно при первом запуске плат, поиске неисправностей и питании нагрузок с контролируемым пусковым током.
Входное и выходное напряжение
XY6020L работает только на понижение. Верхний предел 60 В не означает, что 60 В можно получить от любого входного источника. Для этой модели максимальное выходное напряжение определяется зависимостью: входное напряжение, делённое на 1,1, минус 2 В; в любом случае оно не превышает 60 В.[1] Поэтому источник питания следует выбирать с достаточным запасом по напряжению и мощности.
Управление и индикация

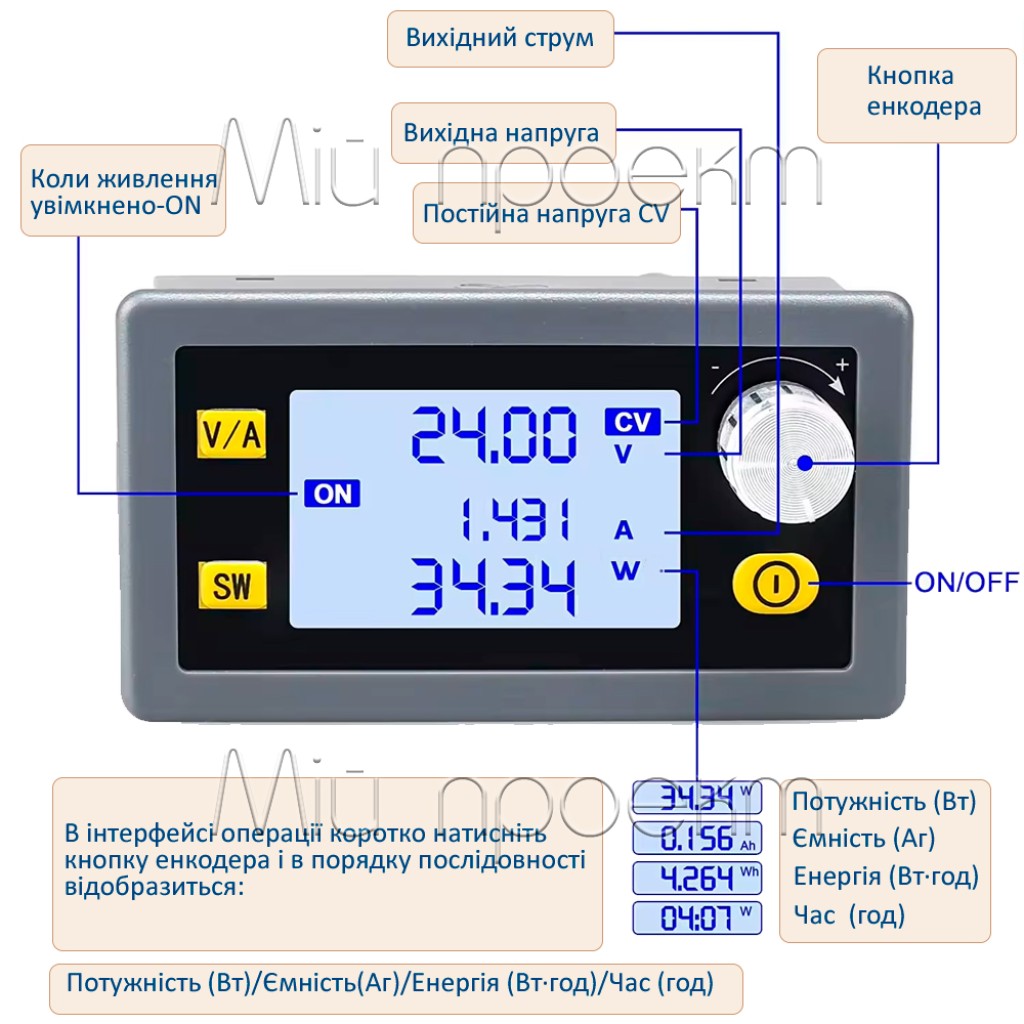

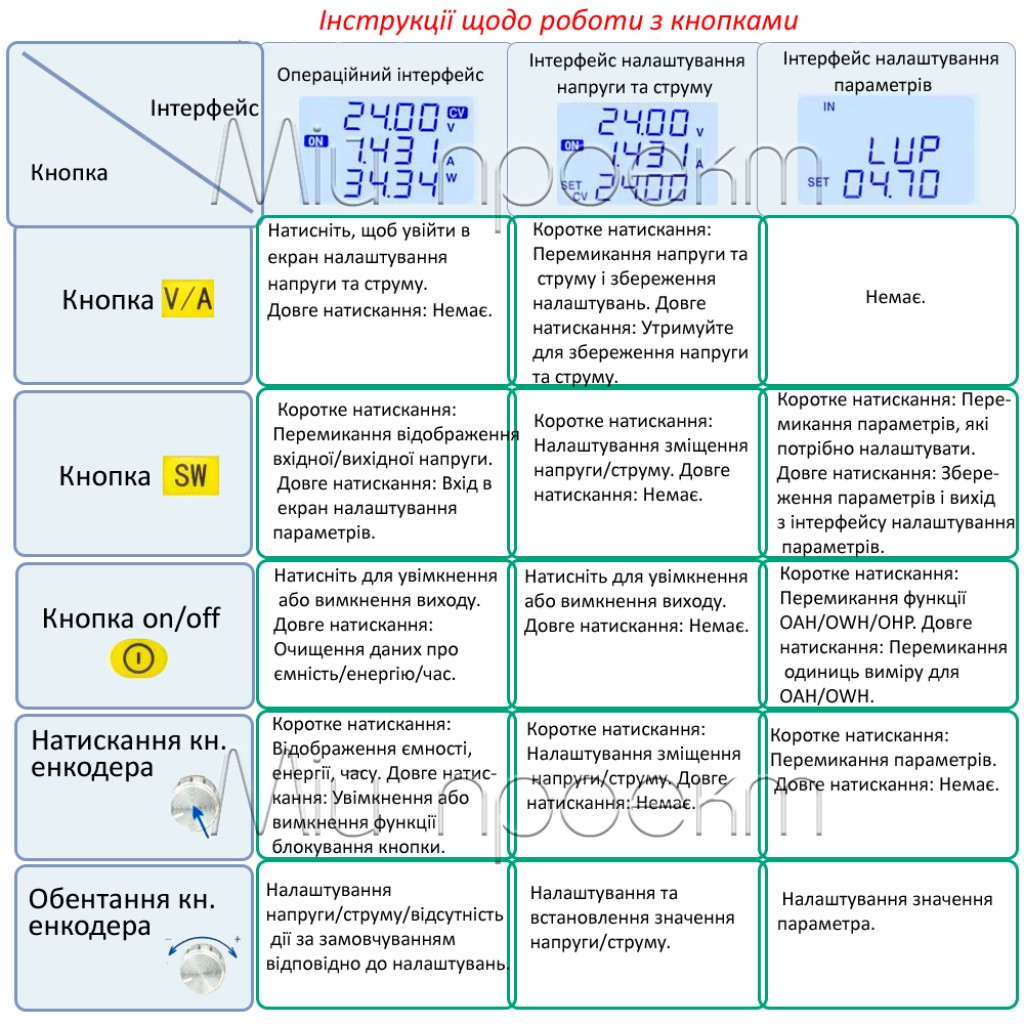

Отдельный LCD-блок позволяет устанавливать напряжение и ограничение тока энкодером, включать или выключать выход и контролировать выходное напряжение, ток, мощность и накопленную энергию. Разделение силовой платы и панели управления упрощает компоновку самодельного настольного источника питания.
Подойдёт / не подойдёт
Подойдёт
- для сборки регулируемого лабораторного источника питания от соответствующего DC-входа;
- для ремонта, наладки и первого запуска электронных плат с ограничением тока;
- для питания DC-нагрузок в пределах допустимых напряжения, тока и мощности;
- для встраивания в DIY-устройства с отдельно расположенной панелью управления.
Не подойдёт
- для прямого подключения к сети 230 В AC;
- для получения выходного напряжения выше доступного для выбранного DC-входа;
- в качестве готового прибора без корпуса, входного источника, силовой проводки и надлежащей защиты;
- для автономной зарядки аккумуляторов без независимого контроля напряжения и защитного отключения.[2]
Примеры применения
Настольный регулируемый источник
XY6020L можно установить в корпус вместе с подобранным DC-источником, выходными клеммами, предохранителем и вентиляцией. Отдельный дисплей удобно вынести на переднюю панель.
Первый запуск платы
Перед подачей питания установите необходимое напряжение и консервативное ограничение тока. Это позволяет заметить чрезмерное потребление до работы на полной мощности.
Питание светодиодной нагрузки
Режим CC можно использовать для нагрузки, которой требуется стабилизация тока, если её рабочие напряжение и мощность соответствуют возможностям модуля. Для постоянной эксплуатации необходимы надлежащее охлаждение и защита проводки.

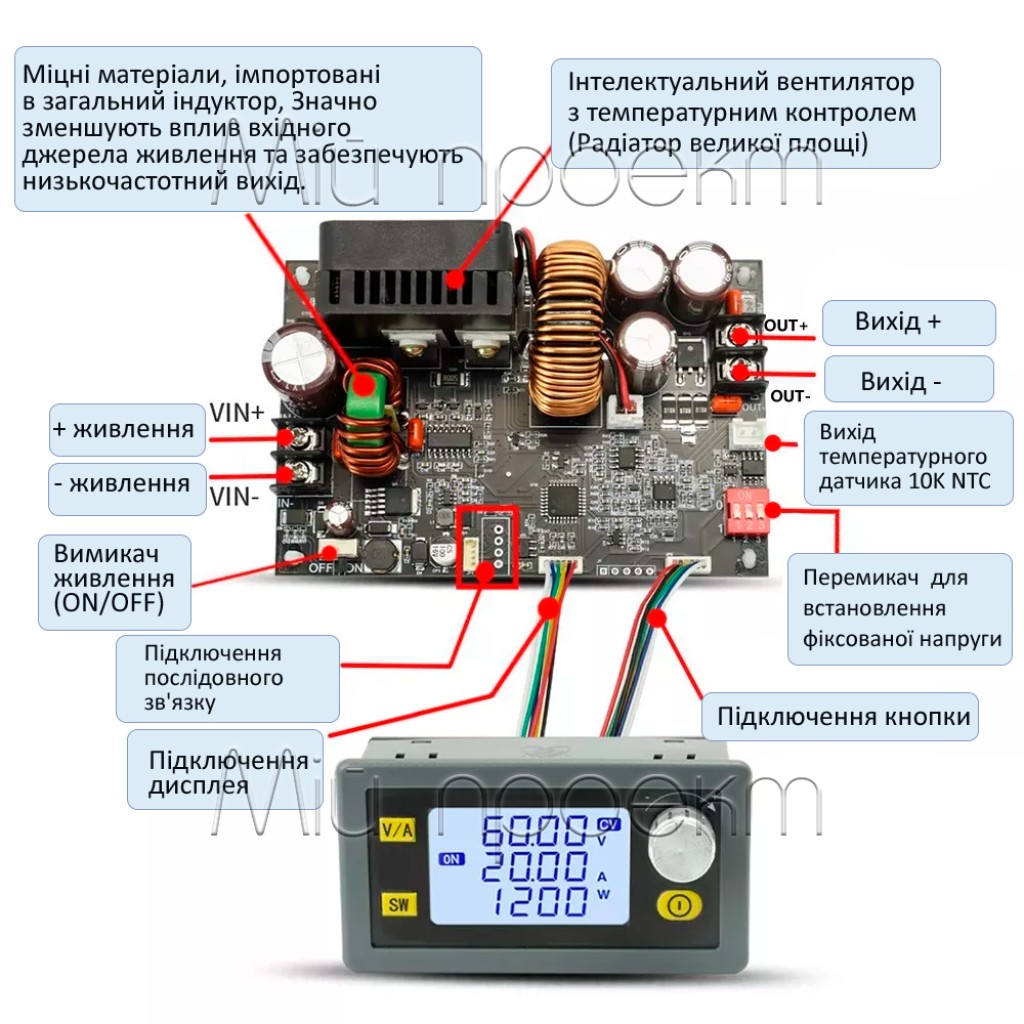

Подключение
Подготовьте модуль

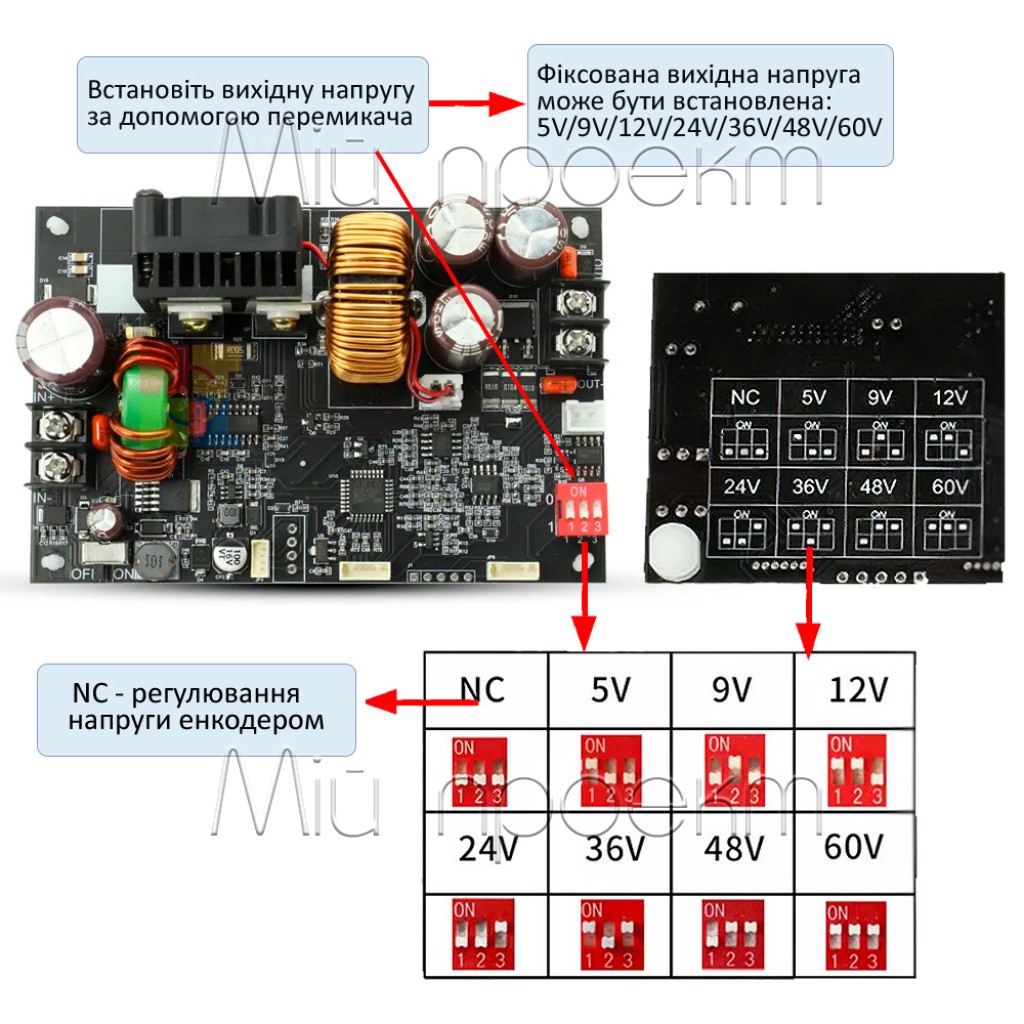

Обесточьте систему. Если выход управляется LCD-панелью, установите трёхпозиционный переключатель силовой платы в положение NC.[1]
Подключите вход
Подайте 6–70 В постоянного тока на VIN+ и VIN−, строго соблюдая полярность. Источник должен обеспечивать необходимые напряжение и мощность с запасом.
Задайте безопасные пределы

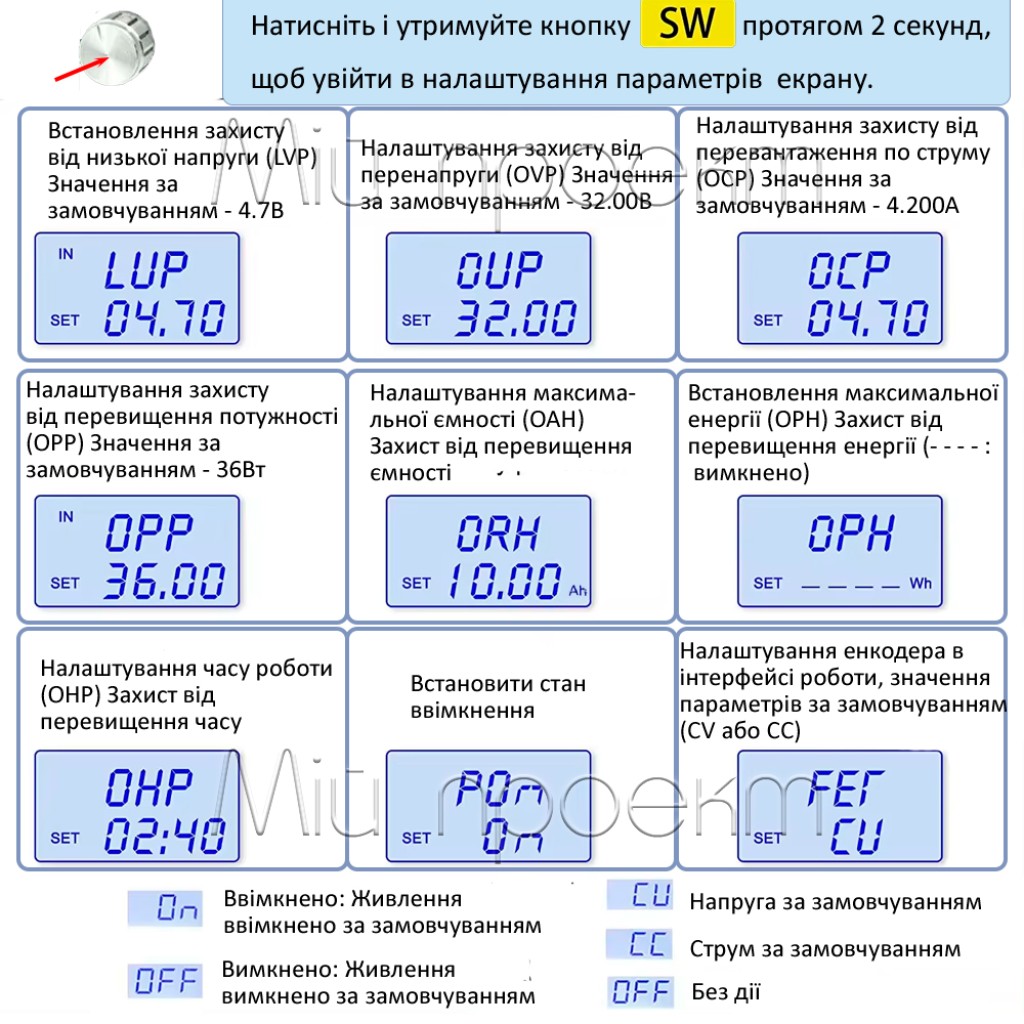

До подключения нагрузки установите необходимое выходное напряжение, ограничение тока и подходящие пороги защиты.
Подключите нагрузку
При выключенном выходе подключите нагрузку к выходным клеммам с правильной полярностью, после чего включите выход и проконтролируйте показания дисплея.
Ограничения и безопасность
Только постоянное напряжение
Не подключайте XY6020L непосредственно к сети 230 В AC. На входе требуется отдельный изолированный DC-источник в пределах 6–70 В.
Не используйте как автономное зарядное устройство
Для зарядки аккумуляторов необходимы независимый контроль напряжения, защитное отключение и алгоритм, соответствующий конкретной химии аккумулятора. Не оставляйте аккумулятор под управлением только XY6020L без присмотра.[2]
Соблюдайте пределы входного источника
Модуль не повышает напряжение. Выходные 60 В, 20 А и 1200 Вт являются отдельными верхними пределами, а не гарантированной рабочей точкой для любого входного питания.
Защитите силовую цепь
При больших токах используйте провода, клеммы и предохранитель, рассчитанные на фактическую нагрузку. Проверяйте полярность до подачи питания и не прикасайтесь к открытой плате под напряжением.
Не перекрывайте охлаждение
Оставьте свободный приток воздуха к радиатору и вентилятору. Предусмотрите в корпусе вентиляционные отверстия; если модуль заметно нагревается, уменьшите нагрузку.
FAQ
Можно ли получить 60 В от входа 48 В?
Нет. XY6020L является понижающим преобразователем, а фактическое максимальное выходное напряжение должно быть существенно ниже входного в соответствии с зависимостью, приведённой в руководстве.[1]
Является ли XY6020L готовым лабораторным блоком питания?
Нет. Это открытый DC-DC модуль с силовой платой и отдельной панелью управления. Для готового прибора необходимы DC-источник, корпус, проводка, выходные клеммы, предохранитель и вентиляция.
Можно ли питать чувствительную электронику?
Можно в пределах допустимых параметров нагрузки, но перед подключением следует установить консервативное ограничение тока и проверить выходное напряжение внешним мультиметром.
Можно ли заряжать аккумуляторы?
XY6020L не следует использовать как автономное зарядное устройство. Для аккумулятора необходимы независимый контроль, защита и алгоритм зарядки, совместимый с его химией.[2]
Документация и дополнительные материалы
- XY-6020L 1200W 20A CVCC Buck Power Supply Module — техническое руководство: топология, зависимость выходного напряжения от входного, управление, подключение и ограничения.
- tinkering4fun, XY6020L-Modbus: описание работы точной модели при переходе между CC и CV и ограничений её использования в качестве единственного контроллера зарядки.
