Коротко про XH-M411

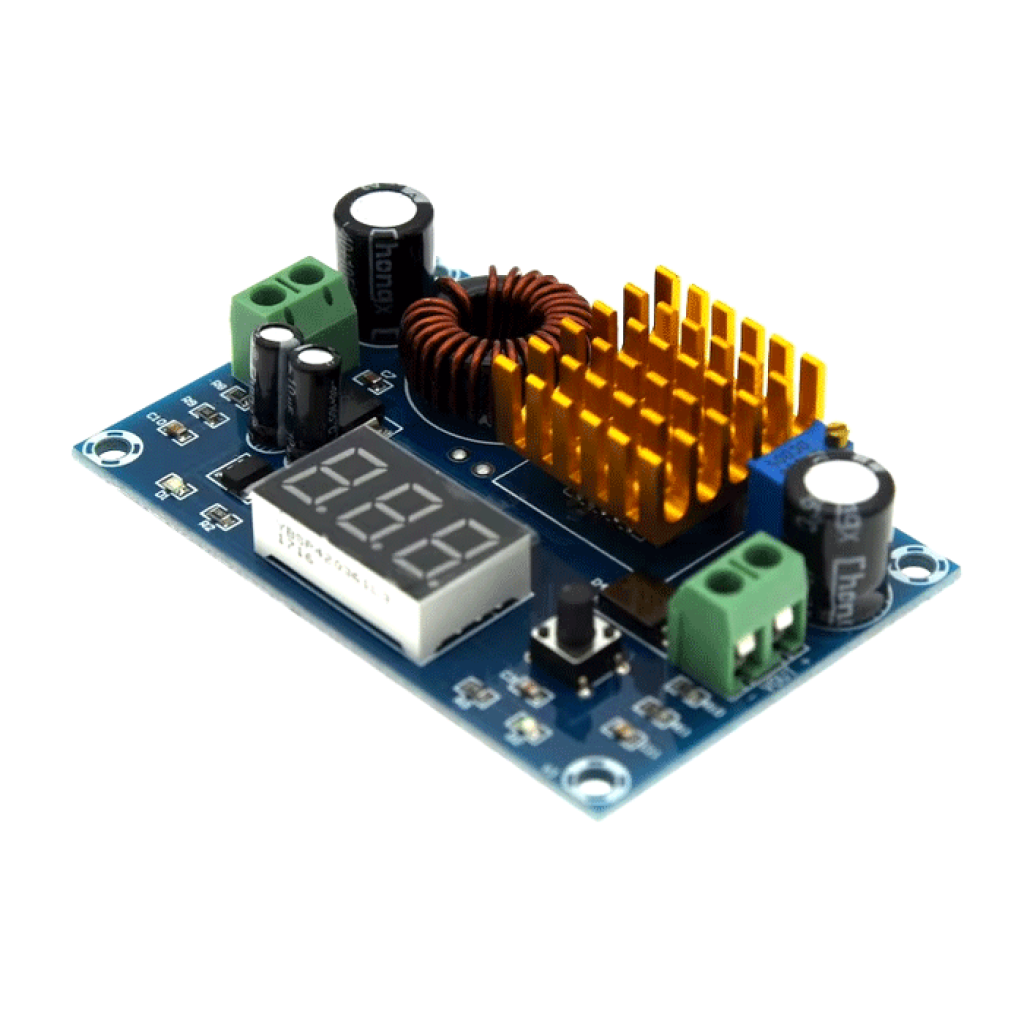

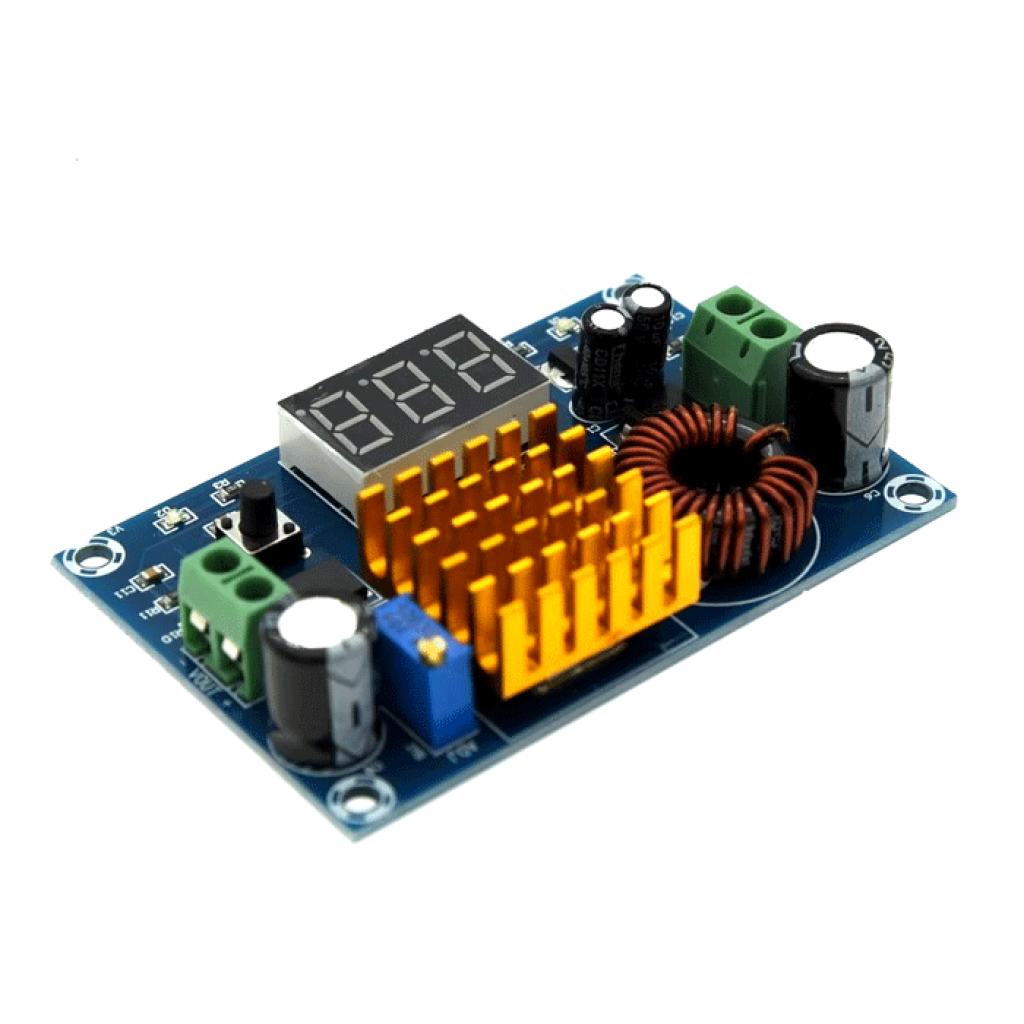

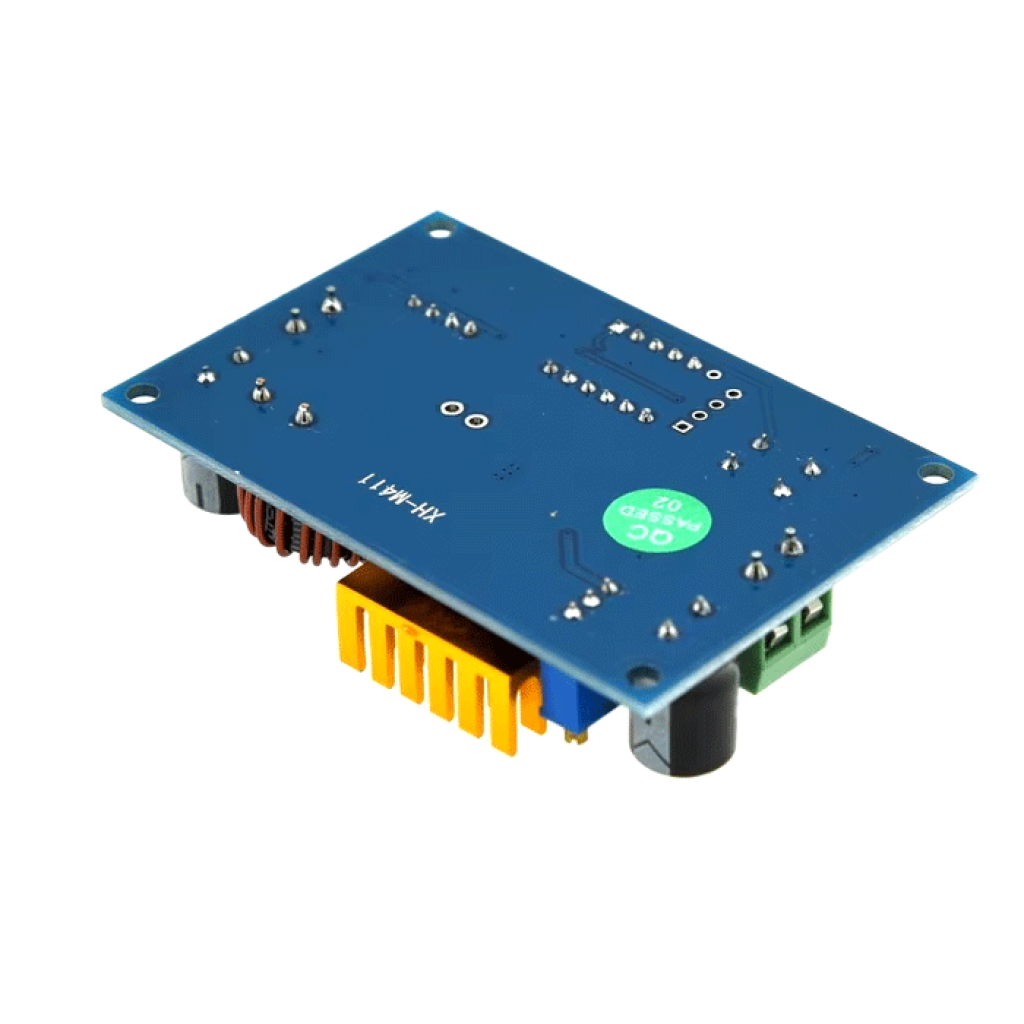

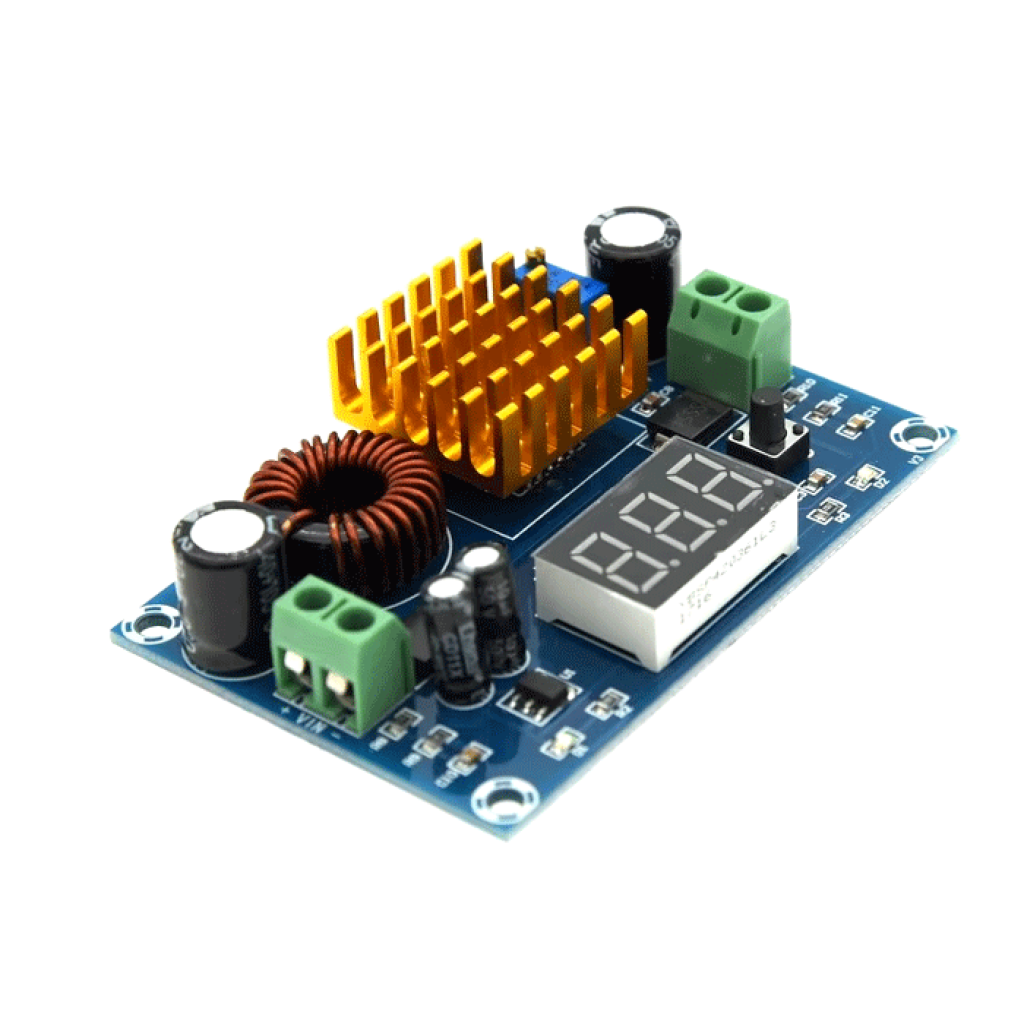

XH-M411 — підвищувальний DC-DC перетворювач із регульованим виходом та вбудованим цифровим вольтметром. Модуль приймає 4–35 В постійного струму та дає змогу налаштувати 5–45 В для живлення сумісної електроніки, коли потрібна напруга вища за напругу джерела.
Ключові характеристики
- Тип перетворення
- підвищувальний DC-DC, boost / step-up
- Вхідна напруга
- 4–35 В DC
- Вихідна напруга
- 5–45 В DC, регульована; має бути вищою за вхідну
- Вхідний струм
- до 5 А у піковому режимі
- Максимальна потужність
- до 100 Вт; не є гарантованою безперервною потужністю
- Вбудований вольтметр
- цифрова індикація, точність ±0,1 В
- Регулювання
- багатообертовим потенціометром
- Підключення
- гвинтові клеми входу та виходу
- Розміри
- 72 × 48 × 18 мм
- Вага
- 38 г
Детальний опис та особливості
Підвищення напруги без змішування меж струму
XH-M411 працює як boost-перетворювач: він формує на виході напругу, вищу за фактичну напругу джерела. Наприклад, від 12-вольтової шини можна налаштувати 19 В або 24 В, якщо споживання навантаження та потужність джерела залишають достатній запас.
Пікові 5 А належать до входу модуля й не означають 5 А на виході. Під час підвищення напруги доступний вихідний струм зменшується з урахуванням втрат, а навантаження на джерело, клеми та проводку зростає. Тому режим потрібно перевіряти за вхідним струмом, стабільністю виходу й температурою плати.
Налаштування та контроль напруги
Вихід налаштовується багатообертовим потенціометром. Якщо напруга спочатку майже не змінюється, регулятору може знадобитися кілька повних обертів; обертайте його повільно й контролюйте результат вимірювальним приладом.
Вбудований вольтметр спрощує поточний контроль, але його діапазон індикації становить 5–30 В. Для налаштування виходу понад 30 В, перевірки точності та першого запуску використовуйте зовнішній мультиметр. За вхідної напруги нижче приблизно 4,5 В дисплей може не ввімкнутися, хоча робочий діапазон перетворювача починається від 4 В.
Монтаж у пристрій
Гвинтові клеми дають змогу під'єднати джерело та навантаження без паяння до силових контактів. Для корпусного монтажу враховуйте габарити 72 × 48 × 18 мм, залишайте доступ до потенціометра й дисплея та передбачайте вільний простір для проводів і відведення тепла.
Підійде / не підійде
Підійде
- для отримання 19 В або 24 В від сумісного низьковольтного DC-джерела;
- для окремої підвищеної шини живлення в робототехніці, автоматиці та DIY-пристроях;
- для регульованого підвищувального каналу стендового джерела з зовнішнім захистом;
- для живлення електроніки з відомими напругою, полярністю, пусковим струмом і споживанням.
Не підійде
- для зниження напруги, наприклад із 12 В до 5 В;
- для стабільного виходу, якщо напруга джерела може стати вищою за потрібну вихідну;
- як самостійний зарядний контролер для акумуляторів;
- як драйвер потужних світлодіодів, коли потрібне точне обмеження струму;
- для навантажень, що вимагають гарантованих 5 А на виході або 100 Вт безперервно.
Приклади застосування
Живлення пристрою на 19 В від 12-вольтового джерела
Модуль можна налаштувати на 19 В для сумісного обладнання, якщо джерело витримує потрібний вхідний струм. Перед підключенням перевірте напругу, полярність роз'єму, пускове споживання та нагрівання під навантаженням.
Підвищена шина в робототехніці
XH-M411 може сформувати окрему напругу для двигуна, виконавчого вузла або іншого споживача, якому недостатньо напруги основного акумулятора. Навантаження з великим пусковим струмом потрібно перевіряти в реальному режимі.
Регульований вихід для макетування
Вбудована індикація та потенціометр зручні для попереднього налаштування підвищеної напруги під час складання схем. Модуль не замінює лабораторний блок живлення з точним обмеженням струму та комплексними захистами.
Підключення та перший запуск
Підготуйте безпечне джерело
Для першого запуску використовуйте DC-джерело в межах 4–35 В з обмеженням струму. Не підключайте навантаження, доки вихід не буде налаштований.
Перевірте вхід, вихід і полярність
Звірте позначення вхідних та вихідних клем, після чого підключіть «плюс» і «мінус» джерела до відповідного входу. Не міняйте місцями вхід із виходом.
Налаштуйте вихід без навантаження
Під'єднайте зовнішній мультиметр до вихідних клем і повільно обертайте потенціометр до потрібної напруги. Для значень понад 30 В не покладайтеся на вбудовану індикацію.
Перевірте роботу під навантаженням
Знеструмте схему, підключіть споживач, знову подайте живлення та проконтролюйте вихідну напругу, вхідний струм і температуру модуля. Якщо напруга просідає або плата швидко нагрівається, зменште навантаження.
Обмеження та безпека
Спочатку виставте напругу
Неналаштований або випадково змінений вихід може пошкодити ноутбук, контролер, датчик чи інше навантаження. Завжди перевіряйте вихід зовнішнім мультиметром до підключення пристрою.
Не плутайте полярність і клеми
Перед подачею живлення двічі перевірте «плюс» і «мінус», а також вхід і вихід. Помилкове підключення може пошкодити перетворювач або споживач.
Пікові значення не є тривалим режимом
Не проєктуйте систему на постійні 5 А по входу або 100 Вт без перевірки конкретного режиму. Залишайте запас, забезпечуйте вентиляцію та контролюйте температуру за найгірших умов живлення й навантаження.
Передбачте зовнішній захист
За живлення від акумулятора або автомобільної мережі встановіть запобіжник біля джерела та підберіть його номінал під проводку й допустимий струм системи. Для DC-ланцюгів 12 або 24 В можна використати автомобільний запобіжник Mini потрібного номіналу з відповідним тримачем.
Не використовуйте як зарядний або CC-драйвер
Регулювання напруги не замінює контроль струму й алгоритм заряджання акумулятора. Для батарей і потужних світлодіодів потрібен спеціалізований контролер, розрахований на конкретне навантаження.
FAQ
Чи може XH-M411 знижувати напругу?
Ні. XH-M411 є підвищувальним перетворювачем, тому налаштований вихід має бути вищим за фактичну вхідну напругу.
Чи означає позначення 5 А такий самий струм на виході?
Ні. 5 А — піковий вхідний струм. Доступний вихідний струм залежить від співвідношення напруг, втрат, потужності джерела та охолодження й буде нижчим у багатьох режимах підвищення.
Чи можна живити ноутбук або інший пристрій на 19 В?
Можна лише після перевірки точної напруги, полярності роз'єму, робочого та пускового струму конкретного пристрою. Спочатку налаштуйте 19 В без навантаження, потім перевірте стабільність і температуру в робочому режимі.
Чому дисплей не світиться за низької вхідної напруги?
Вбудованій індикації потрібно приблизно від 4,5 В. У нижній частині діапазону 4–4,5 В дисплей може не працювати, тому контролюйте вихід зовнішнім мультиметром.
Чи можна заряджати акумулятор без додаткового контролера?
Ні. XH-M411 регулює напругу, але не замінює зарядний контролер із потрібним обмеженням струму, алгоритмом для конкретної хімії та захистом батареї.
Альтернативи за типом задачі
- Коли потрібно знижувати 4–24 В до регульованих 1–18 В, виберіть понижувальний перетворювач MP1584.
- Для компактного малопотужного підвищення з входом від 2 В і виходом до 28 В підійде мініатюрний підвищувальний модуль MT3608.
- Якщо потрібні окреме регулювання напруги та струму й більший запас за потужністю, розгляньте підвищувальний DC-DC перетворювач класу 250 Вт із CV/CC.
