XPT8871 Підсилювач моно 5W (монопідсилювач)

Name: XPT8871 Підсилювач моно 5W (монопідсилювач)
Brand: Мій Проект
SKU: 1436
Price: 26.00 UAH
Availability: InStock
Rating: 5 (1 reviews)

Країна-виробник: Китай Код товару: 1436

Все про товар

Опис

Характеристики

Відгуки 1

Питання0

XPT8871 Підсилювач моно 5W (монопідсилювач)

В наявності

Код товару: 1436

26.00 грн

Знайшли дешевше?

-Вхідна напруга-:2.5 - 5.5 В

-Максимальний струм-:до 1 A

-Опір-:Опір колонок: 4 - 8 Oм

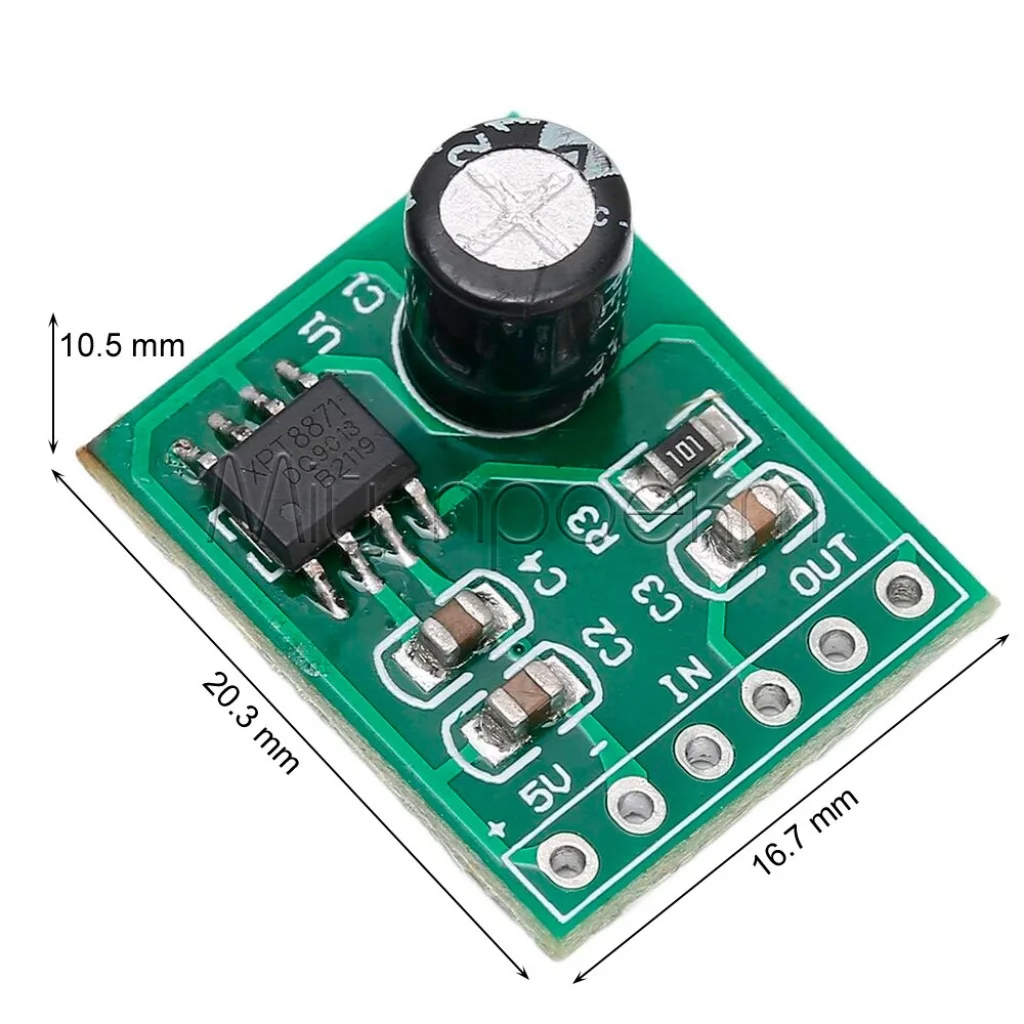

-Розміри-:20.3 х 16.7 х 10.5 мм

-Тип мікросхеми-:XPT8871

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

XPT8871 Підсилювач моно 5W (монопідсилювач)

Код товару: 1436

26.00 грн

Опис

🔌 Монопідсилювач XPT8871

Компактний потужний 5Вт цифровий аудіопідсилювач класу D

Загальний опис

Монопідсилювач XPT8871 – це компактний модуль цифрового аудіопідсилювача класу D, який забезпечує чисте та якісне звучання для ваших DIY аудіопроєктів. Побудований на основі високоефективного чіпа XPT8871, модуль працює при напрузі 2.5-5.5В та видає потужність до 5Вт на навантаженні 4 Ом. Завдяки мінімалістичній схемотехніці та наявності всіх необхідних компонентів на платі, цей модуль є ідеальним рішенням для швидкої інтеграції аудіо функціоналу в різноманітні портативні пристрої, DIY проєкти та електронні саморобки. Надзвичайно низьке енергоспоживання в режимі очікування (всього 4мА) робить його особливо привабливим для акумуляторних пристроїв.

✅ Технічні переваги:

• Високоефективна технологія класу D – завдяки цифровому алгоритму роботи забезпечує мінімальне нагрівання компонентів та високий ККД перетворення енергії, що критично важливо для портативних пристроїв з батарейним живленням
• Малий споживаний струм – в режимі очікування споживає всього 4мА, що дозволяє тривало працювати від акумуляторних джерел живлення, зберігаючи їх ресурс
• Компактні розміри – мініатюрна плата з розмірами, оптимізованими для інтеграції в невеликі корпуси електронних пристроїв, дозволяє створювати компактні аудіорішення
• Вбудована фільтрація живлення – наявність на платі електролітичного фільтруючого конденсатора та додаткових SMD компонентів забезпечує стабільну роботу підсилювача при неідеальних джерелах живлення
• Широкий діапазон напруги живлення – модуль стабільно працює при напрузі від 2.5В до 5.5В, що дозволяє використовувати його як з одним літієвим акумулятором, так і з живленням від USB або батарей
• Проста інтеграція – наявність чітко маркованих контактних площадок для живлення ("+5V-"), входу ("IN") та виходу ("OUT") значно спрощує підключення та монтаж модуля в проєкти

🔧 Ідеальне рішення для:

DIY радіоприймачі

Портативні MP3-колонки

Аудіопроєкти на Arduino

Електронні іграшки

Домашні інтерком-системи

Навчальні проєкти з електроніки

Компактні аудіопідсилювачі

Малопотужне озвучення

💡 Широкі можливості застосування:

Портативні аудіопристрої – завдяки малому енергоспоживанню та компактним розмірам, модуль XPT8871 є ідеальним для створення портативних MP3-плеєрів, колонок та інших аудіопристроїв, що працюють від батарей або акумуляторів. Підсилювач забезпечує тривалий час роботи без підзарядки, споживаючи лише 4мА в режимі очікування.
Радіоприймачі та FM-тюнери – модуль чудово поєднується з різними радіомодулями, забезпечуючи якісне посилення FM/AM сигналу. Простота підключення та мінімум зовнішніх компонентів роблять його популярним у DIY радіоконструкторів та при створенні саморобних радіоприймачів.
Проєкти на базі мікроконтролерів – модуль XPT8871 легко інтегрується з Arduino, ESP32, STM32 та іншими популярними мікроконтролерами, додаючи аудіо функціонал до ваших проєктів. З його допомогою можна створювати звукові сповіщення, відтворювати мелодії або озвучувати інтерактивні проєкти.
Освітні та навчальні проєкти – простота схеми та доступність компонентів роблять XPT8871 чудовим вибором для навчальних проєктів з електроніки. Студенти можуть легко зрозуміти принципи роботи аудіопідсилювачів, вивчаючи цю модель та експериментуючи з різними вхідними сигналами та налаштуваннями.
Саморобна електроніка та іграшки – додайте звукові ефекти до саморобних електронних іграшок, ігор, інтерактивних дисплеїв чи арт-інсталяцій. Модуль XPT8871 забезпечує достатню гучність для більшості таких застосувань при мінімальних вимогах до джерела живлення.

📦 Детальні технічні характеристики:

Тип підсилювача: Цифровий монофонічний підсилювач класу D
Чіп: XPT8871 (ESOP 8 корпус)
Макс. вихідна потужність: 5 Вт (при 5В і навантаженні 4 Ом)
Діапазон робочої напруги: 2.5В - 5.5В
Струм споживання в режимі очікування: 4 мА
Рекомендований опір навантаження: ≥ 8 Ом (для стабільної роботи)

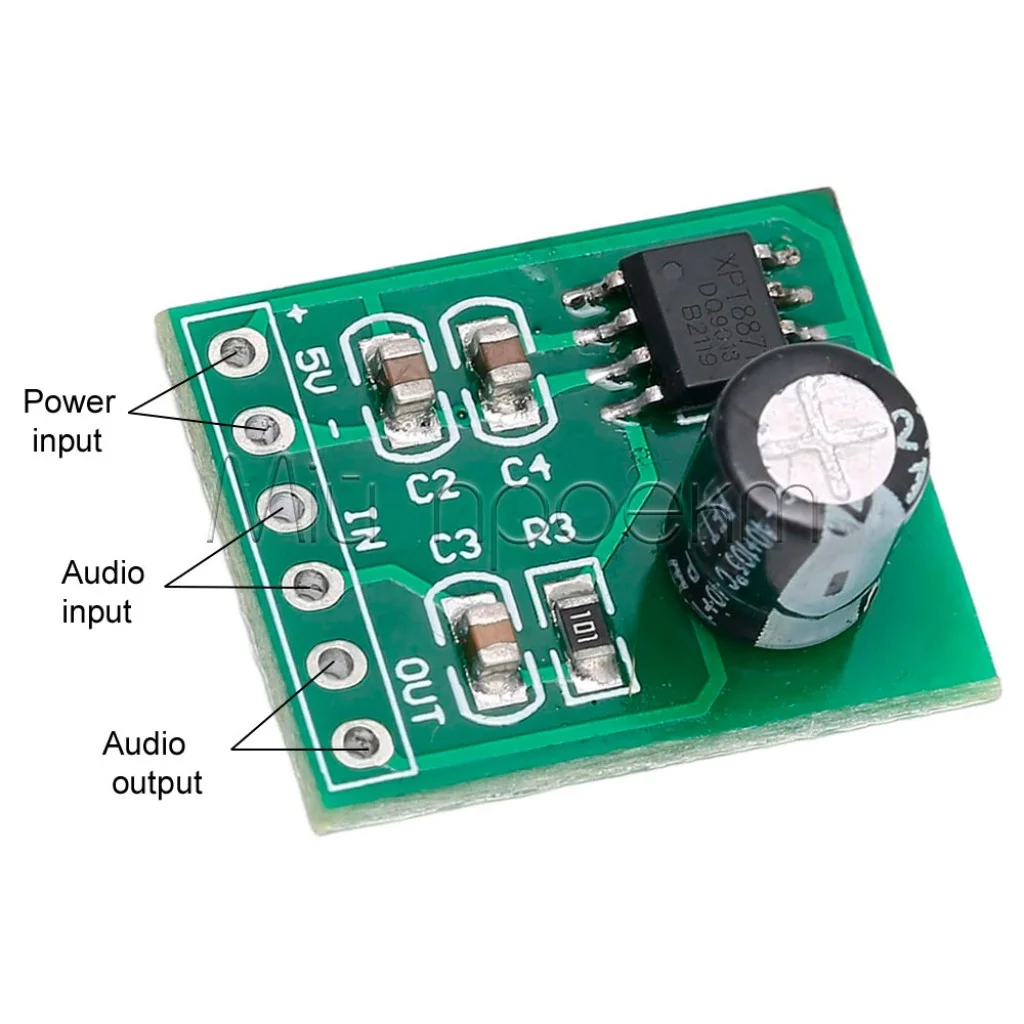

Підключення:
- Живлення: Контактні площадки "+5V-"
- Аудіовхід: Контактні площадки "IN" (монофонічний)
- Аудіовихід: Контактні площадки "OUT" (BTL, без вихідних конденсаторів)

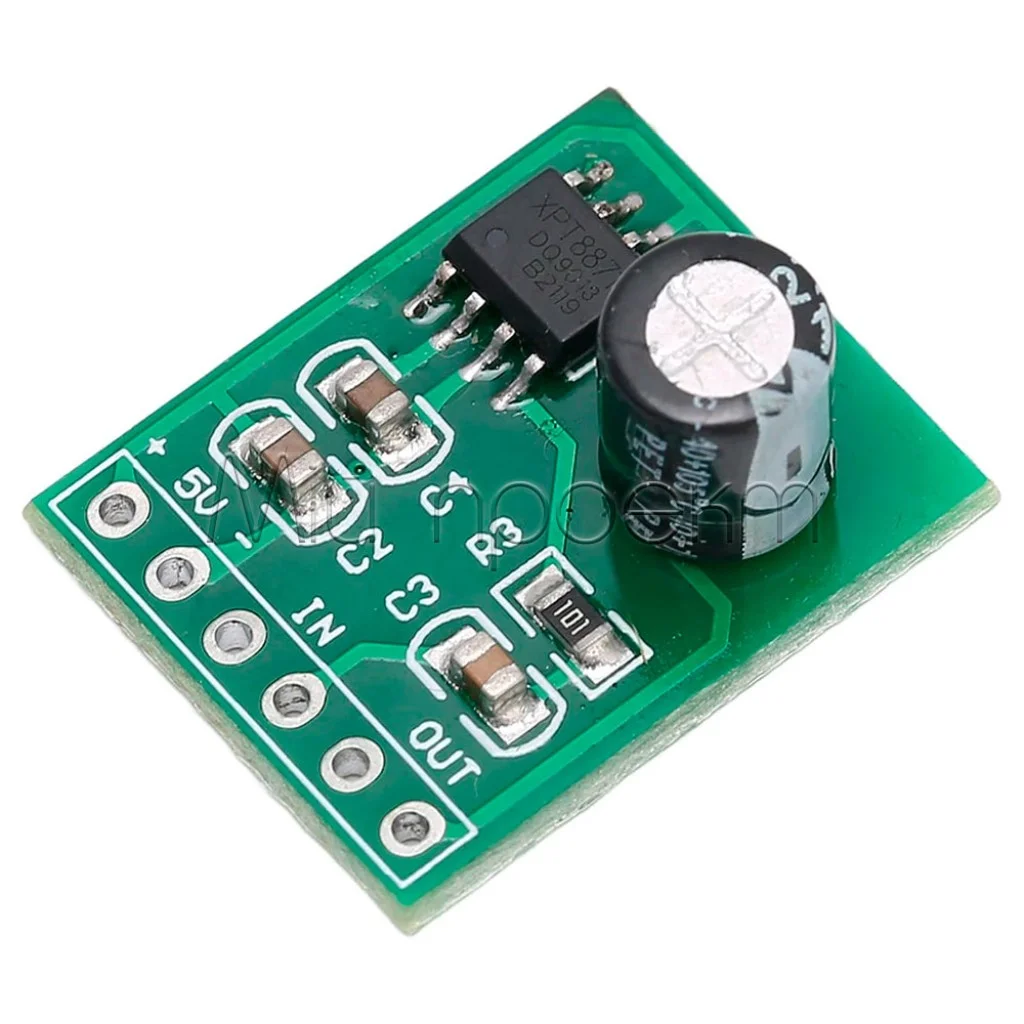

Основні компоненти:
- Чіп XPT8871
- Електролітичний конденсатор (C5) для фільтрації живлення
- SMD конденсатори (C1, C2, C3, C4) для входу та обв'язки
- SMD резистор (R3, 10кОм)
Розміри плати: Компактні (мініатюрна конструкція)
Ефективність: Висока, характерна для підсилювачів класу D
Особливості схеми: Мінімалістична з невеликою кількістю зовнішніх компонентів

⚠️ Важливі аспекти використання:

Правильне підключення динаміків – для досягнення оптимальної продуктивності та уникнення перенавантаження чіпа рекомендується використовувати динаміки з опором 8 Ом або вище. Хоча теоретично підсилювач може працювати з 4-омними динаміками, це може призвести до перегріву та скорочення терміну служби компонентів при тривалій роботі на високій гучності.
Стабільне джерело живлення – незважаючи на вбудовану фільтрацію, для найкращої якості звуку рекомендується використовувати стабільне, низькошумне джерело живлення. При роботі від USB або акумуляторів переконайтеся, що джерело здатне забезпечити достатній струм при піковому навантаженні.
Захист від замикання виходів – будьте обережні, щоб не допустити короткого замикання на виході підсилювача, оскільки це може призвести до пошкодження чіпа XPT8871. Переконайтеся, що всі з'єднання надійно ізольовані, особливо при встановленні модуля в тісних корпусах.
Запобігання електромагнітним перешкодам – цифрові підсилювачі класу D можуть створювати високочастотні перешкоди. При інтеграції в чутливі проєкти (наприклад, радіоприймачі) розташовуйте модуль подалі від радіочастотних схем або використовуйте додаткове екранування.
Регулювання вхідного сигналу – для уникнення спотворень налаштуйте відповідний рівень вхідного сигналу. Надто великий вхідний сигнал може призвести до кліпінгу та спотворення звуку, тоді як надто слабкий сигнал призведе до недостатньої гучності та можливого збільшення шуму.

Монопідсилювач XPT8871 — це ефективне та економічне рішення для додавання якісного звуку до ваших електронних проєктів. Завдяки простоті інтеграції, низькому енергоспоживанню та компактним розмірам, він стане незамінним компонентом для ваших DIY аудіопристроїв.

#XPT8871 #АудіоПідсилювач #ЦифровийПідсилювач #КласD #DIYЕлектроніка #ArduinoАудіо

Характеристики

-Основні-

-Вхідна напруга-

2.5 - 5.5 В

-Максимальний струм-

до 1 A

-Опір-

Опір колонок: 4 - 8 Oм

-Додаткові-

-Розміри-

20.3 х 16.7 х 10.5 мм

-Тип мікросхеми-

XPT8871

Відгуки

Рейтинг товару:

Відгуків: 1

Роман

11 жовтня (22:21)

Дуже зручна маленька плата, допомогла в вирішенні проблеми з виводом звуку на моніторі, просте підєднання, все працює. Дякую за швидку відправку.

Переваги товару:

Маленька, проста, достатньо чутлива і потужна

–

Недоліки товару:

Немає
