WCMCU3221 - INA3221 - 3-х канальний датчик струму і напруги

Name: WCMCU3221 - INA3221 - 3-х канальний датчик струму і напруги
Brand: Мій Проект
SKU: 1540
Price: 100.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 1540

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Рекомендуємо

WCMCU3221 - INA3221 - 3-х канальний датчик струму і напруги

В наявності

Код товару: 1540

100.00 грн

Знайшли дешевше?

-Робоча напруга-:2.7 – 5.5 В

-Максимальна напруга-:+26 В

-Максимальний струм-:±1.638 A на канал

-Інтерфейс-:I2C

-Розміри-:38 х 32 мм

-Діапазон робочої температури-:- 40 °C ... + 125 °C

-Функції-:Ця плата/чіп використовує 7-розрядні адреси I2C 0x40, 0x41, 0x44, 0x45, які можна вибрати за допомогою перемичок

-Вага-:4.4 г

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

WCMCU3221 - INA3221 - 3-х канальний датчик струму і напруги

Код товару: 1540

100.00 грн

Опис

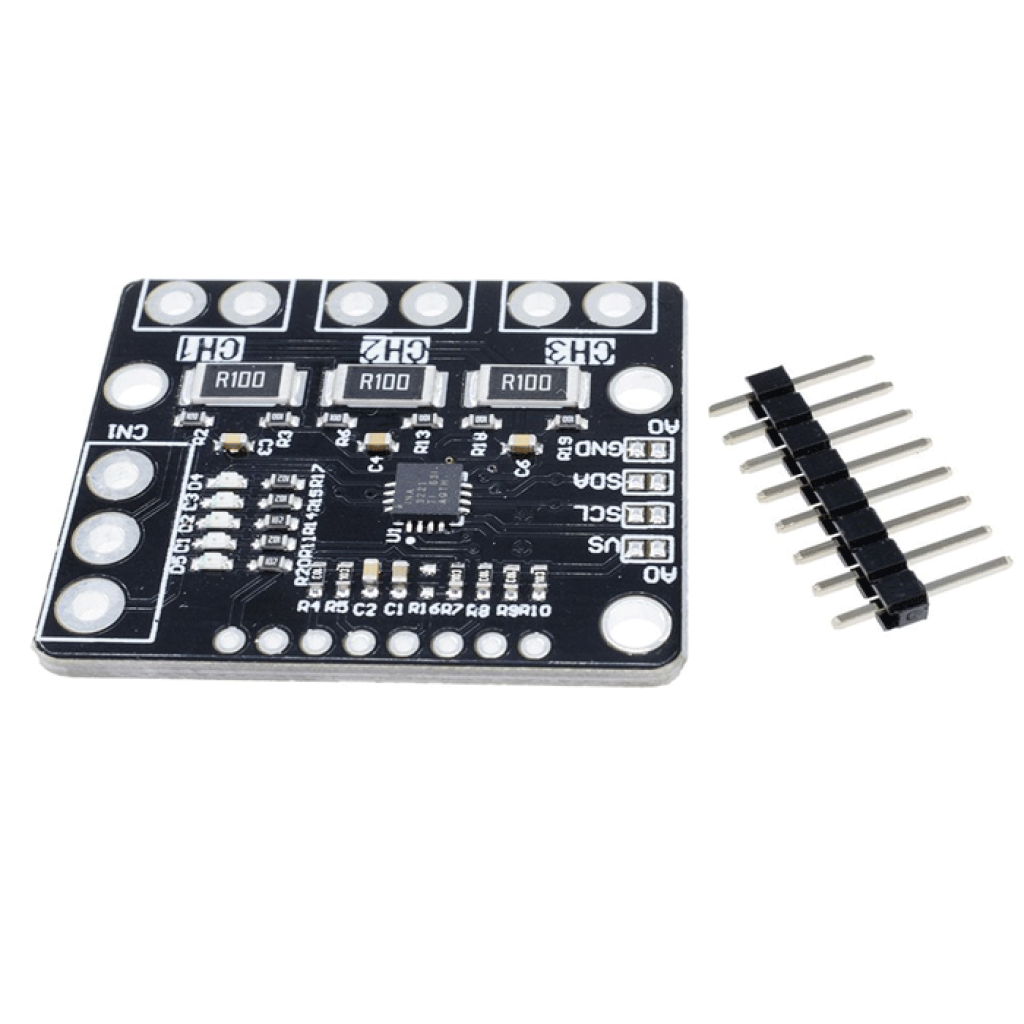

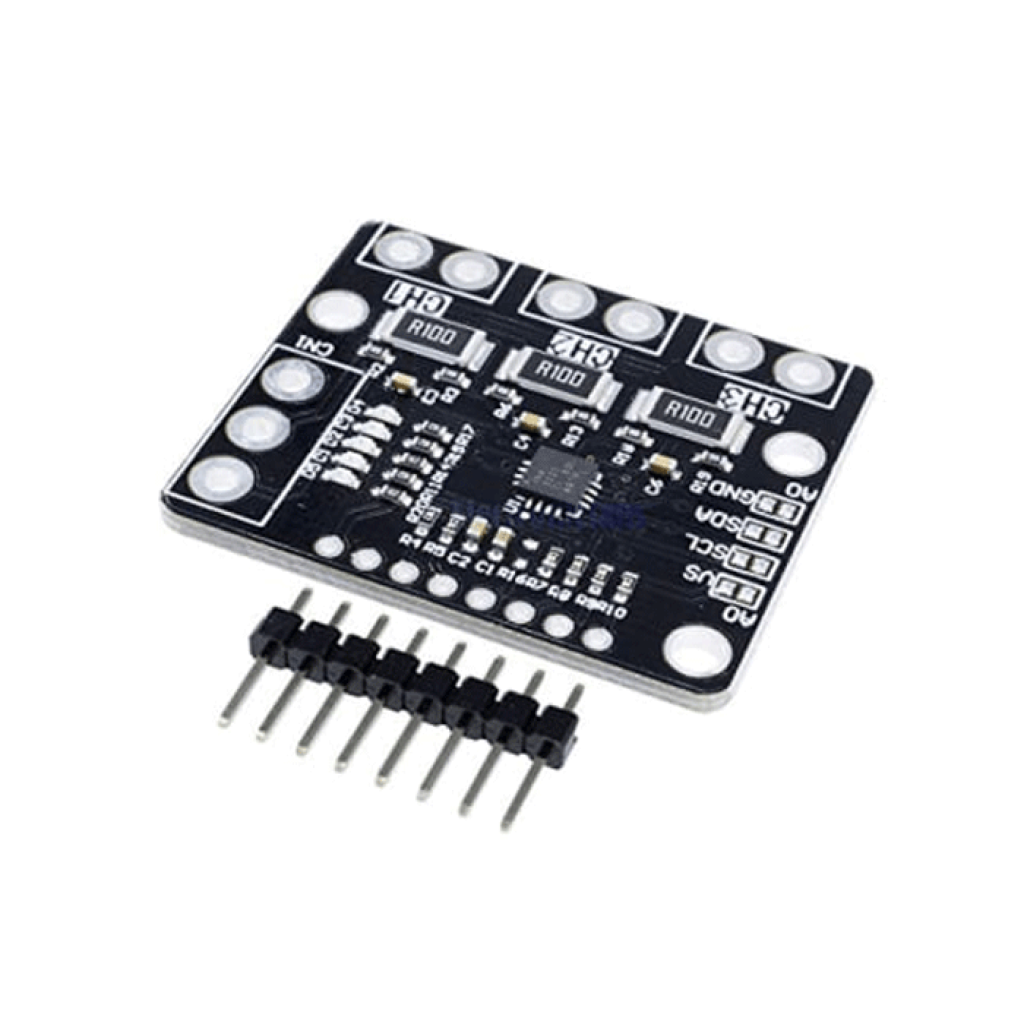

🔌 Модуль WCMCU-3221 INA3221 3-канальний датчик струму та напруги I2C

Потужний 3-канальний моніторинг енергоспоживання з точністю до міліампер

Загальний опис

Модуль WCMCU-3221 INA3221 – високоточний 3-канальний датчик струму та напруги на базі спеціалізованої мікросхеми INA3221, який є вдосконаленим наступником популярного INA219. Пристрій дозволяє одночасно вимірювати споживання енергії до 3-х навантажень, підключених до спільного джерела живлення. Завдяки I2C інтерфейсу, модуль легко інтегрується з Arduino, Raspberry Pi та іншими мікроконтролерами. Кожен канал обладнано прецизійним шунтовим резистором 0.1 Ом для точних вимірювань струму до 1.638А, що робить цей модуль ідеальним рішенням для моніторингу енергоспоживання проєктів електроніки, робототехніки та IoT-пристроїв.

✅ Технічні переваги:

• 3 незалежних канали вимірювання – одночасний моніторинг напруги та струму для трьох різних навантажень, що дозволяє контролювати енергоспоживання декількох пристроїв із єдиного мікроконтролера
• Висока точність вимірювань – надточні шунтові резистори 0.1 Ом на кожному каналі забезпечують детальний моніторинг струму з роздільною здатністю до міліампер, що критично важливо для діагностики та оптимізації енергоспоживання
• I2C інтерфейс з адресацією – простий у використанні інтерфейс I2C з можливістю вибору адреси через перемички, що дозволяє підключати декілька модулів до однієї шини для масштабних проєктів моніторингу
• Готова програмна бібліотека – повноцінна Arduino-бібліотека з простими функціями та прикладами коду для швидкого впровадження у власні проєкти без необхідності розробки низькорівневих драйверів
• Компактний дизайн – невеликі габарити та зручне розташування контактів дозволяють легко інтегрувати модуль у різноманітні проєкти, економлячи цінний простір, особливо в портативних пристроях

🔧 Ідеальне рішення для:

Робототехніка

Системи моніторингу батарей

Сонячні енергосистеми

IoT-пристрої

Лабораторне обладнання

Навчальні стенди

Діагностика електроніки

Системи розумного дому

💡 Широкі можливості застосування:

Моніторинг батарейних систем – відстежуйте стан заряду/розряду акумуляторів у режимі реального часу, аналізуйте енергоспоживання пристроїв та оптимізуйте час роботи від батареї. Модуль INA3221 дозволяє контролювати одночасно і акумулятор, і споживання основної електроніки, і зовнішнє джерело живлення.
Проєкти з відновлюваними джерелами енергії – ідеально підходить для моніторингу сонячних панелей, вітрогенераторів або інших альтернативних джерел енергії. Можливість одночасно вимірювати генерацію, зарядку акумуляторів та споживання навантаження робить його незамінним для аналізу ефективності енергетичних систем.
Робототехнічні платформи – контролюйте споживання енергії двигунів, сенсорів та управляючої електроніки окремо, визначаючи енергоефективність кожної підсистеми. Це дозволяє оптимізувати алгоритми руху і поведінки робота для максимальної автономності.
Лабораторні вимірювання та тестування – використовуйте як компактний і доступний інструмент для проведення експериментів з електронікою, визначення характеристик компонентів або моніторингу довготривалих тестів енергоспоживання пристроїв без необхідності в дорогому лабораторному обладнанні.
IoT та системи розумного дому – контролюйте енергоспоживання критичних пристроїв, інтегруйте дані про споживання в системи домашньої автоматизації для оптимізації використання енергії, виявлення аномалій або відстеження ефективності енергозберігаючих заходів.

📦 Детальні технічні характеристики:

Мікросхема: INA3221
Кількість каналів: 3 незалежних канали вимірювання
Шунтові резистори: 3 × R100 (0.1 Ом)
Інтерфейс: I2C
Адресація I2C: Вибір через перемички A0
Робоча напруга логіки (VS): 2.7В - 5.5В
Діапазон вимірювання напруги: 0В - 26В
Діапазон вимірювання струму: До 1.638А на канал
Роздільна здатність вимірювання напруги: 8мВ
Точність вимірювання: ±0.5%
Особливість живлення: Загальний вхід живлення для всіх трьох каналів

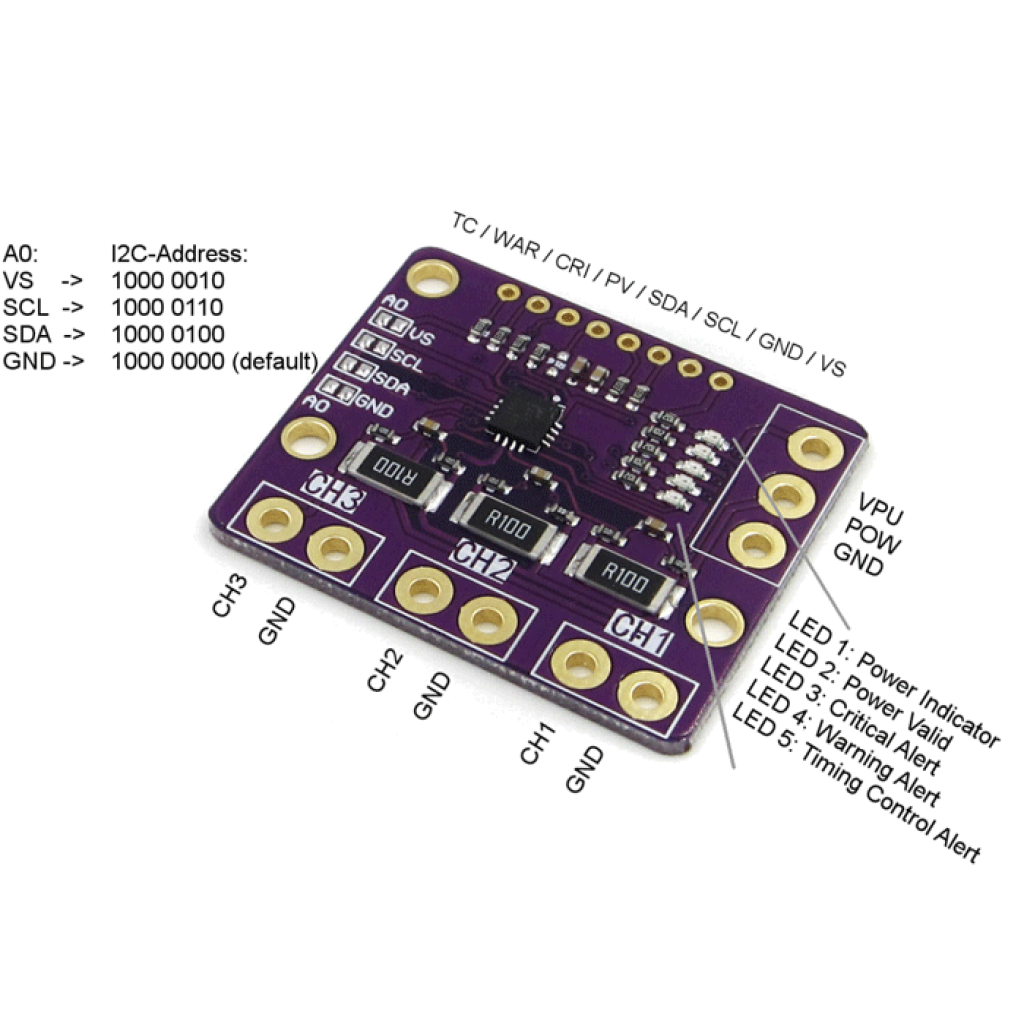

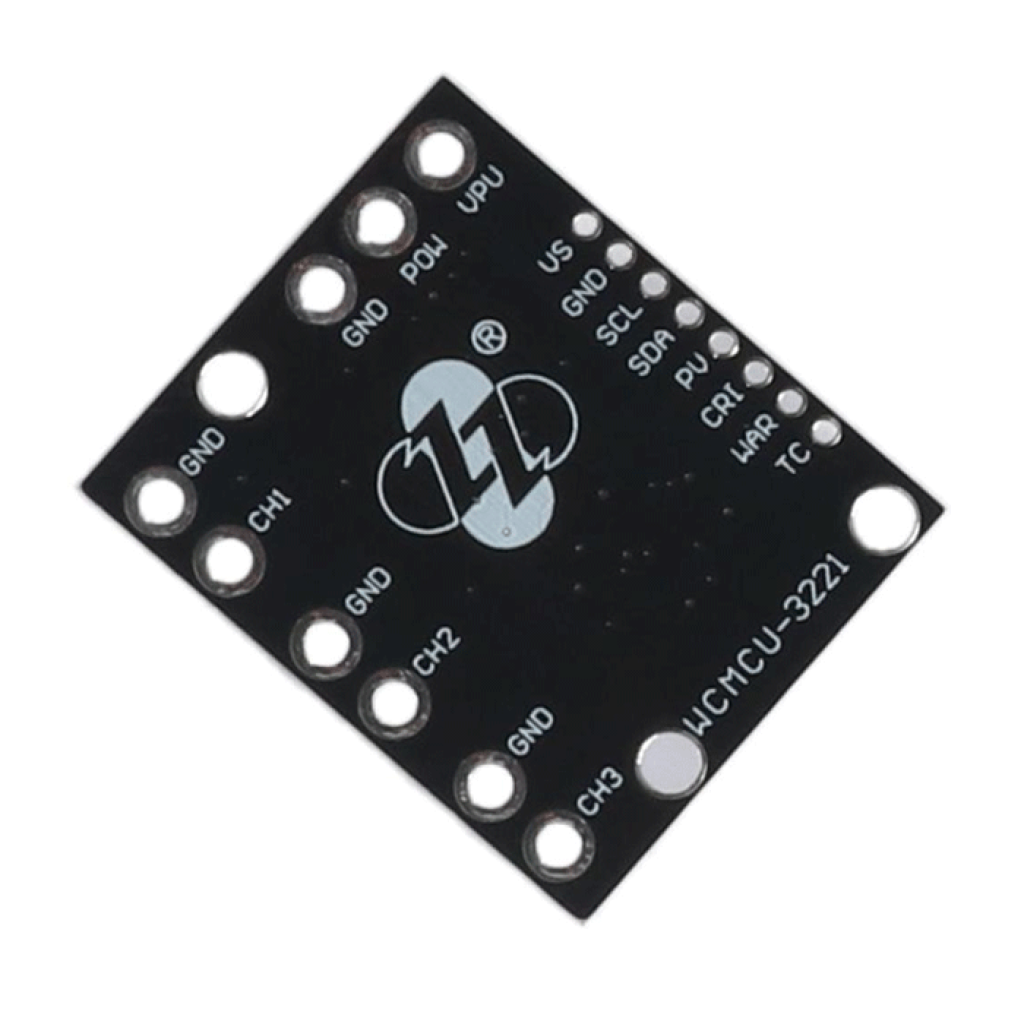

Роз'єми/Пінаут:
- VS, SCL, SDA, GND - підключення до мікроконтролера
- VPU/POW, GND - підключення джерела живлення
- CH1, CH2, CH3 та відповідні GND - підключення навантажень
- A0 - перемички для вибору I2C адреси
Розміри модуля: Компактний форм-фактор
Сумісність: Arduino, Raspberry Pi та інші мікроконтролери з I2C інтерфейсом
Програмна підтримка: Готові бібліотеки для Arduino

⚠️ Важливі аспекти використання:

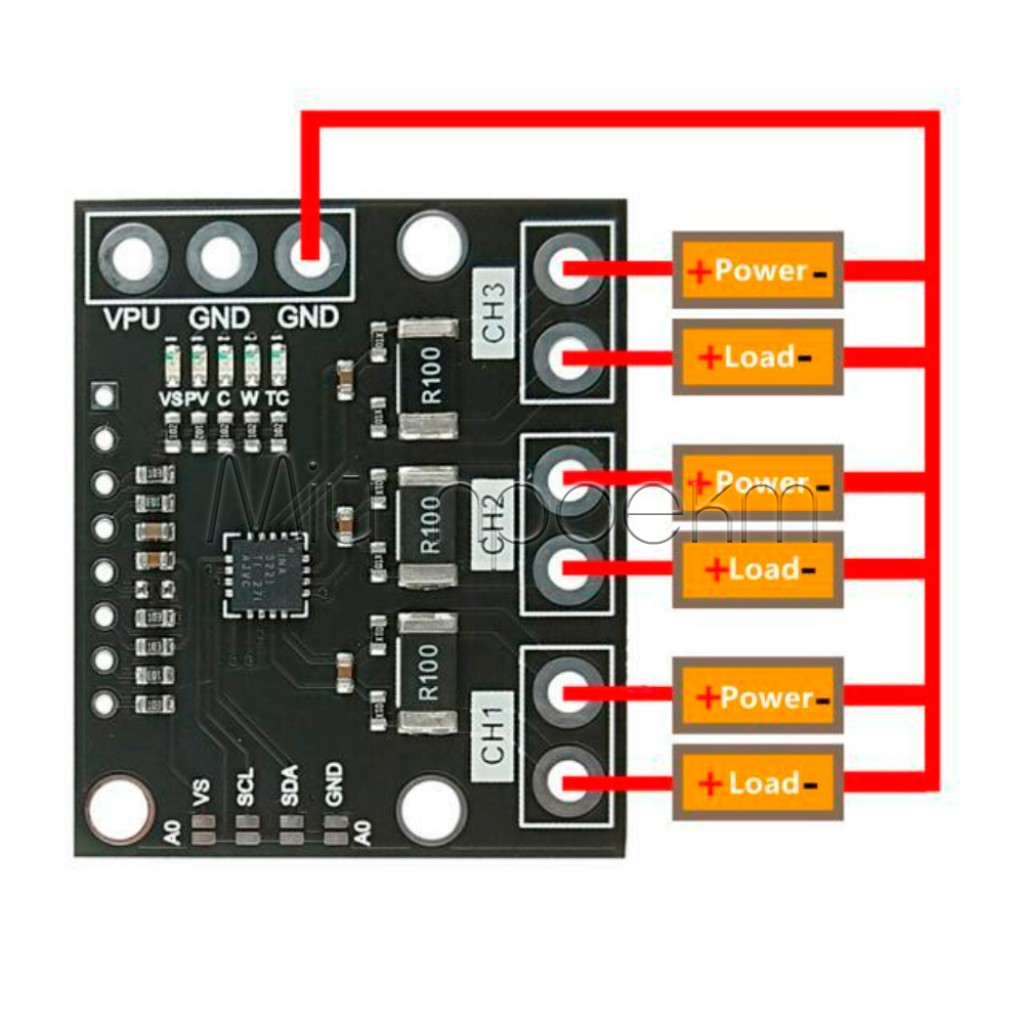

Особливості підключення – на відміну від інших подібних модулів, ця версія INA3221 має спільний вхід живлення для всіх трьох каналів. Це означає, що всі три навантаження повинні живитися від одного джерела, яке підключається до контактів VPU/POW та GND. Якщо вам потрібно вимірювати навантаження з різних джерел живлення, слід розглянути інші версії модуля.
I2C адресація – за замовчуванням модуль має адресу 0x40, але можна змінити її за допомогою перемичок A0. Це важливо враховувати, якщо у вашому проєкті вже є пристрої з такою адресою на шині I2C, щоб уникнути конфліктів.
Максимальний струм – незважаючи на можливість вимірювати струм до 1.638A на канал, для тривалої роботи рекомендується обмежувати навантаження до 1A, щоб запобігти перегріву шунтових резисторів та забезпечити точні вимірювання.
Напрямок струму в показниках – у бібліотеці від SwitchDoc Labs для каналу батареї значення струму відображається з від'ємним знаком під час зарядки (струм входить) та з додатнім знаком під час розрядки. Враховуйте цю особливість при розробці програмного забезпечення або модифікуйте бібліотеку відповідно до ваших потреб.
Підключення до 3.3В платформ – модуль працює як з 5В так і з 3.3В логікою, але переконайтесь, що для контакту VS ви використовуєте відповідну напругу вашого мікроконтролера. Для Arduino використовуйте 5В, для ESP8266/ESP32 та Raspberry Pi – 3.3В.

Модуль WCMCU-3221 INA3221 — це універсальне рішення для точного моніторингу споживання енергії у ваших електронних проєктах. Завдяки трьом незалежним каналам вимірювання та високій точності, ви зможете оптимізувати енергоефективність та діагностувати проблеми в реальному часі.

#INA3221 #ДатчикСтруму #I2C #Arduino #WCMCU-3221

Характеристики

-Основні-

-Робоча напруга-

2.7 – 5.5 В

-Максимальна напруга-

+26 В

-Максимальний струм-

±1.638 A на канал

-Інтерфейс-

I2C

-Додаткові-

-Розміри-

38 х 32 мм

-Діапазон робочої температури-

- 40 °C ... + 125 °C

-Функції-

Ця плата/чіп використовує 7-розрядні адреси I2C 0x40, 0x41, 0x44, 0x45, які можна вибрати за допомогою перемичок

-Вага-

4.4 г
