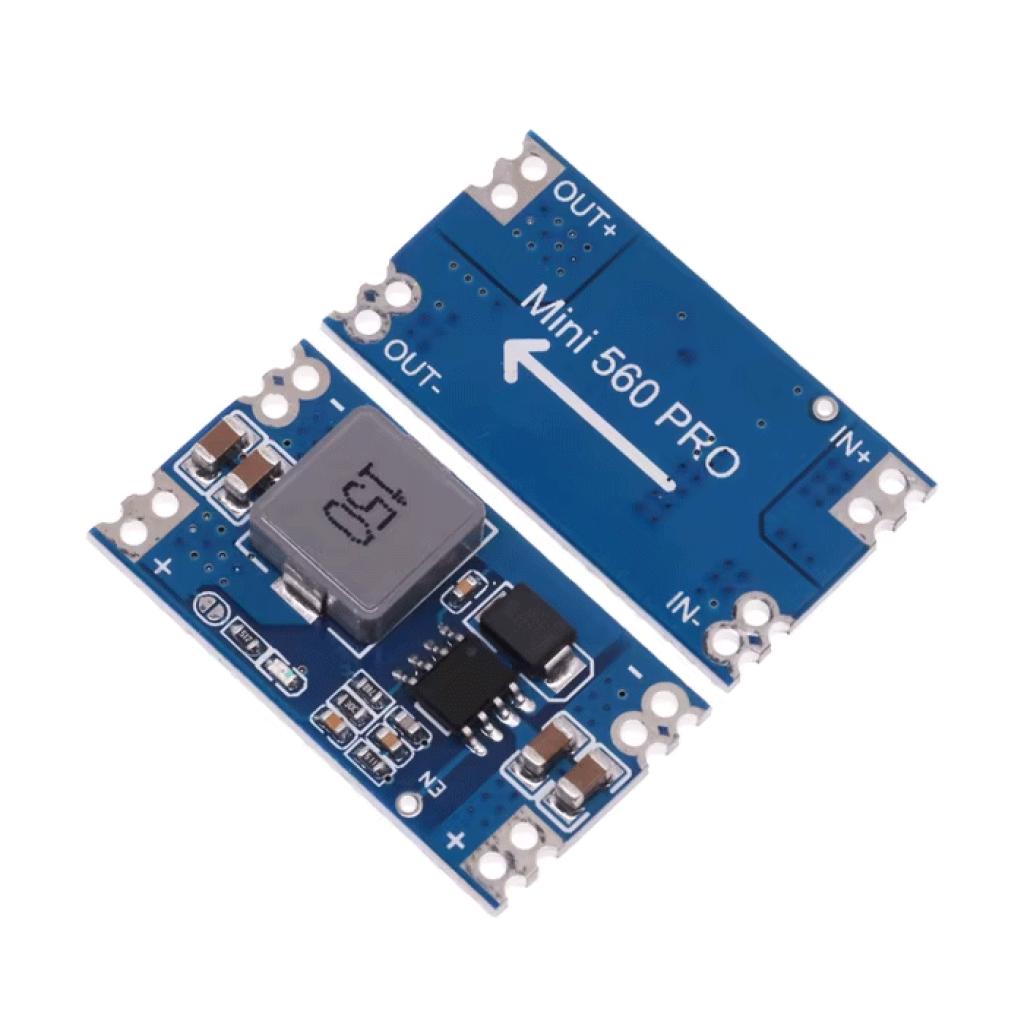

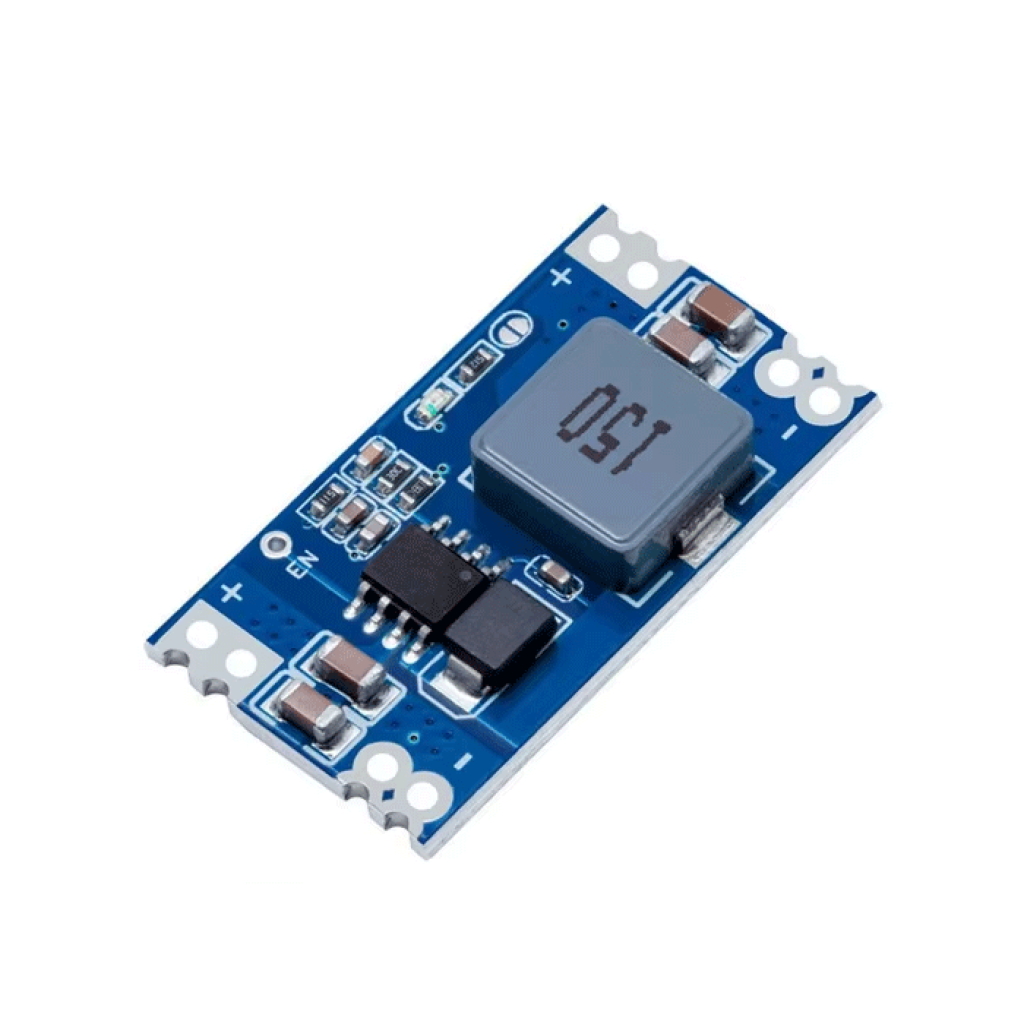

Кратко о Mini560-PRO
Mini560-PRO — компактный неизолированный DC-DC преобразователь для понижения постоянного напряжения до одного фиксированного уровня: 3,3 В, 5 В, 9 В или 12 В в зависимости от выбранной модификации.
Модуль подходит для питания контроллеров, датчиков, узлов автоматики и другой электроники от источника с более высоким напряжением. Перед заказом необходимо выбрать правильную выходную версию: изменять её потенциометром во время работы нельзя.
Ключевые характеристики
- Тип
- неизолированный понижающий DC-DC преобразователь, buck
- Выходные модификации
- фиксированные 3,3 В, 5 В, 9 В или 12 В
- Вход для версии 3,3 В
- 5,5–32 В DC
- Вход для версии 5 В
- 7–32 В DC
- Вход для версии 9 В
- 11–32 В DC
- Вход для версии 12 В
- 14–32 В DC
- Рекомендуемый ток
- 3 А для 3,3/5 В; 2 А для 9/12 В
- Верхний предел тока
- менее 5 А для 3,3/5 В; менее 4 А для 9/12 В; не является гарантированным непрерывным режимом
- Эффективность
- до 95%; зависит от входного и выходного напряжения, тока и охлаждения
- Частота переключения
- 500 кГц
- Размеры модуля
- 33 × 18 × 5,4 мм
Подробное описание и особенности
Фиксированный выход без настройки
Каждая модификация Mini560-PRO формирует один заданный выход. Вариант на 5 В предназначен именно для 5-вольтовой нагрузки, а версии на 3,3 В, 9 В и 12 В — для соответствующих линий питания. Такая схема упрощает серийную сборку и снижает риск случайно изменить напряжение после монтажа, но требует правильного выбора модификации до подключения.
Запас между входом и выходом
Mini560-PRO работает только на понижение. Минимальное входное напряжение увеличивается вместе с выбранным выходом: для 12-вольтовой версии требуется источник как минимум 14 В, а питание 12 В не обеспечит стабилизированный выход 12 В. Напряжение источника не должно превышать 32 В.
Ток и тепловой режим
Верхний предел тока не означает, что модуль может непрерывно работать возле него в закрытом корпусе. Для длительной работы при токе более 4 А в версиях 3,3 В и 5 В или более 3 А в версиях 9 В и 12 В требуется дополнительный теплоотвод. Даже при меньшем токе после монтажа следует проверить стабильность выхода и нагрев в самом тяжёлом штатном режиме.
Общая земля
Неизолированная схема не разделяет электрически источник и нагрузку. Это подходит для большинства внутренних низковольтных шин с общей землёй, но не заменяет изолированный DC-DC преобразователь там, где гальваническая развязка обязательна.
Подойдёт / не подойдёт
Подойдёт
- для получения фиксированных 3,3 В, 5 В, 9 В или 12 В от более высокого постоянного напряжения;
- для компактных узлов питания контроллеров, датчиков, телеметрии и автоматики;
- для робототехники и встраиваемой электроники с общей землёй;
- для аккумуляторных DC-систем, если напряжение источника во всём рабочем диапазоне соответствует выбранной версии;
- когда нужен небольшой модуль без ручной регулировки выхода.
Не подойдёт
- для повышения напряжения; для маломощного повышения 3,3–5 В до фиксированных 5/8/9/12 В рассмотрите повышающий модуль CKCS BS01;
- для произвольной настройки напряжения или ограничения тока; для таких задач подойдёт регулируемый модуль XL4015 CC/CV;
- для систем, в которых требуется гальваническая развязка входа и выхода;
- для гарантированной длительной работы возле верхнего предела тока без проверки охлаждения;
- для источника, напряжение которого может выйти за допустимый диапазон выбранной модификации.
Выбор модификации
| Фиксированный выход | Допустимый вход | Рекомендуемый ток | Верхний предел тока |
|---|---|---|---|
| 3,3 В | 5,5–32 В DC | 3 А | менее 5 А |
| 5 В | 7–32 В DC | 3 А | менее 5 А |
| 9 В | 11–32 В DC | 2 А | менее 4 А |
| 12 В | 14–32 В DC | 2 А | менее 4 А |
Верхние пределы не следует использовать как гарантированный непрерывный режим. Оставляйте запас по току и проверяйте тепловой режим после монтажа.
Примеры применения
Линия 5 В от источника 12 В
Версия на 5 В может питать совместимый контроллер, датчики или периферию от 12-вольтовой DC-шины. Источник тока, проводка и охлаждение должны иметь достаточный запас.
Питание 3,3-вольтового узла
Модификация на 3,3 В подходит для отдельной низковольтной шины, если вход не опускается ниже 5,5 В и нагрузка допускает общую землю с источником.
Вспомогательная шина 9 или 12 В
Версии на 9 В и 12 В можно встроить в устройство с более высоким DC-напряжением для питания совместимого вспомогательного узла. Перед монтажом проверьте минимальное напряжение источника и пусковое потребление нагрузки.
Компактная автоматика
Размеры 33 × 18 × 5,4 мм удобны для внутреннего монтажа в небольшом корпусе, но вокруг силовых компонентов необходимо оставить пространство для отвода тепла.
Подключение и первый запуск
Выберите выходную версию
Сопоставьте необходимое напряжение нагрузки с модификацией 3,3 В, 5 В, 9 В или 12 В. Выход является фиксированным.
Проверьте источник
Убедитесь, что входное напряжение находится в диапазоне именно вашей версии и не превышает 32 В. Источник должен выдерживать рабочий и пусковой ток системы.
Подключите с правильной полярностью
При отключённом питании подсоедините источник ко входу, а потребитель — к выходу. Перед подачей напряжения ещё раз проверьте полярность и отсутствие короткого замыкания.
Измерьте выход без нагрузки
Подайте питание и проверьте мультиметром, что выход соответствует выбранной модификации. Только после этого обесточьте систему и подключите основную нагрузку.
Проверьте под нагрузкой
Контролируйте выходное напряжение и нагрев во время запуска и длительной работы. При просадке напряжения или чрезмерном нагреве уменьшите ток либо улучшите охлаждение.
Ограничения и безопасность
Проверьте полярность до включения
Переполюсовка может повредить преобразователь, источник или нагрузку. Все соединения выполняйте при отключённом питании.
Не превышайте 32 В на входе
Более высокое входное напряжение выходит за рабочий диапазон модуля и может привести к его повреждению.
Не используйте как повышающий преобразователь
Mini560-PRO не формирует выходное напряжение выше входного. Соблюдайте минимальное входное напряжение для выбранной модификации.
Не рассчитывайте на непрерывную работу возле максимума
Допустимый длительный ток зависит от монтажа, вентиляции и разницы напряжений. При токе более 4 А для версий 3,3/5 В или более 3 А для 9/12 В требуется дополнительный теплоотвод.
Учитывайте общую землю
Вход и выход не имеют гальванической развязки. Не используйте модуль в схемах, где электрическая изоляция является требованием безопасности или совместимости.
FAQ
Можно ли настроить произвольное выходное напряжение?
Нет. Mini560-PRO имеет фиксированный выход, поэтому необходимо сразу выбрать модификацию на 3,3 В, 5 В, 9 В или 12 В.
Можно ли получить 12 В от источника 12 В?
Нет. Для версии с выходом 12 В требуется входное напряжение как минимум 14 В. Модуль работает только на понижение.
Можно ли постоянно нагружать версию 5 В током 5 А?
Гарантировать непрерывные 5 А нельзя: для версий 3,3 В и 5 В указан предел менее 5 А, а рекомендуемое значение составляет 3 А. Длительный режим определяют с запасом и проверяют по стабильности выхода и температуре.
Подойдёт ли модуль для питания от аккумулятора?
Да, если напряжение аккумулятора в течение всего цикла разряда остаётся в допустимом диапазоне выбранной модификации, а аккумулятор и проводка способны обеспечить необходимый ток.
Есть ли гальваническая развязка?
Нет. Mini560-PRO является неизолированным преобразователем, поэтому источник и нагрузка имеют общую электрическую землю.
