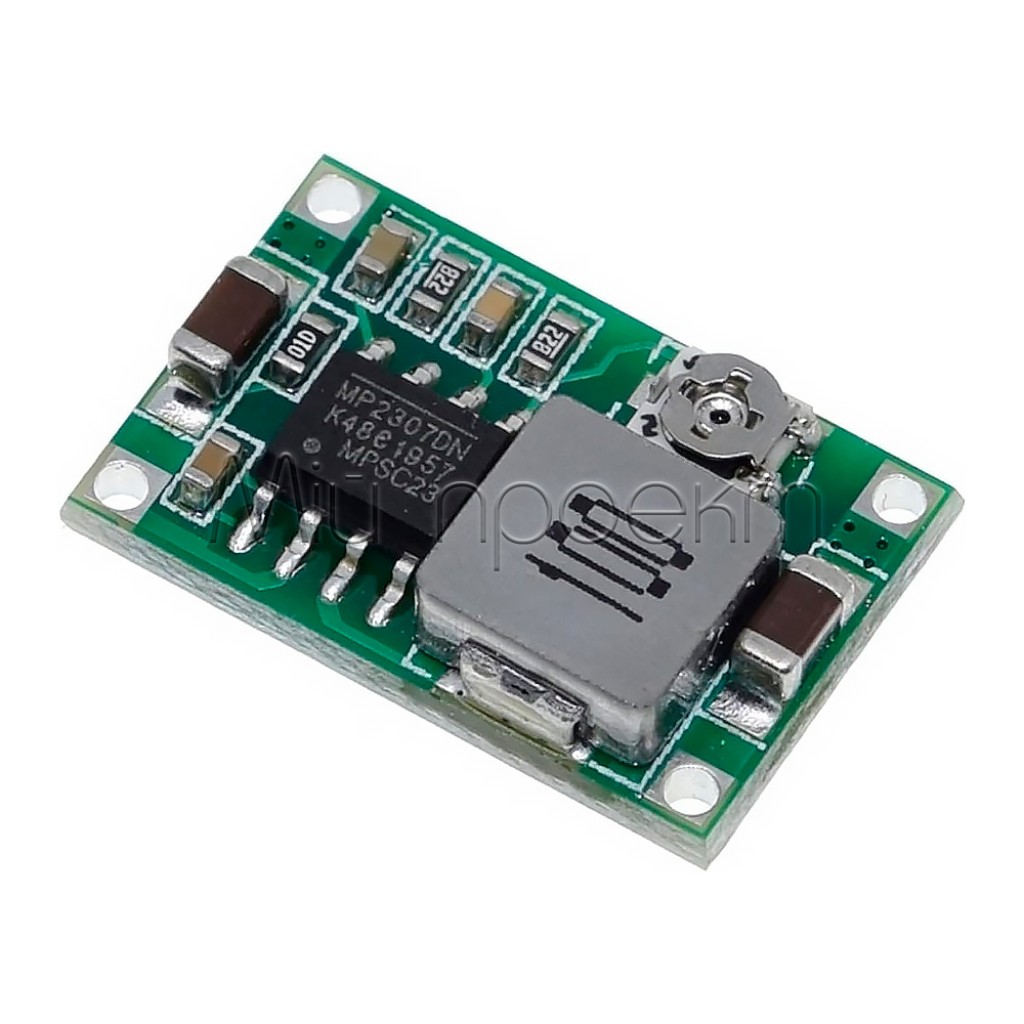

Кратко о Mini-360

Mini-360 — компактный регулируемый понижающий DC-DC преобразователь на контроллере MP2307DN. Он предназначен для получения более низкого стабилизированного напряжения от аккумулятора, блока питания или другого источника постоянного тока: вход 4,75–23 В, выход 1–17 В, рекомендуемый ток нагрузки до 1,8 А.

Преобразователь не повышает напряжение: требуемое выходное значение должно быть ниже входного. Перед подключением нагрузки настройте выход потенциометром и обязательно проверьте его мультиметром.

Ключевые характеристики

Тип: понижающий DC-DC преобразователь, buck / step-down
Контроллер: MP2307DN
Входное напряжение: 4,75–23 В DC
Выходное напряжение: 1–17 В DC, регулируемое
Рекомендуемый ток: до 1,8 А
Максимальный ток: 3 А, кратковременный пиковый режим
КПД: до 96%
Частота преобразования: 340 кГц

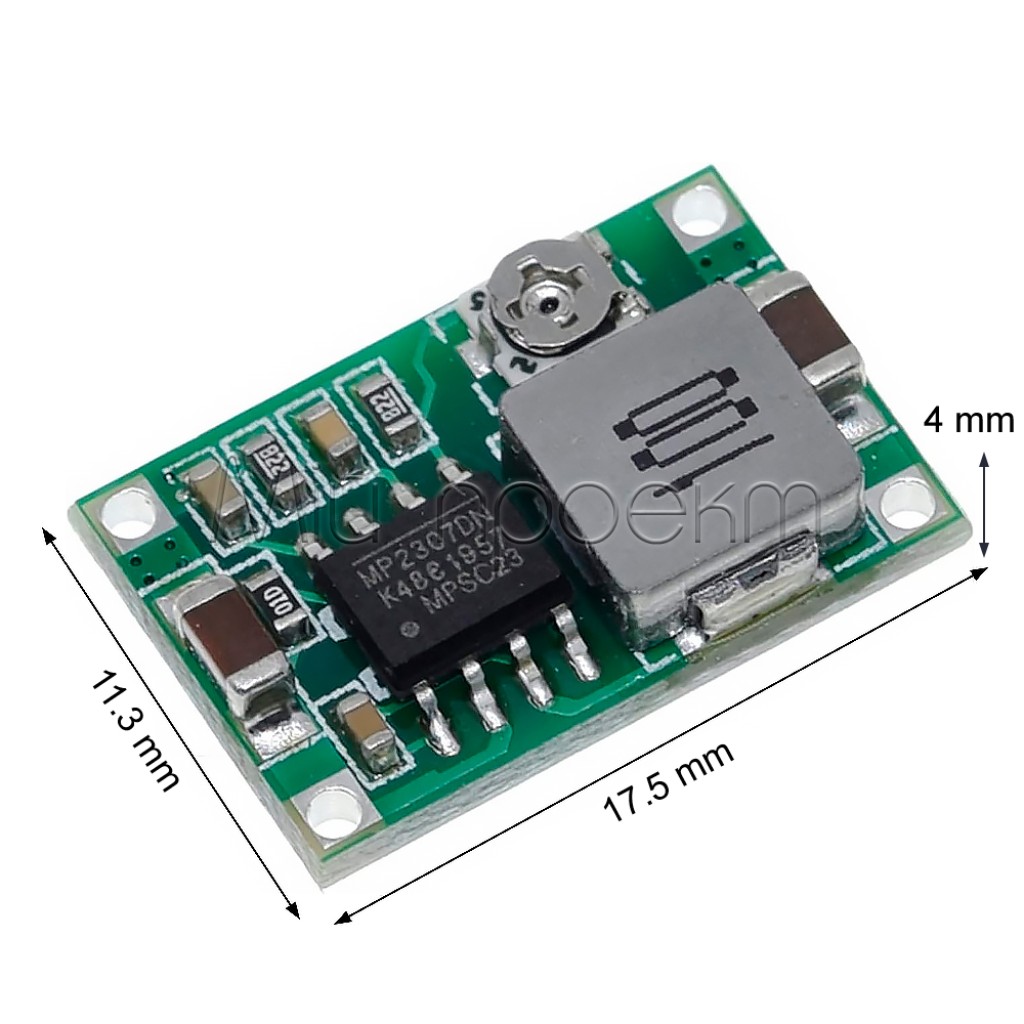

Размеры: 17,5 × 11,3 × 4 мм
Рабочая температура: от −40 до +85 °C

Подробное описание и особенности

Регулируемое питание в компактном формате

Mini-360 преобразует более высокое постоянное напряжение в более низкое стабилизированное. Например, его можно настроить на 5 В или 3,3 В для питания контроллера, датчиков или модуля связи от общего источника 9 В или 12 В. Небольшие габариты платы удобны для встраиваемой и портативной электроники.

Выход регулируется потенциометром. Положение регулировочного винта само по себе не показывает фактическое напряжение, поэтому настройку выполняют по показаниям мультиметра без подключённой нагрузки. После этого систему повторно проверяют уже в рабочем режиме.

Ток и тепловой режим

Для длительной эксплуатации следует ориентироваться на рекомендуемый ток до 1,8 А. Значение 3 А является максимальным и не предназначено для постоянной нагрузки. Из-за малых размеров платы температуру стоит контролировать под реальной нагрузкой, особенно в закрытом корпусе.

Подойдёт / не подойдёт

Подойдёт

для питания микроконтроллеров, датчиков и цифровых модулей от источника с более высоким напряжением;
для получения 3,3 В или 5 В от источника 9 В или 12 В;
для портативной и встраиваемой электроники, где важны малые габариты;
для регулируемых DC-нагрузок в пределах рекомендуемого тока.

Не подойдёт

для повышения напряжения или работы от источника, напряжение которого ниже требуемого выходного;
для постоянной нагрузки 3 А;
для подключения чувствительной электроники без предварительной проверки выходного напряжения;
для прямой зарядки литиевых аккумуляторов без отдельного специализированного контроллера заряда;
в качестве готового лабораторного блока питания с дисплеем и винтовыми клеммами.

Примеры применения

Питание логики от 12 В

Mini-360 можно настроить на 5 В или 3,3 В для контроллера, датчиков или модуля связи, когда основной источник системы выдаёт 12 В.

Устройство с аккумуляторным питанием

Преобразователь может формировать более низкое стабилизированное напряжение от аккумуляторного источника, если его напряжение остаётся в допустимом входном диапазоне и превышает требуемое выходное.

Встроенный узел питания

Плата размером 17,5 × 11,3 × 4 мм подходит для монтажа в компактном корпусе рядом с нагрузкой, если сохраняется доступ к настройке и обеспечен приемлемый тепловой режим.

Подключение и настройка

Проверьте источник
Убедитесь, что источник выдаёт постоянное напряжение в пределах 4,75–23 В и что оно выше требуемого выходного напряжения.
Подключите вход
Соедините плюс источника с IN+, а минус — с IN−. Перед подачей питания ещё раз проверьте полярность.
Настройте выход без нагрузки
Подключите мультиметр к OUT+ и OUT− и медленно вращайте потенциометр, пока не получите требуемое значение напряжения.
Проверьте работу под нагрузкой
Отключите питание, подключите устройство к OUT+ и OUT−, включите систему и проконтролируйте выходное напряжение и температуру платы.

Ограничения и безопасность

Соблюдайте полярность

Перед включением сверяйте контакты IN+, IN−, OUT+ и OUT−. Неправильное подключение может повредить преобразователь или нагрузку.

Сначала настройте выход

Положение потенциометра не гарантирует нужного напряжения. Сначала измерьте выход мультиметром без нагрузки и только после этого подключайте электронику.

Контролируйте температуру

Для длительной работы ориентируйтесь на ток до 1,8 А. В закрытом корпусе или при значительной нагрузке обеспечьте надлежащий тепловой режим; 3 А не является штатной непрерывной нагрузкой.

Не выходите за пределы диапазонов

Не подавайте более 23 В на вход и не настраивайте более 17 В на выходе. Mini-360 понижает, а не повышает напряжение, поэтому выход должен быть ниже входа.

Для зарядки нужен отдельный контроллер

Mini-360 предназначен для понижения постоянного напряжения. Для зарядки литиевого аккумулятора используйте специализированный контроллер, совместимый с химическим типом элемента и требуемым алгоритмом заряда.

FAQ

Можно ли получить 12 В от источника 5 В?

Mini-360 не повышает напряжение. Для выхода 12 В нужен источник с более высоким напряжением, которое при этом не превышает допустимые 23 В.

Можно ли сразу подключить нагрузку?

Нет. Сначала настройте выход без нагрузки и проверьте его мультиметром. После этого отключите питание и подключите устройство с правильной полярностью.

Рассчитан ли Mini-360 на постоянные 3 А?

Нет. Для длительной работы ориентируйтесь на рекомендуемый ток до 1,8 А, а значение 3 А рассматривайте только как кратковременный максимум.

Что делать, если плата заметно нагревается?

Отключите питание и проверьте полярность, отсутствие короткого замыкания, фактические входное и выходное напряжения, а также ток нагрузки. Перед длительной работой обеспечьте приемлемый тепловой режим.

Можно ли непосредственно заряжать литиевый аккумулятор?

Mini-360 не заменяет специализированный контроллер заряда. Выберите зарядный модуль для конкретного химического типа аккумулятора, а Mini-360 используйте только как понижающий узел питания в пределах его характеристик.

Альтернативы для других условий

Для источников с напряжением до 55 В рассмотрите понижающий преобразователь MP4560 6–55 В.
Если нужны встроенный дисплей и контроль напряжения, подойдёт LM2596-S с вольтметром.
Для фиксированного выхода 3,3 В, 5 В, 9 В или 12 В и более высокого рекомендуемого тока рассмотрите Mini560-PRO.

Характеристики

-Основные-

-Входное напряжение-

4,75–23 В постоянного тока

-Выходное напряжение-

1–17 В постоянного тока, регулируемое

-Контроллер преобразователя-

MP2307DN

-Максимальный ток-

до 3 А, кратковременный пиковый ток

-Рекомендуемый ток-

до 1,8 А для непрерывной нагрузки

-Рабочая частота-

340 кГц

-Дополнительные-

-Эффективность-

до 96 %

-Размеры-

17,5 × 11,3 × 4 мм

-Диапазон рабочей температуры-

−40…+85 °C

-Выходные пульсации-

30 мВ без нагрузки

-Стабилизация напряжения-

±2,5 %

Отзывы

Рейтинг товара

Отзывов: 1

Sergius

14 мая (11:38)

Працює добре, зауважень нема.

Достоинства товара:

маленький не гріється.

Отзыв полезен? 0

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.

Инструкция

Инструкция по подключению Mini-360

Понижающий DC-DC преобразователь с регулируемым выходом

1. Идентификация и основные компоненты

flowchart TD
      subgraph Mini360["Mini-360 Понижающий Преобразователь"]
        direction TB

        subgraph Components["Основные компоненты"]
          POT["Регулировочный потенциометр
(Многооборотный)"]
          CHIP["Микросхема преобразователя"]
          IND["Индуктивность
(Катушка)"]
          CAP["Конденсаторы"]
        end

        subgraph Pins["Контактные площадки"]
          direction LR
          IN_P["IN+
(Вход +)"] --- IN_N["IN-
(Вход -)"] --- OUT_N["OUT-
(Выход -)"] --- OUT_P["OUT+
(Выход +)"]
        end

        Components --- Pins
      end

      classDef component fill:#f8f9fa,stroke:#333,stroke-width:1px
      class POT,CHIP,IND,CAP component

      classDef pin fill:#e1f5fe,stroke:#0056b3,stroke-width:2px
      class IN_P,IN_N,OUT_N,OUT_P pin

Хотя модуль способен выдавать до 1.8А, при работе на максимальных нагрузках рекомендуется установить дополнительное охлаждение для предотвращения перегрева.

2. Схема подключения

flowchart LR
      POWER[("Источник питания
4.75В - 23В")] --> FUSE["Предохранитель
(опционально)"]
      FUSE --> INPUT["IN+ / IN-
Mini-360"]
      INPUT --> OUTPUT["OUT+ / OUT-
Mini-360"]
      OUTPUT --> LOAD["Нагрузка
(устройство)"]

      POT["Регулировочный
потенциометр"] -.- OUTPUT

      classDef power fill:#ffe0b2,stroke:#e65100,stroke-width:2px
      classDef component fill:#e1f5fe,stroke:#0288d1,stroke-width:2px
      classDef adj fill:#dcedc8,stroke:#558b2f,stroke-width:2px

      class POWER power
      class FUSE,INPUT,OUTPUT component
      class POT adj
      class LOAD power

2.1. Базовая схема подключения

Подключите положительный (+) провод источника питания к контакту IN+ на модуле
Подключите отрицательный (-) провод источника питания к контакту IN- на модуле
Подключите положительный (+) провод нагрузки (устройства) к контакту OUT+ на модуле
Подключите отрицательный (-) провод нагрузки (устройства) к контакту OUT- на модуле

Для наилучшей производительности используйте провода соответствующего сечения, особенно если планируете нагрузку, близкую к максимальной (1.8А). Более толстые провода уменьшат потери на сопротивлении проводов.

3. Расчёты и настройка

3.1. Определение мощности

P = U × I = Напряжение (В) × Ток (А) = Вт

Пример: При выходном напряжении 5В и токе нагрузки 1А:

P = 5В × 1А = 5Вт

3.2. Расчёт эффективности

Эффективность (%) = (Выходная мощность ÷ Входная мощность) × 100%

Пример: При входном напряжении 12В, токе 0.5А и выходной мощности 5Вт:

Эффективность = (5Вт ÷ (12В × 0.5А)) × 100% = (5 ÷ 6) × 100% = 83%

Эффективность преобразователя зависит от разницы между входным и выходным напряжением. Меньшая разница обычно означает более высокую эффективность, особенно при нагрузках, близких к максимальным.

4. Пошаговая инструкция по подключению и настройке

Подготовка и безопасность:
- Отключите питание перед любыми подключениями
- Подготовьте необходимые инструменты: паяльник, припой, провода, отвёртка, мультиметр
- Отделите модуль, если он поставляется в ленте с несколькими модулями

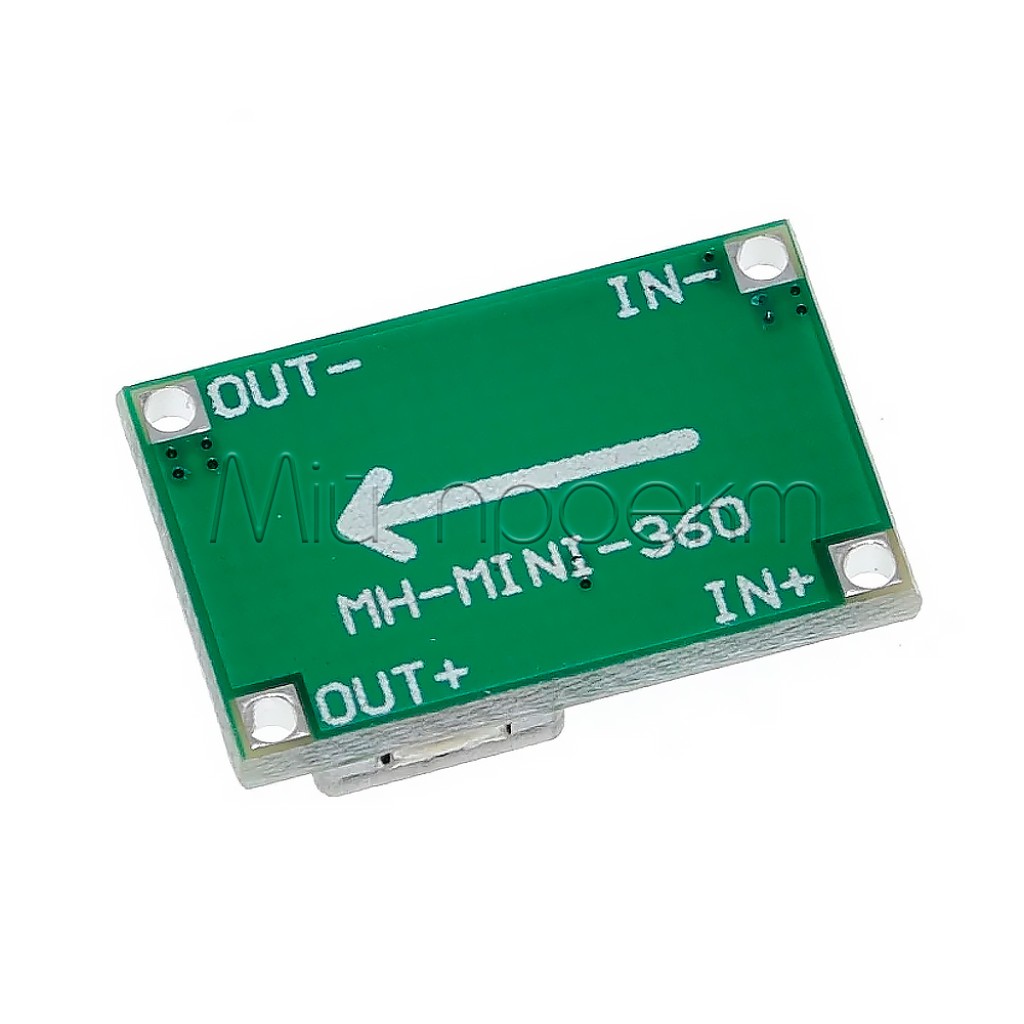

Идентифицируйте контакты на модуле: IN+, IN-, OUT+, OUT-
Подключите входное питание:
- Припаяйте положительный провод к IN+
- Припаяйте отрицательный провод к IN-
Настройте выходное напряжение:
- Подключите мультиметр к выходам OUT+ и OUT-
- Включите источник питания
- Вращайте потенциометр для установки желаемого напряжения
- Потенциометр довольно тугой и может требовать множества оборотов для существенного изменения напряжения
- Отключите питание после настройки
Подключите нагрузку:
- Припаяйте положительный провод нагрузки к OUT+
- Припаяйте отрицательный провод нагрузки к OUT-
Проведите финальную проверку:
- Проверьте правильность всех подключений
- Включите питание
- Проверьте напряжение на выходе под нагрузкой

5. Практические советы и особенности использования

5.1. Компактность и интеграция

Сверхмалые размеры (17мм × 11мм × 3.8мм) позволяют интегрировать модуль в проекты с ограниченным пространством.

При монтаже в тесных пространствах убедитесь, что обеспечена достаточная вентиляция для предотвращения перегрева, особенно при высоких нагрузках.

5.2. Стабильность выходного напряжения

Модуль демонстрирует хорошую стабильность выходного напряжения даже при значительных колебаниях входного напряжения (например, держит стабильные 3.3В при изменении входного напряжения от 5В до 21В). Поддерживает стабильное выходное напряжение до 17В.

5.3. Точность настройки

Из-за конструкции потенциометра может быть сложно быстро и точно выставить напряжение до сотых долей вольта. Рекомендуется настраивать модуль один раз и не изменять настройки без необходимости.

5.4. Термические характеристики

При нагрузке около 1.5А модуль нагревается незначительно. Однако для длительной работы на токах, близких к максимальным (1.8А), может потребоваться дополнительное охлаждение.

При превышении заявленных предельных параметров (входное напряжение выше 18В, выходной ток выше 1.8А) возможно повреждение модуля или его некорректная работа.

6. Ограничения и предельные параметры

Параметр	Минимум	Максимум	Примечания
Входное напряжение	4.75В	23В	Работа за пределами этого диапазона не гарантирована
Выходное напряжение	1В	17В	Регулируется потенциометром
Выходной ток	-	1.8А	При высоких токах требуется дополнительное охлаждение
Рабочая температура	-40°C	85°C	Температура окружающей среды

7. Применение в ремонте электроники

Модуль Mini-360 может эффективно использоваться для замены неисправных стабилизаторов напряжения в электронных устройствах. Например, он может быть интегрирован для замены неисправного линейного стабилизатора 3.3В в видеомодуле с питанием 12В.

При использовании для замены линейных стабилизаторов импульсный преобразователь Mini-360 обеспечивает значительно более высокую энергоэффективность, что снижает тепловыделение в устройстве.

Важное замечание: Мы приложили усилия, чтобы эта инструкция была точной и полезной. Однако эта инструкция предоставляется как справочный материал. Электронные компоненты могут иметь вариации, а схемы подключения зависят от конкретных условий и вашего оборудования. Эта информация предоставляется "как есть", без гарантий полноты или безошибочности. Настоятельно рекомендуем проверять спецификации вашего модуля (datasheet), сверяться с другими источниками и, при малейших сомнениях, обращаться к квалифицированным специалистам, особенно при работе с напряжением 220В.

FAQ (частые вопросы)

?Как изменяется выходное напряжение модуля Mini360 при значительных колебаниях входного напряжения (в пределах 5-21В)?

!Выходное напряжение демонстрирует высокую стабильность. При изменении входного напряжения в диапазоне от ~5В до 21В, предварительно установленное выходное напряжение (например, 3.34В) остается практически неизменным. Нестабильность (скачки) наблюдаются при входном напряжении ниже ~4.7В.
?Возможна ли настройка выходного напряжения за пределами официально заявленного диапазона 1-17В?

!Да, с помощью потенциометра возможно выставить напряжение как ниже 1В (достигнуто ~0.4В), так и выше 17В (достигнуто ~19В). Однако, при приближении к максимальному значению (~19В) возможно возникновение акустического шума (свиста/гудения) от модуля. Стабильная работа вне заявленного диапазона не гарантирована.
?Насколько точно можно отрегулировать выходное напряжение с помощью встроенного потенциометра?

!Достижение высокой точности (до сотых/тысячных долей вольта) затруднено. Подстроечный резистор является тугим и многооборотным, а напряжение во время регулировки может несколько "прыгать". Однако, настройка стандартных или целых значений напряжения (например, 3.3В, 5В, 9В, 12В) вполне выполнима. Рекомендуется однократная настройка.
?Какой уровень нагрева модуля наблюдается при токе нагрузки около 1.5А (на выходе 3.3В)?

!При токе нагрузки ~1.5А и выходном напряжении 3.3В, модуль нагревается незначительно – становится едва теплым (температура близкая к температуре тела или чуть выше), даже при температуре окружающей среды около 30°C.
?Каков реальный предел выходного тока, подтвержденный тестированием под нагрузкой?

!Тестирование с лампочкой показало стабильную работу при токе ~1.5А (на выходе 3.3В). При попытках получить больший ток на более высоких напряжениях (9В, 12В с той же лампочкой) срабатывала защита внешнего источника питания (~1.5-1.8А). Поведение самого модуля при токах выше 1.8А не было полностью исследовано.
